Бігуни

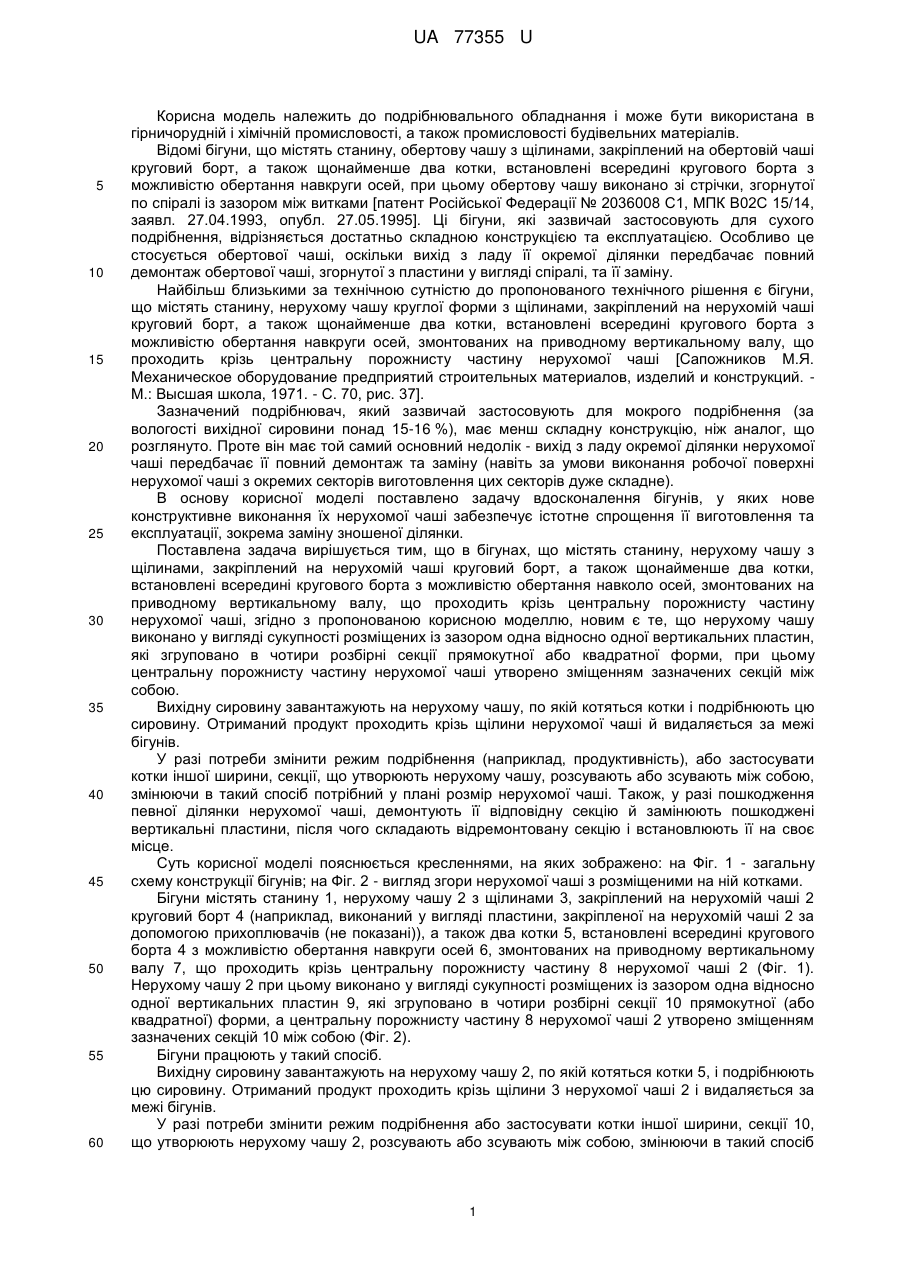

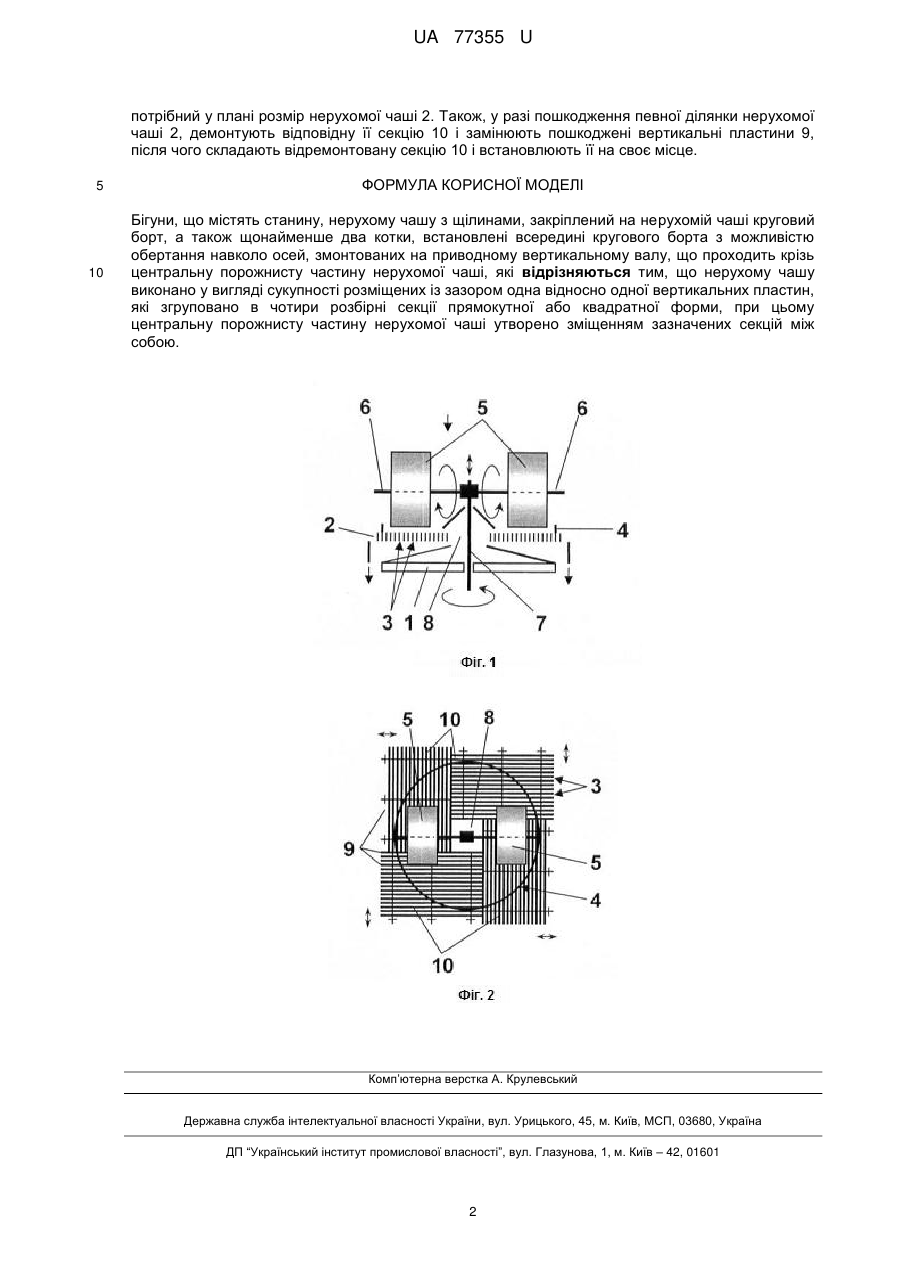

Реферат: UA 77355 U UA 77355 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до подрібнювального обладнання і може бути використана в гірничорудній і хімічній промисловості, а також промисловості будівельних матеріалів. Відомі бігуни, що містять станину, обертову чашу з щілинами, закріплений на обертовій чаші круговий борт, а також щонайменше два котки, встановлені всередині кругового борта з можливістю обертання навкруги осей, при цьому обертову чашу виконано зі стрічки, згорнутої по спіралі із зазором між витками [патент Російської Федерації № 2036008 С1, МПК В02С 15/14, заявл. 27.04.1993, опубл. 27.05.1995]. Ці бігуни, які зазвичай застосовують для сухого подрібнення, відрізняється достатньо складною конструкцією та експлуатацією. Особливо це стосується обертової чаші, оскільки вихід з ладу її окремої ділянки передбачає повний демонтаж обертової чаші, згорнутої з пластини у вигляді спіралі, та її заміну. Найбільш близькими за технічною сутністю до пропонованого технічного рішення є бігуни, що містять станину, нерухому чашу круглої форми з щілинами, закріплений на нерухомій чаші круговий борт, а також щонайменше два котки, встановлені всередині кругового борта з можливістю обертання навкруги осей, змонтованих на приводному вертикальному валу, що проходить крізь центральну порожнисту частину нерухомої чаші [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. М.: Высшая школа, 1971. - С. 70, рис. 37]. Зазначений подрібнювач, який зазвичай застосовують для мокрого подрібнення (за вологості вихідної сировини понад 15-16 %), має менш складну конструкцію, ніж аналог, що розглянуто. Проте він має той самий основний недолік - вихід з ладу окремої ділянки нерухомої чаші передбачає її повний демонтаж та заміну (навіть за умови виконання робочої поверхні нерухомої чаші з окремих секторів виготовлення цих секторів дуже складне). В основу корисної моделі поставлено задачу вдосконалення бігунів, у яких нове конструктивне виконання їх нерухомої чаші забезпечує істотне спрощення її виготовлення та експлуатації, зокрема заміну зношеної ділянки. Поставлена задача вирішується тим, що в бігунах, що містять станину, нерухому чашу з щілинами, закріплений на нерухомій чаші круговий борт, а також щонайменше два котки, встановлені всередині кругового борта з можливістю обертання навколо осей, змонтованих на приводному вертикальному валу, що проходить крізь центральну порожнисту частину нерухомої чаші, згідно з пропонованою корисною моделлю, новим є те, що нерухому чашу виконано у вигляді сукупності розміщених із зазором одна відносно одної вертикальних пластин, які згруповано в чотири розбірні секції прямокутної або квадратної форми, при цьому центральну порожнисту частину нерухомої чаші утворено зміщенням зазначених секцій між собою. Вихідну сировину завантажують на нерухому чашу, по якій котяться котки і подрібнюють цю сировину. Отриманий продукт проходить крізь щілини нерухомої чаші й видаляється за межі бігунів. У разі потреби змінити режим подрібнення (наприклад, продуктивність), або застосувати котки іншої ширини, секції, що утворюють нерухому чашу, розсувають або зсувають між собою, змінюючи в такий спосіб потрібний у плані розмір нерухомої чаші. Також, у разі пошкодження певної ділянки нерухомої чаші, демонтують її відповідну секцію й замінюють пошкоджені вертикальні пластини, після чого складають відремонтовану секцію і встановлюють її на своє місце. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальну схему конструкції бігунів; на Фіг. 2 - вигляд згори нерухомої чаші з розміщеними на ній котками. Бігуни містять станину 1, нерухому чашу 2 з щілинами 3, закріплений на нерухомій чаші 2 круговий борт 4 (наприклад, виконаний у вигляді пластини, закріпленої на нерухомій чаші 2 за допомогою прихоплювачів (не показані)), а також два котки 5, встановлені всередині кругового борта 4 з можливістю обертання навкруги осей 6, змонтованих на приводному вертикальному валу 7, що проходить крізь центральну порожнисту частину 8 нерухомої чаші 2 (Фіг. 1). Нерухому чашу 2 при цьому виконано у вигляді сукупності розміщених із зазором одна відносно одної вертикальних пластин 9, які згруповано в чотири розбірні секції 10 прямокутної (або квадратної) форми, а центральну порожнисту частину 8 нерухомої чаші 2 утворено зміщенням зазначених секцій 10 між собою (Фіг. 2). Бігуни працюють у такий спосіб. Вихідну сировину завантажують на нерухому чашу 2, по якій котяться котки 5, і подрібнюють цю сировину. Отриманий продукт проходить крізь щілини 3 нерухомої чаші 2 і видаляється за межі бігунів. У разі потреби змінити режим подрібнення або застосувати котки іншої ширини, секції 10, що утворюють нерухому чашу 2, розсувають або зсувають між собою, змінюючи в такий спосіб 1 UA 77355 U потрібний у плані розмір нерухомої чаші 2. Також, у разі пошкодження певної ділянки нерухомої чаші 2, демонтують відповідну її секцію 10 і замінюють пошкоджені вертикальні пластини 9, після чого складають відремонтовану секцію 10 і встановлюють її на своє місце. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Бігуни, що містять станину, нерухому чашу з щілинами, закріплений на нерухомій чаші круговий борт, а також щонайменше два котки, встановлені всередині кругового борта з можливістю обертання навколо осей, змонтованих на приводному вертикальному валу, що проходить крізь центральну порожнисту частину нерухомої чаші, які відрізняються тим, що нерухому чашу виконано у вигляді сукупності розміщених із зазором одна відносно одної вертикальних пластин, які згруповано в чотири розбірні секції прямокутної або квадратної форми, при цьому центральну порожнисту частину нерухомої чаші утворено зміщенням зазначених секцій між собою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
