Висівний модуль

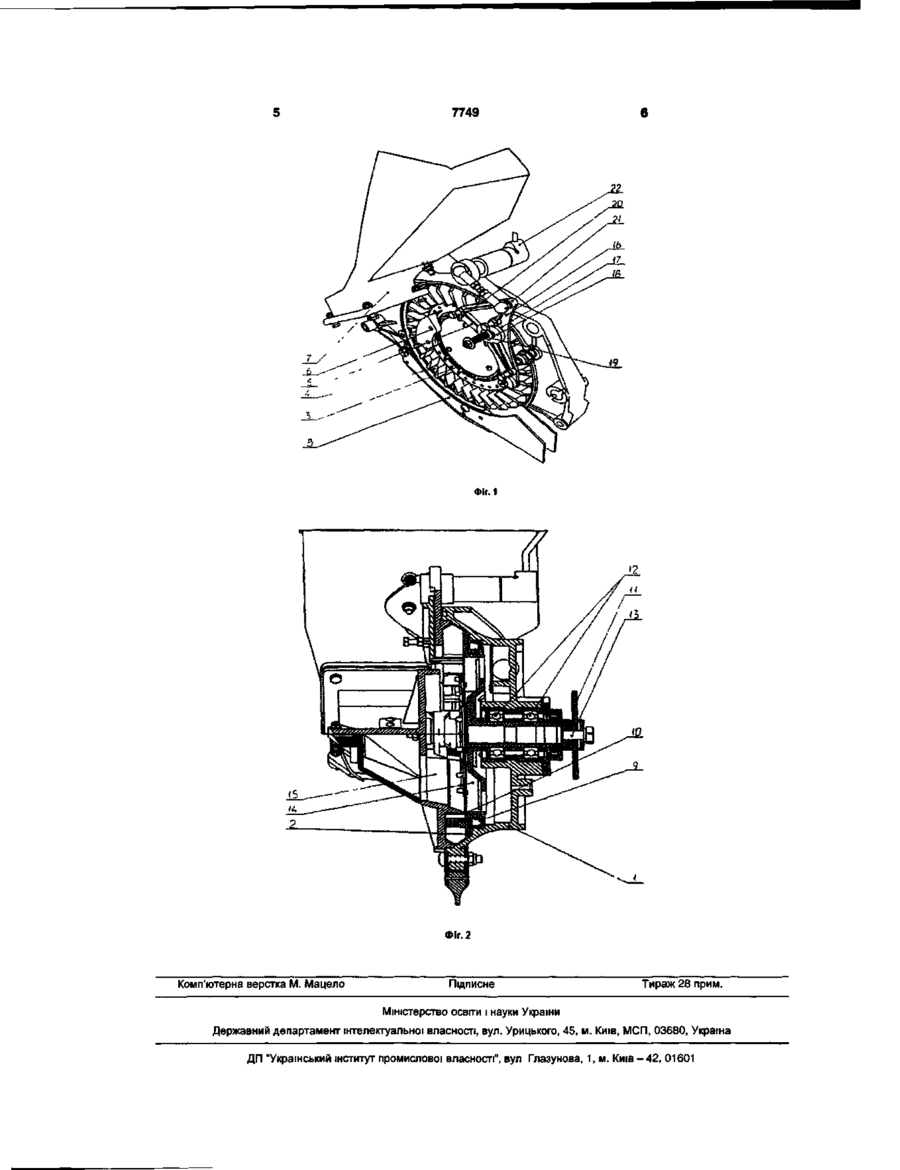

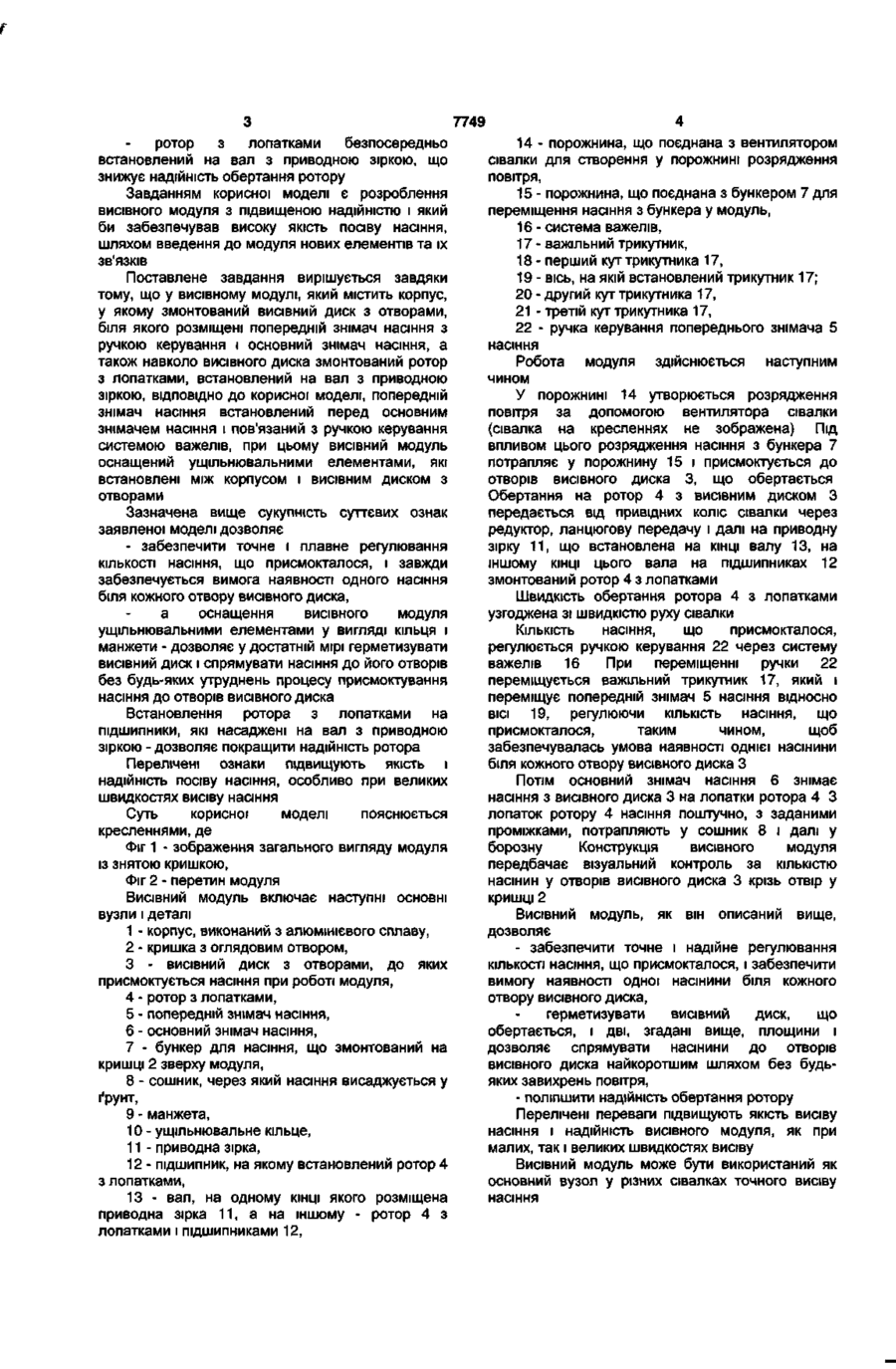

1. Висівний модуль, що містить корпус, у якому змонтовані висівний диск з отворами, біля якого розміщені попередній знімач насіння з ручкою керування і основний знімач насіння, а також навколо висівного диска змонтований ротор з лопатками, встановлений на вал з привідною зіркою, який відрізняється тим, що попередній знімач насіння встановлений перед основним знімачем насіння і зв'язаний з ручкою керування системою важелів, при цьому висівний модуль оснащений ущільнювальними елементами, які встановлені між корпусом і висівним диском з отворами. 2. Модуль за п. 1, який відрізняється тим, що система важелів виконана у вигляді трьох важелів, що з'єднані у трикутник, перший з кутів цього трикутника зафіксований на осі у корпусі модуля з можливістю його обертання навколо цієї осі, у другому куті цього трикутника розміщений попередній знімач насіння, а третій кут безпосередньо зв'язаний з ручкою керування. 3. Модуль за п. 1, який відрізняється тим, що як ущільнювальні елементи встановлені ущільнювальне кільце і манжета. 4. Модуль за п. 1, який відрізняється тим, що ротор з лопатками встановлений на підшипниках, що насаджені на вал з привідною зіркою. Корисна модель відноситься до об'єктів сільськогосподарської техніки і може бути використана для точного висіву насіння сільськогосподарських культур, наприклад, буряка, соняшника, кукурудзи та ін. Відомий пристрій для посіву зернових культур, що містить раму з приводними колесами і розташовану на рамі висівну систему, кінематичне зв'язану ланцюговою передачею з приводними колесами, що складена з бункера для насіння, з якого насіння подається в сошник для його посіву й ущільнення місця посіву заднім котком, [патент України № 43487; МІЖ А 01С 7/00, А 01С7/16, А 01С 7/20; опубл. 17.12.2001 у бюл. № 11, 2001 p.]. Істотним недоліком цього пристрою є те, що він не дозволяє здійснювати висів насіння у ґрунт поштучно. Найбільш близьким до висівного модуля, що заявляється, за технічною суттю і обраним за прототип є висівний модуль, який дозволяє здійснювати висів насіння у ґрунт поштучно. Висівний модуль містить корпус в якому змонтовані висівний диск з отворами, біля якого розміщені попередній знімач насіння з ручкою керування і основний знімач насіння, а також навколо висівного диску змонтований ротор з лопатками, встановлений на вал з приводною зіркою [патент України № 66217; МПК А 01С 7/00, А 01С 7/04; опубл. 15.04.2004 у бюл. № 4, 2004 p.]. До найбільш суттєвих недоліків цього модуля можна віднести наступне: - попередній знімач, насіння розміщений біля висівного диска і пов'язаний з ручкою керування простим зв'язком (одним важелем) таке розташування знімача та його зв'язок з кучкою керування утруднює і знижує надійність регулювання кількості насіння, що присмокталося, за рахунок великого зусилля керування і неточного виставлення знімача відносно висівного диска, тому не завжди забезпечується вимога наявності одного насіння біля кожного отвору висівного диска, що знижує якість посіву; - висівний модуль не має ущільнювальних елементів навколо висівного диска і тому деяка частина насіння присмоктується до узбіччя диска і таким чином утруднюється процес присмоктування насіння до робочих отворів висівного диска, що також знижує якість посіву; со о> О) 7749 ротор з лопатками безпосередньо встановлений на вал з приводною зіркою, що знижує надійність обертання ротору Завданням корисної моделі є розроблення висівного модуля з підвищеною надійністю і який би забезпечував високу якість посіву насіння, шляхом введення до модуля нових елементів та їх зв'язків Поставлене завдання вирішується завдяки тому, що у висівному модулі, який містить корпус, у якому змонтований висівний диск з отворами, біля якого розміщені попередній знімач насіння з ручкою керування і основний знімач насіння, а також навколо висівного диска змонтований ротор з лопатками, встановлений на вал з приводною зіркою, ВІДПОВІДНО до корисної моделі, попередній знімач насіння встановлений перед основним знімачем насіння і пов'язаний з ручкою керування системою важелів, при цьому висівний модуль оснащений ущільнювальними елементами, які встановлені між корпусом і висівним диском з отворами Зазначена вище сукупність суттєвих ознак заявленої моделі дозволяє - забезпечити точне і плавне регулювання КІЛЬКОСТІ насіння, що присмокталося, і завжди забезпечується вимога наявності одного насіння біля кожного отвору висівного диска, а оснащення висівного модуля ущільнювальними елементами у вигляді кільця і манжети - дозволяє у достатній мірі герметизувати висівний диск і спрямувати насіння до його отворів без будь-яких утруднень процесу присмоктування насіння до отворів висівного диска Встановлення ротора з лопатками на підшипники, які насаджені на вал з приводною зіркою - дозволяє покращити надійність ротора Перелічені ознаки підвищують якість і надійність посіву насіння, особливо при великих швидкостях висіву насіння Суть корисної моделі пояснюється кресленнями, де Фіг 1 - зображення загального вигляду модуля із знятою кришкою, Фіг 2 - перетин модуля Висівний модуль включає наступні основні вузли і деталі 1 - корпус, виконаний з алюмінієвого сплаву, 2 - кришка з оглядовим отвором, 3 - висівний диск з отворами, до яких присмоктується насіння при роботі модуля, 4 - ротор з лопатками, 5 - попередній знімач насіння, 6 - основний знімач насіння, 7 - бункер для насіння, що змонтований на кришці 2 зверху модуля, 8 - сошник, через який насіння висаджується у ґрунт, 9 - манжета, 10 - ущільнювальне кільце, 11 - приводна зірка, 12 - підшипник, на якому встановлений ротор 4 з лопатками, 13 - вал, на одному КІНЦІ ЯКОГО розміщена приводна зірка 11, а на іншому - ротор 4 з лопатками і підшипниками 12, 14 - порожнина, що поєднана з вентилятором сівалки для створення у порожнині розрядження повітря, 15 - порожнина, що поєднана з бункером 7 для переміщення насіння з бункера у модуль, 16 - система важелів, 17 - важільний трикутник, 18 - перший кут трикутника 17, 19 - вісь, на якій встановлений трикутник 17; 20 - другий кут трикутника 17, 21 - третій кут трикутника 17, 22 - ручка керування попереднього знімача 5 насіння Робота модуля здійснюється наступним чином У порожнині 14 утворюється розрядження повітря за допомогою вентилятора сівалки (сівалка на кресленнях не зображена) Під впливом цього розрядження насіння з бункера 7 потрапляє у порожнину 15 і присмоктується до отворів висівного диска 3, що обертається Обертання на ротор 4 з висівним диском З передається від привідних коліс сівалки через редуктор, ланцюгову передачу і далі на приводну зірку 11, що встановлена на КІНЦІ валу 13, на іншому КІНЦІ цього вала на підшипниках 12 змонтований ротор 4 з лопатками Швидкість обертання ротора 4 з лопатками узгоджена зі швидкістю руху сівалки КІЛЬКІСТЬ насіння, що присмокталося, регулюється ручкою керування 22 через систему важелів 16 При переміщенні ручки 22 переміщується важільний трикутник 17, який і переміщує попередній знімач 5 насіння відносно ВІСІ 19, регулюючи КІЛЬКІСТЬ насіння, що присмокталося, таким чином, щоб забезпечувалась умова наявності однієї насінини біля кожного отвору висівного диска З Потім ОСНОВНИЙ знімач насіння 6 знімає насіння з висівного диска 3 на лопатки ротора 4 З лопаток ротору 4 насіння поштучно, з заданими проміжками, потрапляють у сошник 8 і далі у борозну Конструкція висівного модуля передбачає візуальний контроль за КІЛЬКІСТЮ насінин у отворів висівного диска 3 крізь отвір у кришці 2 Висівний модуль, як він описаний вище, дозволяє - забезпечити точне і надійне регулювання КІЛЬКОСТІ насіння, що присмокталося, і забезпечити вимогу наявності одної насінини біля кожного отвору висівного диска, герметизувати висівний диск, що обертається, і дві, згадані вище, площини і дозволяє спрямувати насінини до отворів висівного диска найкоротшим шляхом без будьяких завихрень повітря, - поліпшити надійність обертання ротору Перелічені переваги підвищують якість висіву насіння і надійність висівного модуля, як при малих, так і великих швидкостях висіву Висівний модуль може бути використаний як основний вузол у різних сівалках точного висіву насіння 7749 Фіг. 1 Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
