Пристрій для формування святкової ялинки

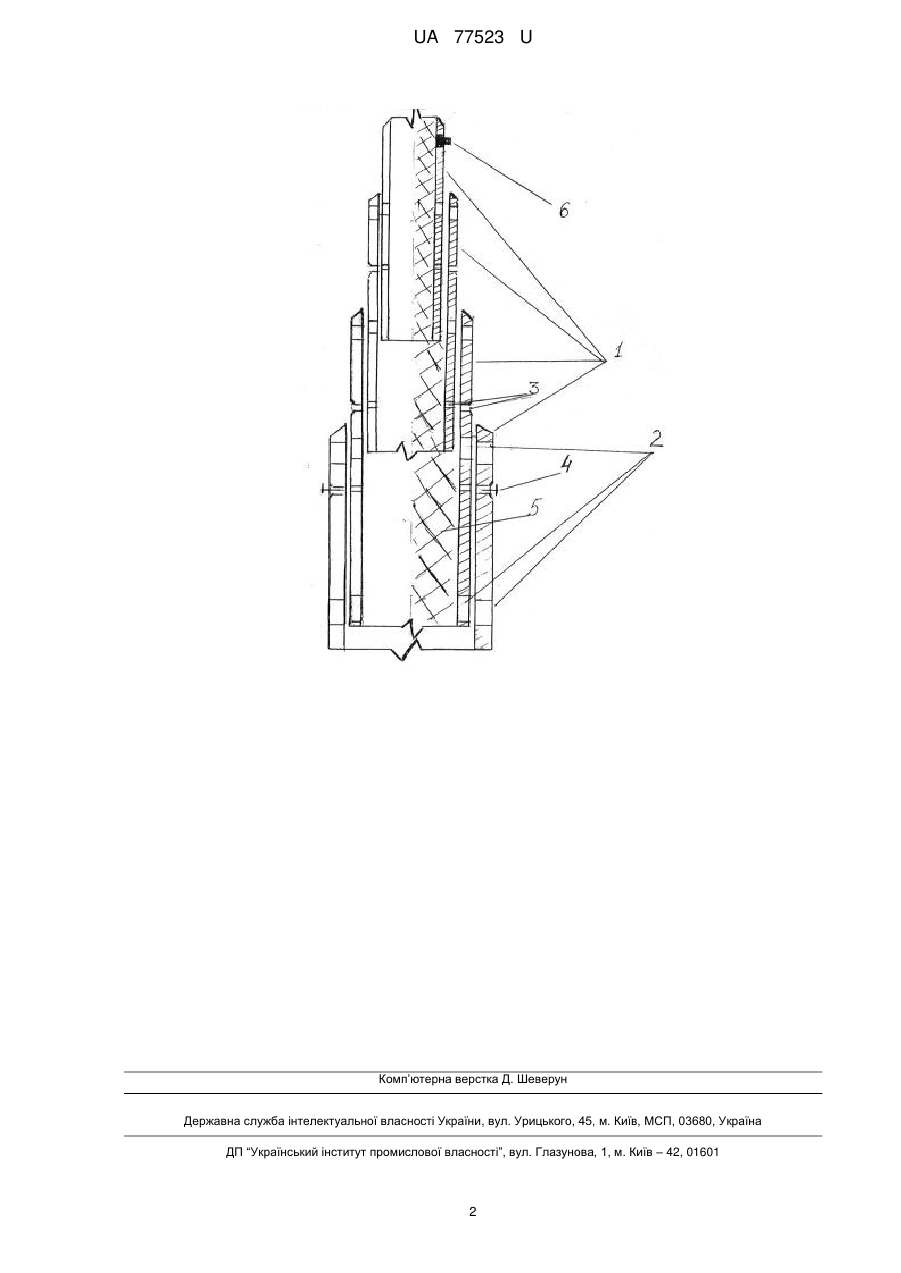

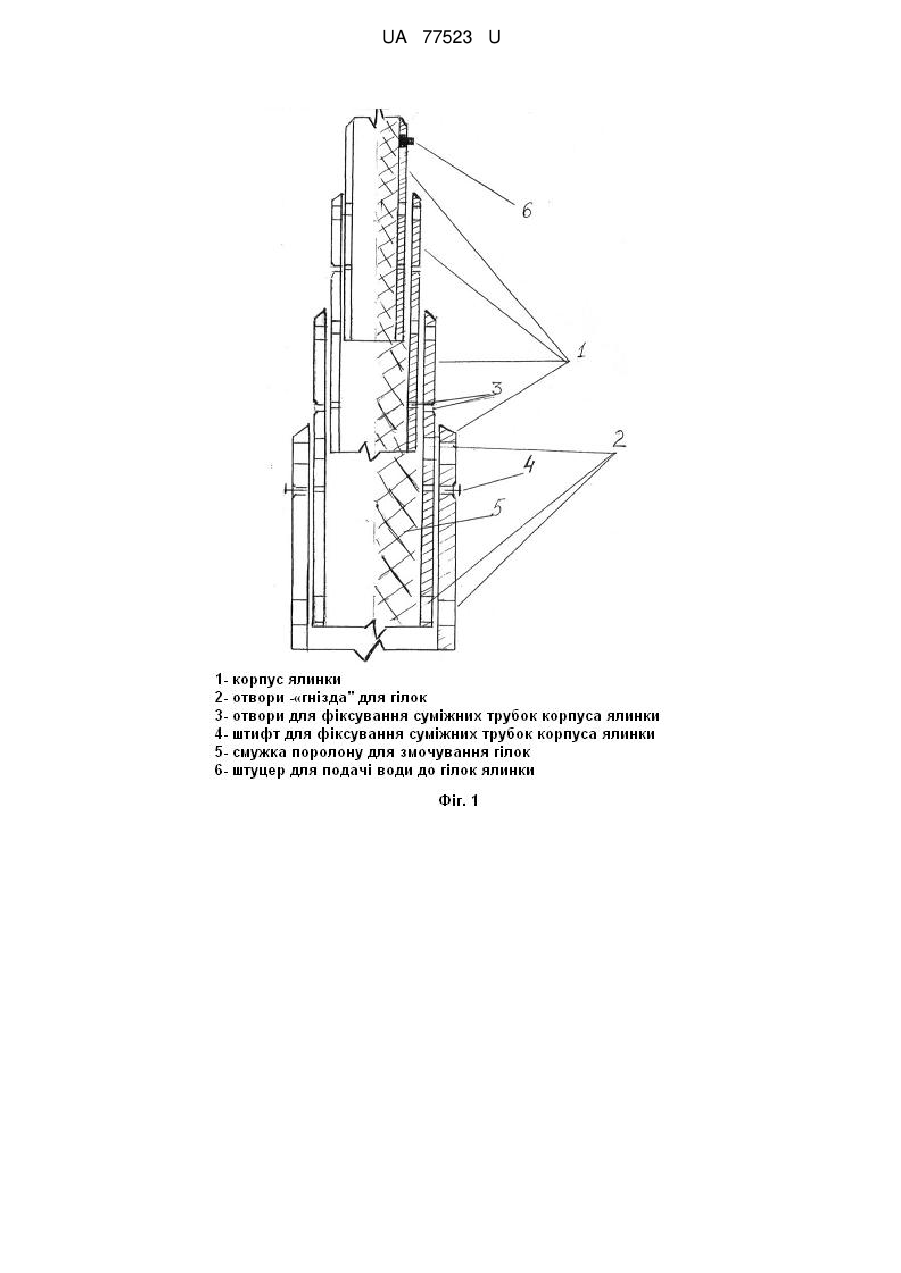

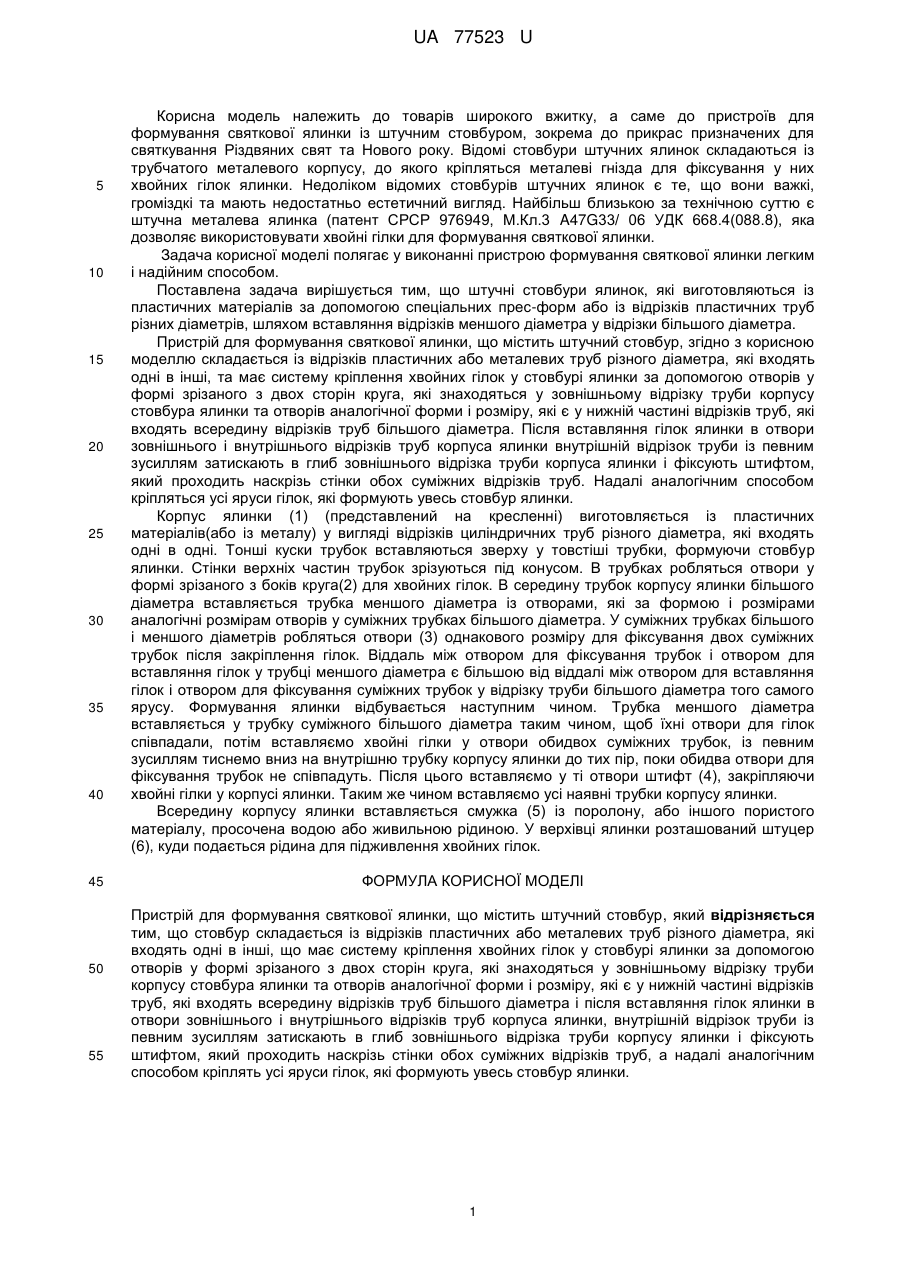

Реферат: UA 77523 U UA 77523 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до товарів широкого вжитку, а саме до пристроїв для формування святкової ялинки із штучним стовбуром, зокрема до прикрас призначених для святкування Різдвяних свят та Нового року. Відомі стовбури штучних ялинок складаються із трубчатого металевого корпусу, до якого кріпляться металеві гнізда для фіксування у них хвойних гілок ялинки. Недоліком відомих стовбурів штучних ялинок є те, що вони важкі, громіздкі та мають недостатньо естетичний вигляд. Найбільш близькою за технічною суттю є штучна металева ялинка (патент СРСР 976949, М.Кл.3 A47G33/ 06 УДК 668.4(088.8), яка дозволяє використовувати хвойні гілки для формування святкової ялинки. Задача корисної моделі полягає у виконанні пристрою формування святкової ялинки легким і надійним способом. Поставлена задача вирішується тим, що штучні стовбури ялинок, які виготовляються із пластичних матеріалів за допомогою спеціальних прес-форм або із відрізків пластичних труб різних діаметрів, шляхом вставляння відрізків меншого діаметра у відрізки більшого діаметра. Пристрій для формування святкової ялинки, що містить штучний стовбур, згідно з корисною моделлю складається із відрізків пластичних або металевих труб різного діаметра, які входять одні в інші, та має систему кріплення хвойних гілок у стовбурі ялинки за допомогою отворів у формі зрізаного з двох сторін круга, які знаходяться у зовнішньому відрізку труби корпусу стовбура ялинки та отворів аналогічної форми і розміру, які є у нижній частині відрізків труб, які входять всередину відрізків труб більшого діаметра. Після вставляння гілок ялинки в отвори зовнішнього і внутрішнього відрізків труб корпуса ялинки внутрішній відрізок труби із певним зусиллям затискають в глиб зовнішнього відрізка труби корпуса ялинки і фіксують штифтом, який проходить наскрізь стінки обох суміжних відрізків труб. Надалі аналогічним способом кріпляться усі яруси гілок, які формують увесь стовбур ялинки. Корпус ялинки (1) (представлений на кресленні) виготовляється із пластичних матеріалів(або із металу) у вигляді відрізків циліндричних труб різного діаметра, які входять одні в одні. Тонші куски трубок вставляються зверху у товстіші трубки, формуючи стовбур ялинки. Стінки верхніх частин трубок зрізуються під конусом. В трубках робляться отвори у формі зрізаного з боків круга(2) для хвойних гілок. В середину трубок корпусу ялинки більшого діаметра вставляється трубка меншого діаметра із отворами, які за формою і розмірами аналогічні розмірам отворів у суміжних трубках більшого діаметра. У суміжних трубках більшого і меншого діаметрів робляться отвори (3) однакового розміру для фіксування двох суміжних трубок після закріплення гілок. Віддаль між отвором для фіксування трубок і отвором для вставляння гілок у трубці меншого діаметра є більшою від віддалі між отвором для вставляння гілок і отвором для фіксування суміжних трубок у відрізку труби більшого діаметра того самого ярусу. Формування ялинки відбувається наступним чином. Трубка меншого діаметра вставляється у трубку суміжного більшого діаметра таким чином, щоб їхні отвори для гілок співпадали, потім вставляємо хвойні гілки у отвори обидвох суміжних трубок, із певним зусиллям тиснемо вниз на внутрішню трубку корпусу ялинки до тих пір, поки обидва отвори для фіксування трубок не співпадуть. Після цього вставляємо у ті отвори штифт (4), закріпляючи хвойні гілки у корпусі ялинки. Таким же чином вставляємо усі наявні трубки корпусу ялинки. Всередину корпусу ялинки вставляється смужка (5) із поролону, або іншого пористого матеріалу, просочена водою або живильною рідиною. У верхівці ялинки розташований штуцер (6), куди подається рідина для підживлення хвойних гілок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для формування святкової ялинки, що містить штучний стовбур, який відрізняється тим, що стовбур складається із відрізків пластичних або металевих труб різного діаметра, які входять одні в інші, що має систему кріплення хвойних гілок у стовбурі ялинки за допомогою отворів у формі зрізаного з двох сторін круга, які знаходяться у зовнішньому відрізку труби корпусу стовбура ялинки та отворів аналогічної форми і розміру, які є у нижній частині відрізків труб, які входять всередину відрізків труб більшого діаметра і після вставляння гілок ялинки в отвори зовнішнього і внутрішнього відрізків труб корпуса ялинки, внутрішній відрізок труби із певним зусиллям затискають в глиб зовнішнього відрізка труби корпусу ялинки і фіксують штифтом, який проходить наскрізь стінки обох суміжних відрізків труб, а надалі аналогічним способом кріплять усі яруси гілок, які формують увесь стовбур ялинки. 1 UA 77523 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
