Механізм розрізання деталей низу взуття по товщині

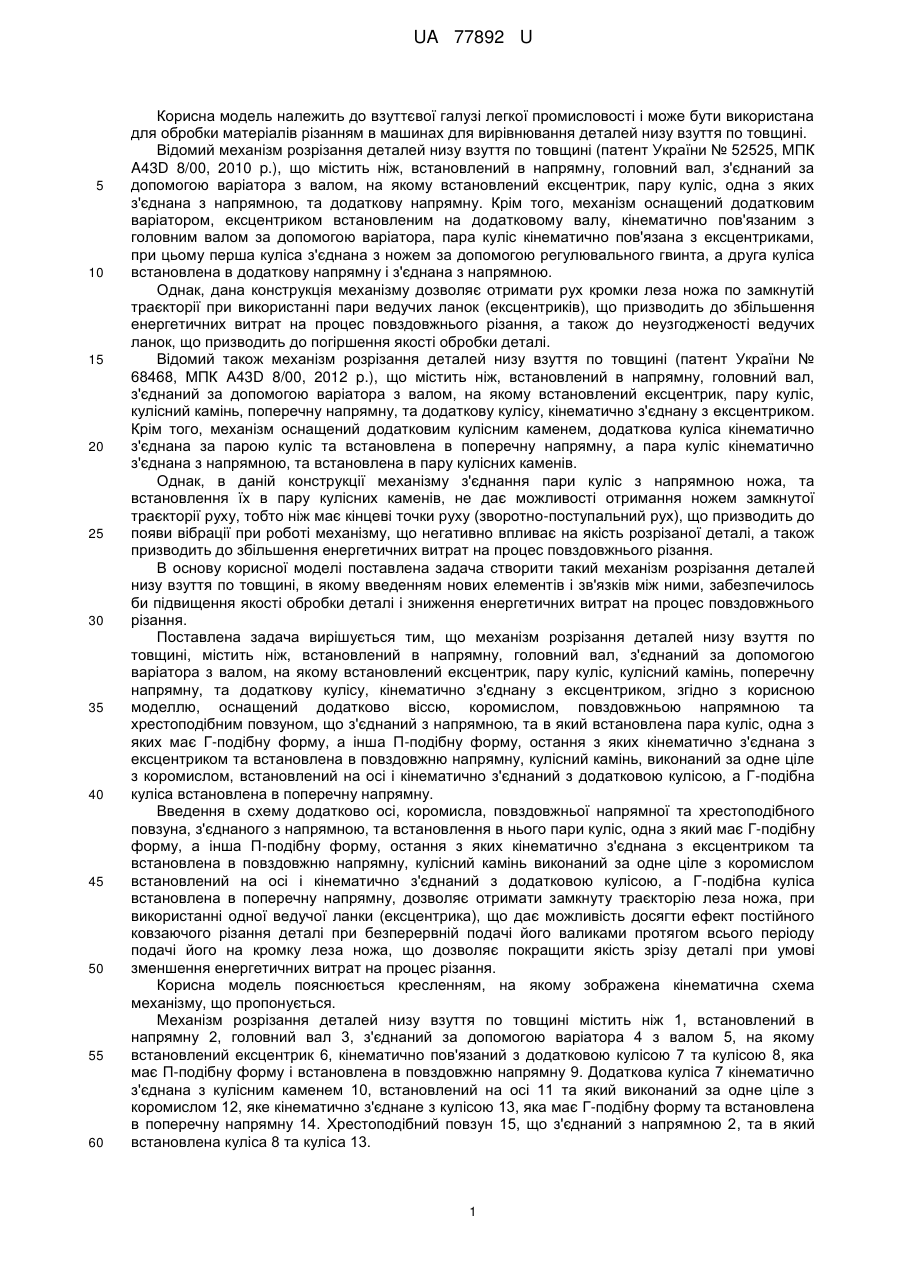

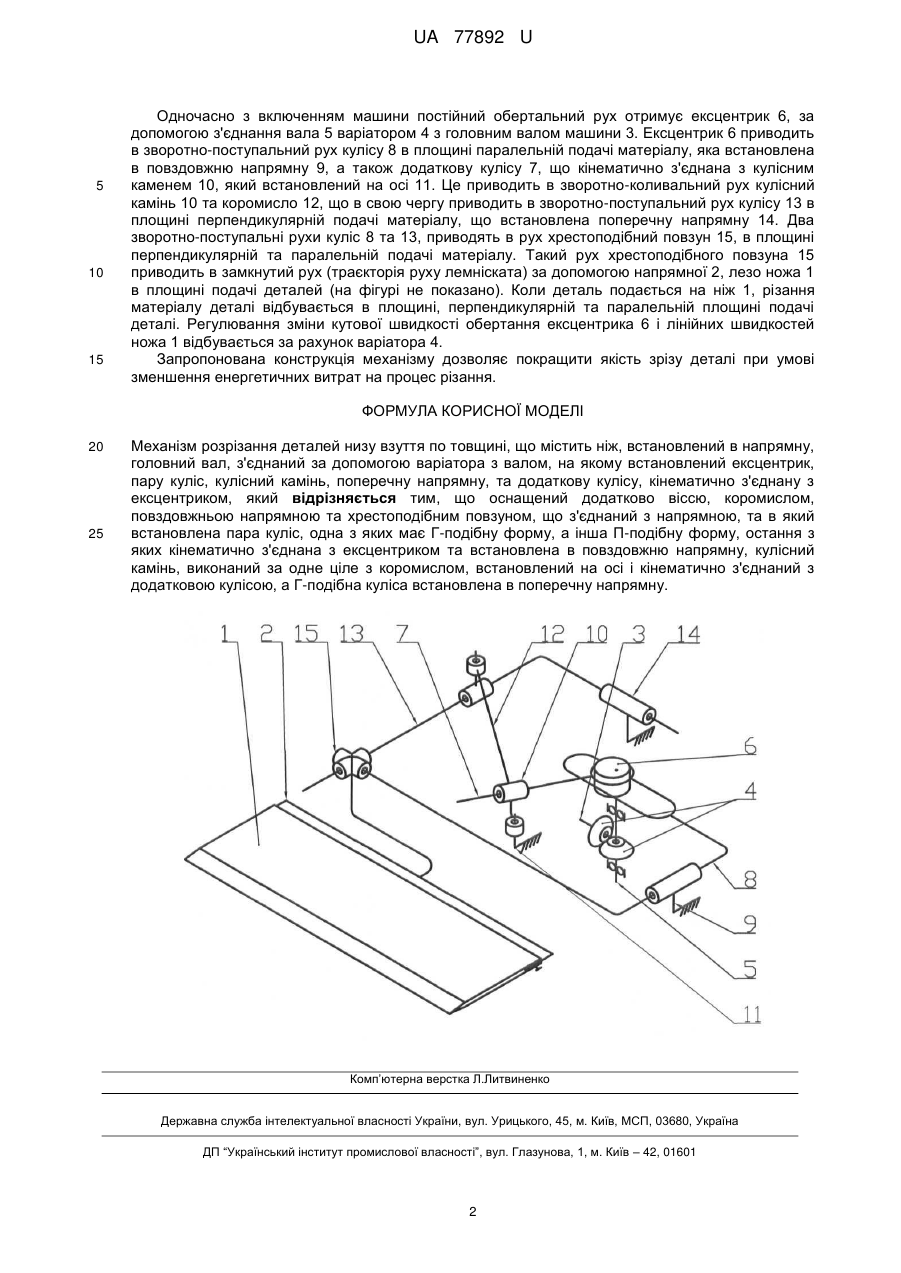

Реферат: UA 77892 U UA 77892 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до взуттєвої галузі легкої промисловості і може бути використана для обробки матеріалів різанням в машинах для вирівнювання деталей низу взуття по товщині. Відомий механізм розрізання деталей низу взуття по товщині (патент України № 52525, МПК A43D 8/00, 2010 p.), що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну. Крім того, механізм оснащений додатковим варіатором, ексцентриком встановленим на додатковому валу, кінематично пов'язаним з головним валом за допомогою варіатора, пара куліс кінематично пов'язана з ексцентриками, при цьому перша куліса з'єднана з ножем за допомогою регулювального гвинта, а друга куліса встановлена в додаткову напрямну і з'єднана з напрямною. Однак, дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії при використанні пари ведучих ланок (ексцентриків), що призводить до збільшення енергетичних витрат на процес повздовжнього різання, а також до неузгодженості ведучих ланок, що призводить до погіршення якості обробки деталі. Відомий також механізм розрізання деталей низу взуття по товщині (патент України № 68468, МПК A43D 8/00, 2012 p.), що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, кулісний камінь, поперечну напрямну, та додаткову кулісу, кінематично з'єднану з ексцентриком. Крім того, механізм оснащений додатковим кулісним каменем, додаткова куліса кінематично з'єднана за парою куліс та встановлена в поперечну напрямну, а пара куліс кінематично з'єднана з напрямною, та встановлена в пару кулісних каменів. Однак, в даній конструкції механізму з'єднання пари куліс з напрямною ножа, та встановлення їх в пару кулісних каменів, не дає можливості отримання ножем замкнутої траєкторії руху, тобто ніж має кінцеві точки руху (зворотно-поступальний рух), що призводить до появи вібрації при роботі механізму, що негативно впливає на якість розрізаної деталі, а також призводить до збільшення енергетичних витрат на процес повздовжнього різання. В основу корисної моделі поставлена задача створити такий механізм розрізання деталей низу взуття по товщині, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення якості обробки деталі і зниження енергетичних витрат на процес повздовжнього різання. Поставлена задача вирішується тим, що механізм розрізання деталей низу взуття по товщині, містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, кулісний камінь, поперечну напрямну, та додаткову кулісу, кінематично з'єднану з ексцентриком, згідно з корисною моделлю, оснащений додатково віссю, коромислом, повздовжньою напрямною та хрестоподібним повзуном, що з'єднаний з напрямною, та в який встановлена пара куліс, одна з яких має Г-подібну форму, а інша П-подібну форму, остання з яких кінематично з'єднана з ексцентриком та встановлена в повздовжню напрямну, кулісний камінь, виконаний за одне ціле з коромислом, встановлений на осі і кінематично з'єднаний з додатковою кулісою, а Г-подібна куліса встановлена в поперечну напрямну. Введення в схему додатково осі, коромисла, повздовжньої напрямної та хрестоподібного повзуна, з'єднаного з напрямною, та встановлення в нього пари куліс, одна з який має Г-подібну форму, а інша П-подібну форму, остання з яких кінематично з'єднана з ексцентриком та встановлена в повздовжню напрямну, кулісний камінь виконаний за одне ціле з коромислом встановлений на осі і кінематично з'єднаний з додатковою кулісою, а Г-подібна куліса встановлена в поперечну напрямну, дозволяє отримати замкнуту траєкторію леза ножа, при використанні одної ведучої ланки (ексцентрика), що дає можливість досягти ефект постійного ковзаючого різання деталі при безперервній подачі його валиками протягом всього періоду подачі його на кромку леза ножа, що дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Механізм розрізання деталей низу взуття по товщині містить ніж 1, встановлений в напрямну 2, головний вал 3, з'єднаний за допомогою варіатора 4 з валом 5, на якому встановлений ексцентрик 6, кінематично пов'язаний з додатковою кулісою 7 та кулісою 8, яка має П-подібну форму і встановлена в повздовжню напрямну 9. Додаткова куліса 7 кінематично з'єднана з кулісним каменем 10, встановлений на осі 11 та який виконаний за одне ціле з коромислом 12, яке кінематично з'єднане з кулісою 13, яка має Г-подібну форму та встановлена в поперечну напрямну 14. Хрестоподібний повзун 15, що з'єднаний з напрямною 2, та в який встановлена куліса 8 та куліса 13. 1 UA 77892 U 5 10 15 Одночасно з включенням машини постійний обертальний рух отримує ексцентрик 6, за допомогою з'єднання вала 5 варіатором 4 з головним валом машини 3. Ексцентрик 6 приводить в зворотно-поступальний рух кулісу 8 в площині паралельній подачі матеріалу, яка встановлена в повздовжню напрямну 9, а також додаткову кулісу 7, що кінематично з'єднана з кулісним каменем 10, який встановлений на осі 11. Це приводить в зворотно-коливальний рух кулісний камінь 10 та коромисло 12, що в свою чергу приводить в зворотно-поступальний рух кулісу 13 в площині перпендикулярній подачі матеріалу, що встановлена поперечну напрямну 14. Два зворотно-поступальні рухи куліс 8 та 13, приводять в рух хрестоподібний повзун 15, в площині перпендикулярній та паралельній подачі матеріалу. Такий рух хрестоподібного повзуна 15 приводить в замкнутий рух (траєкторія руху лемніската) за допомогою напрямної 2, лезо ножа 1 в площині подачі деталей (на фігурі не показано). Коли деталь подається на ніж 1, різання матеріалу деталі відбувається в площині, перпендикулярній та паралельній площині подачі деталі. Регулювання зміни кутової швидкості обертання ексцентрика 6 і лінійних швидкостей ножа 1 відбувається за рахунок варіатора 4. Запропонована конструкція механізму дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, кулісний камінь, поперечну напрямну, та додаткову кулісу, кінематично з'єднану з ексцентриком, який відрізняється тим, що оснащений додатково віссю, коромислом, повздовжньою напрямною та хрестоподібним повзуном, що з'єднаний з напрямною, та в який встановлена пара куліс, одна з яких має Г-подібну форму, а інша П-подібну форму, остання з яких кінематично з'єднана з ексцентриком та встановлена в повздовжню напрямну, кулісний камінь, виконаний за одне ціле з коромислом, встановлений на осі і кінематично з'єднаний з додатковою кулісою, а Г-подібна куліса встановлена в поперечну напрямну. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
