Механізм розрізання деталей низу взуття по товщині

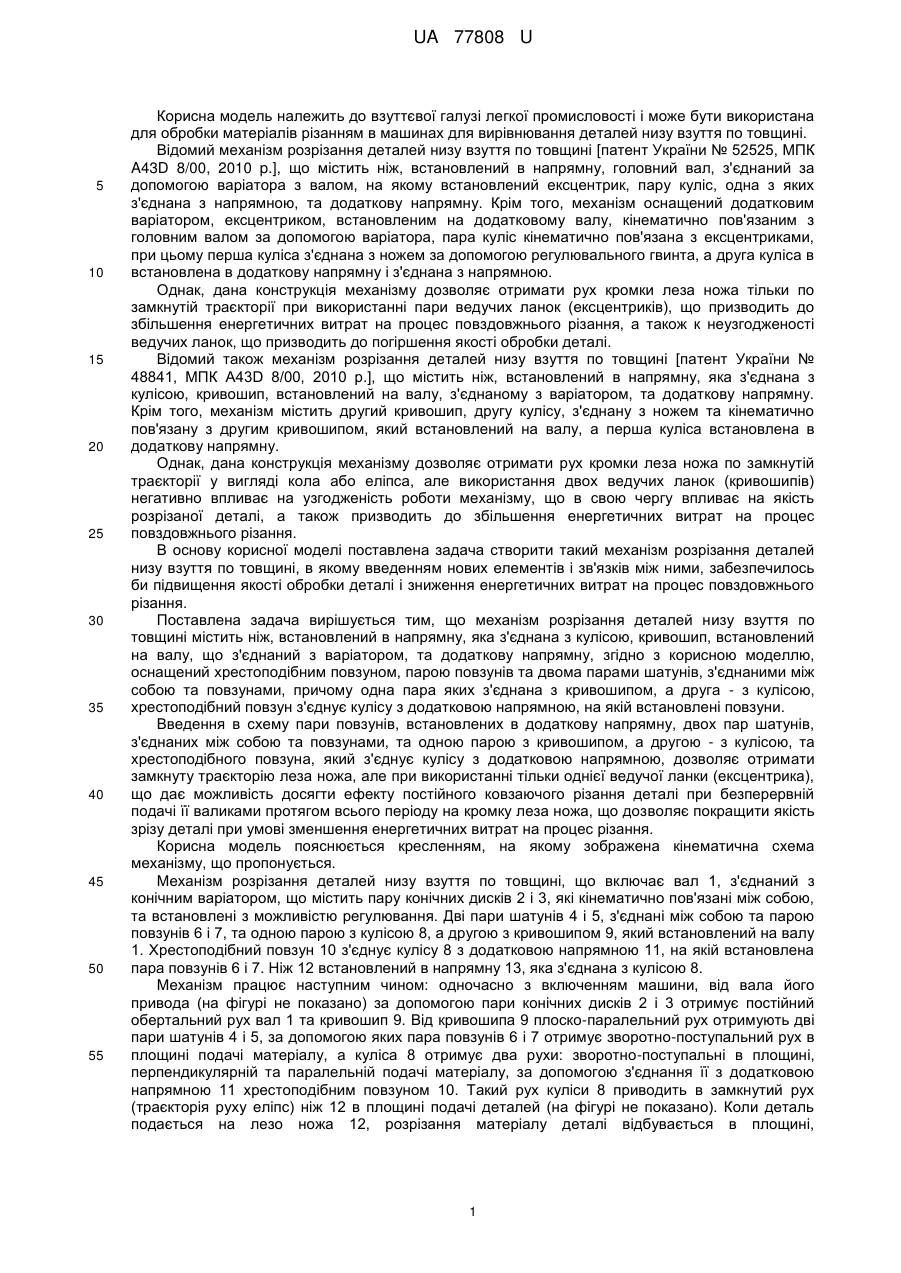

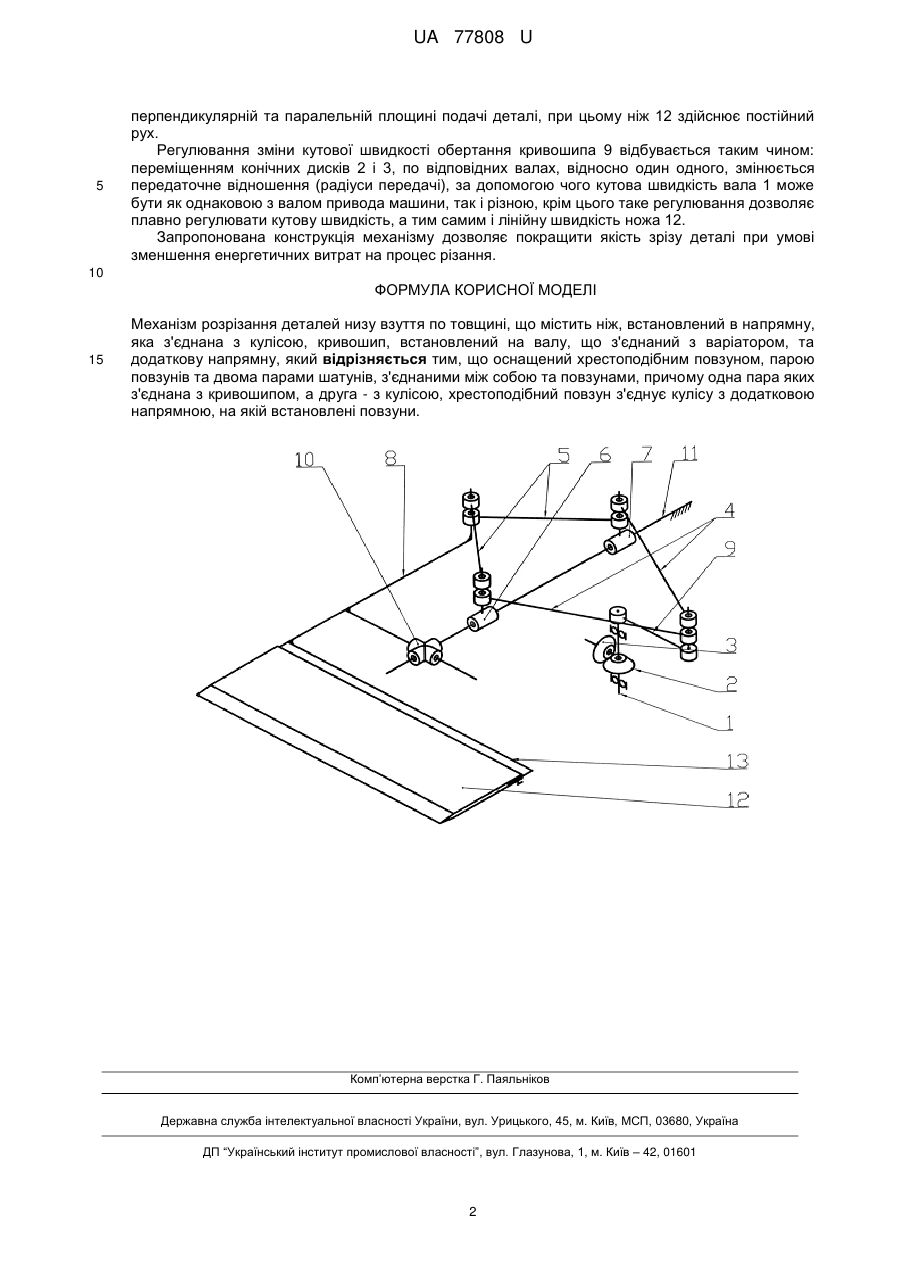

Реферат: UA 77808 U UA 77808 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до взуттєвої галузі легкої промисловості і може бути використана для обробки матеріалів різанням в машинах для вирівнювання деталей низу взуття по товщині. Відомий механізм розрізання деталей низу взуття по товщині [патент України № 52525, МПК A43D 8/00, 2010 p.], що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну. Крім того, механізм оснащений додатковим варіатором, ексцентриком, встановленим на додатковому валу, кінематично пов'язаним з головним валом за допомогою варіатора, пара куліс кінематично пов'язана з ексцентриками, при цьому перша куліса з'єднана з ножем за допомогою регулювального гвинта, а друга куліса в встановлена в додаткову напрямну і з'єднана з напрямною. Однак, дана конструкція механізму дозволяє отримати рух кромки леза ножа тільки по замкнутій траєкторії при використанні пари ведучих ланок (ексцентриків), що призводить до збільшення енергетичних витрат на процес повздовжнього різання, а також к неузгодженості ведучих ланок, що призводить до погіршення якості обробки деталі. Відомий також механізм розрізання деталей низу взуття по товщині [патент України № 48841, МПК A43D 8/00, 2010 p.], що містить ніж, встановлений в напрямну, яка з'єднана з кулісою, кривошип, встановлений на валу, з'єднаному з варіатором, та додаткову напрямну. Крім того, механізм містить другий кривошип, другу кулісу, з'єднану з ножем та кінематично пов'язану з другим кривошипом, який встановлений на валу, а перша куліса встановлена в додаткову напрямну. Однак, дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії у вигляді кола або еліпса, але використання двох ведучих ланок (кривошипів) негативно впливає на узгодженість роботи механізму, що в свою чергу впливає на якість розрізаної деталі, а також призводить до збільшення енергетичних витрат на процес повздовжнього різання. В основу корисної моделі поставлена задача створити такий механізм розрізання деталей низу взуття по товщині, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення якості обробки деталі і зниження енергетичних витрат на процес повздовжнього різання. Поставлена задача вирішується тим, що механізм розрізання деталей низу взуття по товщині містить ніж, встановлений в напрямну, яка з'єднана з кулісою, кривошип, встановлений на валу, що з'єднаний з варіатором, та додаткову напрямну, згідно з корисною моделлю, оснащений хрестоподібним повзуном, парою повзунів та двома парами шатунів, з'єднаними між собою та повзунами, причому одна пара яких з'єднана з кривошипом, а друга - з кулісою, хрестоподібний повзун з'єднує кулісу з додатковою напрямною, на якій встановлені повзуни. Введення в схему пари повзунів, встановлених в додаткову напрямну, двох пар шатунів, з'єднаних між собою та повзунами, та одною парою з кривошипом, а другою - з кулісою, та хрестоподібного повзуна, який з'єднує кулісу з додатковою напрямною, дозволяє отримати замкнуту траєкторію леза ножа, але при використанні тільки однієї ведучої ланки (ексцентрика), що дає можливість досягти ефекту постійного ковзаючого різання деталі при безперервній подачі її валиками протягом всього періоду на кромку леза ножа, що дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Механізм розрізання деталей низу взуття по товщині, що включає вал 1, з'єднаний з конічним варіатором, що містить пару конічних дисків 2 і 3, які кінематично пов'язані між собою, та встановлені з можливістю регулювання. Дві пари шатунів 4 і 5, з'єднані між собою та парою повзунів 6 і 7, та одною парою з кулісою 8, а другою з кривошипом 9, який встановлений на валу 1. Хрестоподібний повзун 10 з'єднує кулісу 8 з додатковою напрямною 11, на якій встановлена пара повзунів 6 і 7. Ніж 12 встановлений в напрямну 13, яка з'єднана з кулісою 8. Механізм працює наступним чином: одночасно з включенням машини, від вала його привода (на фігурі не показано) за допомогою пари конічних дисків 2 і 3 отримує постійний обертальний рух вал 1 та кривошип 9. Від кривошипа 9 плоско-паралельний рух отримують дві пари шатунів 4 і 5, за допомогою яких пара повзунів 6 і 7 отримує зворотно-поступальний рух в площині подачі матеріалу, а куліса 8 отримує два рухи: зворотно-поступальні в площині, перпендикулярній та паралельній подачі матеріалу, за допомогою з'єднання її з додатковою напрямною 11 хрестоподібним повзуном 10. Такий рух куліси 8 приводить в замкнутий рух (траєкторія руху еліпс) ніж 12 в площині подачі деталей (на фігурі не показано). Коли деталь подається на лезо ножа 12, розрізання матеріалу деталі відбувається в площині, 1 UA 77808 U 5 перпендикулярній та паралельній площині подачі деталі, при цьому ніж 12 здійснює постійний рух. Регулювання зміни кутової швидкості обертання кривошипа 9 відбувається таким чином: переміщенням конічних дисків 2 і 3, по відповідних валах, відносно один одного, змінюється передаточне відношення (радіуси передачі), за допомогою чого кутова швидкість вала 1 може бути як однаковою з валом привода машини, так і різною, крім цього таке регулювання дозволяє плавно регулювати кутову швидкість, а тим самим і лінійну швидкість ножа 12. Запропонована конструкція механізму дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений в напрямну, яка з'єднана з кулісою, кривошип, встановлений на валу, що з'єднаний з варіатором, та додаткову напрямну, який відрізняється тим, що оснащений хрестоподібним повзуном, парою повзунів та двома парами шатунів, з'єднаними між собою та повзунами, причому одна пара яких з'єднана з кривошипом, а друга - з кулісою, хрестоподібний повзун з'єднує кулісу з додатковою напрямною, на якій встановлені повзуни. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
