Механізм розрізання деталей низу взуття по товщині

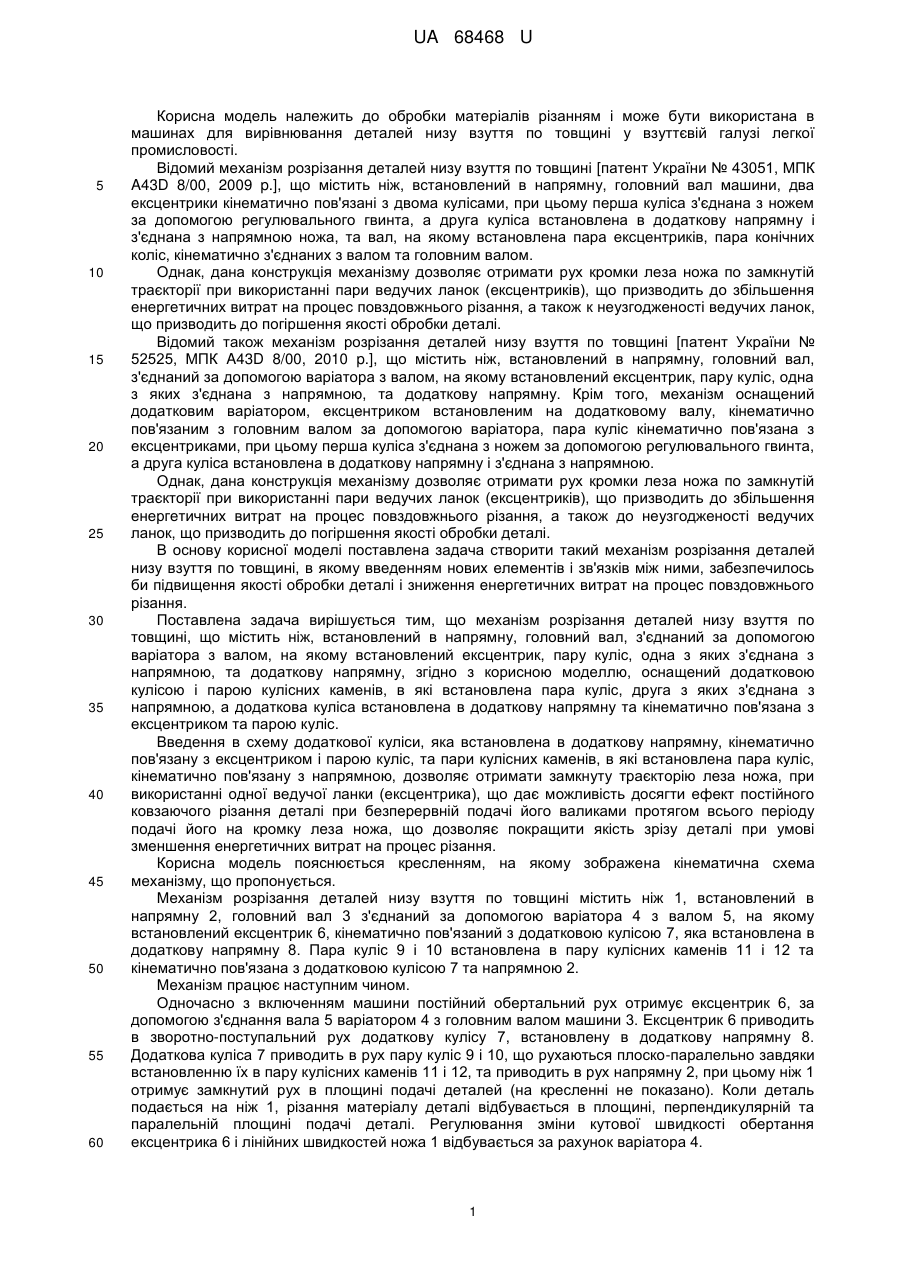

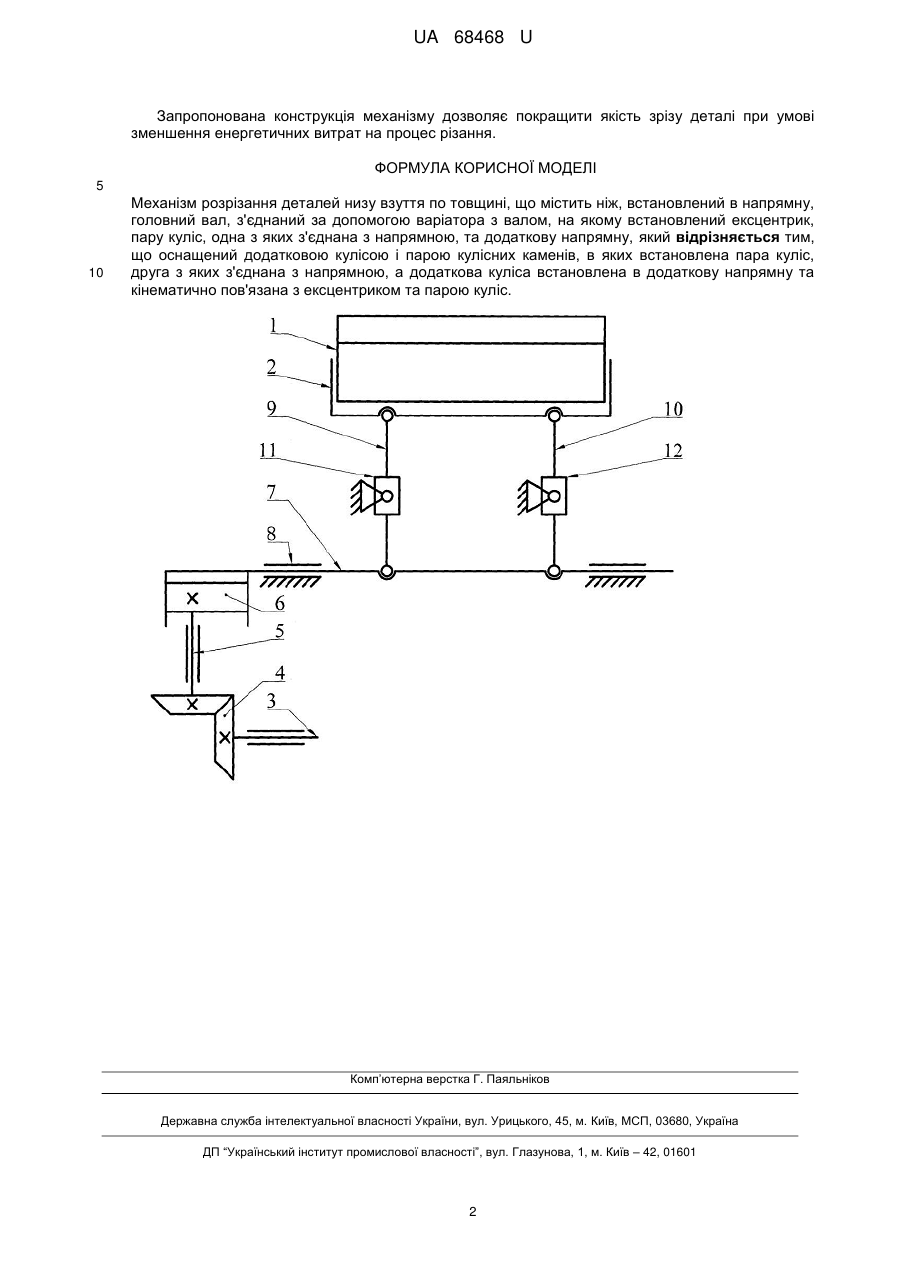

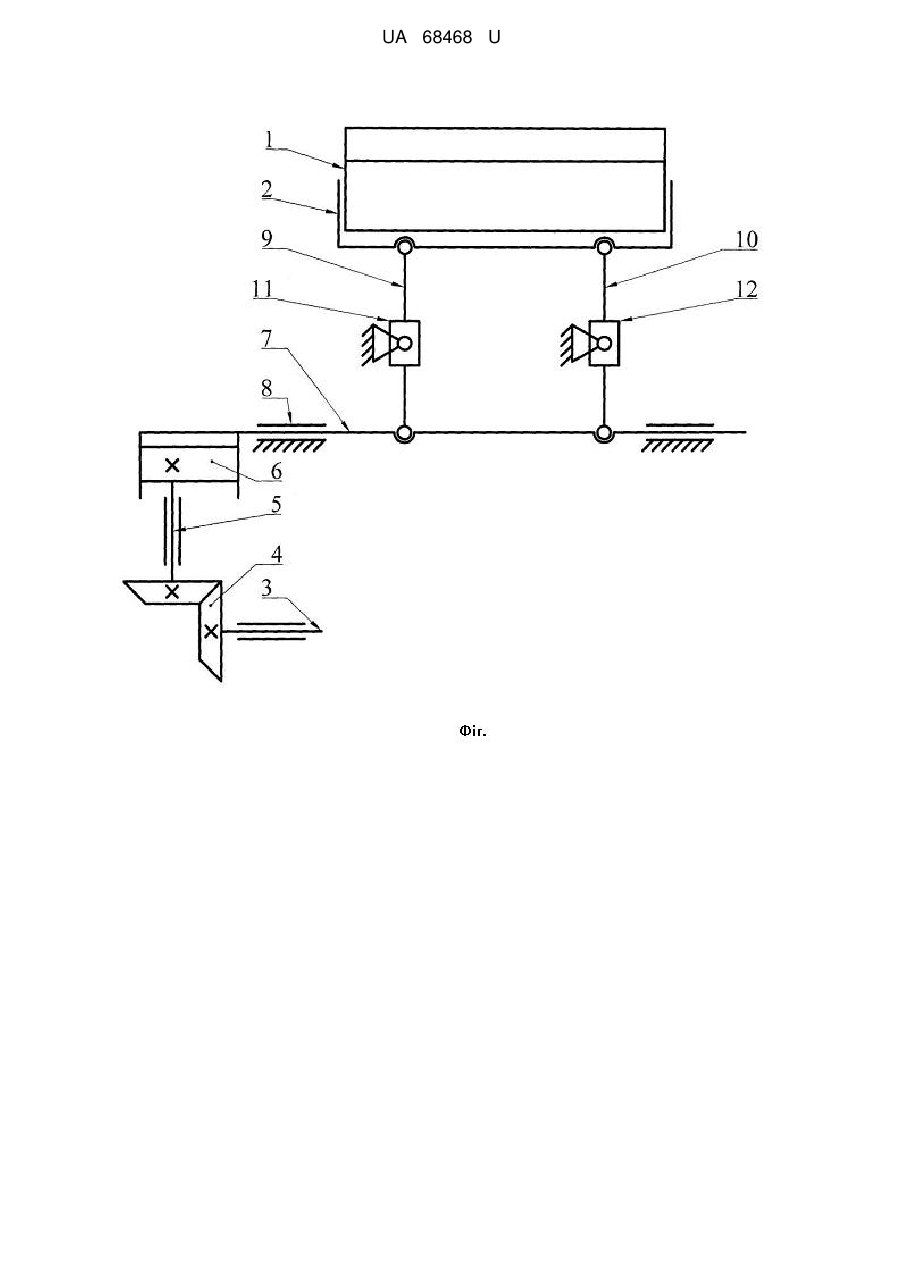

Реферат: UA 68468 U UA 68468 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки матеріалів різанням і може бути використана в машинах для вирівнювання деталей низу взуття по товщині у взуттєвій галузі легкої промисловості. Відомий механізм розрізання деталей низу взуття по товщині [патент України № 43051, МПК A43D 8/00, 2009 p.], що містить ніж, встановлений в напрямну, головний вал машини, два ексцентрики кінематично пов'язані з двома кулісами, при цьому перша куліса з'єднана з ножем за допомогою регулювального гвинта, а друга куліса встановлена в додаткову напрямну і з'єднана з напрямною ножа, та вал, на якому встановлена пара ексцентриків, пара конічних коліс, кінематично з'єднаних з валом та головним валом. Однак, дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії при використанні пари ведучих ланок (ексцентриків), що призводить до збільшення енергетичних витрат на процес повздовжнього різання, а також к неузгодженості ведучих ланок, що призводить до погіршення якості обробки деталі. Відомий також механізм розрізання деталей низу взуття по товщині [патент України № 52525, МПК A43D 8/00, 2010 p.], що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну. Крім того, механізм оснащений додатковим варіатором, ексцентриком встановленим на додатковому валу, кінематично пов'язаним з головним валом за допомогою варіатора, пара куліс кінематично пов'язана з ексцентриками, при цьому перша куліса з'єднана з ножем за допомогою регулювального гвинта, а друга куліса встановлена в додаткову напрямну і з'єднана з напрямною. Однак, дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії при використанні пари ведучих ланок (ексцентриків), що призводить до збільшення енергетичних витрат на процес повздовжнього різання, а також до неузгодженості ведучих ланок, що призводить до погіршення якості обробки деталі. В основу корисної моделі поставлена задача створити такий механізм розрізання деталей низу взуття по товщині, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення якості обробки деталі і зниження енергетичних витрат на процес повздовжнього різання. Поставлена задача вирішується тим, що механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну, згідно з корисною моделлю, оснащений додатковою кулісою і парою кулісних каменів, в які встановлена пара куліс, друга з яких з'єднана з напрямною, а додаткова куліса встановлена в додаткову напрямну та кінематично пов'язана з ексцентриком та парою куліс. Введення в схему додаткової куліси, яка встановлена в додаткову напрямну, кінематично пов'язану з ексцентриком і парою куліс, та пари кулісних каменів, в які встановлена пара куліс, кінематично пов'язану з напрямною, дозволяє отримати замкнуту траєкторію леза ножа, при використанні одної ведучої ланки (ексцентрика), що дає можливість досягти ефект постійного ковзаючого різання деталі при безперервній подачі його валиками протягом всього періоду подачі його на кромку леза ножа, що дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Механізм розрізання деталей низу взуття по товщині містить ніж 1, встановлений в напрямну 2, головний вал 3 з'єднаний за допомогою варіатора 4 з валом 5, на якому встановлений ексцентрик 6, кінематично пов'язаний з додатковою кулісою 7, яка встановлена в додаткову напрямну 8. Пара куліс 9 і 10 встановлена в пару кулісних каменів 11 і 12 та кінематично пов'язана з додатковою кулісою 7 та напрямною 2. Механізм працює наступним чином. Одночасно з включенням машини постійний обертальний рух отримує ексцентрик 6, за допомогою з'єднання вала 5 варіатором 4 з головним валом машини 3. Ексцентрик 6 приводить в зворотно-поступальний рух додаткову кулісу 7, встановлену в додаткову напрямну 8. Додаткова куліса 7 приводить в рух пару куліс 9 і 10, що рухаються плоско-паралельно завдяки встановленню їх в пару кулісних каменів 11 і 12, та приводить в рух напрямну 2, при цьому ніж 1 отримує замкнутий рух в площині подачі деталей (на кресленні не показано). Коли деталь подається на ніж 1, різання матеріалу деталі відбувається в площині, перпендикулярній та паралельній площині подачі деталі. Регулювання зміни кутової швидкості обертання ексцентрика 6 і лінійних швидкостей ножа 1 відбувається за рахунок варіатора 4. 1 UA 68468 U Запропонована конструкція механізму дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну, який відрізняється тим, що оснащений додатковою кулісою і парою кулісних каменів, в яких встановлена пара куліс, друга з яких з'єднана з напрямною, а додаткова куліса встановлена в додаткову напрямну та кінематично пов'язана з ексцентриком та парою куліс. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
