Подрібнювач-каменевловлювач коренебульбоплодів

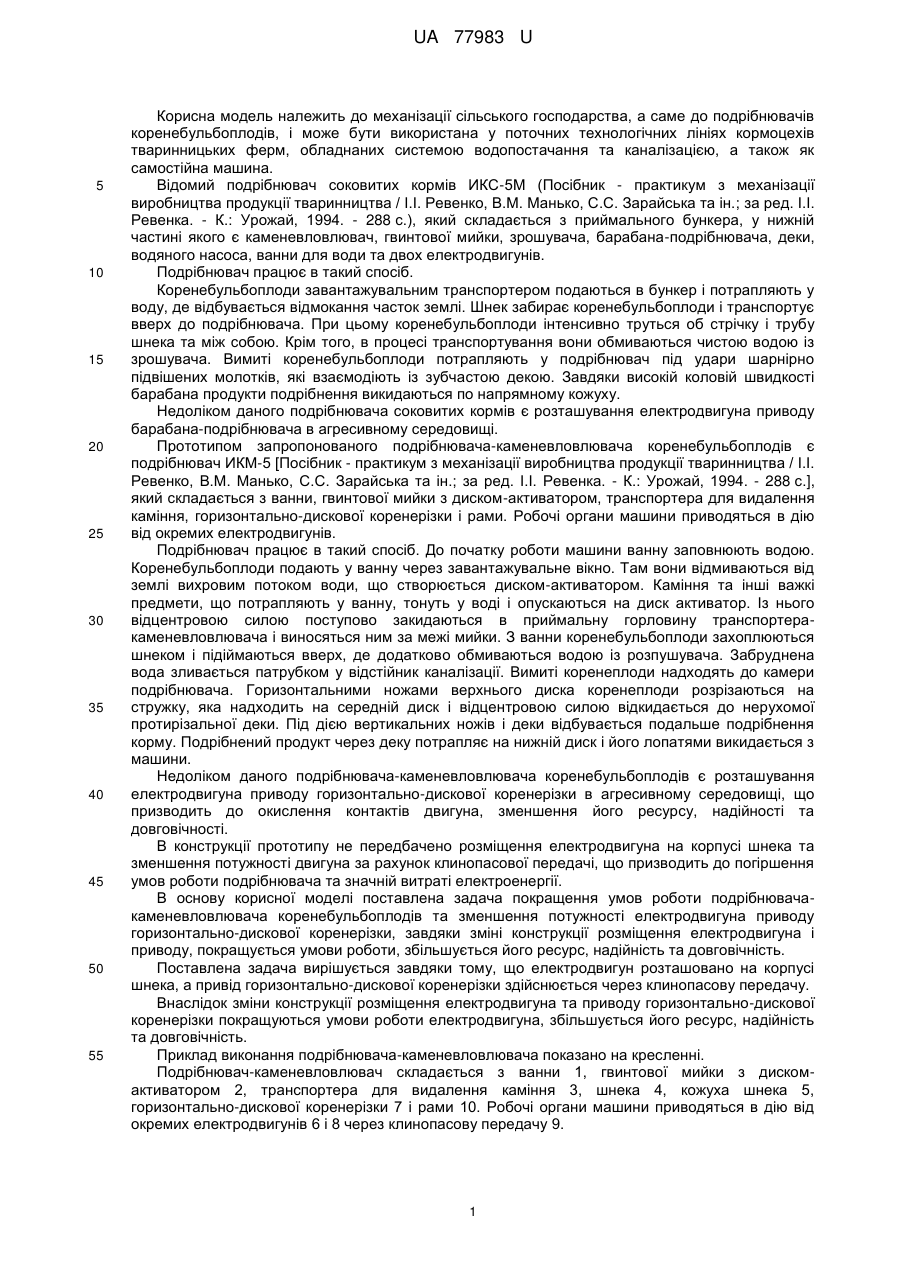

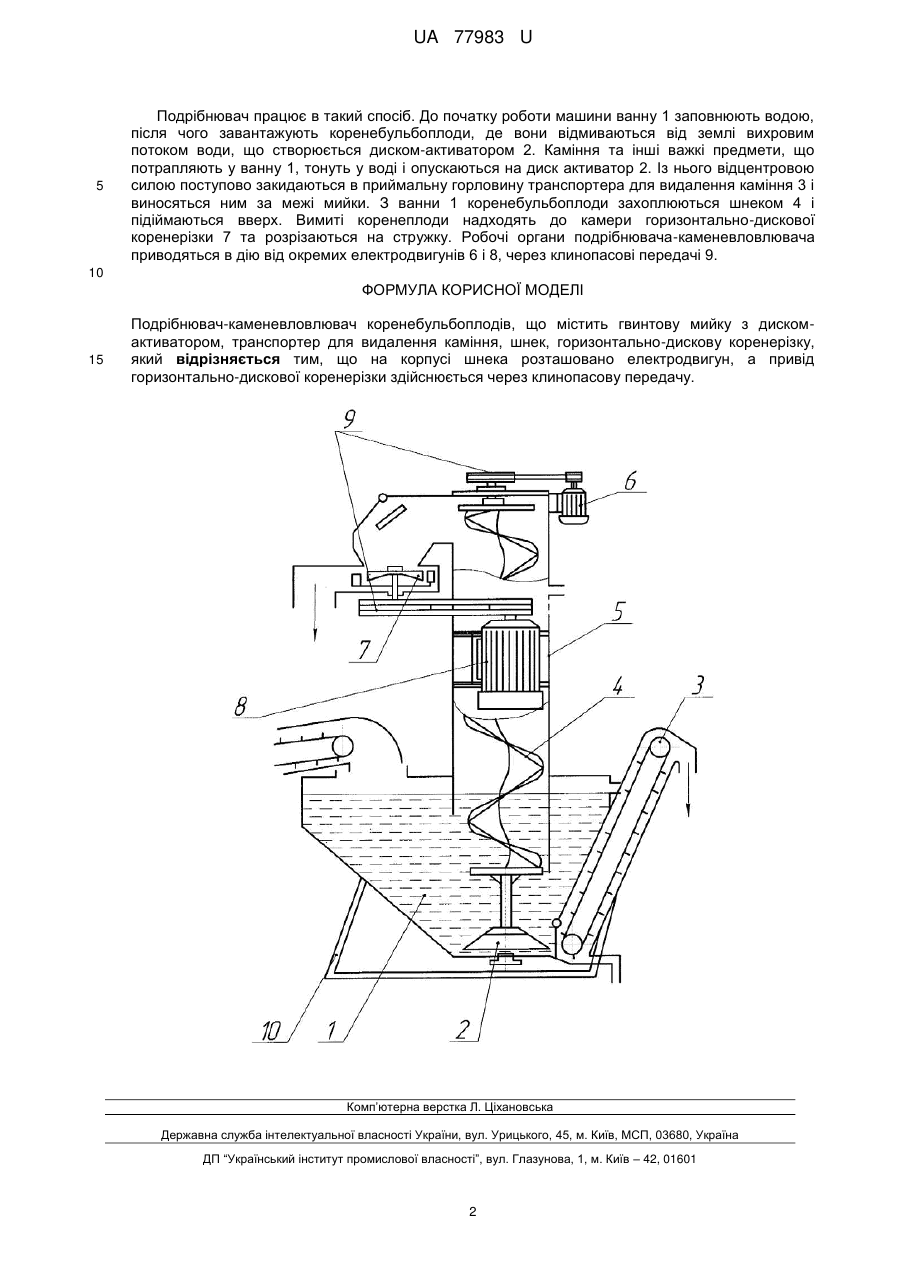

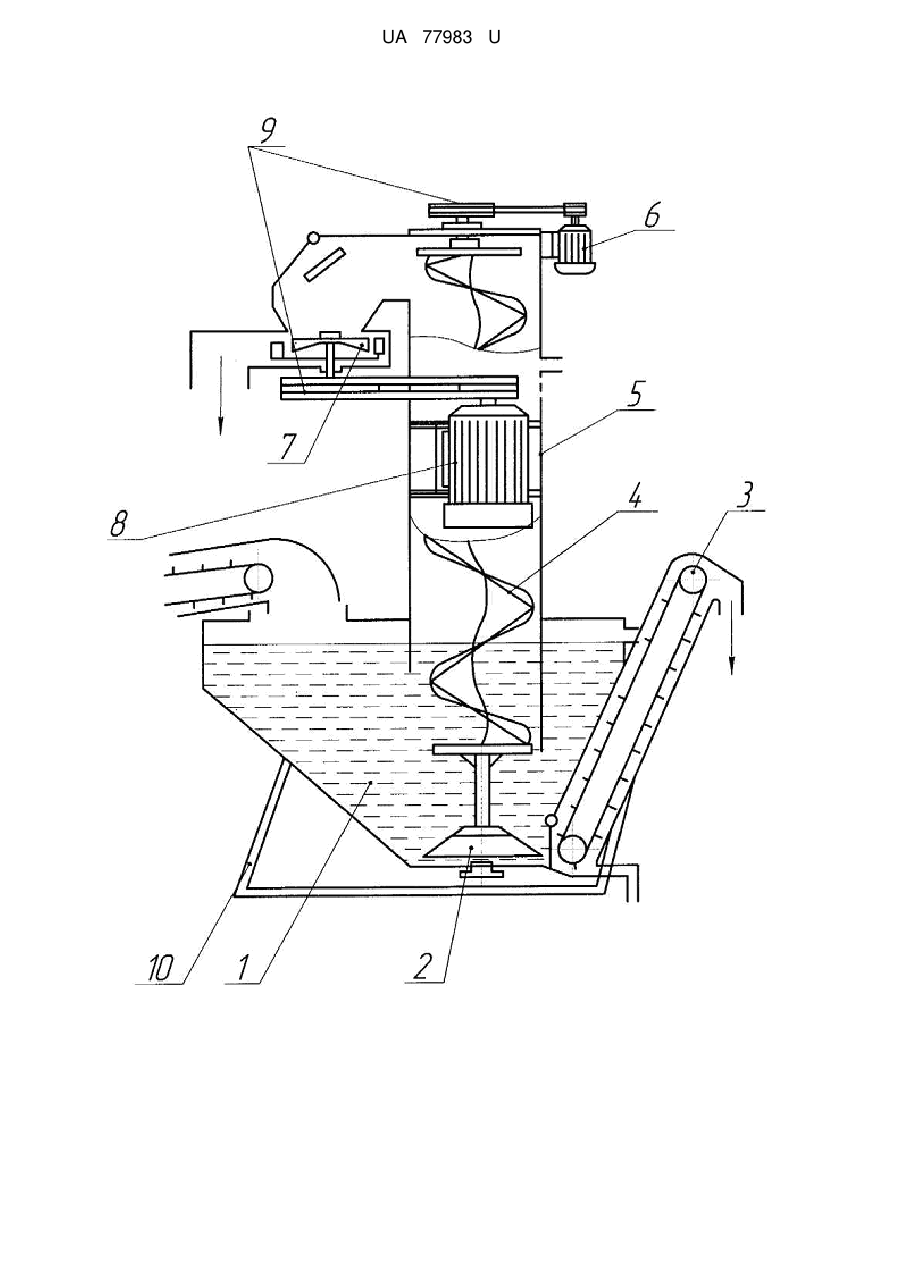

Реферат: UA 77983 U UA 77983 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механізації сільського господарства, а саме до подрібнювачів коренебульбоплодів, і може бути використана у поточних технологічних лініях кормоцехів тваринницьких ферм, обладнаних системою водопостачання та каналізацією, а також як самостійна машина. Відомий подрібнювач соковитих кормів ИКС-5М (Посібник - практикум з механізації виробництва продукції тваринництва / І.І. Ревенко, В.М. Манько, С.С. Зарайська та ін.; за ред. I.I. Ревенка. - К.: Урожай, 1994. - 288 с.), який складається з приймального бункера, у нижній частині якого є каменевловлювач, гвинтової мийки, зрошувача, барабана-подрібнювача, деки, водяного насоса, ванни для води та двох електродвигунів. Подрібнювач працює в такий спосіб. Коренебульбоплоди завантажувальним транспортером подаються в бункер і потрапляють у воду, де відбувається відмокання часток землі. Шнек забирає коренебульбоплоди і транспортує вверх до подрібнювача. При цьому коренебульбоплоди інтенсивно труться об стрічку і трубу шнека та між собою. Крім того, в процесі транспортування вони обмиваються чистою водою із зрошувача. Вимиті коренебульбоплоди потрапляють у подрібнювач під удари шарнірно підвішених молотків, які взаємодіють із зубчастою декою. Завдяки високій коловій швидкості барабана продукти подрібнення викидаються по напрямному кожуху. Недоліком даного подрібнювача соковитих кормів є розташування електродвигуна приводу барабана-подрібнювача в агресивному середовищі. Прототипом запропонованого подрібнювача-каменевловлювача коренебульбоплодів є подрібнювач ИКМ-5 [Посібник - практикум з механізації виробництва продукції тваринництва / І.І. Ревенко, В.М. Манько, С.С. Зарайська та ін.; за ред. І.І. Ревенка. - К.: Урожай, 1994. - 288 с.], який складається з ванни, гвинтової мийки з диском-активатором, транспортера для видалення каміння, горизонтально-дискової коренерізки і рами. Робочі органи машини приводяться в дію від окремих електродвигунів. Подрібнювач працює в такий спосіб. До початку роботи машини ванну заповнюють водою. Коренебульбоплоди подають у ванну через завантажувальне вікно. Там вони відмиваються від землі вихровим потоком води, що створюється диском-активатором. Каміння та інші важкі предмети, що потрапляють у ванну, тонуть у воді і опускаються на диск активатор. Із нього відцентровою силою поступово закидаються в приймальну горловину транспортеракаменевловлювача і виносяться ним за межі мийки. З ванни коренебульбоплоди захоплюються шнеком і підіймаються вверх, де додатково обмиваються водою із розпушувача. Забруднена вода зливається патрубком у відстійник каналізації. Вимиті коренеплоди надходять до камери подрібнювача. Горизонтальними ножами верхнього диска коренеплоди розрізаються на стружку, яка надходить на середній диск і відцентровою силою відкидається до нерухомої протирізальної деки. Під дією вертикальних ножів і деки відбувається подальше подрібнення корму. Подрібнений продукт через деку потрапляє на нижній диск і його лопатями викидається з машини. Недоліком даного подрібнювача-каменевловлювача коренебульбоплодів є розташування електродвигуна приводу горизонтально-дискової коренерізки в агресивному середовищі, що призводить до окислення контактів двигуна, зменшення його ресурсу, надійності та довговічності. В конструкції прототипу не передбачено розміщення електродвигуна на корпусі шнека та зменшення потужності двигуна за рахунок клинопасової передачі, що призводить до погіршення умов роботи подрібнювача та значній витраті електроенергії. В основу корисної моделі поставлена задача покращення умов роботи подрібнювачакаменевловлювача коренебульбоплодів та зменшення потужності електродвигуна приводу горизонтально-дискової коренерізки, завдяки зміні конструкції розміщення електродвигуна і приводу, покращується умови роботи, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується завдяки тому, що електродвигун розташовано на корпусі шнека, а привід горизонтально-дискової коренерізки здійснюється через клинопасову передачу. Внаслідок зміни конструкції розміщення електродвигуна та приводу горизонтально-дискової коренерізки покращуються умови роботи електродвигуна, збільшується його ресурс, надійність та довговічність. Приклад виконання подрібнювача-каменевловлювача показано на кресленні. Подрібнювач-каменевловлювач складається з ванни 1, гвинтової мийки з дискомактиватором 2, транспортера для видалення каміння 3, шнека 4, кожуха шнека 5, горизонтально-дискової коренерізки 7 і рами 10. Робочі органи машини приводяться в дію від окремих електродвигунів 6 і 8 через клинопасову передачу 9. 1 UA 77983 U 5 Подрібнювач працює в такий спосіб. До початку роботи машини ванну 1 заповнюють водою, після чого завантажують коренебульбоплоди, де вони відмиваються від землі вихровим потоком води, що створюється диском-активатором 2. Каміння та інші важкі предмети, що потрапляють у ванну 1, тонуть у воді і опускаються на диск активатор 2. Із нього відцентровою силою поступово закидаються в приймальну горловину транспортера для видалення каміння 3 і виносяться ним за межі мийки. З ванни 1 коренебульбоплоди захоплюються шнеком 4 і підіймаються вверх. Вимиті коренеплоди надходять до камери горизонтально-дискової коренерізки 7 та розрізаються на стружку. Робочі органи подрібнювача-каменевловлювача приводяться в дію від окремих електродвигунів 6 і 8, через клинопасові передачі 9. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Подрібнювач-каменевловлювач коренебульбоплодів, що містить гвинтову мийку з дискомактиватором, транспортер для видалення каміння, шнек, горизонтально-дискову коренерізку, який відрізняється тим, що на корпусі шнека розташовано електродвигун, а привід горизонтально-дискової коренерізки здійснюється через клинопасову передачу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
