Пружне шпонкове з’єднання

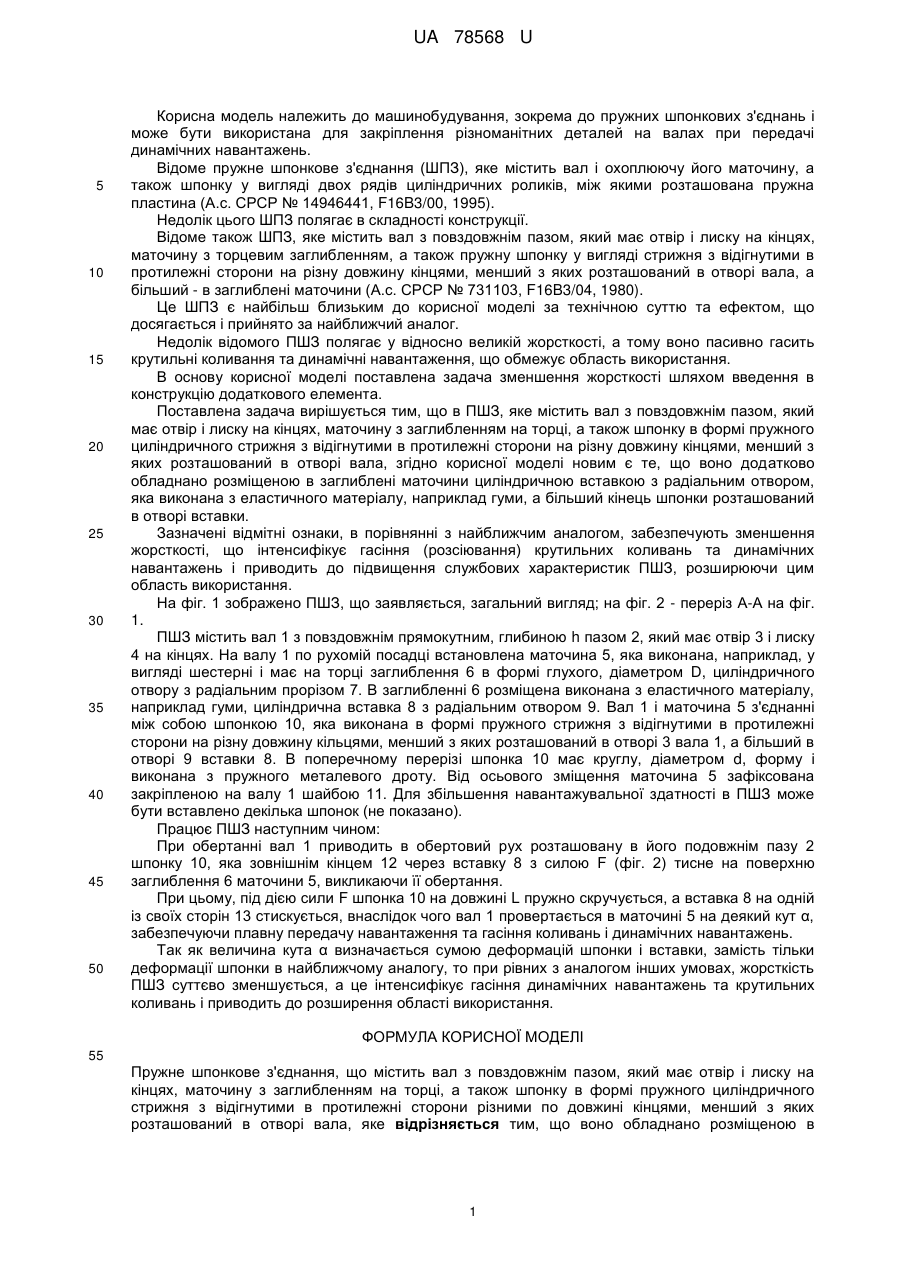

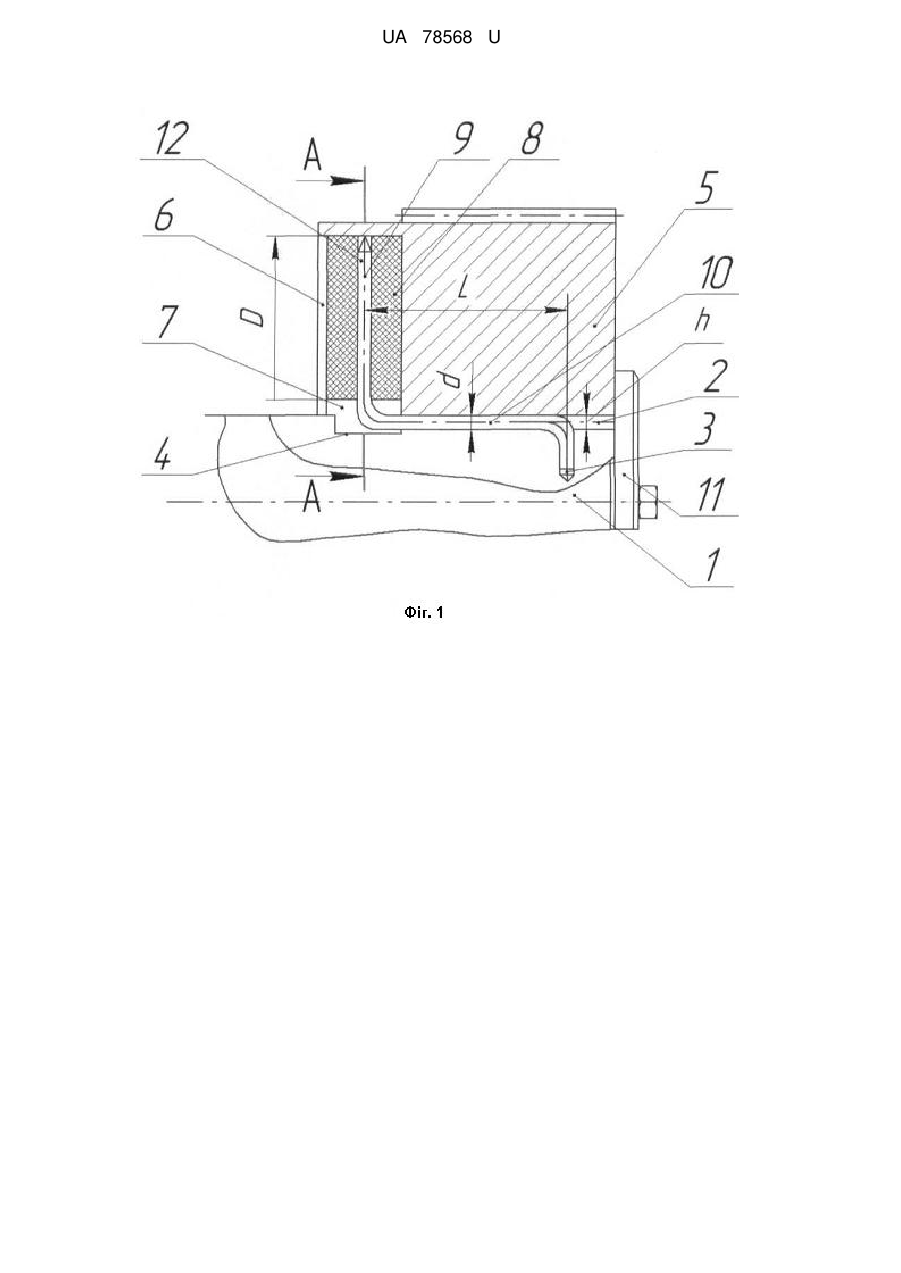

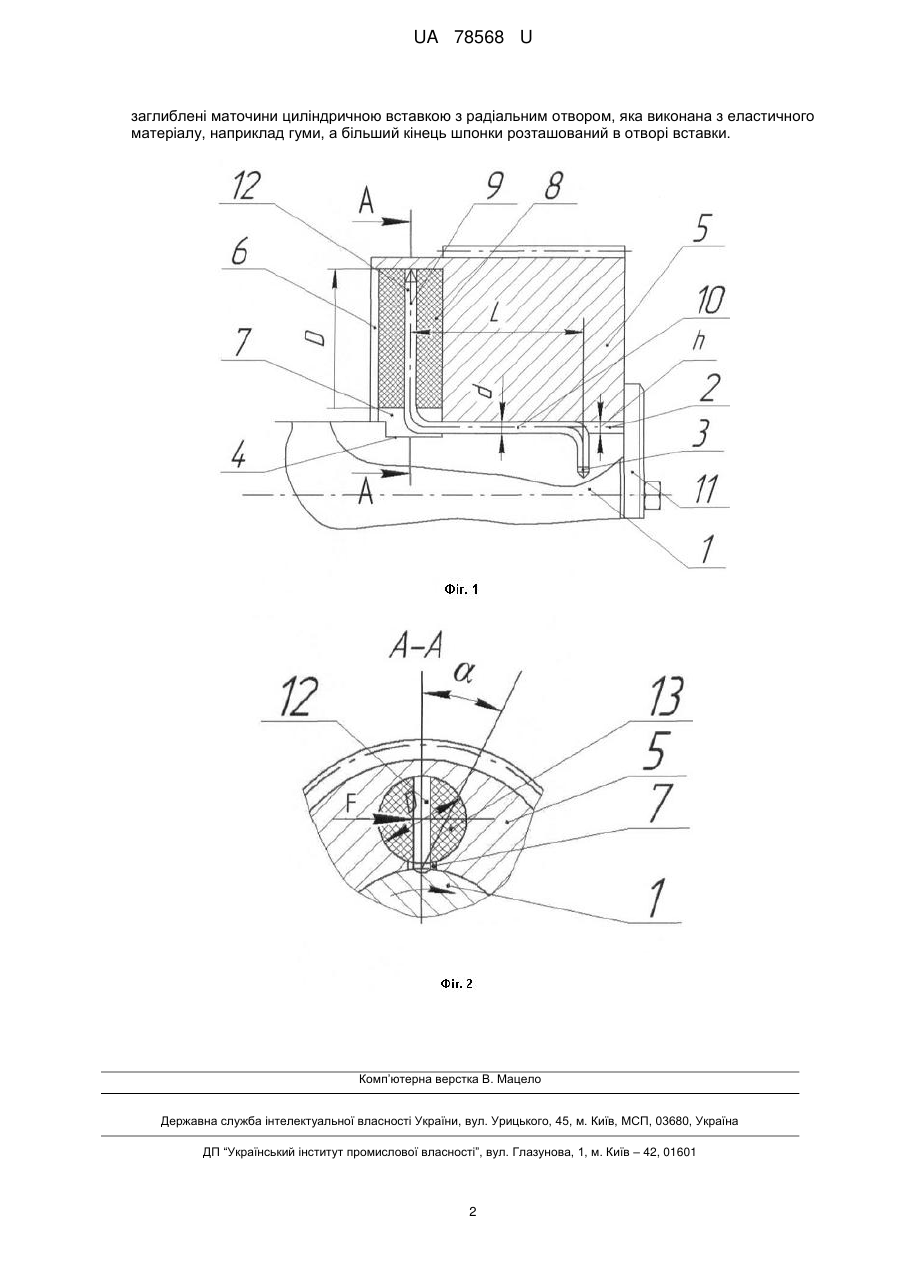

Реферат: Пружне шпонкове з'єднання містить вал з повздовжнім пазом, який має отвір і лиску на кінцях, маточину з заглибленням на торці, в якому розміщена циліндрична вставка з радіальним отвором, виконана з еластичного матеріалу, шпонку в формі пружного циліндричного стрижня з відігнутими в протилежні сторони різними по довжині кінцями, менший з яких розташований в отворі вала, а більший розташований в отворі вставки. UA 78568 U (54) ПРУЖНЕ ШПОНКОВЕ З'ЄДНАННЯ UA 78568 U UA 78568 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема до пружних шпонкових з'єднань і може бути використана для закріплення різноманітних деталей на валах при передачі динамічних навантажень. Відоме пружне шпонкове з'єднання (ШПЗ), яке містить вал і охоплюючу його маточину, а також шпонку у вигляді двох рядів циліндричних роликів, між якими розташована пружна пластина (А.с. СРСР № 14946441, F16B3/00, 1995). Недолік цього ШПЗ полягає в складності конструкції. Відоме також ШПЗ, яке містить вал з повздовжнім пазом, який має отвір і лиску на кінцях, маточину з торцевим заглибленням, а також пружну шпонку у вигляді стрижня з відігнутими в протилежні сторони на різну довжину кінцями, менший з яких розташований в отворі вала, а більший - в заглиблені маточини (А.с. СРСР № 731103, F16B3/04, 1980). Це ШПЗ є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається і прийнято за найближчий аналог. Недолік відомого ПШЗ полягає у відносно великій жорсткості, а тому воно пасивно гасить крутильні коливання та динамічні навантаження, що обмежує область використання. В основу корисної моделі поставлена задача зменшення жорсткості шляхом введення в конструкцію додаткового елемента. Поставлена задача вирішується тим, що в ПШЗ, яке містить вал з повздовжнім пазом, який має отвір і лиску на кінцях, маточину з заглибленням на торці, а також шпонку в формі пружного циліндричного стрижня з відігнутими в протилежні сторони на різну довжину кінцями, менший з яких розташований в отворі вала, згідно корисної моделі новим є те, що воно додатково обладнано розміщеною в заглиблені маточини циліндричною вставкою з радіальним отвором, яка виконана з еластичного матеріалу, наприклад гуми, а більший кінець шпонки розташований в отворі вставки. Зазначені відмітні ознаки, в порівнянні з найближчим аналогом, забезпечують зменшення жорсткості, що інтенсифікує гасіння (розсіювання) крутильних коливань та динамічних навантажень і приводить до підвищення службових характеристик ПШЗ, розширюючи цим область використання. На фіг. 1 зображено ПШЗ, що заявляється, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. ПШЗ містить вал 1 з повздовжнім прямокутним, глибиною h пазом 2, який має отвір 3 і лиску 4 на кінцях. На валу 1 по рухомій посадці встановлена маточина 5, яка виконана, наприклад, у вигляді шестерні і має на торці заглиблення 6 в формі глухого, діаметром D, циліндричного отвору з радіальним прорізом 7. В заглибленні 6 розміщена виконана з еластичного матеріалу, наприклад гуми, циліндрична вставка 8 з радіальним отвором 9. Вал 1 і маточина 5 з'єднанні між собою шпонкою 10, яка виконана в формі пружного стрижня з відігнутими в протилежні сторони на різну довжину кільцями, менший з яких розташований в отворі 3 вала 1, а більший в отворі 9 вставки 8. В поперечному перерізі шпонка 10 має круглу, діаметром d, форму і виконана з пружного металевого дроту. Від осьового зміщення маточина 5 зафіксована закріпленою на валу 1 шайбою 11. Для збільшення навантажувальної здатності в ПШЗ може бути вставлено декілька шпонок (не показано). Працює ПШЗ наступним чином: При обертанні вал 1 приводить в обертовий рух розташовану в його подовжнім пазу 2 шпонку 10, яка зовнішнім кінцем 12 через вставку 8 з силою F (фіг. 2) тисне на поверхню заглиблення 6 маточини 5, викликаючи її обертання. При цьому, під дією сили F шпонка 10 на довжині L пружно скручується, а вставка 8 на одній із своїх сторін 13 стискується, внаслідок чого вал 1 провертається в маточині 5 на деякий кут α, забезпечуючи плавну передачу навантаження та гасіння коливань і динамічних навантажень. Так як величина кута α визначається сумою деформацій шпонки і вставки, замість тільки деформації шпонки в найближчому аналогу, то при рівних з аналогом інших умовах, жорсткість ПШЗ суттєво зменшується, а це інтенсифікує гасіння динамічних навантажень та крутильних коливань і приводить до розширення області використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пружне шпонкове з'єднання, що містить вал з повздовжнім пазом, який має отвір і лиску на кінцях, маточину з заглибленням на торці, а також шпонку в формі пружного циліндричного стрижня з відігнутими в протилежні сторони різними по довжині кінцями, менший з яких розташований в отворі вала, яке відрізняється тим, що воно обладнано розміщеною в 1 UA 78568 U заглиблені маточини циліндричною вставкою з радіальним отвором, яка виконана з еластичного матеріалу, наприклад гуми, а більший кінець шпонки розташований в отворі вставки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
