Голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

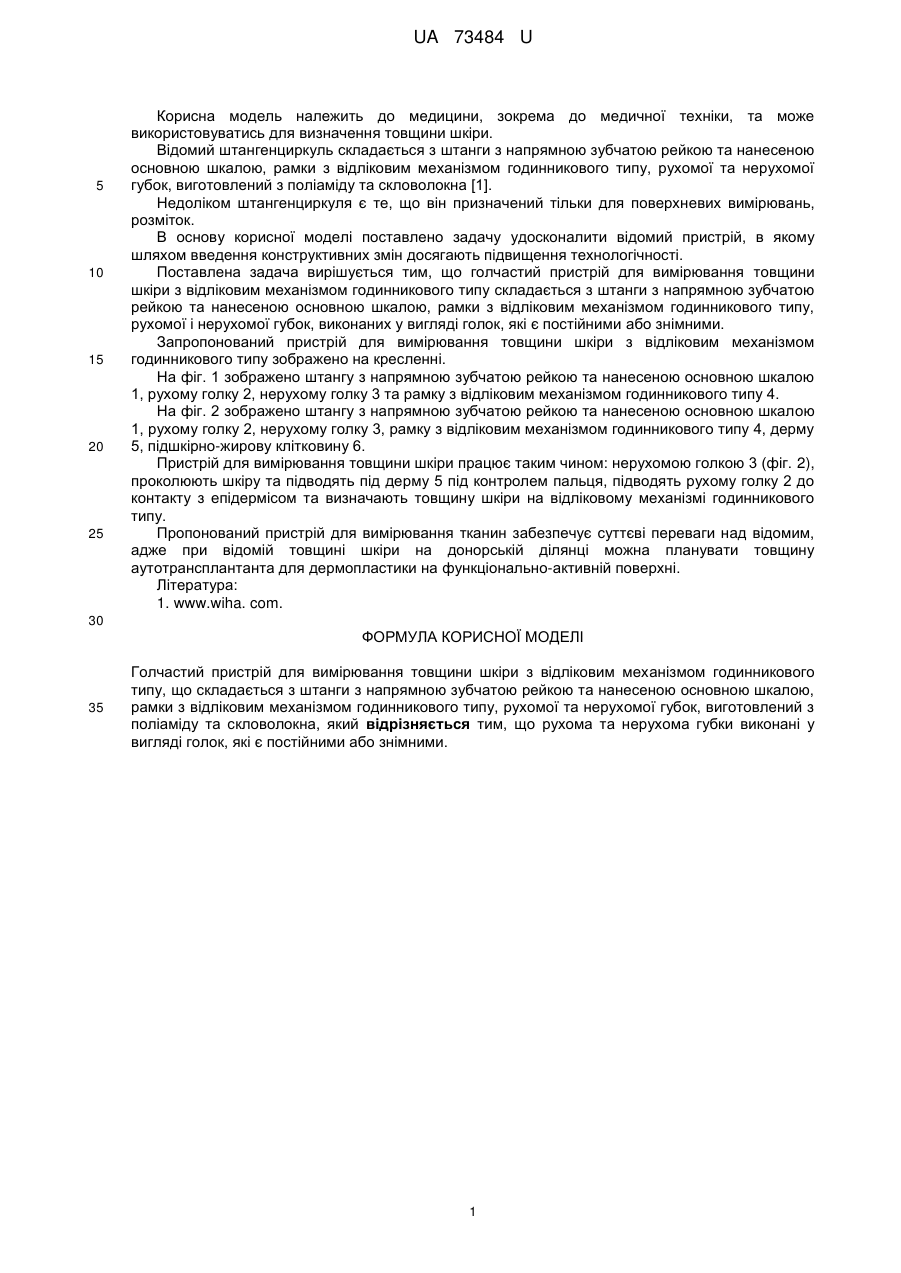

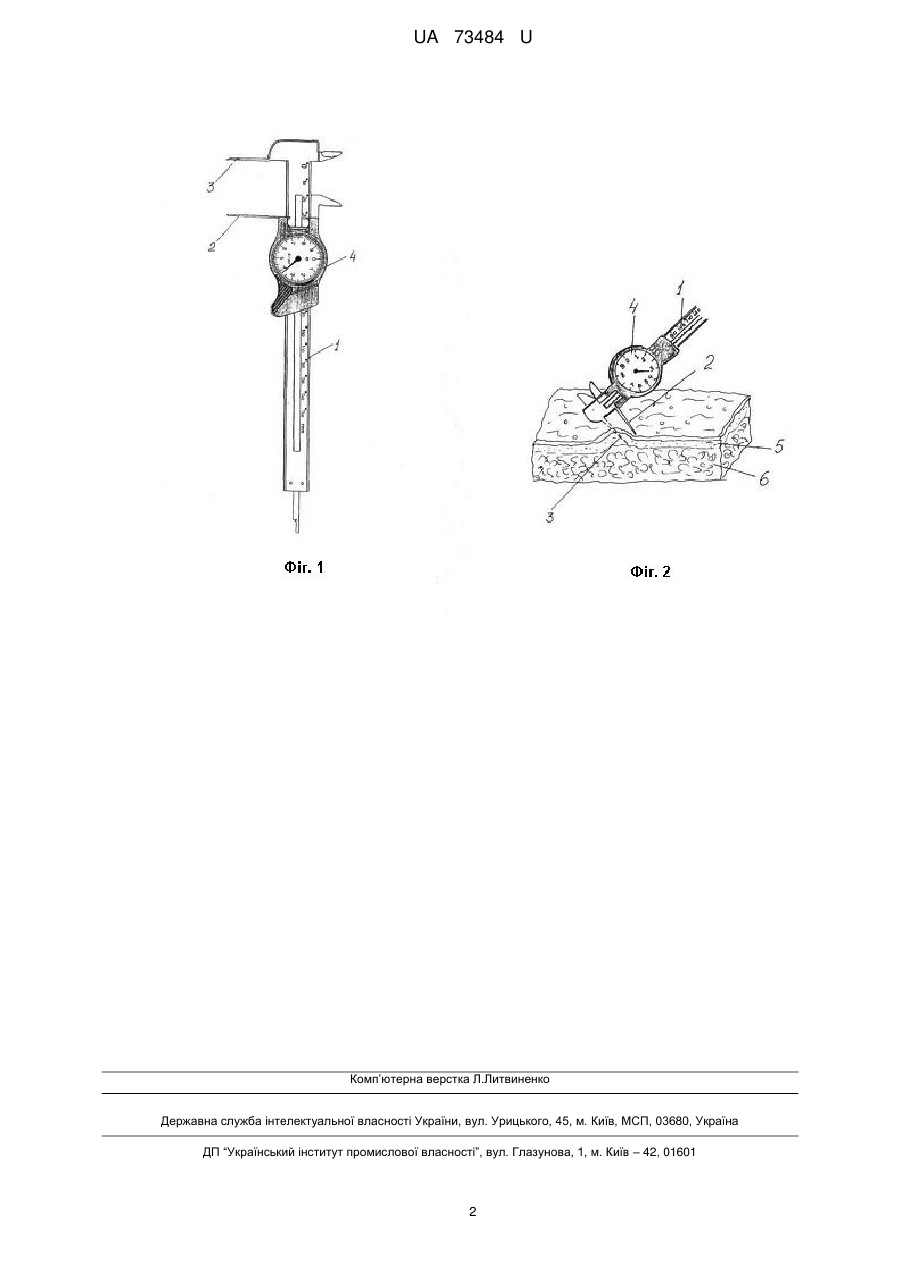

Реферат: UA 73484 U UA 73484 U 5 10 15 20 25 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої і нерухомої губок, виконаних у вигляді голок, які є постійними або знімними. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу зображено на кресленні. На фіг. 1 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому голку 2, нерухому голку 3 та рамку з відліковим механізмом годинникового типу 4. На фіг. 2 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому голку 2, нерухому голку 3, рамку з відліковим механізмом годинникового типу 4, дерму 5, підшкірно-жирову клітковину 6. Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою 3 (фіг. 2), проколюють шкіру та підводять під дерму 5 під контролем пальця, підводять рухому голку 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Література: 1. www.wiha. com. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що рухома та нерухома губки виконані у вигляді голок, які є постійними або знімними. 1 UA 73484 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
