Спосіб виготовлення труб

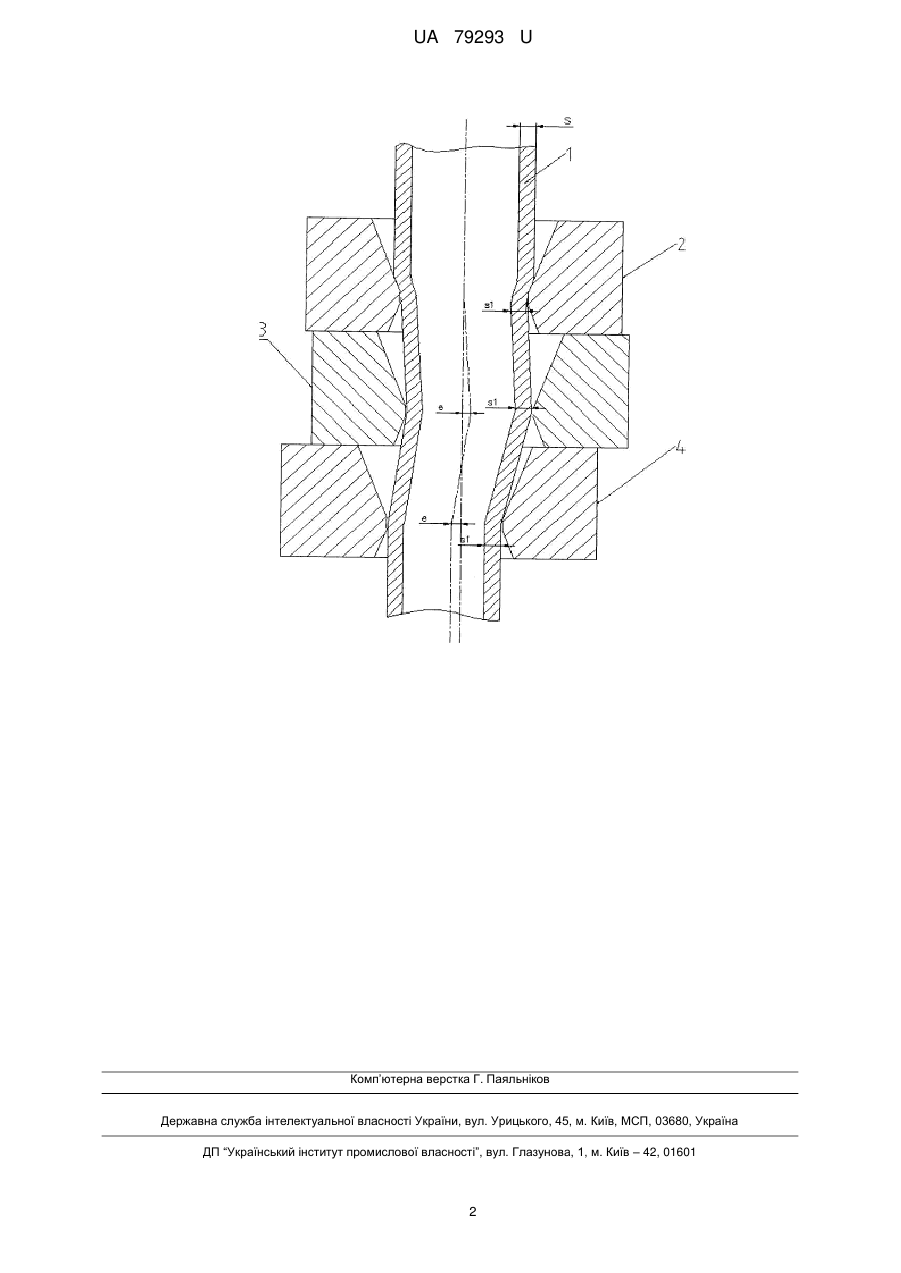

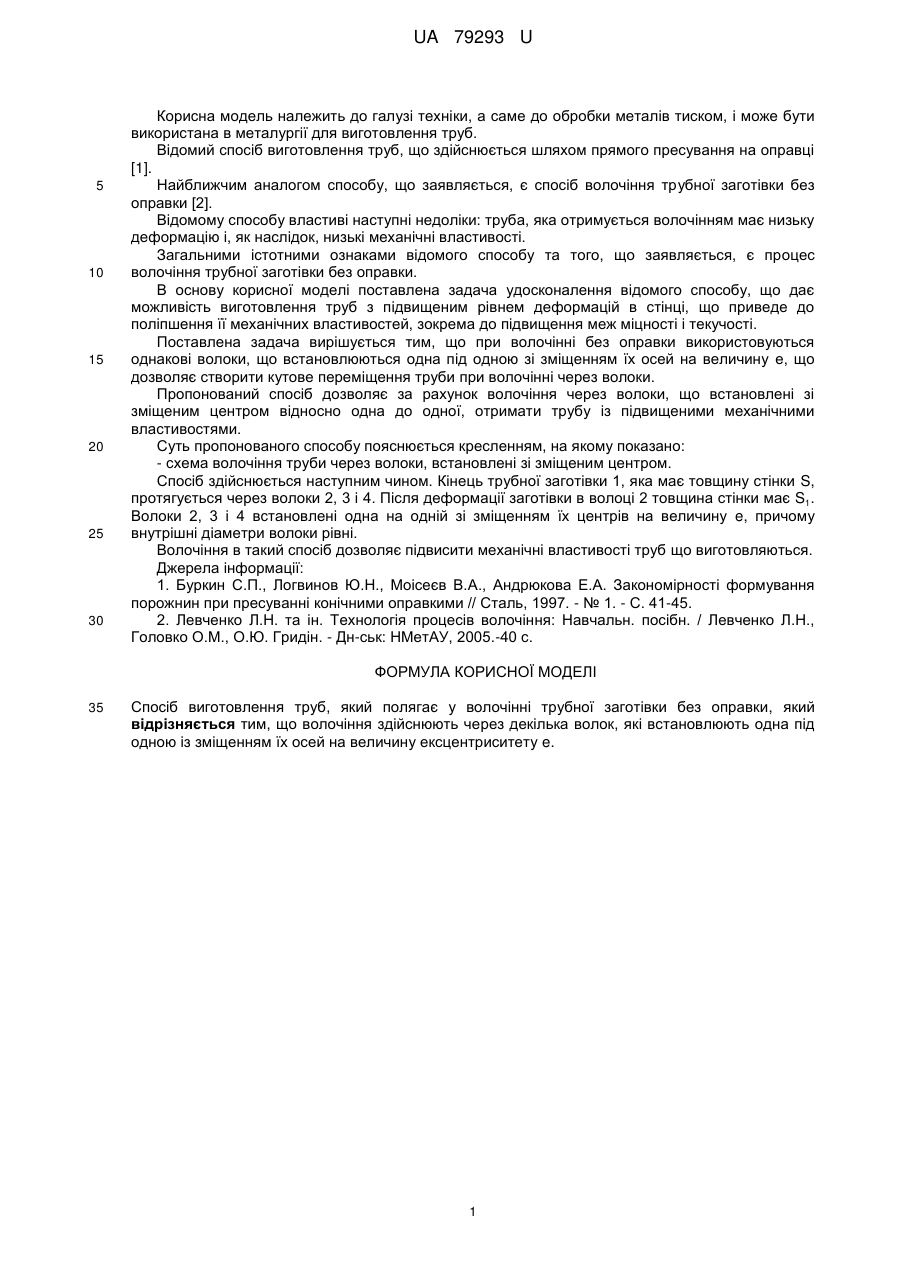

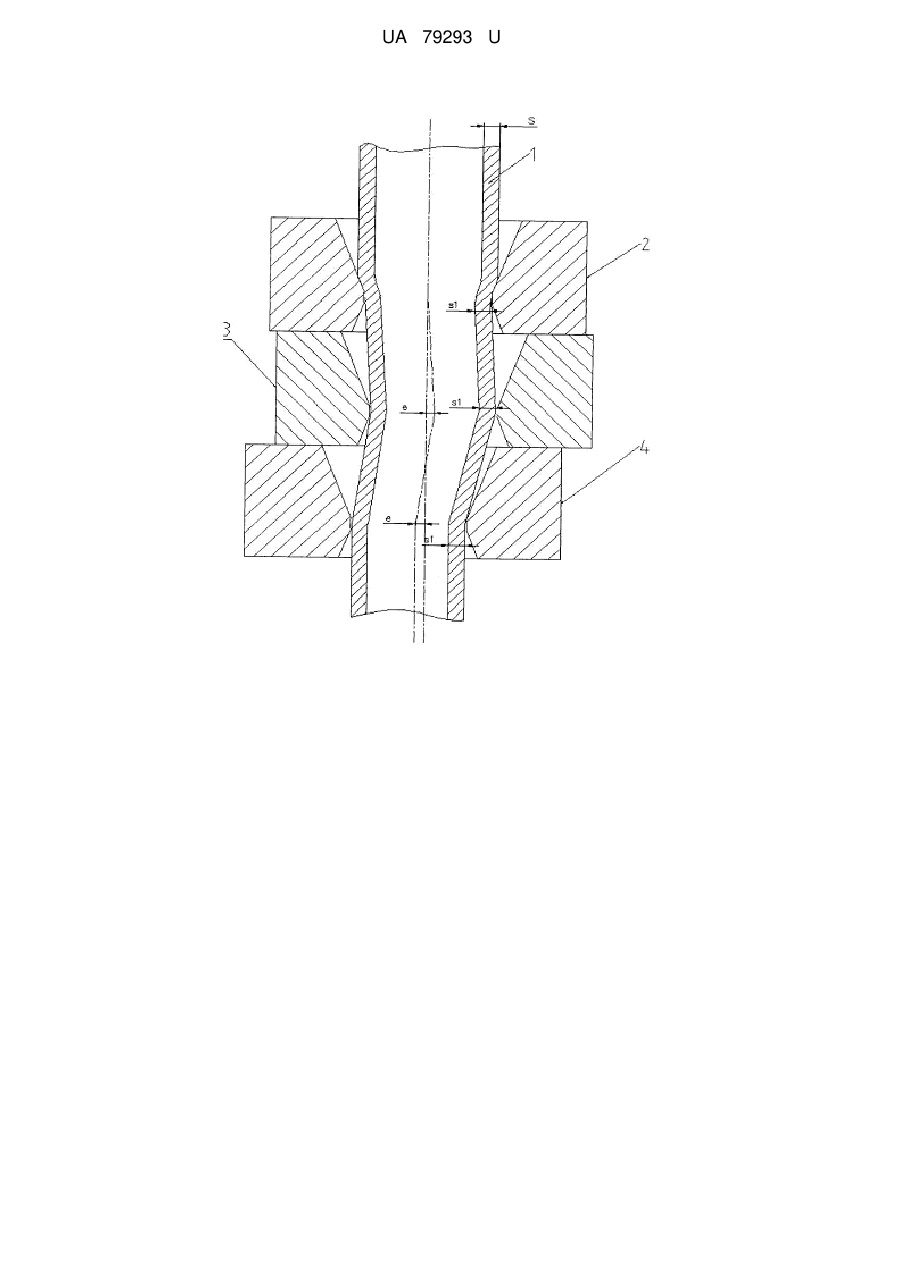

Реферат: Спосіб виготовлення труб полягає у волочінні трубної заготівки без оправки, яке здійснюють через декілька волок, встановлених одна під одною із зміщенням їх осей на величину ексцентриситету e. UA 79293 U (54) СПОСІБ ВИГОТОВЛЕННЯ ТРУБ UA 79293 U UA 79293 U 5 10 15 20 25 30 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути використана в металургії для виготовлення труб. Відомий спосіб виготовлення труб, що здійснюється шляхом прямого пресування на оправці [1]. Найближчим аналогом способу, що заявляється, є спосіб волочіння трубної заготівки без оправки [2]. Відомому способу властиві наступні недоліки: труба, яка отримується волочінням має низьку деформацію і, як наслідок, низькі механічні властивості. Загальними істотними ознаками відомого способу та того, що заявляється, є процес волочіння трубної заготівки без оправки. В основу корисної моделі поставлена задача удосконалення відомого способу, що дає можливість виготовлення труб з підвищеним рівнем деформацій в стінці, що приведе до поліпшення її механічних властивостей, зокрема до підвищення меж міцності і текучості. Поставлена задача вирішується тим, що при волочінні без оправки використовуються однакові волоки, що встановлюються одна під одною зі зміщенням їх осей на величину е, що дозволяє створити кутове переміщення труби при волочінні через волоки. Пропонований спосіб дозволяє за рахунок волочіння через волоки, що встановлені зі зміщеним центром відносно одна до одної, отримати трубу із підвищеними механічними властивостями. Суть пропонованого способу пояснюється кресленням, на якому показано: - схема волочіння труби через волоки, встановлені зі зміщеним центром. Спосіб здійснюється наступним чином. Кінець трубної заготівки 1, яка має товщину стінки S, протягується через волоки 2, 3 і 4. Після деформації заготівки в волоці 2 товщина стінки має S1. Волоки 2, 3 і 4 встановлені одна на одній зі зміщенням їх центрів на величину e, причому внутрішні діаметри волоки рівні. Волочіння в такий спосіб дозволяє підвисити механічні властивості труб що виготовляються. Джерела інформації: 1. Буркин С.П., Логвинов Ю.Н., Моісеєв В.Α., Андрюкова Е.А. Закономірності формування порожнин при пресуванні конічними оправкими // Сталь, 1997. - № 1. - С. 41-45. 2. Левченко Л.Н. та ін. Технологія процесів волочіння: Навчальн. посібн. / Левченко Л.Н., Головко О.М., О.Ю. Гридін. - Дн-ськ: НМетАУ, 2005.-40 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб виготовлення труб, який полягає у волочінні трубної заготівки без оправки, який відрізняється тим, що волочіння здійснюють через декілька волок, які встановлюють одна під одною із зміщенням їх осей на величину ексцентриситету e. 1 UA 79293 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
