Глибинний тензодатчик

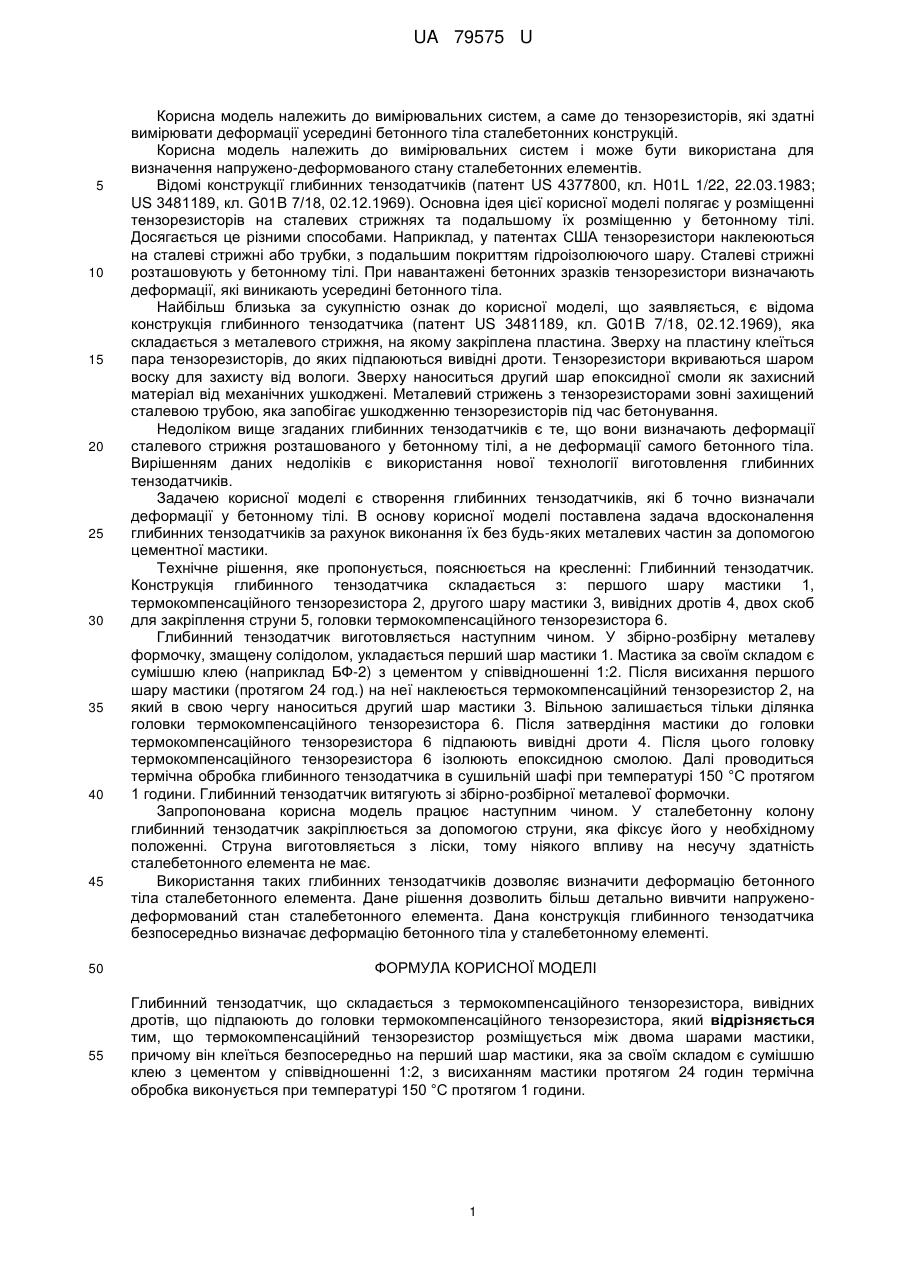

Реферат: UA 79575 U UA 79575 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальних систем, а саме до тензорезисторів, які здатні вимірювати деформації усередині бетонного тіла сталебетонних конструкцій. Корисна модель належить до вимірювальних систем і може бути використана для визначення напружено-деформованого стану сталебетонних елементів. Відомі конструкції глибинних тензодатчиків (патент US 4377800, кл. H01L 1/22, 22.03.1983; US 3481189, кл. G01B 7/18, 02.12.1969). Основна ідея цієї корисної моделі полягає у розміщенні тензорезисторів на сталевих стрижнях та подальшому їх розміщенню у бетонному тілі. Досягається це різними способами. Наприклад, у патентах США тензорезистори наклеюються на сталеві стрижні або трубки, з подальшим покриттям гідроізолюючого шару. Сталеві стрижні розташовують у бетонному тілі. При навантажені бетонних зразків тензорезистори визначають деформації, які виникають усередині бетонного тіла. Найбільш близька за сукупністю ознак до корисної моделі, що заявляється, є відома конструкція глибинного тензодатчика (патент US 3481189, кл. G01B 7/18, 02.12.1969), яка складається з металевого стрижня, на якому закріплена пластина. Зверху на пластину клеїться пара тензорезисторів, до яких підпаюються вивідні дроти. Тензорезистори вкриваються шаром воску для захисту від вологи. Зверху наноситься другий шар епоксидної смоли як захисний матеріал від механічних ушкоджені. Металевий стрижень з тензорезисторами зовні захищений сталевою трубою, яка запобігає ушкодженню тензорезисторів під час бетонування. Недоліком вище згаданих глибинних тензодатчиків є те, що вони визначають деформації сталевого стрижня розташованого у бетонному тілі, а не деформації самого бетонного тіла. Вирішенням даних недоліків є використання нової технології виготовлення глибинних тензодатчиків. Задачею корисної моделі є створення глибинних тензодатчиків, які б точно визначали деформації у бетонному тілі. В основу корисної моделі поставлена задача вдосконалення глибинних тензодатчиків за рахунок виконання їх без будь-яких металевих частин за допомогою цементної мастики. Технічне рішення, яке пропонується, пояснюється на кресленні: Глибинний тензодатчик. Конструкція глибинного тензодатчика складається з: першого шару мастики 1, термокомпенсаційного тензорезистора 2, другого шару мастики 3, вивідних дротів 4, двох скоб для закріплення струни 5, головки термокомпенсаційного тензорезистора 6. Глибинний тензодатчик виготовляється наступним чином. У збірно-розбірну металеву формочку, змащену солідолом, укладається перший шар мастики 1. Мастика за своїм складом є сумішшю клею (наприклад БФ-2) з цементом у співвідношенні 1:2. Після висихання першого шару мастики (протягом 24 год.) на неї наклеюється термокомпенсаційний тензорезистор 2, на який в свою чергу наноситься другий шар мастики 3. Вільною залишається тільки ділянка головки термокомпенсаційного тензорезистора 6. Після затвердіння мастики до головки термокомпенсаційного тензорезистора 6 підпаюють вивідні дроти 4. Після цього головку термокомпенсаційного тензорезистора 6 ізолюють епоксидною смолою. Далі проводиться термічна обробка глибинного тензодатчика в сушильній шафі при температурі 150 °C протягом 1 години. Глибинний тензодатчик витягують зі збірно-розбірної металевої формочки. Запропонована корисна модель працює наступним чином. У сталебетонну колону глибинний тензодатчик закріплюється за допомогою струни, яка фіксує його у необхідному положенні. Струна виготовляється з ліски, тому ніякого впливу на несучу здатність сталебетонного елемента не має. Використання таких глибинних тензодатчиків дозволяє визначити деформацію бетонного тіла сталебетонного елемента. Дане рішення дозволить більш детально вивчити напруженодеформований стан сталебетонного елемента. Дана конструкція глибинного тензодатчика безпосередньо визначає деформацію бетонного тіла у сталебетонному елементі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Глибинний тензодатчик, що складається з термокомпенсаційного тензорезистора, вивідних дротів, що підпаюють до головки термокомпенсаційного тензорезистора, який відрізняється тим, що термокомпенсаційний тензорезистор розміщується між двома шарами мастики, причому він клеїться безпосередньо на перший шар мастики, яка за своїм складом є сумішшю клею з цементом у співвідношенні 1:2, з висиханням мастики протягом 24 годин термічна обробка виконується при температурі 150 °С протягом 1 години. 1 UA 79575 U Комп’ютерна верстка Л. Литвиненко Державна службаінтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
