Вузол кріплення рейкового провідника до розстрільної балки

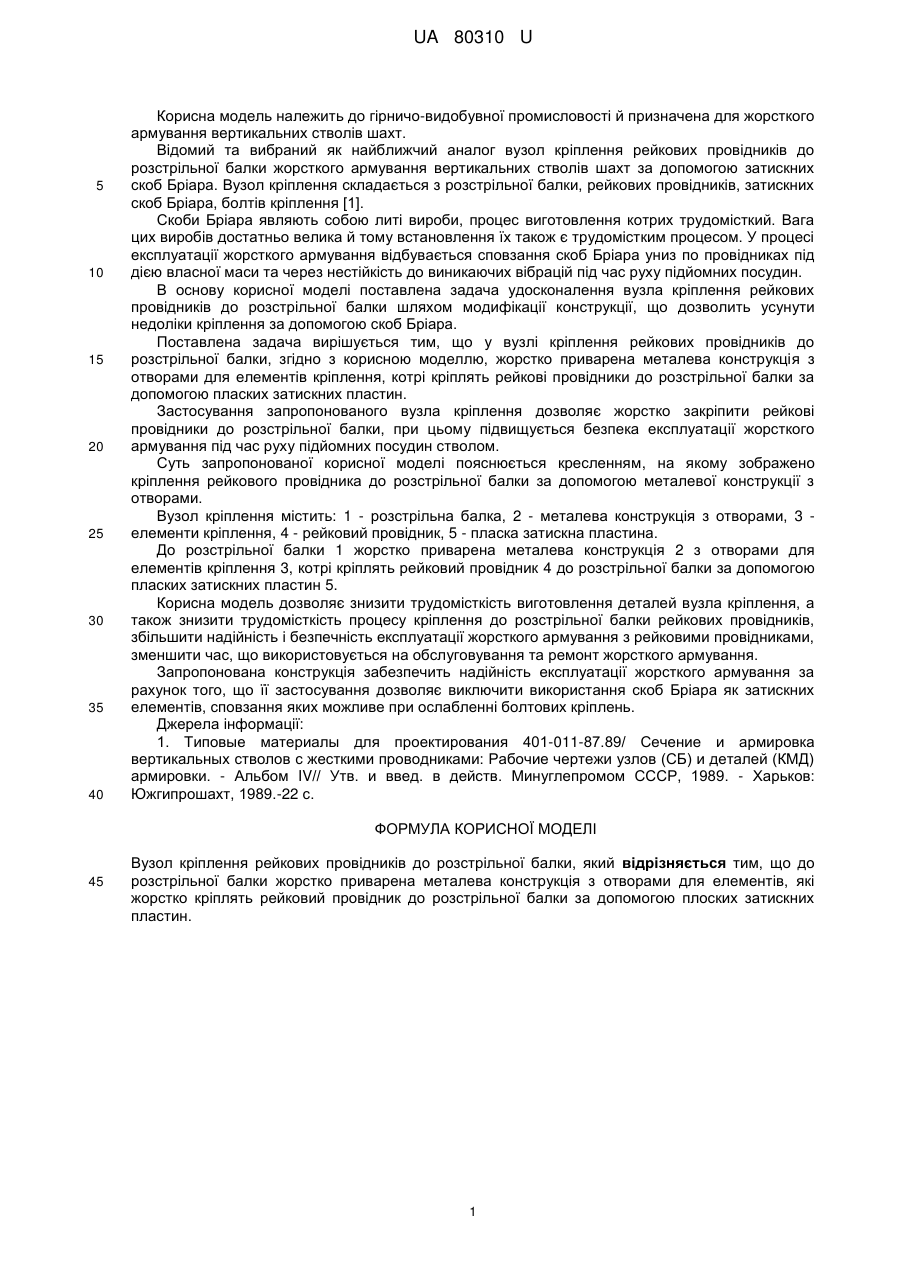

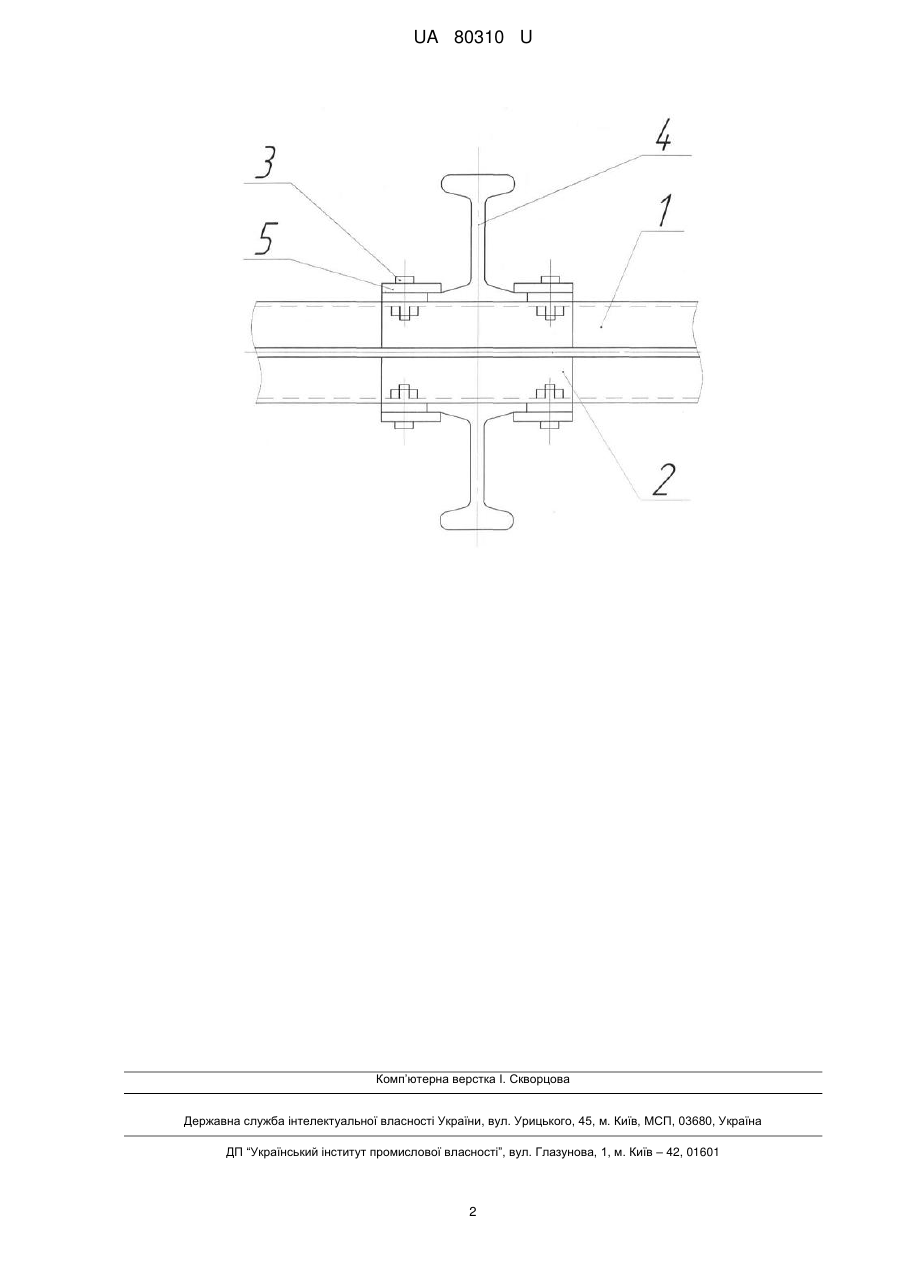

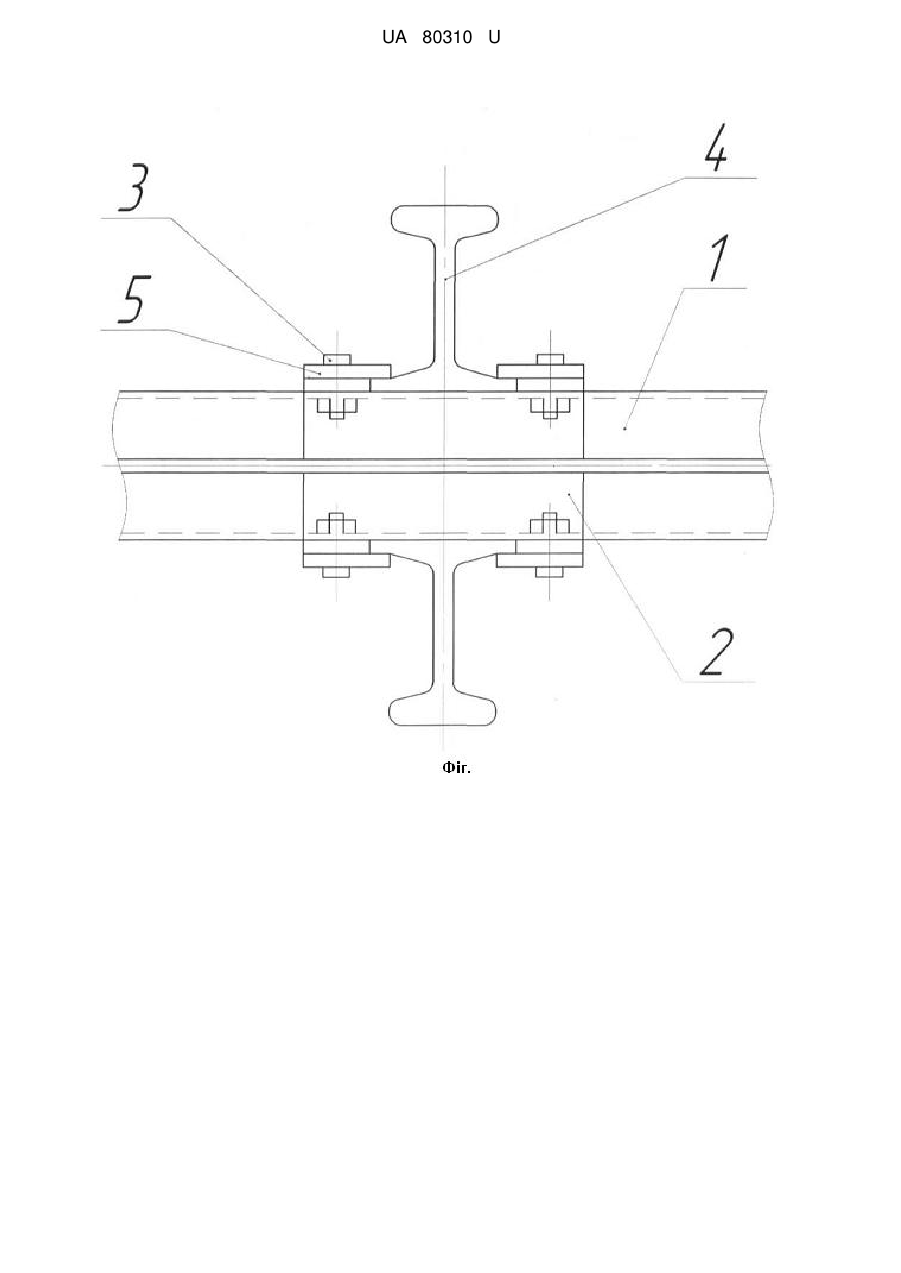

Реферат: Вузол кріплення рейкових провідників до розстрільної балки, у якому до розстрільної балки жорстко приварена металева конструкція з отворами для елементів, які жорстко кріплять рейковий провідник до розстрільної балки за допомогою плоских затискних пластин. UA 80310 U (54) ВУЗОЛ КРІПЛЕННЯ РЕЙКОВОГО ПРОВІДНИКА ДО РОЗСТРІЛЬНОЇ БАЛКИ UA 80310 U UA 80310 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничо-видобувної промисловості й призначена для жорсткого армування вертикальних стволів шахт. Відомий та вибраний як найближчий аналог вузол кріплення рейкових провідників до розстрільної балки жорсткого армування вертикальних стволів шахт за допомогою затискних скоб Бріара. Вузол кріплення складається з розстрільної балки, рейкових провідників, затискних скоб Бріара, болтів кріплення [1]. Скоби Бріара являють собою литі вироби, процес виготовлення котрих трудомісткий. Вага цих виробів достатньо велика й тому встановлення їх також є трудомістким процесом. У процесі експлуатації жорсткого армування відбувається сповзання скоб Бріара униз по провідниках під дією власної маси та через нестійкість до виникаючих вібрацій під час руху підйомних посудин. В основу корисної моделі поставлена задача удосконалення вузла кріплення рейкових провідників до розстрільної балки шляхом модифікації конструкції, що дозволить усунути недоліки кріплення за допомогою скоб Бріара. Поставлена задача вирішується тим, що у вузлі кріплення рейкових провідників до розстрільної балки, згідно з корисною моделлю, жорстко приварена металева конструкція з отворами для елементів кріплення, котрі кріплять рейкові провідники до розстрільної балки за допомогою пласких затискних пластин. Застосування запропонованого вузла кріплення дозволяє жорстко закріпити рейкові провідники до розстрільної балки, при цьому підвищується безпека експлуатації жорсткого армування під час руху підйомних посудин стволом. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено кріплення рейкового провідника до розстрільної балки за допомогою металевої конструкції з отворами. Вузол кріплення містить: 1 - розстрільна балка, 2 - металева конструкція з отворами, 3 елементи кріплення, 4 - рейковий провідник, 5 - пласка затискна пластина. До розстрільної балки 1 жорстко приварена металева конструкція 2 з отворами для елементів кріплення 3, котрі кріплять рейковий провідник 4 до розстрільної балки за допомогою пласких затискних пластин 5. Корисна модель дозволяє знизити трудомісткість виготовлення деталей вузла кріплення, а також знизити трудомісткість процесу кріплення до розстрільної балки рейкових провідників, збільшити надійність і безпечність експлуатації жорсткого армування з рейковими провідниками, зменшити час, що використовується на обслуговування та ремонт жорсткого армування. Запропонована конструкція забезпечить надійність експлуатації жорсткого армування за рахунок того, що її застосування дозволяє виключити використання скоб Бріара як затискних елементів, сповзання яких можливе при ослабленні болтових кріплень. Джерела інформації: 1. Типовые материалы для проектирования 401-011-87.89/ Сечение и армировка вертикальных стволов с жесткими проводниками: Рабочие чертежи узлов (СБ) и деталей (КМД) армировки. - Альбом IV// Утв. и введ. в действ. Минуглепромом СССР, 1989. - Харьков: Южгипрошахт, 1989.-22 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вузол кріплення рейкових провідників до розстрільної балки, який відрізняється тим, що до розстрільної балки жорстко приварена металева конструкція з отворами для елементів, які жорстко кріплять рейковий провідник до розстрільної балки за допомогою плоских затискних пластин. 1 UA 80310 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
