Пристрій для видалення центральної частини пенька

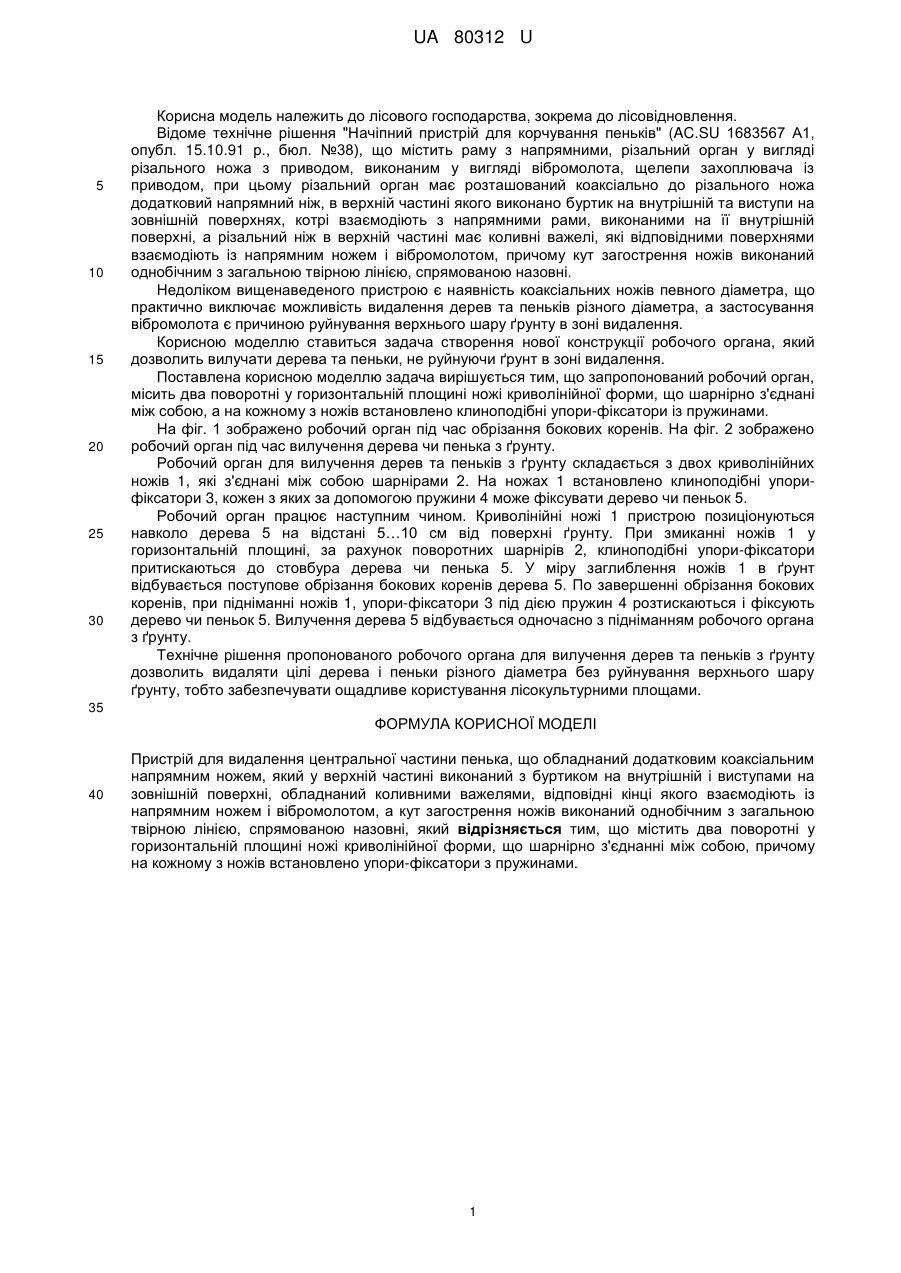

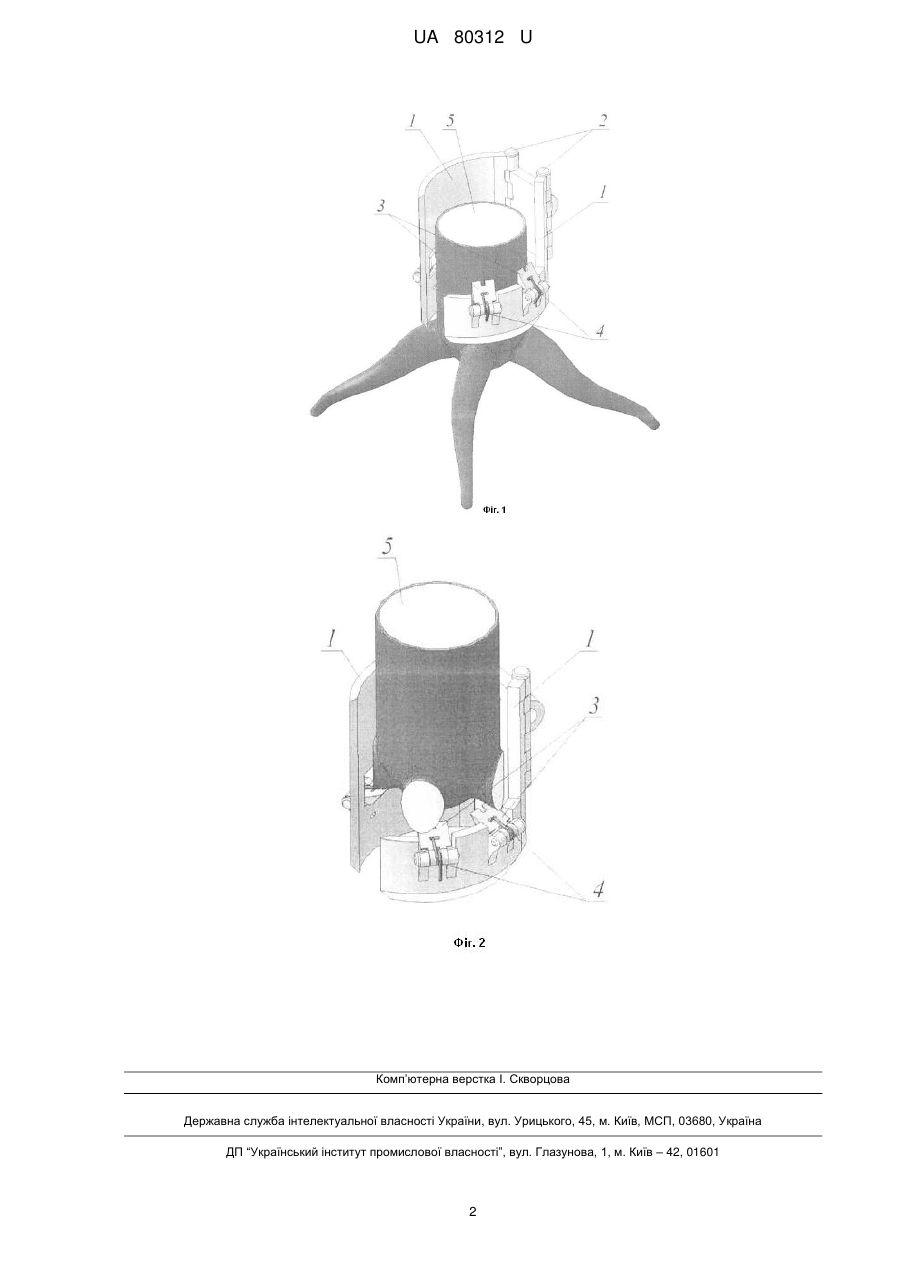

Реферат: Пристрій для видалення центральної частини пенька обладнаний додатковим коаксіальним напрямним ножем, який у верхній частині виконаний з буртиком на внутрішній і виступами на зовнішній поверхні, обладнаний коливними важелями, відповідні кінці якого взаємодіють із напрямним ножем і вібромолотом, а кут загострення ножів виконаний однобічним з загальною твірною лінією, спрямованою назовні. Він містить два поворотні у горизонтальній площині ножі криволінійної форми, що шарнірно з'єднанні між собою, причому на кожному з ножів встановлено упори-фіксатори з пружинами. UA 80312 U (54) ПРИСТРІЙ ДЛЯ ВИДАЛЕННЯ ЦЕНТРАЛЬНОЇ ЧАСТИНИ ПЕНЬКА UA 80312 U UA 80312 U 5 10 15 20 25 30 Корисна модель належить до лісового господарства, зокрема до лісовідновлення. Відоме технічне рішення "Начіпний пристрій для корчування пеньків" (AC.SU 1683567 А1, опубл. 15.10.91 р., бюл. №38), що містить раму з напрямними, різальний орган у вигляді різального ножа з приводом, виконаним у вигляді вібромолота, щелепи захоплювача із приводом, при цьому різальний орган має розташований коаксіально до різального ножа додатковий напрямний ніж, в верхній частині якого виконано буртик на внутрішній та виступи на зовнішній поверхнях, котрі взаємодіють з напрямними рами, виконаними на її внутрішній поверхні, а різальний ніж в верхній частині має коливні важелі, які відповідними поверхнями взаємодіють із напрямним ножем і вібромолотом, причому кут загострення ножів виконаний однобічним з загальною твірною лінією, спрямованою назовні. Недоліком вищенаведеного пристрою є наявність коаксіальних ножів певного діаметра, що практично виключає можливість видалення дерев та пеньків різного діаметра, а застосування вібромолота є причиною руйнування верхнього шару ґрунту в зоні видалення. Корисною моделлю ставиться задача створення нової конструкції робочого органа, який дозволить вилучати дерева та пеньки, не руйнуючи ґрунт в зоні видалення. Поставлена корисною моделлю задача вирішується тим, що запропонований робочий орган, місить два поворотні у горизонтальній площині ножі криволінійної форми, що шарнірно з'єднані між собою, а на кожному з ножів встановлено клиноподібні упори-фіксатори із пружинами. На фіг. 1 зображено робочий орган під час обрізання бокових коренів. На фіг. 2 зображено робочий орган під час вилучення дерева чи пенька з ґрунту. Робочий орган для вилучення дерев та пеньків з ґрунту складається з двох криволінійних ножів 1, які з'єднані між собою шарнірами 2. На ножах 1 встановлено клиноподібні упорифіксатори 3, кожен з яких за допомогою пружини 4 може фіксувати дерево чи пеньок 5. Робочий орган працює наступним чином. Криволінійні ножі 1 пристрою позиціонуються навколо дерева 5 на відстані 5…10 см від поверхні ґрунту. При змиканні ножів 1 у горизонтальній площині, за рахунок поворотних шарнірів 2, клиноподібні упори-фіксатори притискаються до стовбура дерева чи пенька 5. У міру заглиблення ножів 1 в ґрунт відбувається поступове обрізання бокових коренів дерева 5. По завершенні обрізання бокових коренів, при підніманні ножів 1, упори-фіксатори 3 під дією пружин 4 розтискаються і фіксують дерево чи пеньок 5. Вилучення дерева 5 відбувається одночасно з підніманням робочого органа з ґрунту. Технічне рішення пропонованого робочого органа для вилучення дерев та пеньків з ґрунту дозволить видаляти цілі дерева і пеньки різного діаметра без руйнування верхнього шару ґрунту, тобто забезпечувати ощадливе користування лісокультурними площами. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для видалення центральної частини пенька, що обладнаний додатковим коаксіальним напрямним ножем, який у верхній частині виконаний з буртиком на внутрішній і виступами на зовнішній поверхні, обладнаний коливними важелями, відповідні кінці якого взаємодіють із напрямним ножем і вібромолотом, а кут загострення ножів виконаний однобічним з загальною твірною лінією, спрямованою назовні, який відрізняється тим, що містить два поворотні у горизонтальній площині ножі криволінійної форми, що шарнірно з'єднанні між собою, причому на кожному з ножів встановлено упори-фіксатори з пружинами. 1 UA 80312 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
