Змішувач сипких матеріалів

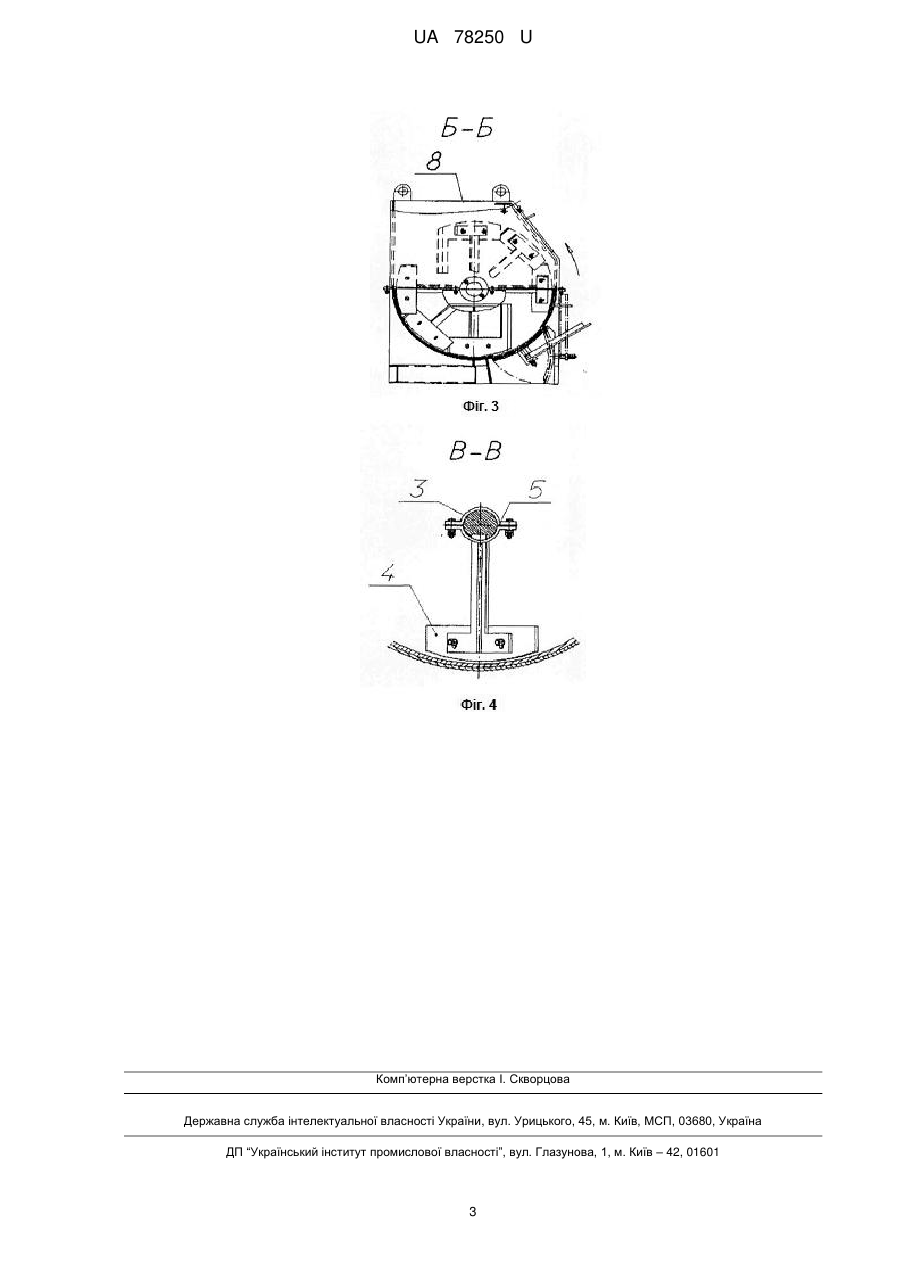

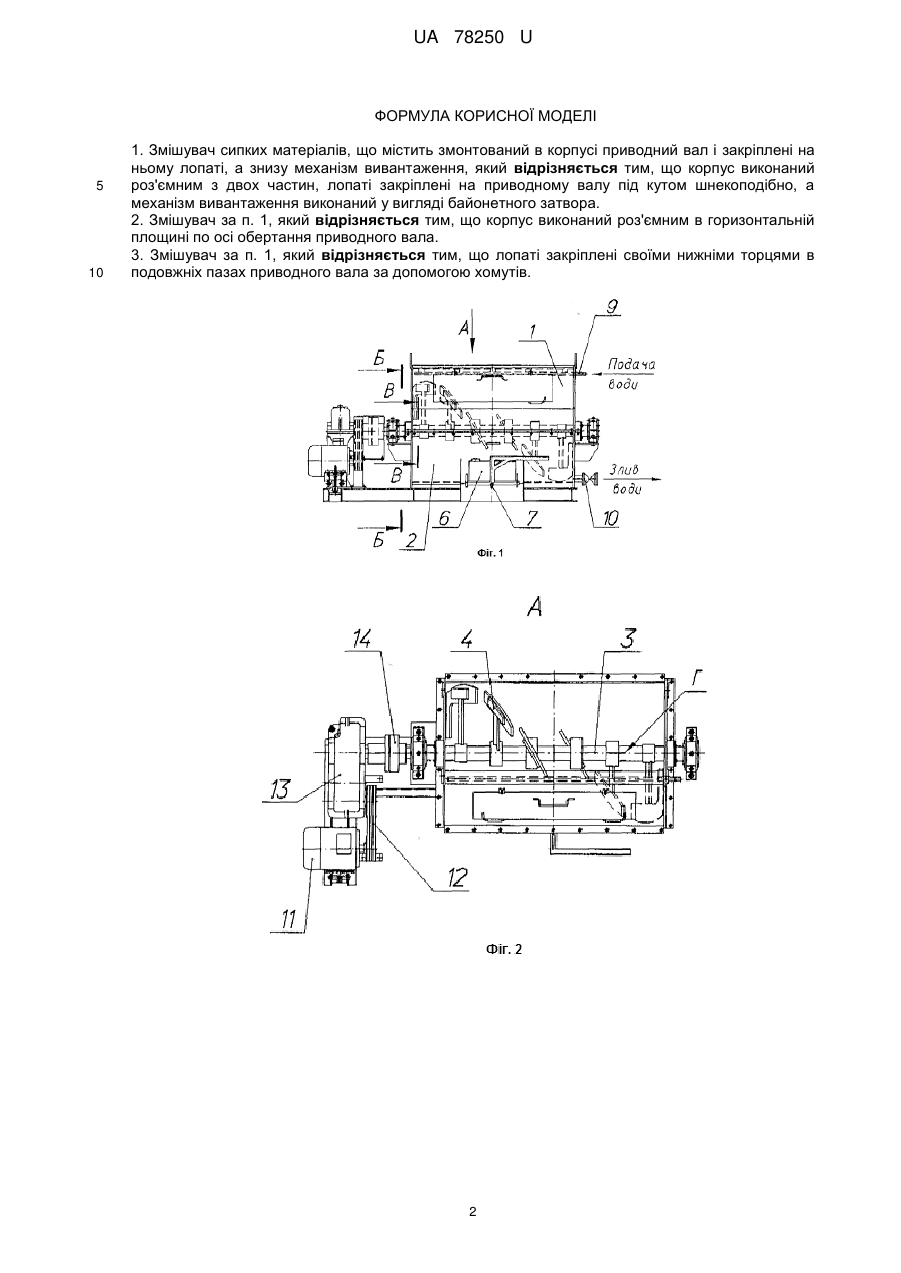

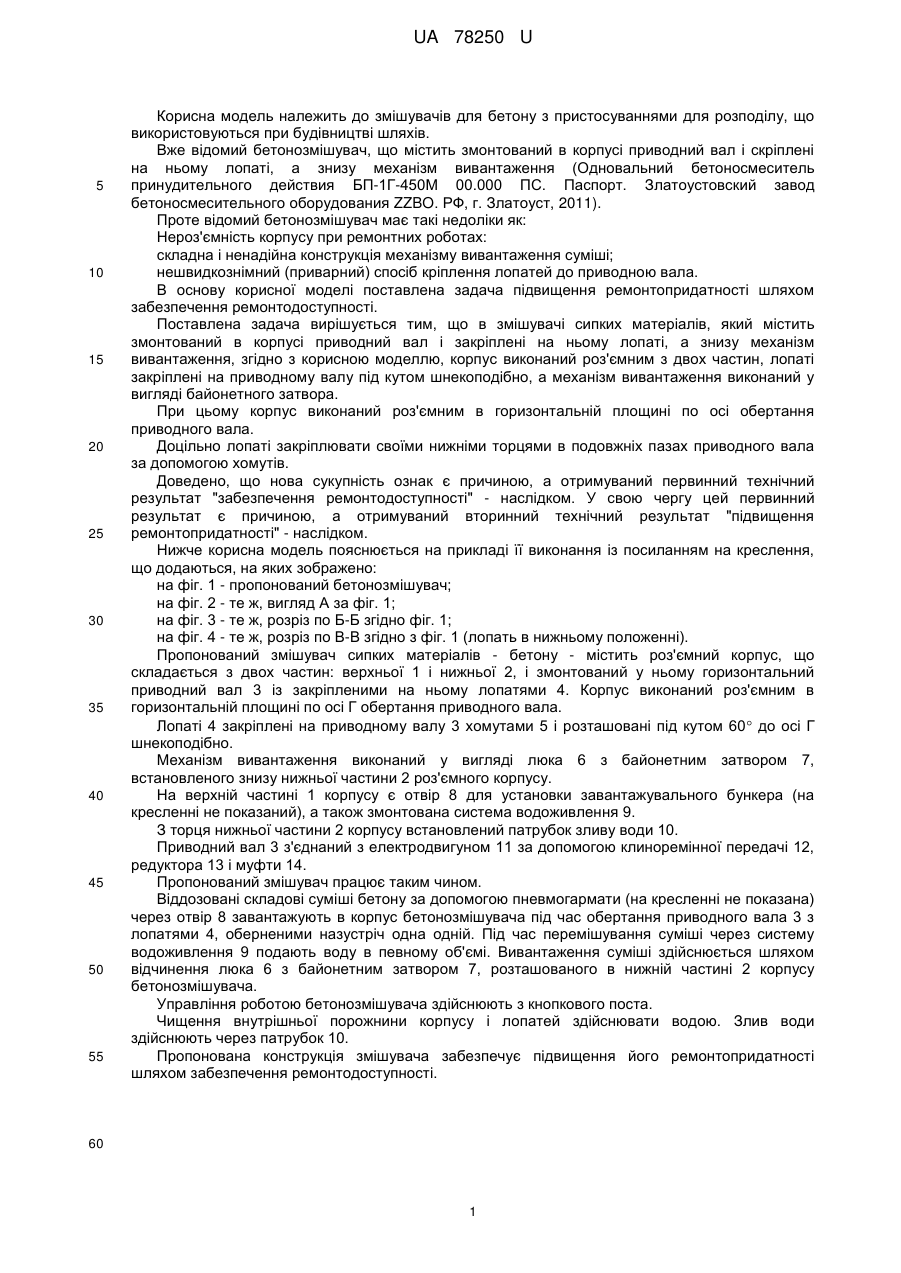

Реферат: Змішувач сипких матеріалів містить змонтований в корпусі приводний вал і закріплені на ньому лопаті, а знизу механізм вивантаження. Корпус виконаний роз'ємним з двох частин, лопаті закріплені на приводному валу під кутом шнекоподібно, а механізм вивантаження виконаний у вигляді байонетного затвора. UA 78250 U (54) ЗМІШУВАЧ СИПКИХ МАТЕРІАЛІВ UA 78250 U UA 78250 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до змішувачів для бетону з пристосуваннями для розподілу, що використовуються при будівництві шляхів. Вже відомий бетонозмішувач, що містить змонтований в корпусі приводний вал і скріплені на ньому лопаті, а знизу механізм вивантаження (Одновальний бетоносмеситель принудительного действия БП-1Г-450М 00.000 ПС. Паспорт. Златоустовский завод бетоносмесительного оборудования ZZBO. РФ, г. Златоуст, 2011). Проте відомий бетонозмішувач має такі недоліки як: Нероз'ємність корпусу при ремонтних роботах: складна і ненадійна конструкція механізму вивантаження суміші; нешвидкознімний (приварний) спосіб кріплення лопатей до приводною вала. В основу корисної моделі поставлена задача підвищення ремонтопридатності шляхом забезпечення ремонтодоступності. Поставлена задача вирішується тим, що в змішувачі сипких матеріалів, який містить змонтований в корпусі приводний вал і закріплені на ньому лопаті, а знизу механізм вивантаження, згідно з корисною моделлю, корпус виконаний роз'ємним з двох частин, лопаті закріплені на приводному валу під кутом шнекоподібно, а механізм вивантаження виконаний у вигляді байонетного затвора. При цьому корпус виконаний роз'ємним в горизонтальній площині по осі обертання приводного вала. Доцільно лопаті закріплювати своїми нижніми торцями в подовжніх пазах приводного вала за допомогою хомутів. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "забезпечення ремонтодоступності" - наслідком. У свою чергу цей первинний результат є причиною, а отримуваний вторинний технічний результат "підвищення ремонтопридатності" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання із посиланням на креслення, що додаються, на яких зображено: на фіг. 1 - пропонований бетонозмішувач; на фіг. 2 - те ж, вигляд А за фіг. 1; на фіг. 3 - те ж, розріз по Б-Б згідно фіг. 1; на фіг. 4 - те ж, розріз по В-В згідно з фіг. 1 (лопать в нижньому положенні). Пропонований змішувач сипких матеріалів - бетону - містить роз'ємний корпус, що складається з двох частин: верхньої 1 і нижньої 2, і змонтований у ньому горизонтальний приводний вал 3 із закріпленими на ньому лопатями 4. Корпус виконаний роз'ємним в горизонтальній площині по осі Г обертання приводного вала. Лопаті 4 закріплені на приводному валу 3 хомутами 5 і розташовані під кутом 60 до осі Г шнекоподібно. Механізм вивантаження виконаний у вигляді люка 6 з байонетним затвором 7, встановленого знизу нижньої частини 2 роз'ємного корпусу. На верхній частині 1 корпусу є отвір 8 для установки завантажувального бункера (на кресленні не показаний), а також змонтована система водоживлення 9. З торця нижньої частини 2 корпусу встановлений патрубок зливу води 10. Приводний вал 3 з'єднаний з електродвигуном 11 за допомогою клиноремінної передачі 12, редуктора 13 і муфти 14. Пропонований змішувач працює таким чином. Віддозовані складові суміші бетону за допомогою пневмогармати (на кресленні не показана) через отвір 8 завантажують в корпус бетонозмішувача під час обертання приводного вала 3 з лопатями 4, оберненими назустріч одна одній. Під час перемішування суміші через систему водоживлення 9 подають воду в певному об'ємі. Вивантаження суміші здійснюється шляхом відчинення люка 6 з байонетним затвором 7, розташованого в нижній частині 2 корпусу бетонозмішувача. Управління роботою бетонозмішувача здійснюють з кнопкового поста. Чищення внутрішньої порожнини корпусу і лопатей здійснювати водою. Злив води здійснюють через патрубок 10. Пропонована конструкція змішувача забезпечує підвищення його ремонтопридатності шляхом забезпечення ремонтодоступності. 60 1 UA 78250 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Змішувач сипких матеріалів, що містить змонтований в корпусі приводний вал і закріплені на ньому лопаті, а знизу механізм вивантаження, який відрізняється тим, що корпус виконаний роз'ємним з двох частин, лопаті закріплені на приводному валу під кутом шнекоподібно, а механізм вивантаження виконаний у вигляді байонетного затвора. 2. Змішувач за п. 1, який відрізняється тим, що корпус виконаний роз'ємним в горизонтальній площині по осі обертання приводного вала. 3. Змішувач за п. 1, який відрізняється тим, що лопаті закріплені своїми нижніми торцями в подовжніх пазах приводного вала за допомогою хомутів. 2 UA 78250 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
