Блок з’єднувальний безкапсульний

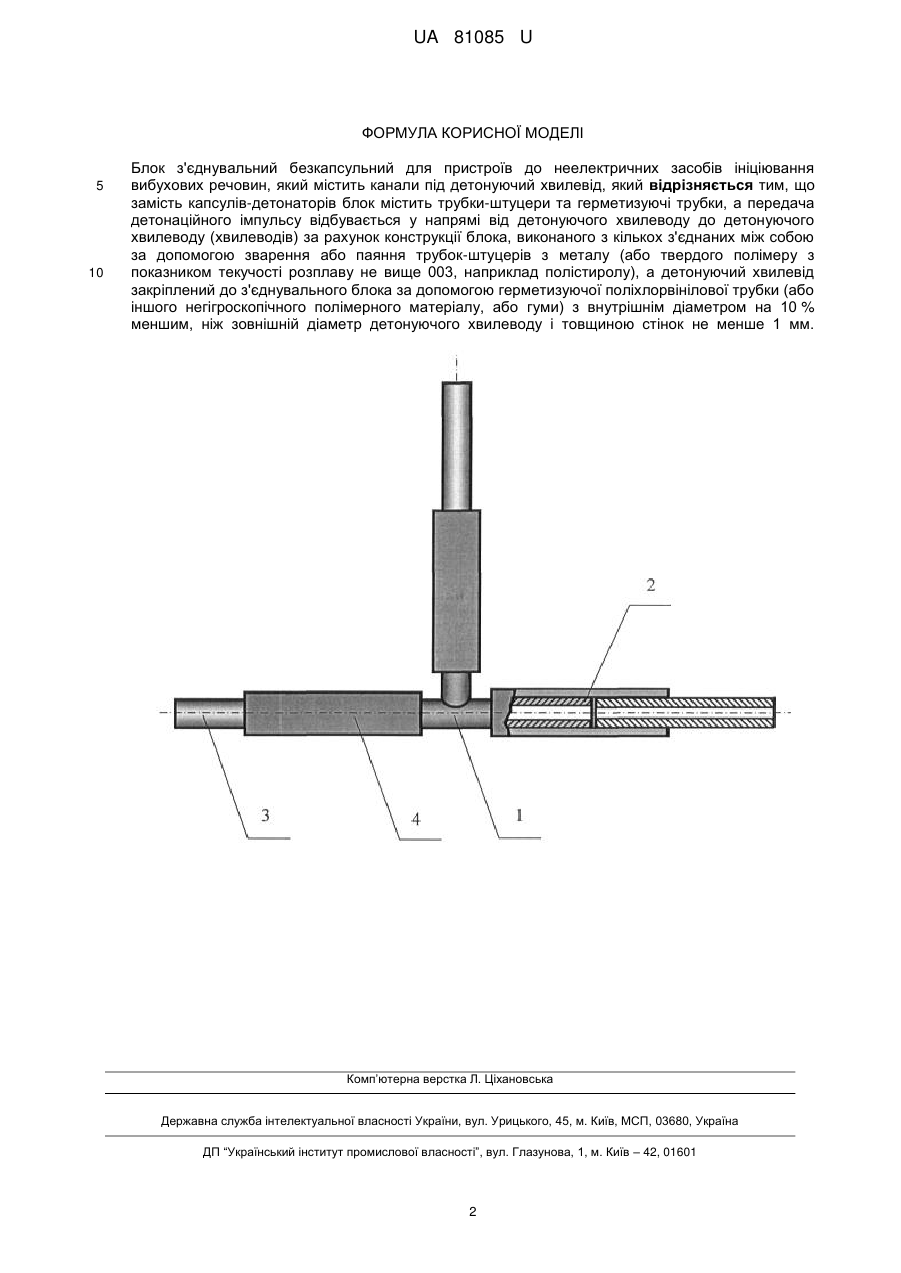

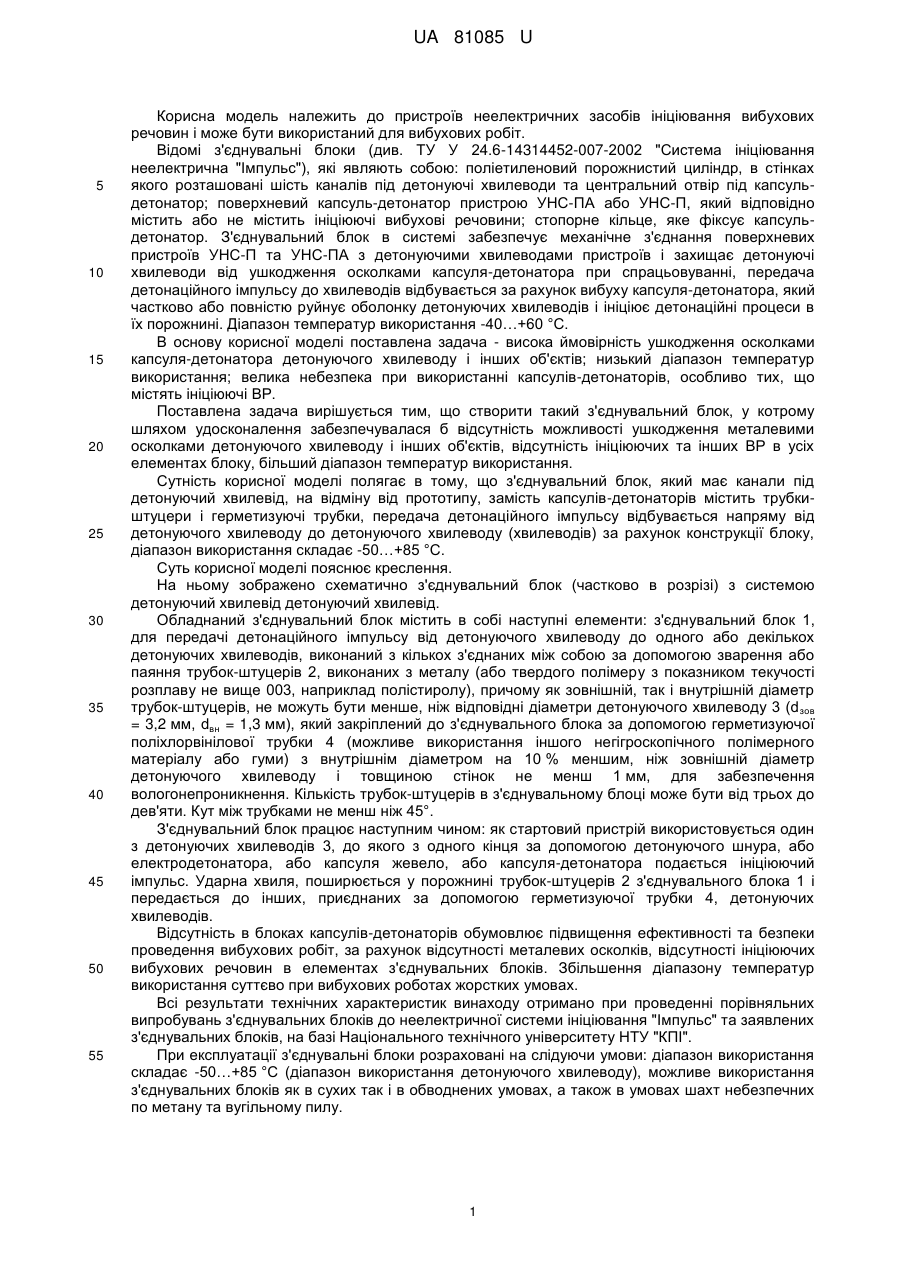

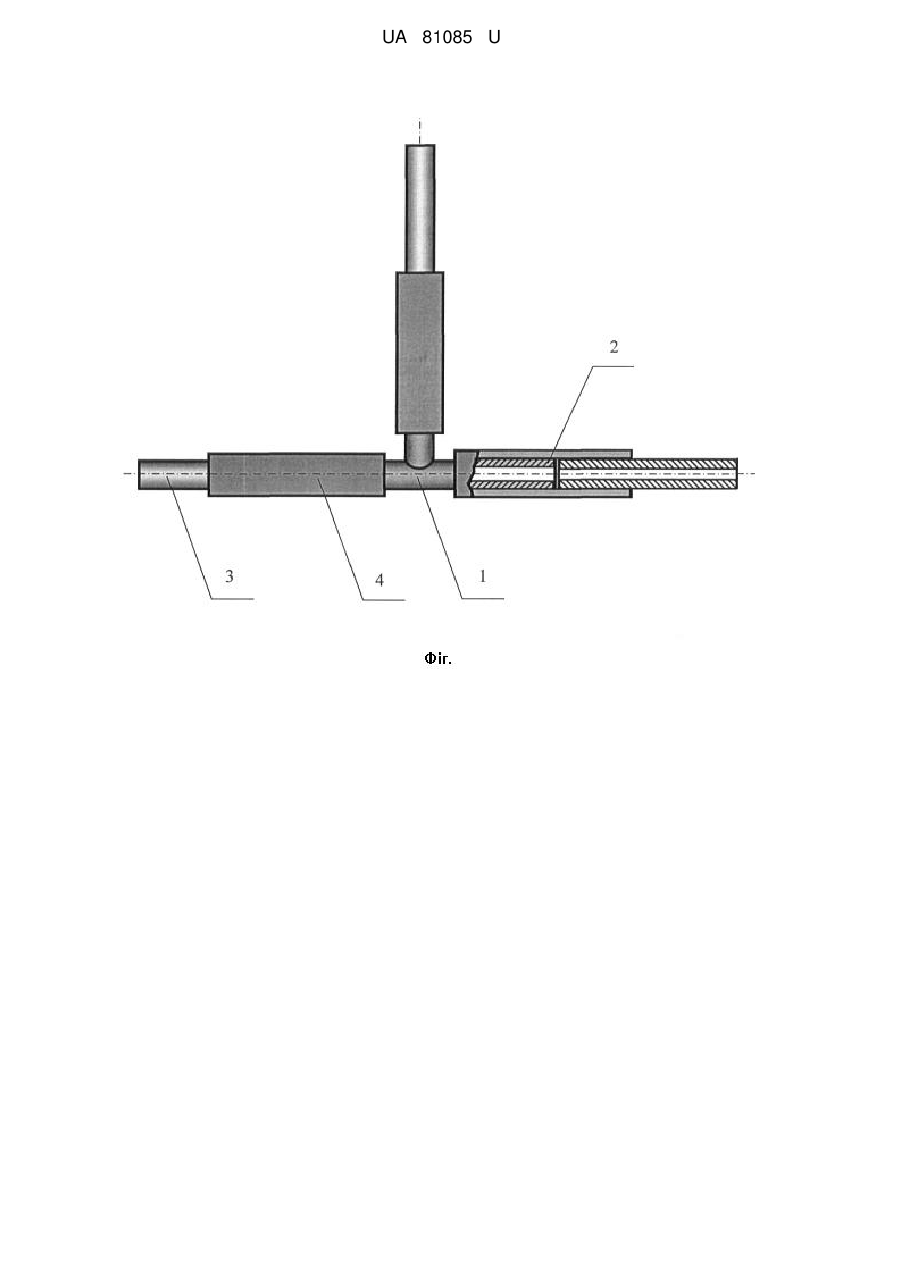

Реферат: Блок з'єднувальний безкапсульний для пристроїв до неелектричних засобів ініціювання вибухових речовин містить канали під детонуючий хвилевід. Замість капсулів-детонаторів, блок містить трубки-штуцери та герметизуючі трубки, а передача детонаційного імпульсу відбувається у напрямі від детонуючого хвилеводу до детонуючого хвилеводу (хвилеводів) за рахунок конструкції блока, виконаного з кількох з'єднаних між собою за допомогою зварення або паяння трубок-штуцерів з металу (або твердого полімеру з показником текучості розплаву не вище 003, наприклад полістиролу). Детонуючий хвилевід закріплений до з'єднувального блока за допомогою герметизуючої поліхлорвінілової трубки (або іншого негігроскопічного полімерного матеріалу, або гуми) з внутрішнім діаметром на 10 % меншим, ніж зовнішній діаметр детонуючого хвилеводу і товщиною стінок не менше 1 мм. UA 81085 U (54) БЛОК З'ЄДНУВАЛЬНИЙ БЕЗКАПСУЛЬНИЙ UA 81085 U UA 81085 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв неелектричних засобів ініціювання вибухових речовин і може бути використаний для вибухових робіт. Відомі з'єднувальні блоки (див. ТУ У 24.6-14314452-007-2002 "Система ініціювання неелектрична "Імпульс"), які являють собою: поліетиленовий порожнистий циліндр, в стінках якого розташовані шість каналів під детонуючі хвилеводи та центральний отвір під капсульдетонатор; поверхневий капсуль-детонатор пристрою УНС-ПА або УНС-П, який відповідно містить або не містить ініціюючі вибухові речовини; стопорне кільце, яке фіксує капсульдетонатор. З'єднувальний блок в системі забезпечує механічне з'єднання поверхневих пристроїв УНС-П та УНС-ПА з детонуючими хвилеводами пристроїв і захищає детонуючі хвилеводи від ушкодження осколками капсуля-детонатора при спрацьовуванні, передача детонаційного імпульсу до хвилеводів відбувається за рахунок вибуху капсуля-детонатора, який частково або повністю руйнує оболонку детонуючих хвилеводів і ініціює детонаційні процеси в їх порожнині. Діапазон температур використання -40…+60 °C. В основу корисної моделі поставлена задача - висока ймовірність ушкодження осколками капсуля-детонатора детонуючого хвилеводу і інших об'єктів; низький діапазон температур використання; велика небезпека при використанні капсулів-детонаторів, особливо тих, що містять ініціюючі ВР. Поставлена задача вирішується тим, що створити такий з'єднувальний блок, у котрому шляхом удосконалення забезпечувалася б відсутність можливості ушкодження металевими осколками детонуючого хвилеводу і інших об'єктів, відсутність ініціюючих та інших ВР в усіх елементах блоку, більший діапазон температур використання. Сутність корисної моделі полягає в тому, що з'єднувальний блок, який має канали під детонуючий хвилевід, на відміну від прототипу, замість капсулів-детонаторів містить трубкиштуцери і герметизуючі трубки, передача детонаційного імпульсу відбувається напряму від детонуючого хвилеводу до детонуючого хвилеводу (хвилеводів) за рахунок конструкції блоку, діапазон використання складає -50…+85 °C. Суть корисної моделі пояснює креслення. На ньому зображено схематично з'єднувальний блок (частково в розрізі) з системою детонуючий хвилевід детонуючий хвилевід. Обладнаний з'єднувальний блок містить в собі наступні елементи: з'єднувальний блок 1, для передачі детонаційного імпульсу від детонуючого хвилеводу до одного або декількох детонуючих хвилеводів, виконаний з кількох з'єднаних між собою за допомогою зварення або паяння трубок-штуцерів 2, виконаних з металу (або твердого полімеру з показником текучості розплаву не вище 003, наприклад полістиролу), причому як зовнішній, так і внутрішній діаметр трубок-штуцерів, не можуть бути менше, ніж відповідні діаметри детонуючого хвилеводу 3 (d зов = 3,2 мм, dвн = 1,3 мм), який закріплений до з'єднувального блока за допомогою герметизуючої поліхлорвінілової трубки 4 (можливе використання іншого негігроскопічного полімерного матеріалу або гуми) з внутрішнім діаметром на 10 % меншим, ніж зовнішній діаметр детонуючого хвилеводу і товщиною стінок не менш 1 мм, для забезпечення вологонепроникнення. Кількість трубок-штуцерів в з'єднувальному блоці може бути від трьох до дев'яти. Кут між трубками не менш ніж 45°. З'єднувальний блок працює наступним чином: як стартовий пристрій використовується один з детонуючих хвилеводів 3, до якого з одного кінця за допомогою детонуючого шнура, або електродетонатора, або капсуля жевело, або капсуля-детонатора подається ініціюючий імпульс. Ударна хвиля, поширюється у порожнині трубок-штуцерів 2 з'єднувального блока 1 і передається до інших, приєднаних за допомогою герметизуючої трубки 4, детонуючих хвилеводів. Відсутність в блоках капсулів-детонаторів обумовлює підвищення ефективності та безпеки проведення вибухових робіт, за рахунок відсутності металевих осколків, відсутності ініціюючих вибухових речовин в елементах з'єднувальних блоків. Збільшення діапазону температур використання суттєво при вибухових роботах жорстких умовах. Всі результати технічних характеристик винаходу отримано при проведенні порівняльних випробувань з'єднувальних блоків до неелектричної системи ініціювання "Імпульс" та заявлених з'єднувальних блоків, на базі Національного технічного університету НТУ "КПІ". При експлуатації з'єднувальні блоки розраховані на слідуючи умови: діапазон використання складає -50…+85 °C (діапазон використання детонуючого хвилеводу), можливе використання з'єднувальних блоків як в сухих так і в обводнених умовах, а також в умовах шахт небезпечних по метану та вугільному пилу. 1 UA 81085 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Блок з'єднувальний безкапсульний для пристроїв до неелектричних засобів ініціювання вибухових речовин, який містить канали під детонуючий хвилевід, який відрізняється тим, що замість капсулів-детонаторів блок містить трубки-штуцери та герметизуючі трубки, а передача детонаційного імпульсу відбувається у напрямі від детонуючого хвилеводу до детонуючого хвилеводу (хвилеводів) за рахунок конструкції блока, виконаного з кількох з'єднаних між собою за допомогою зварення або паяння трубок-штуцерів з металу (або твердого полімеру з показником текучості розплаву не вище 003, наприклад полістиролу), а детонуючий хвилевід закріплений до з'єднувального блока за допомогою герметизуючої поліхлорвінілової трубки (або іншого негігроскопічного полімерного матеріалу, або гуми) з внутрішнім діаметром на 10 % меншим, ніж зовнішній діаметр детонуючого хвилеводу і товщиною стінок не менше 1 мм. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
