Пристрій для нарізання зовнішньої різьби

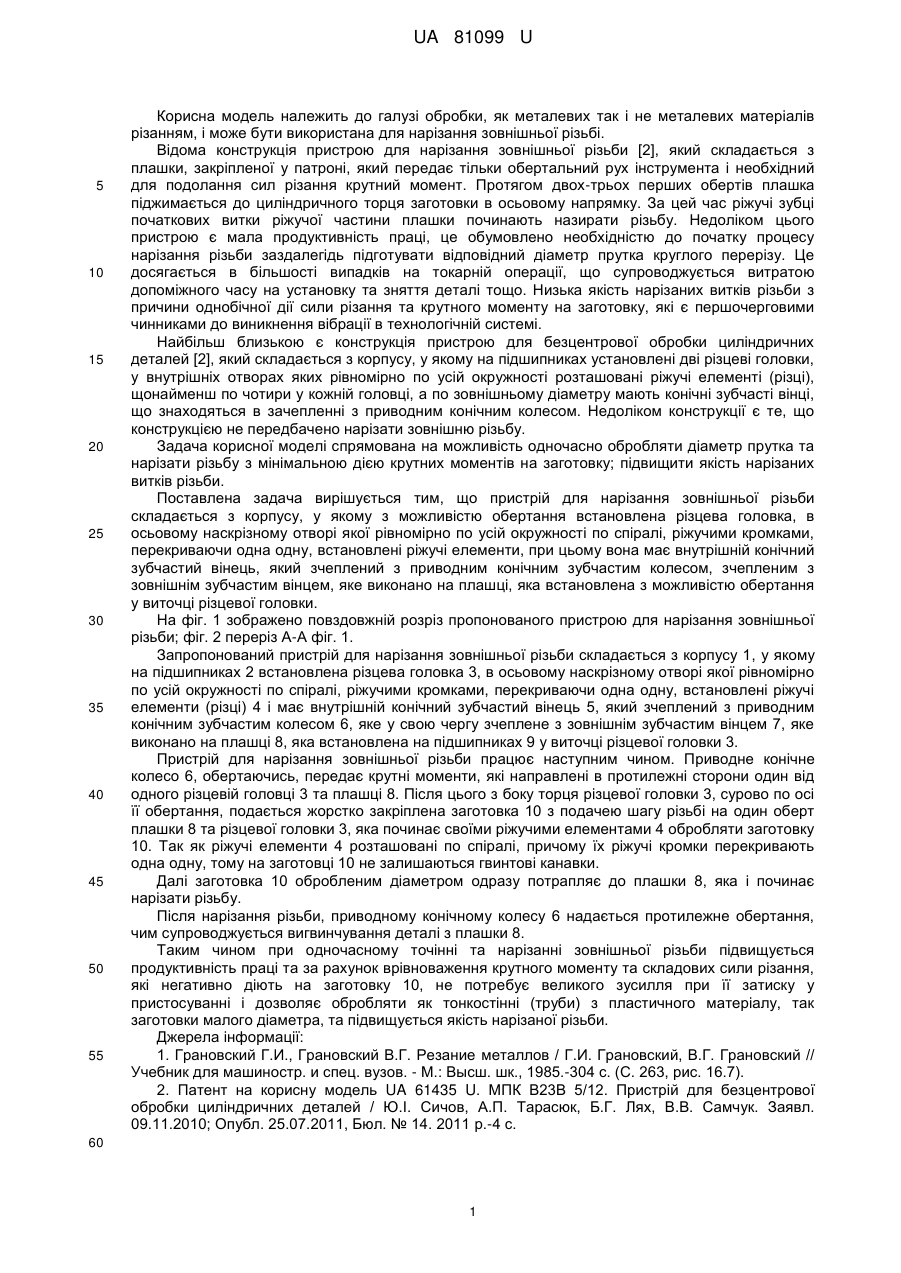

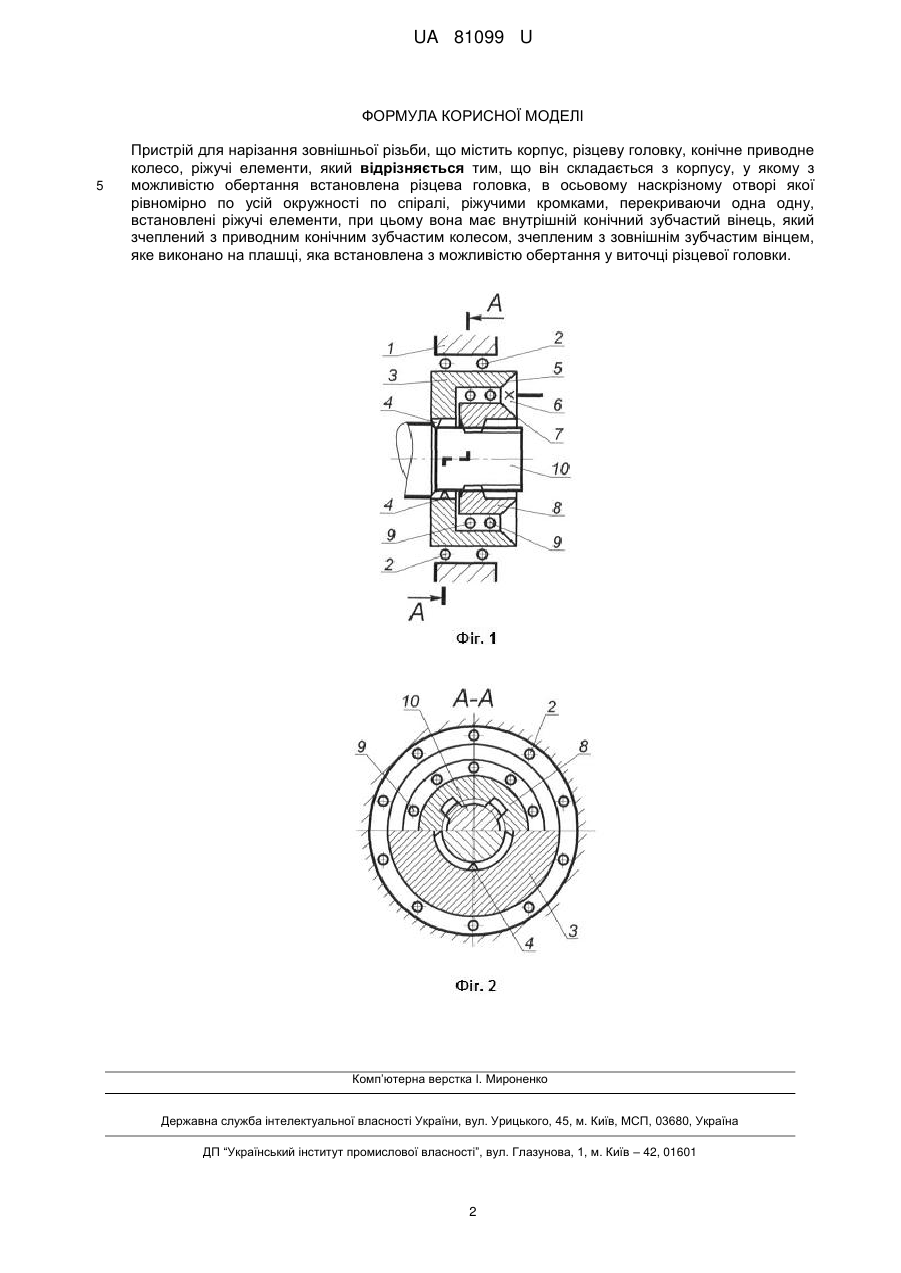

Реферат: Пристрій для нарізання зовнішньої різьби містить корпус, різцеву головку, конічне приводне колесо, ріжучі елементи приводним конічним зубчастим колесом, зовнішнім зубчастим вінцем, плашку. В корпусі встановлена різцева головка, в осьовому наскрізному отворі якої рівномірно по усій окружності по спіралі встановлені ріжучі елементи. При цьому різцева головка має внутрішній конічний зубчастий вінець,. UA 81099 U (54) ПРИСТРІЙ ДЛЯ НАРІЗАННЯ ЗОВНІШНЬОЇ РІЗЬБИ UA 81099 U UA 81099 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки, як металевих так і не металевих матеріалів різанням, і може бути використана для нарізання зовнішньої різьбі. Відома конструкція пристрою для нарізання зовнішньої різьби [2], який складається з плашки, закріпленої у патроні, який передає тільки обертальний рух інструмента і необхідний для подолання сил різання крутний момент. Протягом двох-трьох перших обертів плашка піджимається до циліндричного торця заготовки в осьовому напрямку. За цей час ріжучі зубці початкових витки ріжучої частини плашки починають назирати різьбу. Недоліком цього пристрою є мала продуктивність праці, це обумовлено необхідністю до початку процесу нарізання різьби заздалегідь підготувати відповідний діаметр прутка круглого перерізу. Це досягається в більшості випадків на токарній операції, що супроводжується витратою допоміжного часу на установку та зняття деталі тощо. Низька якість нарізаних витків різьби з причини однобічної дії сили різання та крутного моменту на заготовку, які є першочерговими чинниками до виникнення вібрації в технологічній системі. Найбільш близькою є конструкція пристрою для безцентрової обробки циліндричних деталей [2], який складається з корпусу, у якому на підшипниках установлені дві різцеві головки, у внутрішніх отворах яких рівномірно по усій окружності розташовані ріжучі елементі (різці), щонайменш по чотири у кожній головці, а по зовнішньому діаметру мають конічні зубчасті вінці, що знаходяться в зачепленні з приводним конічним колесом. Недоліком конструкції є те, що конструкцією не передбачено нарізати зовнішню різьбу. Задача корисної моделі спрямована на можливість одночасно обробляти діаметр прутка та нарізати різьбу з мінімальною дією крутних моментів на заготовку; підвищити якість нарізаних витків різьби. Поставлена задача вирішується тим, що пристрій для нарізання зовнішньої різьби складається з корпусу, у якому з можливістю обертання встановлена різцева головка, в осьовому наскрізному отворі якої рівномірно по усій окружності по спіралі, ріжучими кромками, перекриваючи одна одну, встановлені ріжучі елементи, при цьому вона має внутрішній конічний зубчастий вінець, який зчеплений з приводним конічним зубчастим колесом, зчепленим з зовнішнім зубчастим вінцем, яке виконано на плашці, яка встановлена з можливістю обертання у виточці різцевої головки. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для нарізання зовнішньої різьби; фіг. 2 переріз А-А фіг. 1. Запропонований пристрій для нарізання зовнішньої різьби складається з корпусу 1, у якому на підшипниках 2 встановлена різцева головка 3, в осьовому наскрізному отворі якої рівномірно по усій окружності по спіралі, ріжучими кромками, перекриваючи одна одну, встановлені ріжучі елементи (різці) 4 і має внутрішній конічний зубчастий вінець 5, який зчеплений з приводним конічним зубчастим колесом 6, яке у свою чергу зчеплене з зовнішнім зубчастим вінцем 7, яке виконано на плашці 8, яка встановлена на підшипниках 9 у виточці різцевої головки 3. Пристрій для нарізання зовнішньої різьби працює наступним чином. Приводне конічне колесо 6, обертаючись, передає крутні моменти, які направлені в протилежні сторони один від одного різцевій головці 3 та плашці 8. Після цього з боку торця різцевої головки 3, сурово по осі її обертання, подається жорстко закріплена заготовка 10 з подачею шагу різьбі на один оберт плашки 8 та різцевої головки 3, яка починає своїми ріжучими елементами 4 обробляти заготовку 10. Так як ріжучі елементи 4 розташовані по спіралі, причому їх ріжучі кромки перекривають одна одну, тому на заготовці 10 не залишаються гвинтові канавки. Далі заготовка 10 обробленим діаметром одразу потрапляє до плашки 8, яка і починає нарізати різьбу. Після нарізання різьби, приводному конічному колесу 6 надається протилежне обертання, чим супроводжується вигвинчування деталі з плашки 8. Таким чином при одночасному точінні та нарізанні зовнішньої різьби підвищується продуктивність праці та за рахунок врівноваження крутного моменту та складових сили різання, які негативно діють на заготовку 10, не потребує великого зусилля при її затиску у пристосуванні і дозволяє обробляти як тонкостінні (труби) з пластичного матеріалу, так заготовки малого діаметра, та підвищується якість нарізаної різьби. Джерела інформації: 1. Грановский Г.И., Грановский В.Г. Резание металлов / Г.И. Грановский, В.Г. Грановский // Учебник для машиностр. и спец. вузов. - М.: Высш. шк., 1985.-304 с. (С. 263, рис. 16.7). 2. Патент на корисну модель UA 61435 U. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011 р.-4 с. 60 1 UA 81099 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для нарізання зовнішньої різьби, що містить корпус, різцеву головку, конічне приводне колесо, ріжучі елементи, який відрізняється тим, що він складається з корпусу, у якому з можливістю обертання встановлена різцева головка, в осьовому наскрізному отворі якої рівномірно по усій окружності по спіралі, ріжучими кромками, перекриваючи одна одну, встановлені ріжучі елементи, при цьому вона має внутрішній конічний зубчастий вінець, який зчеплений з приводним конічним зубчастим колесом, зчепленим з зовнішнім зубчастим вінцем, яке виконано на плашці, яка встановлена з можливістю обертання у виточці різцевої головки. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
