Зубчаста передача

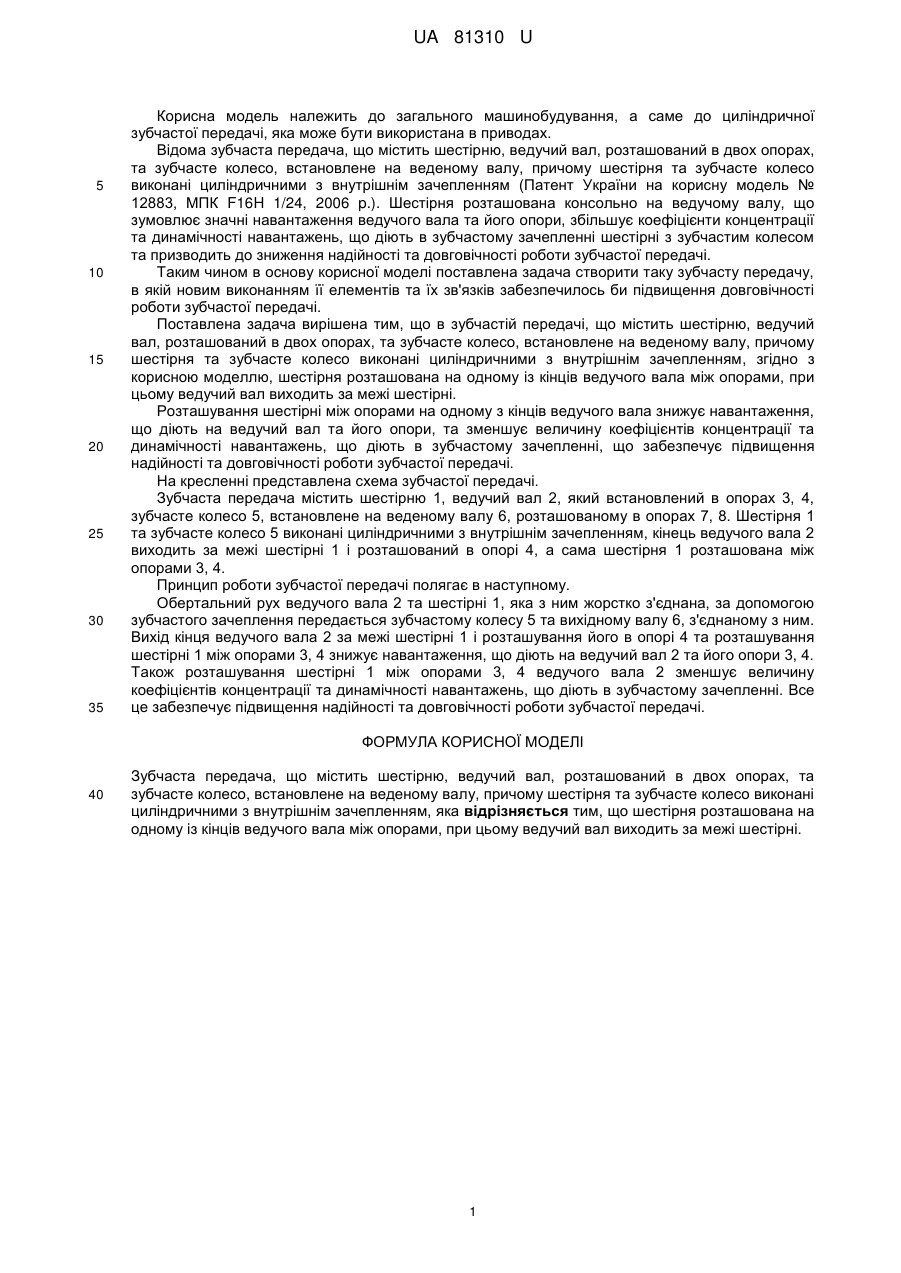

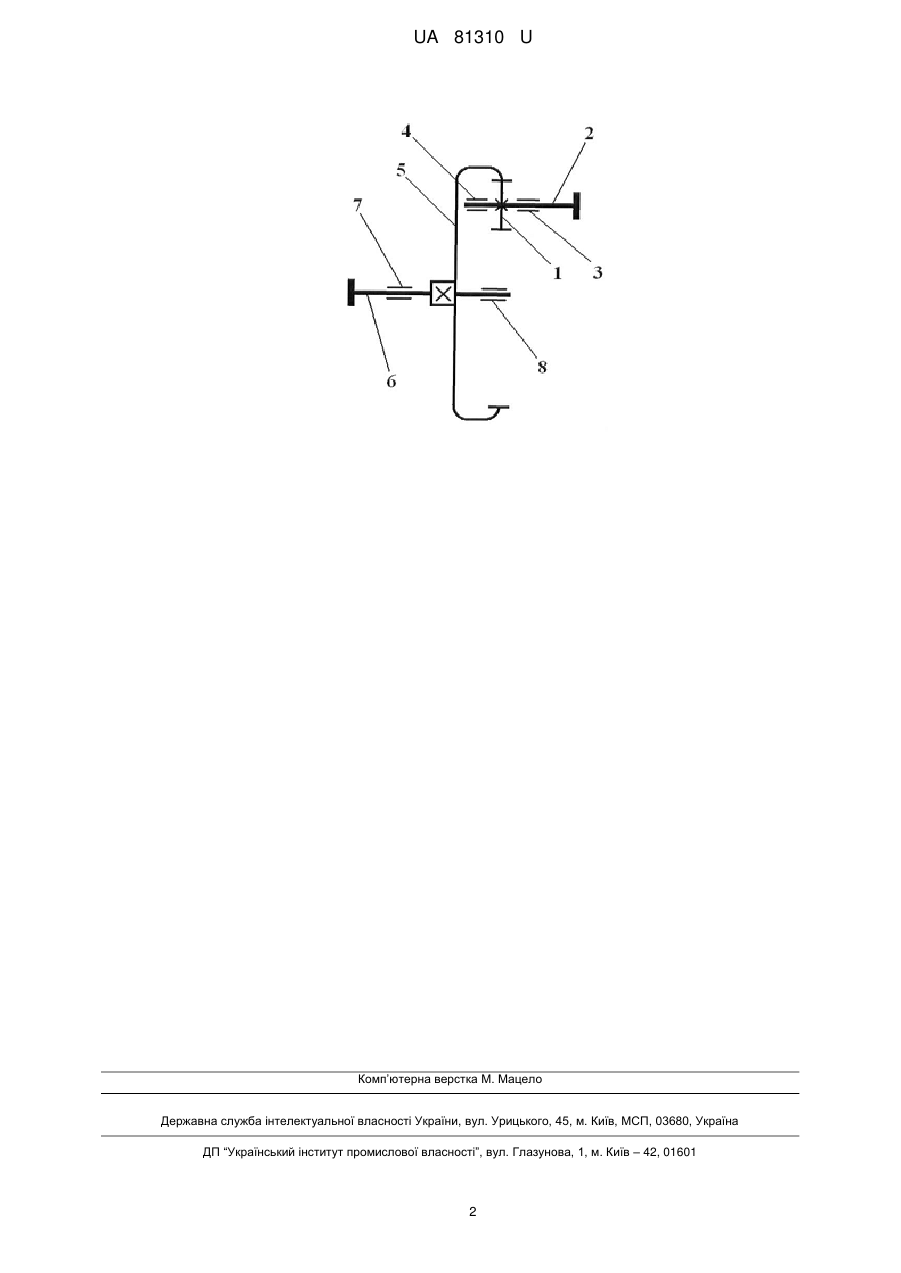

Реферат: UA 81310 U UA 81310 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до циліндричної зубчастої передачі, яка може бути використана в приводах. Відома зубчаста передача, що містить шестірню, ведучий вал, розташований в двох опорах, та зубчасте колесо, встановлене на веденому валу, причому шестірня та зубчасте колесо виконані циліндричними з внутрішнім зачепленням (Патент України на корисну модель № 12883, МПК F16H 1/24, 2006 p.). Шестірня розташована консольно на ведучому валу, що зумовлює значні навантаження ведучого вала та його опори, збільшує коефіцієнти концентрації та динамічності навантажень, що діють в зубчастому зачепленні шестірні з зубчастим колесом та призводить до зниження надійності та довговічності роботи зубчастої передачі. Таким чином в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що в зубчастій передачі, що містить шестірню, ведучий вал, розташований в двох опорах, та зубчасте колесо, встановлене на веденому валу, причому шестірня та зубчасте колесо виконані циліндричними з внутрішнім зачепленням, згідно з корисною моделлю, шестірня розташована на одному із кінців ведучого вала між опорами, при цьому ведучий вал виходить за межі шестірні. Розташування шестірні між опорами на одному з кінців ведучого вала знижує навантаження, що діють на ведучий вал та його опори, та зменшує величину коефіцієнтів концентрації та динамічності навантажень, що діють в зубчастому зачепленні, що забезпечує підвищення надійності та довговічності роботи зубчастої передачі. На кресленні представлена схема зубчастої передачі. Зубчаста передача містить шестірню 1, ведучий вал 2, який встановлений в опорах 3, 4, зубчасте колесо 5, встановлене на веденому валу 6, розташованому в опорах 7, 8. Шестірня 1 та зубчасте колесо 5 виконані циліндричними з внутрішнім зачепленням, кінець ведучого вала 2 виходить за межі шестірні 1 і розташований в опорі 4, а сама шестірня 1 розташована між опорами 3, 4. Принцип роботи зубчастої передачі полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним жорстко з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 5 та вихідному валу 6, з'єднаному з ним. Вихід кінця ведучого вала 2 за межі шестірні 1 і розташування його в опорі 4 та розташування шестірні 1 між опорами 3, 4 знижує навантаження, що діють на ведучий вал 2 та його опори 3, 4. Також розташування шестірні 1 між опорами 3, 4 ведучого вала 2 зменшує величину коефіцієнтів концентрації та динамічності навантажень, що діють в зубчастому зачепленні. Все це забезпечує підвищення надійності та довговічності роботи зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зубчаста передача, що містить шестірню, ведучий вал, розташований в двох опорах, та зубчасте колесо, встановлене на веденому валу, причому шестірня та зубчасте колесо виконані циліндричними з внутрішнім зачепленням, яка відрізняється тим, що шестірня розташована на одному із кінців ведучого вала між опорами, при цьому ведучий вал виходить за межі шестірні. 1 UA 81310 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
