Фільтр

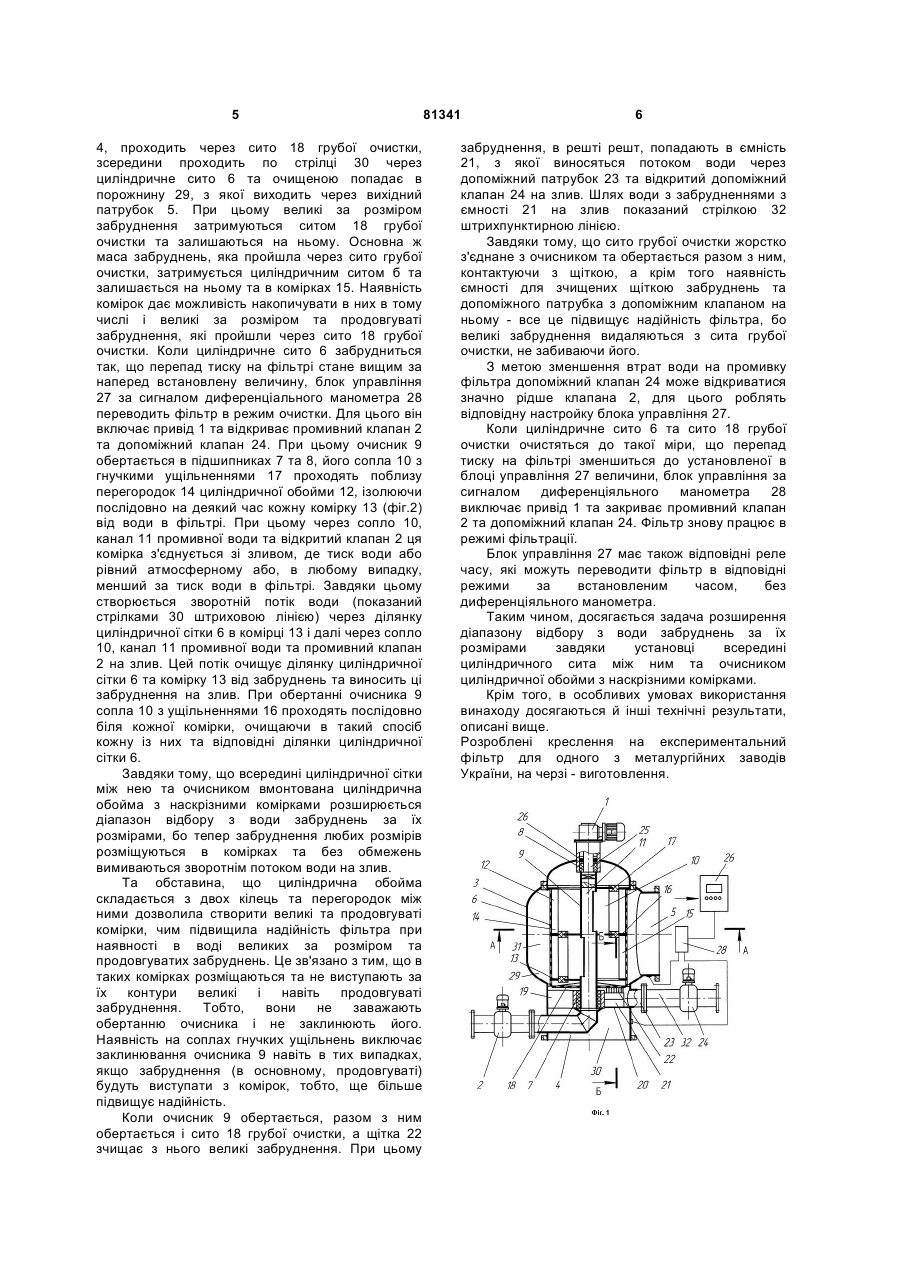

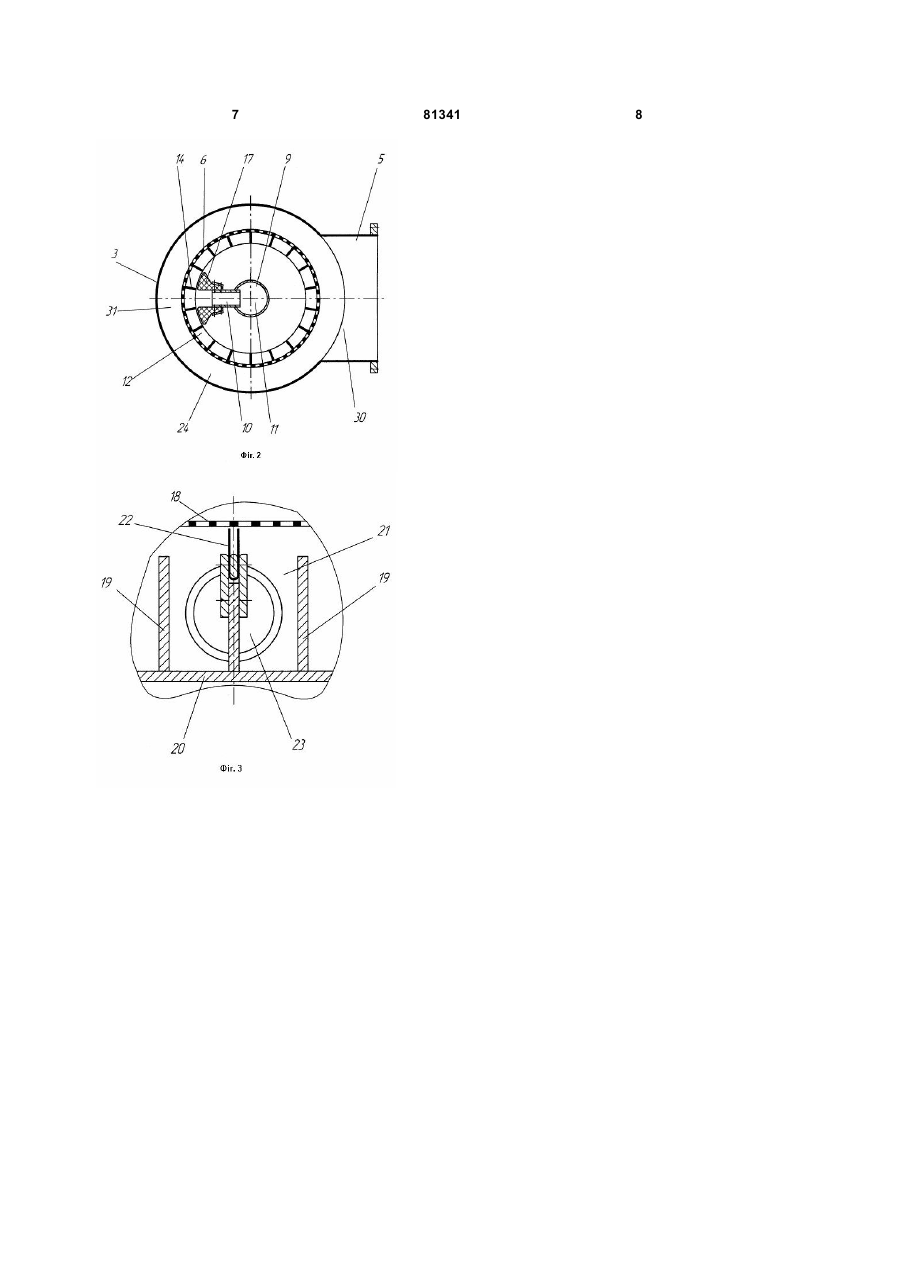

1. Фільтр, який включає привід, промивний клапан і корпус з вхідним та вихідним патрубками, в якому змонтовані сито грубої очистки та C2 1 3 патрубками, в якому змонтовані сито грубої очистки та циліндричне сито, співвісно якому на підшипниках встановлено очисник з соплами та каналом промивної води, при цьому очисник зв'язаний з приводом, канал промивної води виведений в промивний клапан, а всередині циліндричного сита між ним та очисником вмонтована циліндрична обойма з наскрізними комірками, крім того сопла оснащені гнучкими ущільненнями, циліндрична обойма складається з двох кілець та перегородок між ними, які утворюють наскрізні комірки, а сито грубої очистки жорстко з'єднане з очисником та контактує з щіткою, яка встановлена в корпусі, при цьому в зоні розміщення щітки утворена ємність та виведено допоміжний патрубок з допоміжним клапаном на ньому. Спільними з прототипом є суттєві ознаки: фільтр включає привід, промивний клапан і корпус з вхідним та вихідним патрубками, в якому змонтовані сито грубої очистки та циліндричне сито, співвісно якому на підшипниках встановлено очисник з соплами та каналом промивної води, при цьому очисник зв'язаний з приводом, а канал промивної води виведений в промивний клапан. Відмінними від прототипу є суттєві ознаки: всередині циліндричного сита між ним та очисником вмонтована циліндрична обойма з наскрізними комірками. Ці ознаки є достатніми у всіх випадках. Відмінними від прототипу також є суттєві ознаки: сопла оснащені гнучкими ущільненнями, циліндрична обойма складається з двох кілець та перегородок між ними, які утворюють наскрізні комірки, а сито грубої очистки жорстко з'єднане з очисником та контактує з щіткою, яка встановлена в корпусі, при цьому в зоні розміщення щітки утворена ємність та виведено допоміжний патрубок з допоміжним клапаном на ньому. Ці ознаки характеризують винахід переважно в особливих умовах його використання. При здійсненні винаходу досягаються нові технічні результати: розширено діапазон відбору з води забруднень за їх розмірами. Цей результат досягається тому, що фільтр виконано таким, що всередині циліндричного сита між ним та очисником вмонтована циліндрична обойма з наскрізними комірками, в яких можуть накопичуватись, а потім відбиратись соплом забруднення будь-яких розмірів. В умовах, коли в воді багато великих за розмірами та продовгуватих забруднень, які можуть заклинити очищувач, досягається й інший технічний результат - підвищується надійність фільтра в зв'язку з тим, що сопла оснащені гнучкими ущільненнями, циліндрична обойма складається з двох кілець та перегородок між ними, які утворюють великі та продовгуваті наскрізні комірки для розміщення великих та продовгуватих забруднень, а сито грубої очистки жорстко з'єднане з очисником та контактує з щіткою, яка встановлена в корпусі, при цьому в зоні розміщення щітки утворена ємність та виведено допоміжний патрубок з клапаном на ньому, що обмежує проникнення великих 81341 4 забруднень в фільтр та виключає забивання ними сітки грубої очистки. Таким чином, досягається поставлена задача розширити діапазон відбору з води забруднень за їх розмірами. Це стало можливим тому, що всередині циліндричного сита між ним та очисником вмонтована циліндрична обойма з наскрізними комірками. Крім того, в особливих умовах використання винаходу досягаються й інші технічні результати, описані вище. Суть винаходу ілюструється графічними матеріалами. На фіг.1 схематично показаний поздовжній розтин фільтра, на фіг.2 - його поперечний розтин, на фіг.3 - поперечний розтин через сито грубої очистки, щітку та ємність, в якій вона встановлена. Фільтр має привід 1, промивний клапан 2 та циліндричний корпус 3 з вхідним патрубком 4 та вихідним патрубком 5. В корпусі 3 встановлене нерухомо циліндричне сито 6, співвісно якому на підшипниках 7 та 8 встановлений очисник 9 з двома соплами 10 та каналом 11 промивної води, в середині циліндричного сита 6 з приляганням до його внутрішньої сторони розташована циліндрична обойма 12, яка складається з двох кілець 13 та перегородок 14 між ними, які утворюють продовгуваті комірки 15, кожна із них посередині має поперечну перегородку 16. Очисник 9 зв'язаний з приводом 1, а його канал 11 промивної води виведений в промивний клапан 2. Сопла 10 оснащені гнучкими ущільненнями 17. На очиснику 9 зі сторони вхідного патрубка 4 жорстко закріплене сито 18 грубої очистки. Підшипник 7 встановлений в корпусі 3 на радіальних ребрах 19 (фіг.3), два з таких ребер, в яких встановлено дно 20, утворюють ємність 21, в якій встановлена щітка 22, що контактує з ситом 18 грубої очистки. З цієї ж ємності 21, тобто з зони встановлення щітки 22, виведений допоміжний патрубок 23, на якому встановлений допоміжний клапан 24. Вал 25 приводу 1, який входить в порожнину корпусу 3, має ущільнення 26. Фільтр укомплектований блоком управління 27, який електричними лініями зв'язаний з приводом 1, промивним клапаном 2 та допоміжним клапаном 24. Диференціальний манометр 28 фіксує перепад тиску на фільтрі, тобто, на вхідному патрубку 4 та вихідному патрубку 5 і передає відповідний сигнал на блок управління 27. Промивний клапан 2 та допоміжний клапан 24 мають електричні приводи. Між циліндричним ситом 6 та корпусом 3 утворена порожнина 29, з якої виходить вихідний патрубок 5. Шлях води при фільтрації показано стрілками 30 суцільною лінією, зворотній шлях води при промивці циліндричної сітки 6 показаний стрілками 31 штриховою лінією, шлях води при видаленні забруднень з ємності 21 показаний стрілкою 32 штрихпунктирною лінією. Фільтр працює так. В режимі фільтрації всі складові частини фільтра залишаються нерухомими, промивний клапан 2 та допоміжний клапан 24 закриті. Забруднена вода поступає через вхідний патрубок 5 4, проходить через сито 18 грубої очистки, зсередини проходить по стрілці 30 через циліндричне сито 6 та очищеною попадає в порожнину 29, з якої виходить через вихідний патрубок 5. При цьому великі за розміром забруднення затримуються ситом 18 грубої очистки та залишаються на ньому. Основна ж маса забруднень, яка пройшла через сито грубої очистки, затримується циліндричним ситом б та залишається на ньому та в комірках 15. Наявність комірок дає можливість накопичувати в них в тому числі і великі за розміром та продовгуваті забруднення, які пройшли через сито 18 грубої очистки. Коли циліндричне сито 6 забрудниться так, що перепад тиску на фільтрі стане вищим за наперед встановлену величину, блок управління 27 за сигналом диференціального манометра 28 переводить фільтр в режим очистки. Для цього він включає привід 1 та відкриває промивний клапан 2 та допоміжний клапан 24. При цьому очисник 9 обертається в підшипниках 7 та 8, його сопла 10 з гнучкими ущільненнями 17 проходять поблизу перегородок 14 циліндричної обойми 12, ізолюючи послідовно на деякий час кожну комірку 13 (фіг.2) від води в фільтрі. При цьому через сопло 10, канал 11 промивної води та відкритий клапан 2 ця комірка з'єднується зі зливом, де тиск води або рівний атмосферному або, в любому випадку, менший за тиск води в фільтрі. Завдяки цьому створюється зворотній потік води (показаний стрілками 30 штриховою лінією) через ділянку циліндричної сітки 6 в комірці 13 і далі через сопло 10, канал 11 промивної води та промивний клапан 2 на злив. Цей потік очищує ділянку циліндричної сітки 6 та комірку 13 від забруднень та виносить ці забруднення на злив. При обертанні очисника 9 сопла 10 з ущільненнями 16 проходять послідовно біля кожної комірки, очищаючи в такий спосіб кожну із них та відповідні ділянки циліндричної сітки 6. Завдяки тому, що всередині циліндричної сітки між нею та очисником вмонтована циліндрична обойма з наскрізними комірками розширюється діапазон відбору з води забруднень за їх розмірами, бо тепер забруднення любих розмірів розміщуються в комірках та без обмежень вимиваються зворотнім потоком води на злив. Та обставина, що циліндрична обойма складається з двох кілець та перегородок між ними дозволила створити великі та продовгуваті комірки, чим підвищила надійність фільтра при наявності в воді великих за розміром та продовгуватих забруднень. Це зв'язано з тим, що в таких комірках розміщаються та не виступають за їх контури великі і навіть продовгуваті забруднення. Тобто, вони не заважають обертанню очисника і не заклинюють його. Наявність на соплах гнучких ущільнень виключає заклинювання очисника 9 навіть в тих випадках, якщо забруднення (в основному, продовгуваті) будуть виступати з комірок, тобто, ще більше підвищує надійність. Коли очисник 9 обертається, разом з ним обертається і сито 18 грубої очистки, а щітка 22 зчищає з нього великі забруднення. При цьому 81341 6 забруднення, в решті решт, попадають в ємність 21, з якої виносяться потоком води через допоміжний патрубок 23 та відкритий допоміжний клапан 24 на злив. Шлях води з забрудненнями з ємності 21 на злив показаний стрілкою 32 штрихпунктирною лінією. Завдяки тому, що сито грубої очистки жорстко з'єднане з очисником та обертається разом з ним, контактуючи з щіткою, а крім того наявність ємності для зчищених щіткою забруднень та допоміжного патрубка з допоміжним клапаном на ньому - все це підвищує надійність фільтра, бо великі забруднення видаляються з сита грубої очистки, не забиваючи його. З метою зменшення втрат води на промивку фільтра допоміжний клапан 24 може відкриватися значно рідше клапана 2, для цього роблять відповідну настройку блока управління 27. Коли циліндричне сито 6 та сито 18 грубої очистки очистяться до такої міри, що перепад тиску на фільтрі зменшиться до установленої в блоці управління 27 величини, блок управління за сигналом диференціяльного манометра 28 виключає привід 1 та закриває промивний клапан 2 та допоміжний клапан 24. Фільтр знову працює в режимі фільтрації. Блок управління 27 має також відповідні реле часу, які можуть переводити фільтр в відповідні режими за встановленим часом, без диференціяльного манометра. Таким чином, досягається задача розширення діапазону відбору з води забруднень за їх розмірами завдяки установці всередині циліндричного сита між ним та очисником циліндричної обойми з наскрізними комірками. Крім того, в особливих умовах використання винаходу досягаються й інші технічні результати, описані вище. Розроблені креслення на експериментальний фільтр для одного з металургійних заводів України, на черзі - виготовлення. 7 81341 8
