Пристрій для вирізки отворів у діючому трубопроводі, що включає трубопровід і містить перехідний патрубок, встановлений на трубопровід, засувку, першу камеру, що закріплена на засувці, редуктор, корпус якого зв'язаний з першою камерою, шток, розміщений з можливістю обертання й осьового переміщення в перехідному патрубку, засувці, у першій камері й у редукторі, різальний інструмент, закріплений на нижньому кінці штока, при цьому до складу редуктора також входять вісь обертів, шестірня обертів, яка закріплена на осі обертів, перші підшипники, в які встановлена вісь обертів і які знаходяться в обоймі, що закріплена на корпусі редуктора, ведуча шестерня обертів, що закріплена на осі обертів, ведена шестірня обертів, який знаходиться в постійному зачепленні з ведучою шестірнею обертів, шестірня подачі, другі підшипники, що знаходяться в обоймі, яка закріплена на корпусі редуктора, ведуча і ведена шестерні подачі, третій і четвертий підшипники, який відрізняється тим, що в нього введені гайка, перехідник, кришка редуктора з болтами, вісь подачі, муфта, втулка обертів, втулка подачі, розпірна трубка, друга камера, пробка, що встановлена у верхній кінець другої камери, нижній кінець якої з'єднаний із кришкою редуктора, що закріплена у верхньому кінці корпусу редуктора за допомогою болтів, у другій камері розташований шток, нижній кінець засувки з'єднаний з одним кінцем перехідника, другий кінець перехідника за допомогою гайки зв'язаний з перехідним патрубком, на штоку нарізані гвинтова канавка і поздовжні пази, на нижньому кінці штока виконаний виступ з різзю, за допомогою якого до штока кріпиться різальний інструмент, ведуча і ведена шестерні обертів і подачі виконані конічними, ведена шестірня обертів закріплена на втулці обертів, що встановлена в третьому підшипнику, закріпленому в корпусі редуктора, і в дні корпусу редуктора з можливістю обертання, вісь подачі встановлена в другі підшипники, шестірня подачі встановлена на вісь подачі, муфта встановлена на шестірню подачі на осі подачі, на вісь подачі також встановлена ведуча шестірня подачі, що знаходиться в постійному зачепленні з веденою шестірнею подачі, що закріплена на втулці подачі, яка встановлена в четвертому підшипнику, закріпленому в кришці корпуса редуктора, і в кришці корпусу редуктора з можливістю обертання, розпірна трубка розміщена в редукторі на штоку, один її кінець упирається у втулку обертів, а другий кінець - у втулку подачі, у втулці подачі всередині нарізана гвинтова канавка, що відповідає гвинтовій канавці на штоку, у втулці обертів всередині нарізані шліци, що входять у поздовжні пази на штоку, всередині втулок обертів і подачі розміщений шток, шестірня обертів і шестірня подачі знаходяться в зачепленні або без зачеплення в залежності від положення муфти.

Текст

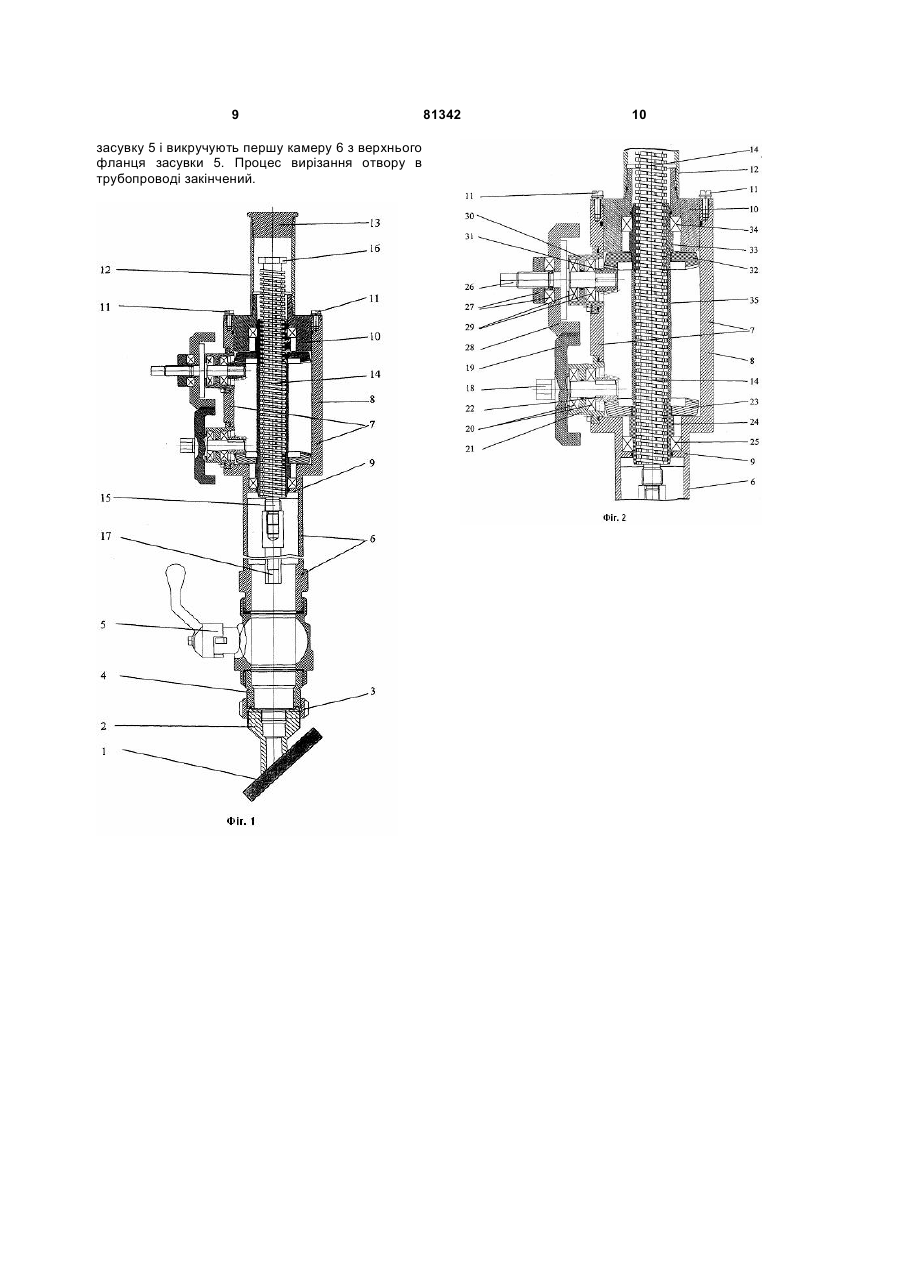

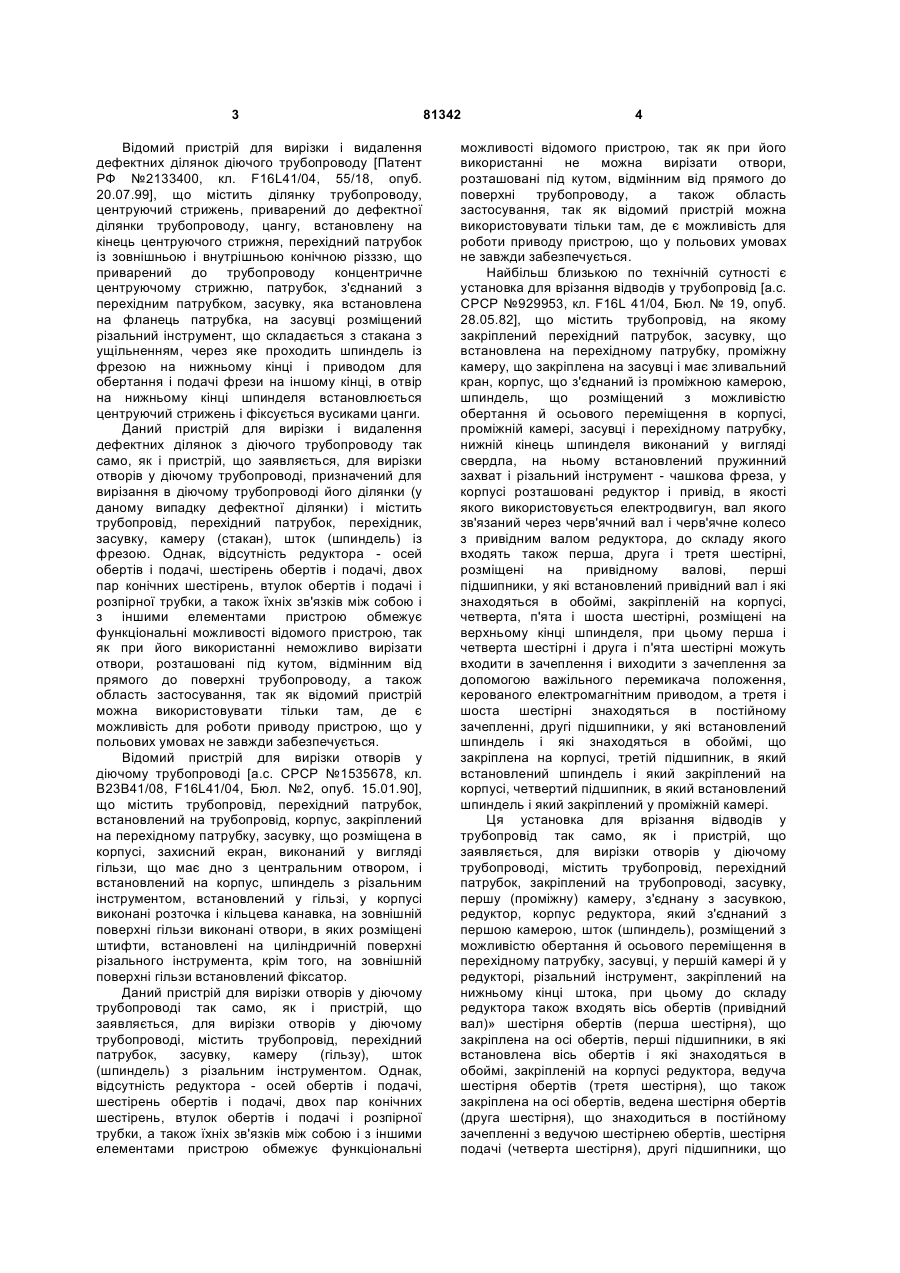

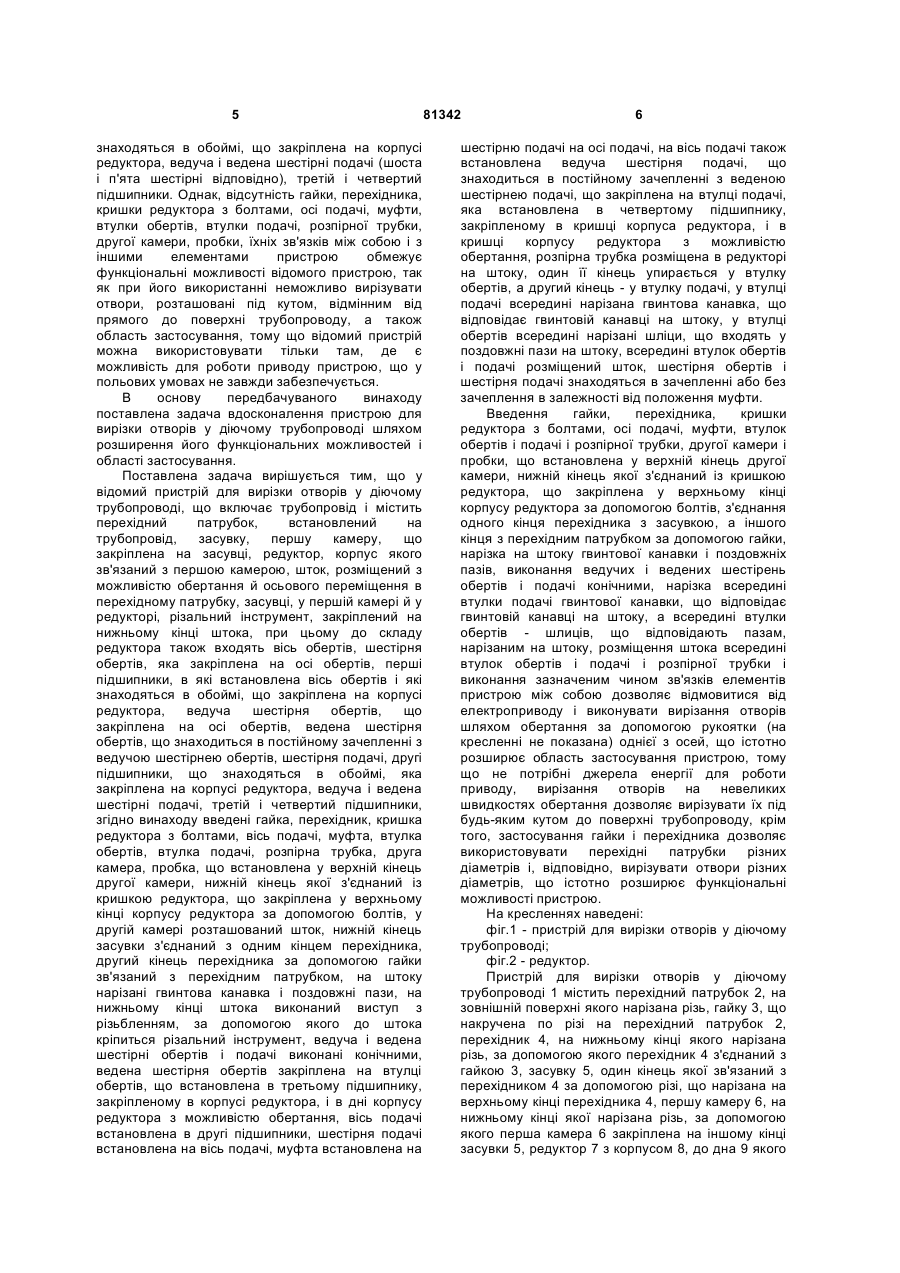

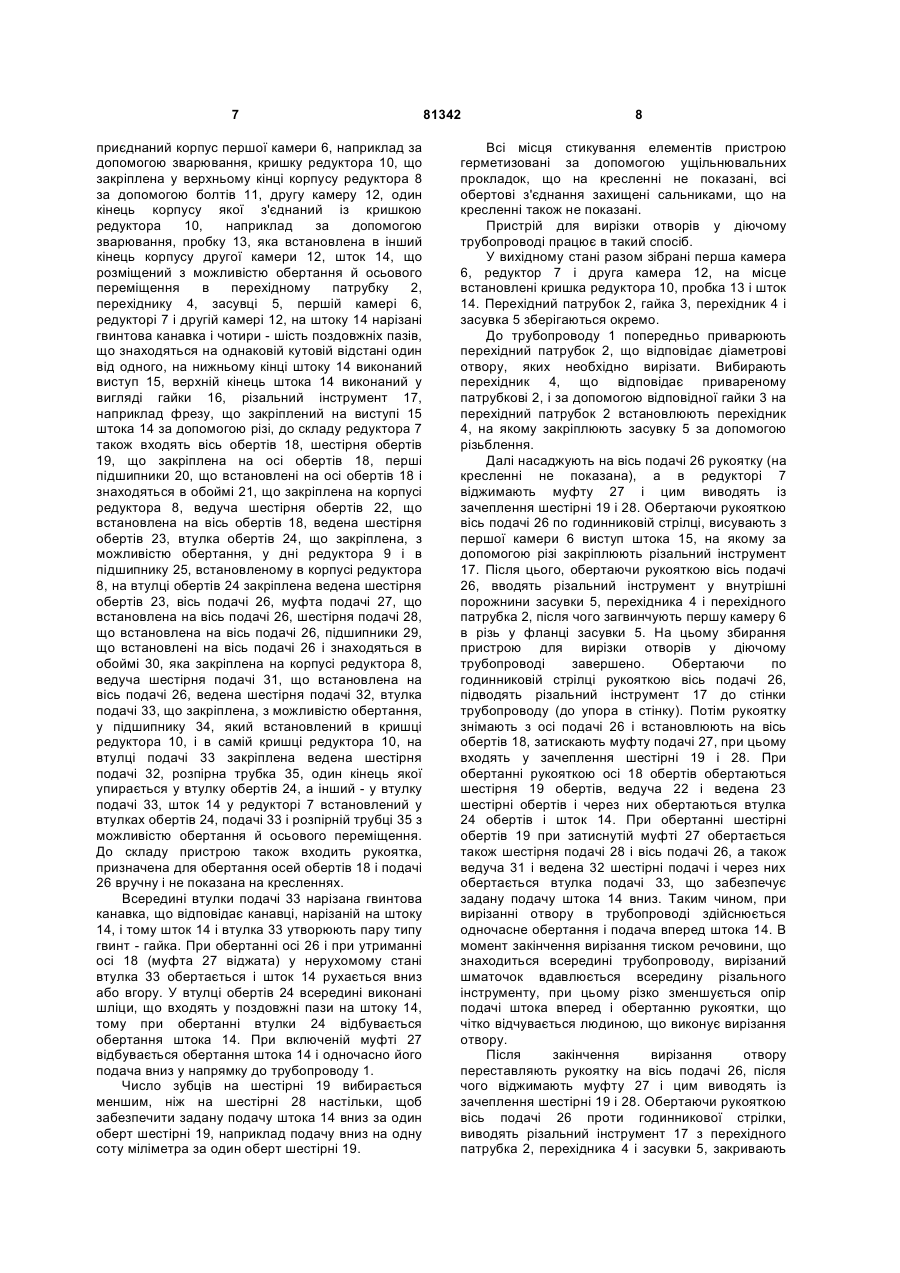

Пристрій для вирізки отворів у діючому трубопроводі, що включає трубопровід і містить перехідний патрубок, встановлений на трубопровід, засувку, першу камеру, що закріплена на засувці, редуктор, корпус якого зв'язаний з першою камерою, шток, розміщений з можливістю обертання й осьового переміщення в перехідному патрубку, засувці, у першій камері й у редукторі, різальний інструмент, закріплений на нижньому кінці штока, при цьому до складу редуктора також входять вісь обертів, шестірня обертів, яка закріплена на осі обертів, перші підшипники, в які встановлена вісь обертів і які знаходяться в обоймі, що закріплена на корпусі редуктора, ведуча шестерня обертів, що закріплена на осі обертів, ведена шестірня обертів, який знаходиться в постійному зачепленні з ведучою шестірнею обертів, шестірня подачі, другі підшипники, що знаходяться в обоймі, яка закріплена на корпусі редуктора, ведуча і ведена C2 2 (19) 1 3 Відомий пристрій для вирізки і видалення дефектних ділянок діючого трубопроводу [Патент РФ №2133400, кл. F16L41/04, 55/18, опуб. 20.07.99], що містить ділянку трубопроводу, центруючий стрижень, приварений до дефектної ділянки трубопроводу, цангу, встановлену на кінець центруючого стрижня, перехідний патрубок із зовнішньою і внутрішньою конічною різззю, що приварений до трубопроводу концентричне центруючому стрижню, патрубок, з'єднаний з перехідним патрубком, засувку, яка встановлена на фланець патрубка, на засувці розміщений різальний інструмент, що складається з стакана з ущільненням, через яке проходить шпиндель із фрезою на нижньому кінці і приводом для обертання і подачі фрези на іншому кінці, в отвір на нижньому кінці шпинделя встановлюється центруючий стрижень і фіксується вусиками цанги. Даний пристрій для вирізки і видалення дефектних ділянок з діючого трубопроводу так само, як і пристрій, що заявляється, для вирізки отворів у діючому трубопроводі, призначений для вирізання в діючому трубопроводі його ділянки (у даному випадку дефектної ділянки) і містить трубопровід, перехідний патрубок, перехідник, засувку, камеру (стакан), шток (шпиндель) із фрезою. Однак, відсутність редуктора - осей обертів і подачі, шестірень обертів і подачі, двох пар конічних шестірень, втулок обертів і подачі і розпірної трубки, а також їхніх зв'язків між собою і з іншими елементами пристрою обмежує функціональні можливості відомого пристрою, так як при його використанні неможливо вирізати отвори, розташовані під кутом, відмінним від прямого до поверхні трубопроводу, а також область застосування, так як відомий пристрій можна використовувати тільки там, де є можливість для роботи приводу пристрою, що у польових умовах не завжди забезпечується. Відомий пристрій для вирізки отворів у діючому трубопроводі [а.с. СРСР №1535678, кл. В23В41/08, F16L41/04, Бюл. №2, опуб. 15.01.90], що містить трубопровід, перехідний патрубок, встановлений на трубопровід, корпус, закріплений на перехідному патрубку, засувку, що розміщена в корпусі, захисний екран, виконаний у вигляді гільзи, що має дно з центральним отвором, і встановлений на корпус, шпиндель з різальним інструментом, встановлений у гільзі, у корпусі виконані розточка і кільцева канавка, на зовнішній поверхні гільзи виконані отвори, в яких розміщені штифти, встановлені на циліндричній поверхні різального інструмента, крім того, на зовнішній поверхні гільзи встановлений фіксатор. Даний пристрій для вирізки отворів у діючому трубопроводі так само, як і пристрій, що заявляється, для вирізки отворів у діючому трубопроводі, містить трубопровід, перехідний патрубок, засувку, камеру (гільзу), шток (шпиндель) з різальним інструментом. Однак, відсутність редуктора - осей обертів і подачі, шестірень обертів і подачі, двох пар конічних шестірень, втулок обертів і подачі і розпірної трубки, а також їхніх зв'язків між собою і з іншими елементами пристрою обмежує функціональні 81342 4 можливості відомого пристрою, так як при його використанні не можна вирізати отвори, розташовані під кутом, відмінним від прямого до поверхні трубопроводу, а також область застосування, так як відомий пристрій можна використовувати тільки там, де є можливість для роботи приводу пристрою, що у польових умовах не завжди забезпечується. Найбільш близькою по технічній сутності є установка для врізання відводів у трубопровід [а.с. СРСР №929953, кл. F16L 41/04, Бюл. № 19, опуб. 28.05.82], що містить трубопровід, на якому закріплений перехідний патрубок, засувку, що встановлена на перехідному патрубку, проміжну камеру, що закріплена на засувці і має зливальний кран, корпус, що з'єднаний із проміжною камерою, шпиндель, що розміщений з можливістю обертання й осьового переміщення в корпусі, проміжній камері, засувці і перехідному патрубку, нижній кінець шпинделя виконаний у вигляді свердла, на ньому встановлений пружинний захват і різальний інструмент - чашкова фреза, у корпусі розташовані редуктор і привід, в якості якого використовується електродвигун, вал якого зв'язаний через черв'ячний вал і черв'ячне колесо з привідним валом редуктора, до складу якого входять також перша, друга і третя шестірні, розміщені на привідному валові, перші підшипники, у які встановлений привідний вал і які знаходяться в обоймі, закріпленій на корпусі, четверта, п'ята і шоста шестірні, розміщені на верхньому кінці шпинделя, при цьому перша і четверта шестірні і друга і п'ята шестірні можуть входити в зачеплення і виходити з зачеплення за допомогою важільного перемикача положення, керованого електромагнітним приводом, а третя і шоста шестірні знаходяться в постійному зачепленні, другі підшипники, у які встановлений шпиндель і які знаходяться в обоймі, що закріплена на корпусі, третій підшипник, в який встановлений шпиндель і який закріплений на корпусі, четвертий підшипник, в який встановлений шпиндель і який закріплений у проміжній камері. Ця установка для врізання відводів у трубопровід так само, як і пристрій, що заявляється, для вирізки отворів у діючому трубопроводі, містить трубопровід, перехідний патрубок, закріплений на трубопроводі, засувку, першу (проміжну) камеру, з'єднану з засувкою, редуктор, корпус редуктора, який з'єднаний з першою камерою, шток (шпиндель), розміщений з можливістю обертання й осьового переміщення в перехідному патрубку, засувці, у першій камері й у редукторі, різальний інструмент, закріплений на нижньому кінці штока, при цьому до складу редуктора також входять вісь обертів (привідний вал)» шестірня обертів (перша шестірня), що закріплена на осі обертів, перші підшипники, в які встановлена вісь обертів і які знаходяться в обоймі, закріпленій на корпусі редуктора, ведуча шестірня обертів (третя шестірня), що також закріплена на осі обертів, ведена шестірня обертів (друга шестірня), що знаходиться в постійному зачепленні з ведучою шестірнею обертів, шестірня подачі (четверта шестірня), другі підшипники, що 5 знаходяться в обоймі, що закріплена на корпусі редуктора, ведуча і ведена шестірні подачі (шоста і п'ята шестірні відповідно), третій і четвертий підшипники. Однак, відсутність гайки, перехідника, кришки редуктора з болтами, осі подачі, муфти, втулки обертів, втулки подачі, розпірної трубки, другої камери, пробки, їхніх зв'язків між собою і з іншими елементами пристрою обмежує функціональні можливості відомого пристрою, так як при його використанні неможливо вирізувати отвори, розташовані під кутом, відмінним від прямого до поверхні трубопроводу, а також область застосування, тому що відомий пристрій можна використовувати тільки там, де є можливість для роботи приводу пристрою, що у польових умовах не завжди забезпечується. В основу передбачуваного винаходу поставлена задача вдосконалення пристрою для вирізки отворів у діючому трубопроводі шляхом розширення його функціональних можливостей і області застосування. Поставлена задача вирішується тим, що у відомий пристрій для вирізки отворів у діючому трубопроводі, що включає трубопровід і містить перехідний патрубок, встановлений на трубопровід, засувку, першу камеру, що закріплена на засувці, редуктор, корпус якого зв'язаний з першою камерою, шток, розміщений з можливістю обертання й осьового переміщення в перехідному патрубку, засувці, у першій камері й у редукторі, різальний інструмент, закріплений на нижньому кінці штока, при цьому до складу редуктора також входять вісь обертів, шестірня обертів, яка закріплена на осі обертів, перші підшипники, в які встановлена вісь обертів і які знаходяться в обоймі, що закріплена на корпусі редуктора, ведуча шестірня обертів, що закріплена на осі обертів, ведена шестірня обертів, що знаходиться в постійному зачепленні з ведучою шестірнею обертів, шестірня подачі, другі підшипники, що знаходяться в обоймі, яка закріплена на корпусі редуктора, ведуча і ведена шестірні подачі, третій і четвертий підшипники, згідно винаходу введені гайка, перехідник, кришка редуктора з болтами, вісь подачі, муфта, втулка обертів, втулка подачі, розпірна трубка, друга камера, пробка, що встановлена у верхній кінець другої камери, нижній кінець якої з'єднаний із кришкою редуктора, що закріплена у верхньому кінці корпусу редуктора за допомогою болтів, у другій камері розташований шток, нижній кінець засувки з'єднаний з одним кінцем перехідника, другий кінець перехідника за допомогою гайки зв'язаний з перехідним патрубком, на штоку нарізані гвинтова канавка і поздовжні пази, на нижньому кінці штока виконаний виступ з різьбленням, за допомогою якого до штока кріпиться різальний інструмент, ведуча і ведена шестірні обертів і подачі виконані конічними, ведена шестірня обертів закріплена на втулці обертів, що встановлена в третьому підшипнику, закріпленому в корпусі редуктора, і в дні корпусу редуктора з можливістю обертання, вісь подачі встановлена в другі підшипники, шестірня подачі встановлена на вісь подачі, муфта встановлена на 81342 6 шестірню подачі на осі подачі, на вісь подачі також встановлена ведуча шестірня подачі, що знаходиться в постійному зачепленні з веденою шестірнею подачі, що закріплена на втулці подачі, яка встановлена в четвертому підшипнику, закріпленому в кришці корпуса редуктора, і в кришці корпусу редуктора з можливістю обертання, розпірна трубка розміщена в редукторі на штоку, один її кінець упирається у втулку обертів, а другий кінець - у втулку подачі, у втулці подачі всередині нарізана гвинтова канавка, що відповідає гвинтовій канавці на штоку, у втулці обертів всередині нарізані шліци, що входять у поздовжні пази на штоку, всередині втулок обертів і подачі розміщений шток, шестірня обертів і шестірня подачі знаходяться в зачепленні або без зачеплення в залежності від положення муфти. Введення гайки, перехідника, кришки редуктора з болтами, осі подачі, муфти, втулок обертів і подачі і розпірної трубки, другої камери і пробки, що встановлена у верхній кінець другої камери, нижній кінець якої з'єднаний із кришкою редуктора, що закріплена у верхньому кінці корпусу редуктора за допомогою болтів, з'єднання одного кінця перехідника з засувкою, а іншого кінця з перехідним патрубком за допомогою гайки, нарізка на штоку гвинтової канавки і поздовжніх пазів, виконання ведучих і ведених шестірень обертів і подачі конічними, нарізка всередині втулки подачі гвинтової канавки, що відповідає гвинтовій канавці на штоку, а всередині втулки обертів - шлиців, що відповідають пазам, нарізаним на штоку, розміщення штока всередині втулок обертів і подачі і розпірної трубки і виконання зазначеним чином зв'язків елементів пристрою між собою дозволяє відмовитися від електроприводу і виконувати вирізання отворів шляхом обертання за допомогою рукоятки (на кресленні не показана) однієї з осей, що істотно розширює область застосування пристрою, тому що не потрібні джерела енергії для роботи приводу, вирізання отворів на невеликих швидкостях обертання дозволяє вирізувати їх під будь-яким кутом до поверхні трубопроводу, крім того, застосування гайки і перехідника дозволяє використовувати перехідні патрубки різних діаметрів і, відповідно, вирізувати отвори різних діаметрів, що істотно розширює функціональні можливості пристрою. На кресленнях наведені: фіг.1 - пристрій для вирізки отворів у діючому трубопроводі; фіг.2 - редуктор. Пристрій для вирізки отворів у діючому трубопроводі 1 містить перехідний патрубок 2, на зовнішній поверхні якого нарізана різь, гайку 3, що накручена по різі на перехідний патрубок 2, перехідник 4, на нижньому кінці якого нарізана різь, за допомогою якого перехідник 4 з'єднаний з гайкою 3, засувку 5, один кінець якої зв'язаний з перехідником 4 за допомогою різі, що нарізана на верхньому кінці перехідника 4, першу камеру 6, на нижньому кінці якої нарізана різь, за допомогою якого перша камера 6 закріплена на іншому кінці засувки 5, редуктор 7 з корпусом 8, до дна 9 якого 7 приєднаний корпус першої камери 6, наприклад за допомогою зварювання, кришку редуктора 10, що закріплена у верхньому кінці корпусу редуктора 8 за допомогою болтів 11, другу камеру 12, один кінець корпусу якої з'єднаний із кришкою редуктора 10, наприклад за допомогою зварювання, пробку 13, яка встановлена в інший кінець корпусу другої камери 12, шток 14, що розміщений з можливістю обертання й осьового переміщення в перехідному патрубку 2, перехіднику 4, засувці 5, першій камері 6, редукторі 7 і другій камері 12, на штоку 14 нарізані гвинтова канавка і чотири - шість поздовжніх пазів, що знаходяться на однаковій кутовій відстані один від одного, на нижньому кінці штоку 14 виконаний виступ 15, верхній кінець штока 14 виконаний у вигляді гайки 16, різальний інструмент 17, наприклад фрезу, що закріплений на виступі 15 штока 14 за допомогою різі, до складу редуктора 7 також входять вісь обертів 18, шестірня обертів 19, що закріплена на осі обертів 18, перші підшипники 20, що встановлені на осі обертів 18 і знаходяться в обоймі 21, що закріплена на корпусі редуктора 8, ведуча шестірня обертів 22, що встановлена на вісь обертів 18, ведена шестірня обертів 23, втулка обертів 24, що закріплена, з можливістю обертання, у дні редуктора 9 і в підшипнику 25, встановленому в корпусі редуктора 8, на втулці обертів 24 закріплена ведена шестірня обертів 23, вісь подачі 26, муфта подачі 27, що встановлена на вісь подачі 26, шестірня подачі 28, що встановлена на вісь подачі 26, підшипники 29, що встановлені на вісь подачі 26 і знаходяться в обоймі 30, яка закріплена на корпусі редуктора 8, ведуча шестірня подачі 31, що встановлена на вісь подачі 26, ведена шестірня подачі 32, втулка подачі 33, що закріплена, з можливістю обертання, у підшипнику 34, який встановлений в кришці редуктора 10, і в самій кришці редуктора 10, на втулці подачі 33 закріплена ведена шестірня подачі 32, розпірна трубка 35, один кінець якої упирається у втулку обертів 24, а інший - у втулку подачі 33, шток 14 у редукторі 7 встановлений у втулках обертів 24, подачі 33 і розпірній трубці 35 з можливістю обертання й осьового переміщення. До складу пристрою також входить рукоятка, призначена для обертання осей обертів 18 і подачі 26 вручну і не показана на кресленнях. Всередині втулки подачі 33 нарізана гвинтова канавка, що відповідає канавці, нарізаній на штоку 14, і тому шток 14 і втулка 33 утворюють пару типу гвинт - гайка. При обертанні осі 26 і при утриманні осі 18 (муфта 27 віджата) у нерухомому стані втулка 33 обертається і шток 14 рухається вниз або вгору. У втулці обертів 24 всередині виконані шліци, що входять у поздовжні пази на штоку 14, тому при обертанні втулки 24 відбувається обертання штока 14. При включеній муфті 27 відбувається обертання штока 14 і одночасно його подача вниз у напрямку до трубопроводу 1. Число зубців на шестірні 19 вибирається меншим, ніж на шестірні 28 настільки, щоб забезпечити задану подачу штока 14 вниз за один оберт шестірні 19, наприклад подачу вниз на одну соту міліметра за один оберт шестірні 19. 81342 8 Всі місця стикування елементів пристрою герметизовані за допомогою ущільнювальних прокладок, що на кресленні не показані, всі обертові з'єднання захищені сальниками, що на кресленні також не показані. Пристрій для вирізки отворів у діючому трубопроводі працює в такий спосіб. У вихідному стані разом зібрані перша камера 6, редуктор 7 і друга камера 12, на місце встановлені кришка редуктора 10, пробка 13 і шток 14. Перехідний патрубок 2, гайка 3, перехідник 4 і засувка 5 зберігаються окремо. До трубопроводу 1 попередньо приварюють перехідний патрубок 2, що відповідає діаметрові отвору, яких необхідно вирізати. Вибирають перехідник 4, що відповідає привареному патрубкові 2, і за допомогою відповідної гайки 3 на перехідний патрубок 2 встановлюють перехідник 4, на якому закріплюють засувку 5 за допомогою різьблення. Далі насаджують на вісь подачі 26 рукоятку (на кресленні не показана), а в редукторі 7 віджимають муфту 27 і цим виводять із зачеплення шестірні 19 і 28. Обертаючи рукояткою вісь подачі 26 по годинниковій стрілці, висувають з першої камери 6 виступ штока 15, на якому за допомогою різі закріплюють різальний інструмент 17. Після цього, обертаючи рукояткою вісь подачі 26, вводять різальний інструмент у внутрішні порожнини засувки 5, перехідника 4 і перехідного патрубка 2, після чого загвинчують першу камеру 6 в різь у фланці засувки 5. На цьому збирання пристрою для вирізки отворів у діючому трубопроводі завершено. Обертаючи по годинниковій стрілці рукояткою вісь подачі 26, підводять різальний інструмент 17 до стінки трубопроводу (до упора в стінку). Потім рукоятку знімають з осі подачі 26 і встановлюють на вісь обертів 18, затискають муфту подачі 27, при цьому входять у зачеплення шестірні 19 і 28. При обертанні рукояткою осі 18 обертів обертаються шестірня 19 обертів, ведуча 22 і ведена 23 шестірні обертів і через них обертаються втулка 24 обертів і шток 14. При обертанні шестірні обертів 19 при затиснутій муфті 27 обертається також шестірня подачі 28 і вісь подачі 26, а також ведуча 31 і ведена 32 шестірні подачі і через них обертається втулка подачі 33, що забезпечує задану подачу штока 14 вниз. Таким чином, при вирізанні отвору в трубопроводі здійснюється одночасне обертання і подача вперед штока 14. В момент закінчення вирізання тиском речовини, що знаходиться всередині трубопроводу, вирізаний шматочок вдавлюється всерединурізального інструменту, при цьому різко зменшується опір подачі штока вперед і обертанню рукоятки, що чітко відчувається людиною, що виконує вирізання отвору. Після закінчення вирізання отвору переставляють рукоятку на вісь подачі 26, після чого віджимають муфту 27 і цим виводять із зачеплення шестірні 19 і 28. Обертаючи рукояткою вісь подачі 26 проти годинникової стрілки, виводять різальний інструмент 17 з перехідного патрубка 2, перехідника 4 і засувки 5, закривають 9 засувку 5 і викручують першу камеру 6 з верхнього фланця засувки 5. Процес вирізання отвору в трубопроводі закінчений. 81342 10

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cutting openings in operating pipeline

Автори англійською

Hlova Yurii Stepanovych, Stetsenko Andrii Anatoliiovych, Sorokoput Valerii Leonidovych, Chumachenko Anatolii Oleksandrovych

Назва патенту російською

Устройство для вырезания отверстий в действующем трубопроводе

Автори російською

Глова Юрий Степанович, Стеценко Андрей Анатольевич, Сорокопут Валерий Леонидович, Чумаченко Анатолий Александрович

МПК / Мітки

МПК: B23B 41/00, F16L 41/02

Мітки: отворів, пристрій, трубопроводі, вирізки, діючому
