Пристрій для одночасного свердлування та нарізання внутрішньої різьби

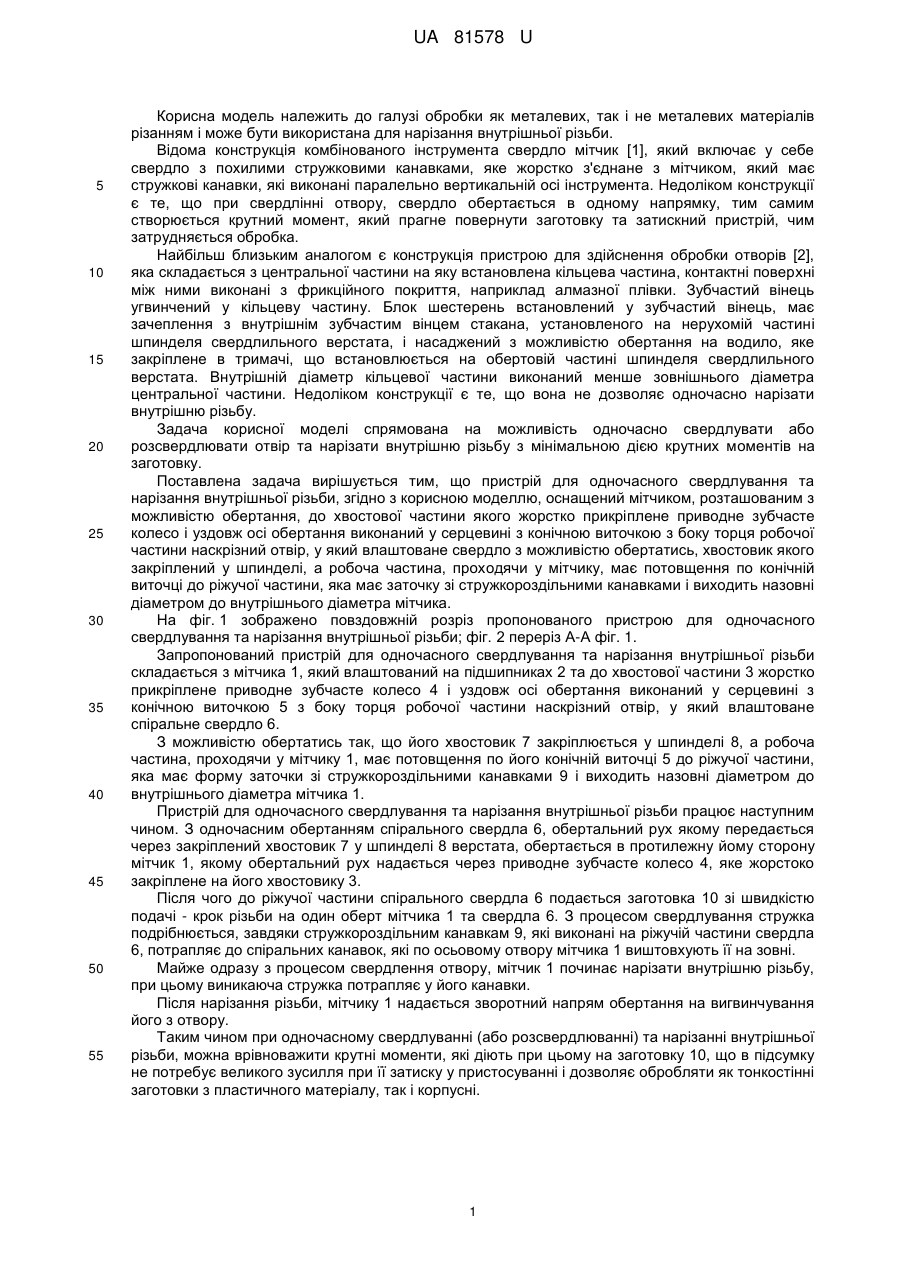

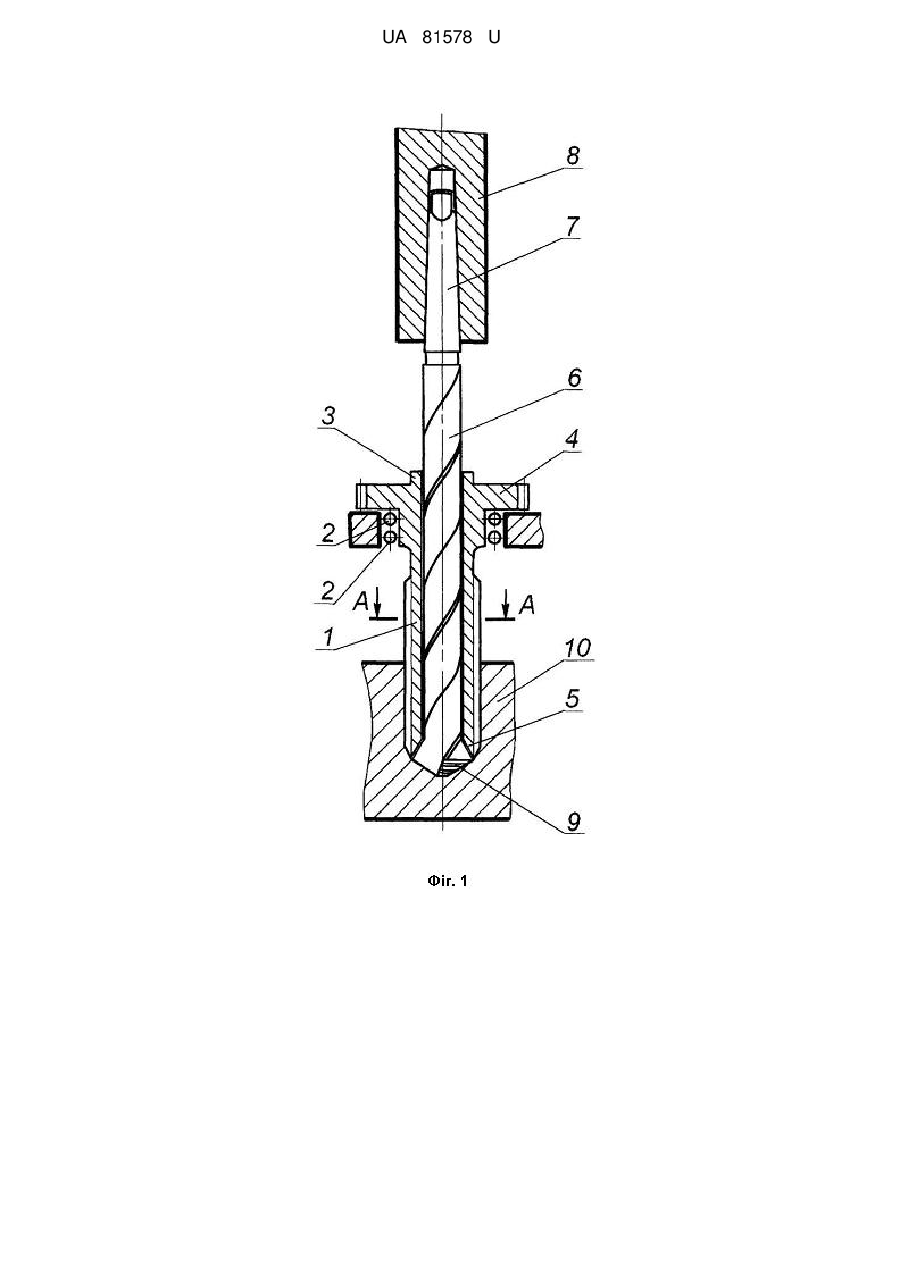

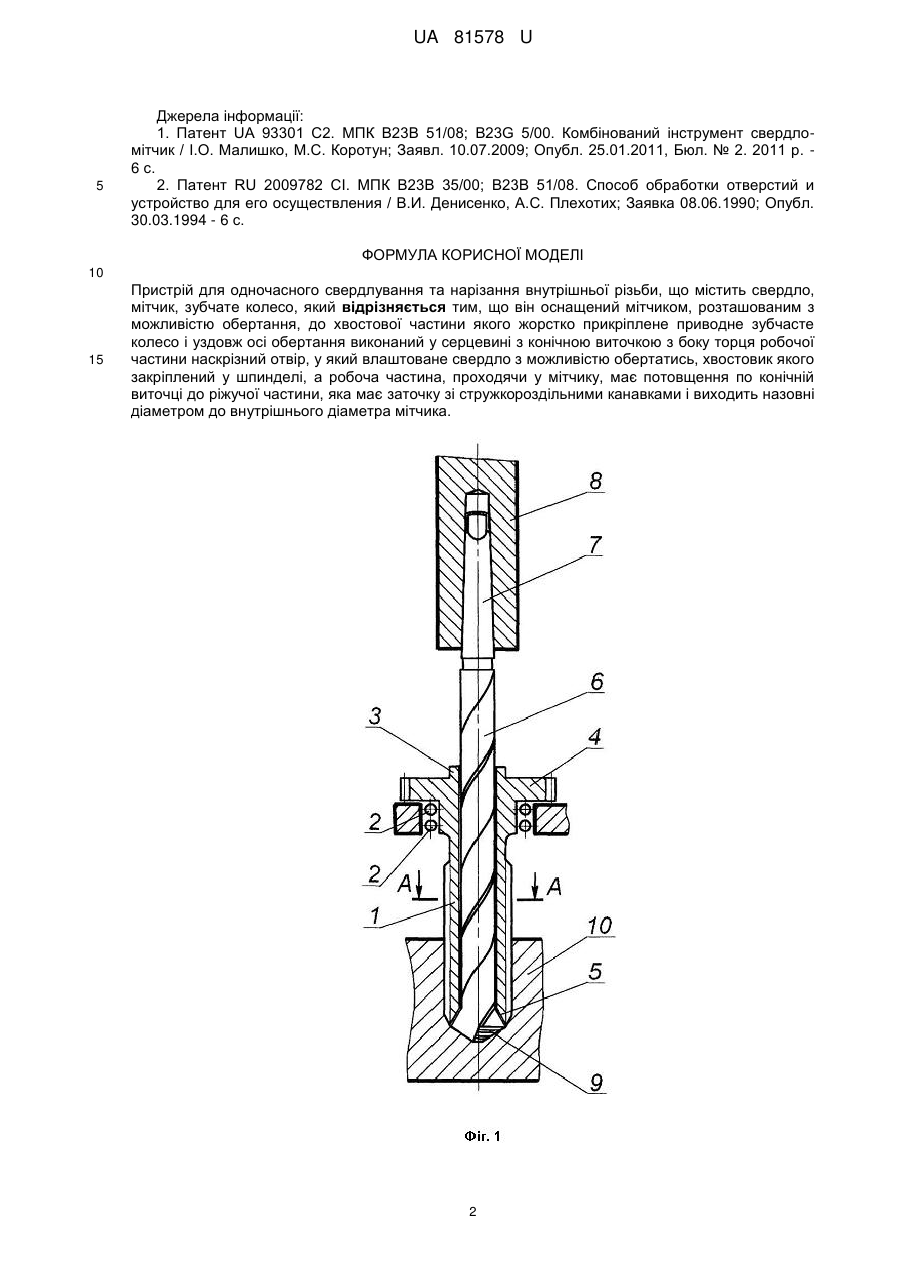

Реферат: Пристрій для одночасного свердлування та нарізання внутрішньої різьби містить свердло, мітчик, зубчате колесо та мітчик, розташований з можливістю обертання, до хвостової частини якого жорстко прикріплене приводне зубчасте колесо і уздовж осі обертання виконаний у серцевині з конічною виточкою з боку торця робочої частини наскрізний отвір, у який влаштоване свердло з можливістю обертатись, хвостовик якого закріплений у шпинделі. Робоча частина, проходячи у мітчику, має потовщення по конічній виточці до ріжучої частини, яка має заточку зі стружкороздільними канавками і виходить назовні діаметром до внутрішнього діаметра мітчика. UA 81578 U (12) UA 81578 U UA 81578 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням і може бути використана для нарізання внутрішньої різьби. Відома конструкція комбінованого інструмента свердло мітчик [1], який включає у себе свердло з похилими стружковими канавками, яке жорстко з'єднане з мітчиком, який має стружкові канавки, які виконані паралельно вертикальній осі інструмента. Недоліком конструкції є те, що при свердлінні отвору, свердло обертається в одному напрямку, тим самим створюється крутний момент, який прагне повернути заготовку та затискний пристрій, чим затрудняється обробка. Найбільш близьким аналогом є конструкція пристрою для здійснення обробки отворів [2], яка складається з центральної частини на яку встановлена кільцева частина, контактні поверхні між ними виконані з фрикційного покриття, наприклад алмазної плівки. Зубчастий вінець угвинчений у кільцеву частину. Блок шестерень встановлений у зубчастий вінець, має зачеплення з внутрішнім зубчастим вінцем стакана, установленого на нерухомій частині шпинделя свердлильного верстата, і насаджений з можливістю обертання на водило, яке закріплене в тримачі, що встановлюється на обертовій частині шпинделя свердлильного верстата. Внутрішній діаметр кільцевої частини виконаний менше зовнішнього діаметра центральної частини. Недоліком конструкції є те, що вона не дозволяє одночасно нарізати внутрішню різьбу. Задача корисної моделі спрямована на можливість одночасно свердлувати або розсвердлювати отвір та нарізати внутрішню різьбу з мінімальною дією крутних моментів на заготовку. Поставлена задача вирішується тим, що пристрій для одночасного свердлування та нарізання внутрішньої різьби, згідно з корисною моделлю, оснащений мітчиком, розташованим з можливістю обертання, до хвостової частини якого жорстко прикріплене приводне зубчасте колесо і уздовж осі обертання виконаний у серцевині з конічною виточкою з боку торця робочої частини наскрізний отвір, у який влаштоване свердло з можливістю обертатись, хвостовик якого закріплений у шпинделі, а робоча частина, проходячи у мітчику, має потовщення по конічній виточці до ріжучої частини, яка має заточку зі стружкороздільними канавками і виходить назовні діаметром до внутрішнього діаметра мітчика. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для одночасного свердлування та нарізання внутрішньої різьби; фіг. 2 переріз А-А фіг. 1. Запропонований пристрій для одночасного свердлування та нарізання внутрішньої різьби складається з мітчика 1, який влаштований на підшипниках 2 та до хвостової частини 3 жорстко прикріплене приводне зубчасте колесо 4 і уздовж осі обертання виконаний у серцевині з конічною виточкою 5 з боку торця робочої частини наскрізний отвір, у який влаштоване спіральне свердло 6. З можливістю обертатись так, що його хвостовик 7 закріплюється у шпинделі 8, а робоча частина, проходячи у мітчику 1, має потовщення по його конічній виточці 5 до ріжучої частини, яка має форму заточки зі стружкороздільними канавками 9 і виходить назовні діаметром до внутрішнього діаметра мітчика 1. Пристрій для одночасного свердлування та нарізання внутрішньої різьби працює наступним чином. З одночасним обертанням спірального свердла 6, обертальний рух якому передається через закріплений хвостовик 7 у шпинделі 8 верстата, обертається в протилежну йому сторону мітчик 1, якому обертальний рух надається через приводне зубчасте колесо 4, яке жорстоко закріплене на його хвостовику 3. Після чого до ріжучої частини спірального свердла 6 подається заготовка 10 зі швидкістю подачі - крок різьби на один оберт мітчика 1 та свердла 6. З процесом свердлування стружка подрібнюється, завдяки стружкороздільним канавкам 9, які виконані на ріжучій частини свердла 6, потрапляє до спіральних канавок, які по осьовому отвору мітчика 1 виштовхують її на зовні. Майже одразу з процесом свердлення отвору, мітчик 1 починає нарізати внутрішню різьбу, при цьому виникаюча стружка потрапляє у його канавки. Після нарізання різьби, мітчику 1 надається зворотний напрям обертання на вигвинчування його з отвору. Таким чином при одночасному свердлуванні (або розсвердлюванні) та нарізанні внутрішньої різьби, можна врівноважити крутні моменти, які діють при цьому на заготовку 10, що в підсумку не потребує великого зусилля при її затиску у пристосуванні і дозволяє обробляти як тонкостінні заготовки з пластичного матеріалу, так і корпусні. 1 UA 81578 U 5 Джерела інформації: 1. Патент UA 93301 С2. МПК В23В 51/08; B23G 5/00. Комбінований інструмент свердломітчик / І.О. Малишко, М.С. Коротун; Заявл. 10.07.2009; Опубл. 25.01.2011, Бюл. № 2. 2011 р. 6 с. 2. Патент RU 2009782 СІ. МПК В23В 35/00; В23В 51/08. Способ обработки отверстий и устройство для его осуществления / В.И. Денисенко, А.С. Плехотих; Заявка 08.06.1990; Опубл. 30.03.1994 - 6 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для одночасного свердлування та нарізання внутрішньої різьби, що містить свердло, мітчик, зубчате колесо, який відрізняється тим, що він оснащений мітчиком, розташованим з можливістю обертання, до хвостової частини якого жорстко прикріплене приводне зубчасте колесо і уздовж осі обертання виконаний у серцевині з конічною виточкою з боку торця робочої частини наскрізний отвір, у який влаштоване свердло з можливістю обертатись, хвостовик якого закріплений у шпинделі, а робоча частина, проходячи у мітчику, має потовщення по конічній виточці до ріжучої частини, яка має заточку зі стружкороздільними канавками і виходить назовні діаметром до внутрішнього діаметра мітчика. 2 UA 81578 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
