Шпонкове з’єднання

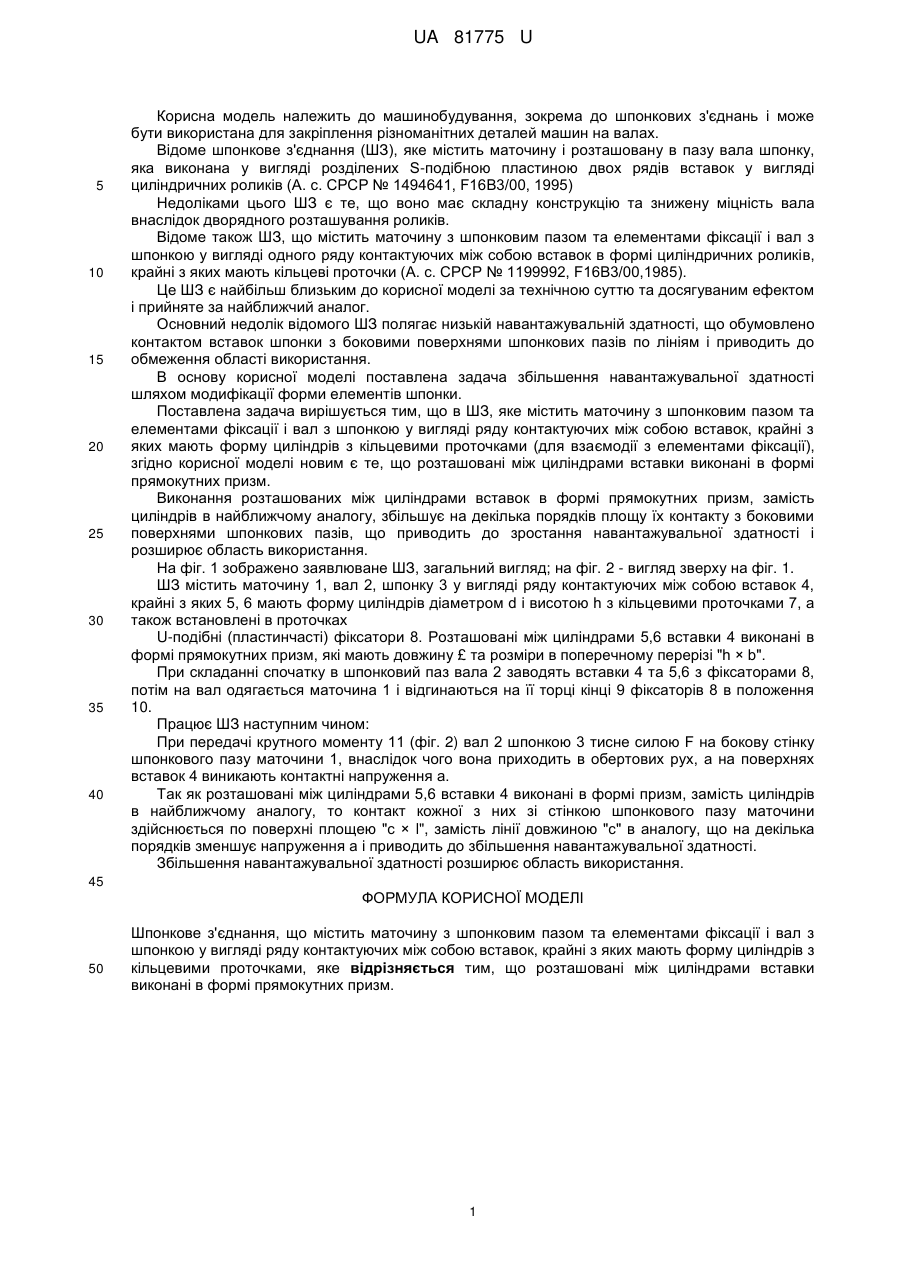

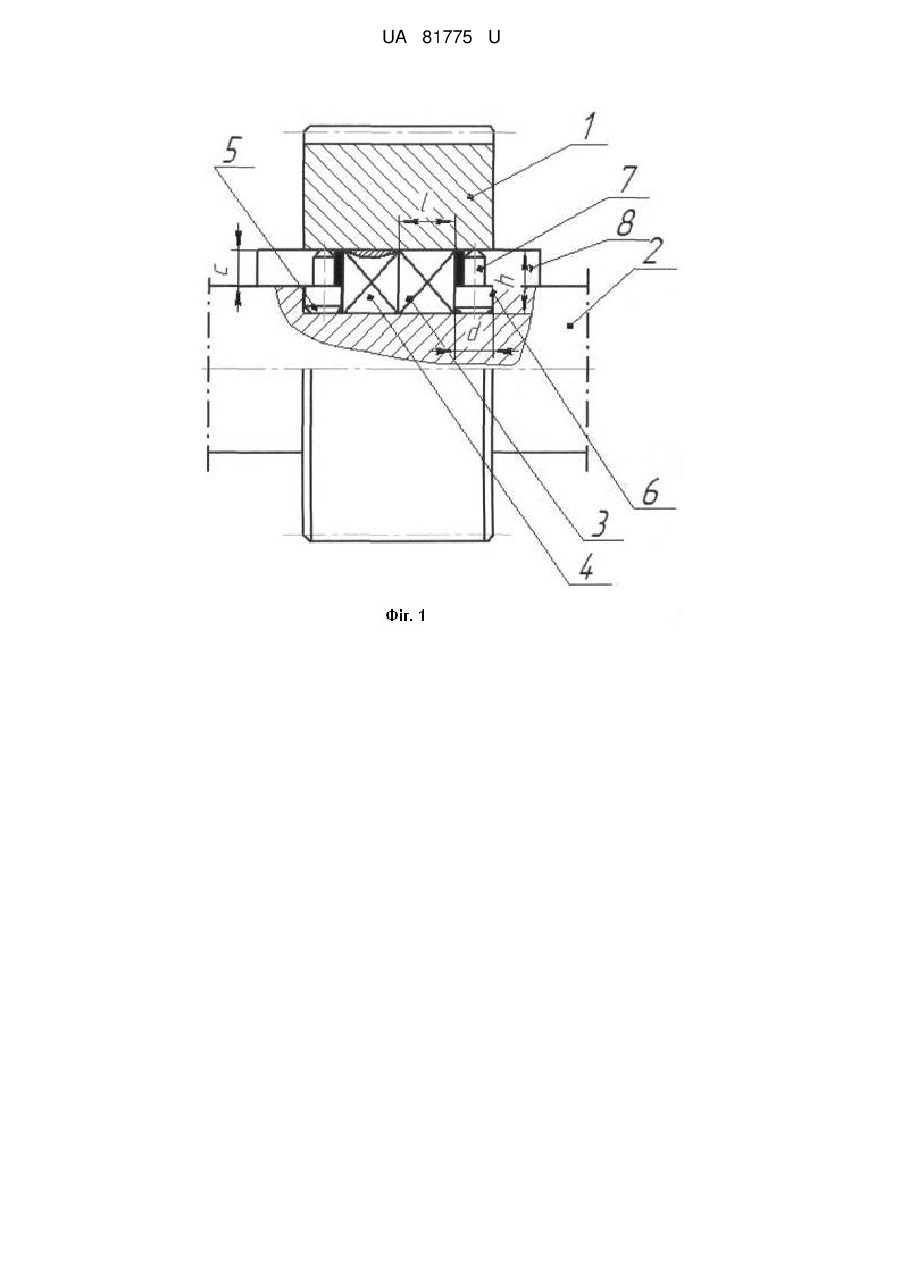

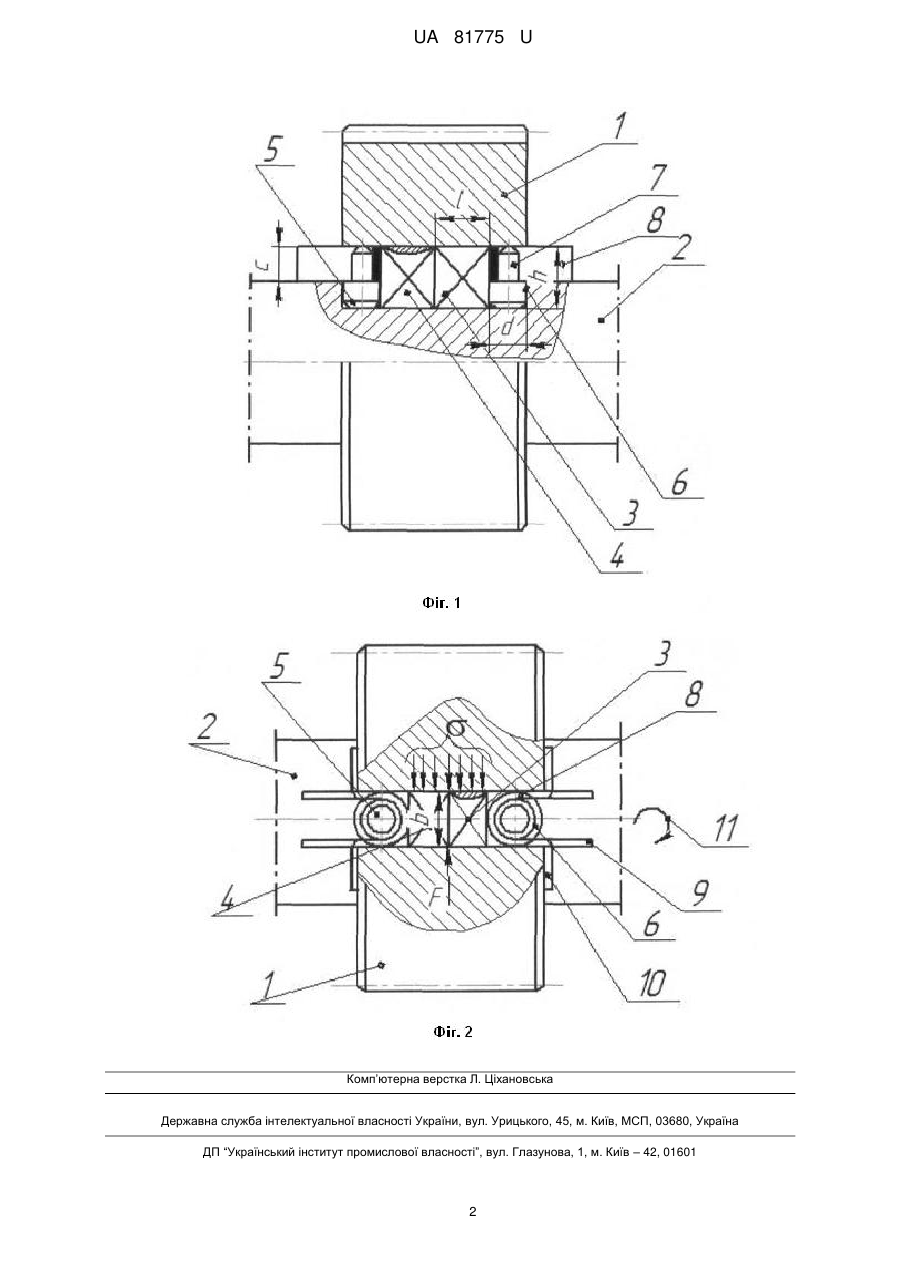

Реферат: Шпонкове з'єднання містить маточину з шпонковим пазом та елементами фіксації і вал з шпонкою у вигляді ряду контактуючих між собою вставок, крайні з яких мають форму циліндрів з кільцевими проточками. Розташовані між циліндрами вставки виконані в формі прямокутних призм. UA 81775 U (54) ШПОНКОВЕ З'ЄДНАННЯ UA 81775 U UA 81775 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, зокрема до шпонкових з'єднань і може бути використана для закріплення різноманітних деталей машин на валах. Відоме шпонкове з'єднання (ШЗ), яке містить маточину і розташовану в пазу вала шпонку, яка виконана у вигляді розділених S-подібною пластиною двох рядів вставок у вигляді циліндричних роликів (А. с. СРСР № 1494641, F16B3/00, 1995) Недоліками цього ШЗ є те, що воно має складну конструкцію та знижену міцність вала внаслідок дворядного розташування роликів. Відоме також ШЗ, що містить маточину з шпонковим пазом та елементами фіксації і вал з шпонкою у вигляді одного ряду контактуючих між собою вставок в формі циліндричних роликів, крайні з яких мають кільцеві проточки (А. с. СРСР № 1199992, F16B3/00,1985). Це ШЗ є найбільш близьким до корисної моделі за технічною суттю та досягуваним ефектом і прийняте за найближчий аналог. Основний недолік відомого ШЗ полягає низькій навантажувальній здатності, що обумовлено контактом вставок шпонки з боковими поверхнями шпонкових пазів по лініям і приводить до обмеження області використання. В основу корисної моделі поставлена задача збільшення навантажувальної здатності шляхом модифікації форми елементів шпонки. Поставлена задача вирішується тим, що в ШЗ, яке містить маточину з шпонковим пазом та елементами фіксації і вал з шпонкою у вигляді ряду контактуючих між собою вставок, крайні з яких мають форму циліндрів з кільцевими проточками (для взаємодії з елементами фіксації), згідно корисної моделі новим є те, що розташовані між циліндрами вставки виконані в формі прямокутних призм. Виконання розташованих між циліндрами вставок в формі прямокутних призм, замість циліндрів в найближчому аналогу, збільшує на декілька порядків площу їх контакту з боковими поверхнями шпонкових пазів, що приводить до зростання навантажувальної здатності і розширює область використання. На фіг. 1 зображено заявлюване ШЗ, загальний вигляд; на фіг. 2 - вигляд зверху на фіг. 1. ШЗ містить маточину 1, вал 2, шпонку 3 у вигляді ряду контактуючих між собою вставок 4, крайні з яких 5, 6 мають форму циліндрів діаметром d і висотою h з кільцевими проточками 7, а також встановлені в проточках U-подібні (пластинчасті) фіксатори 8. Розташовані між циліндрами 5,6 вставки 4 виконані в формі прямокутних призм, які мають довжину £ та розміри в поперечному перерізі "h × b". При складанні спочатку в шпонковий паз вала 2 заводять вставки 4 та 5,6 з фіксаторами 8, потім на вал одягається маточина 1 і відгинаються на її торці кінці 9 фіксаторів 8 в положення 10. Працює ШЗ наступним чином: При передачі крутного моменту 11 (фіг. 2) вал 2 шпонкою 3 тисне силою F на бокову стінку шпонкового пазу маточини 1, внаслідок чого вона приходить в обертових рух, а на поверхнях вставок 4 виникають контактні напруження а. Так як розташовані між циліндрами 5,6 вставки 4 виконані в формі призм, замість циліндрів в найближчому аналогу, то контакт кожної з них зі стінкою шпонкового пазу маточини здійснюється по поверхні площею "с × l", замість лінії довжиною "с" в аналогу, що на декілька порядків зменшує напруження а і приводить до збільшення навантажувальної здатності. Збільшення навантажувальної здатності розширює область використання. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Шпонкове з'єднання, що містить маточину з шпонковим пазом та елементами фіксації і вал з шпонкою у вигляді ряду контактуючих між собою вставок, крайні з яких мають форму циліндрів з кільцевими проточками, яке відрізняється тим, що розташовані між циліндрами вставки виконані в формі прямокутних призм. 1 UA 81775 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
