Часовий механізм з крутильним маятником

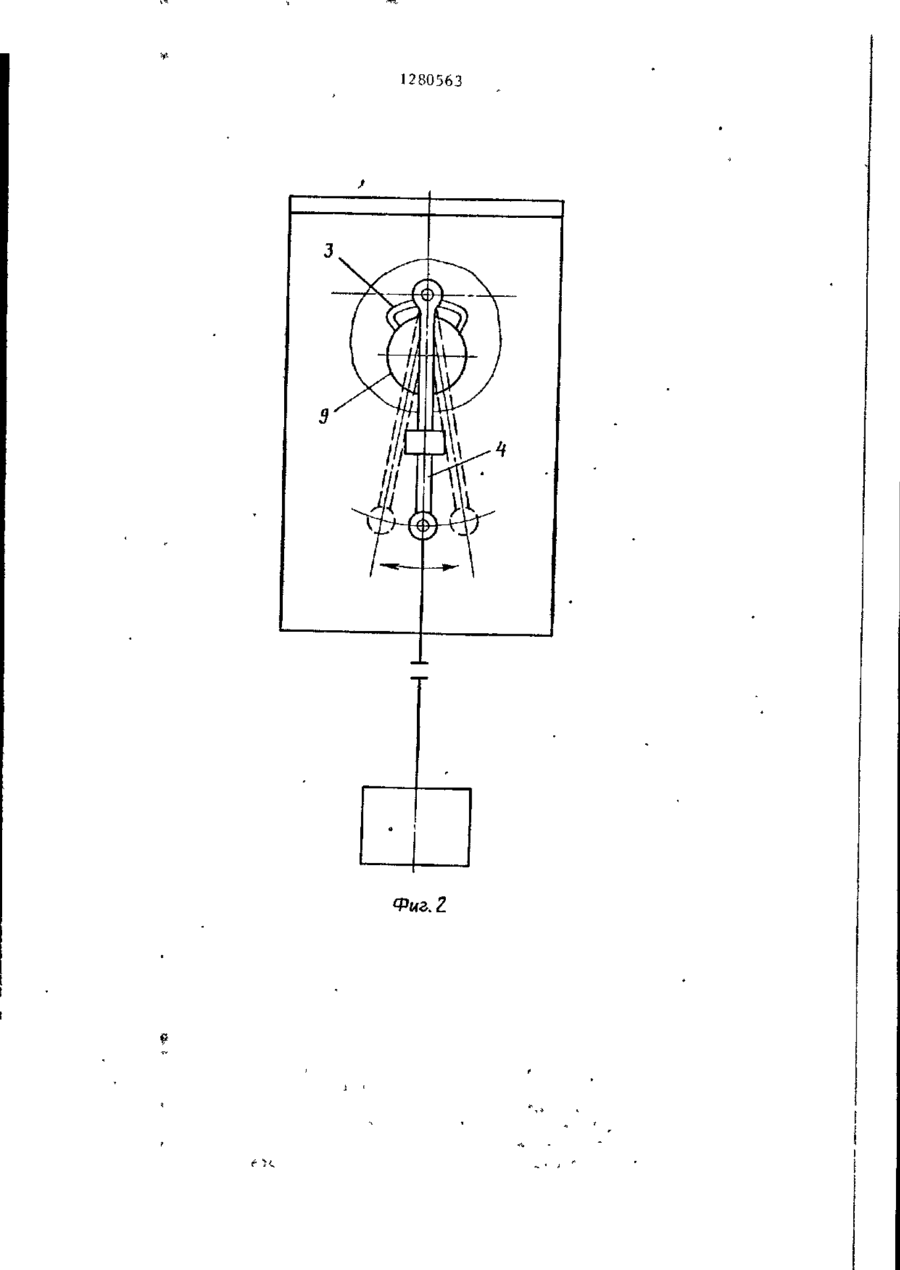

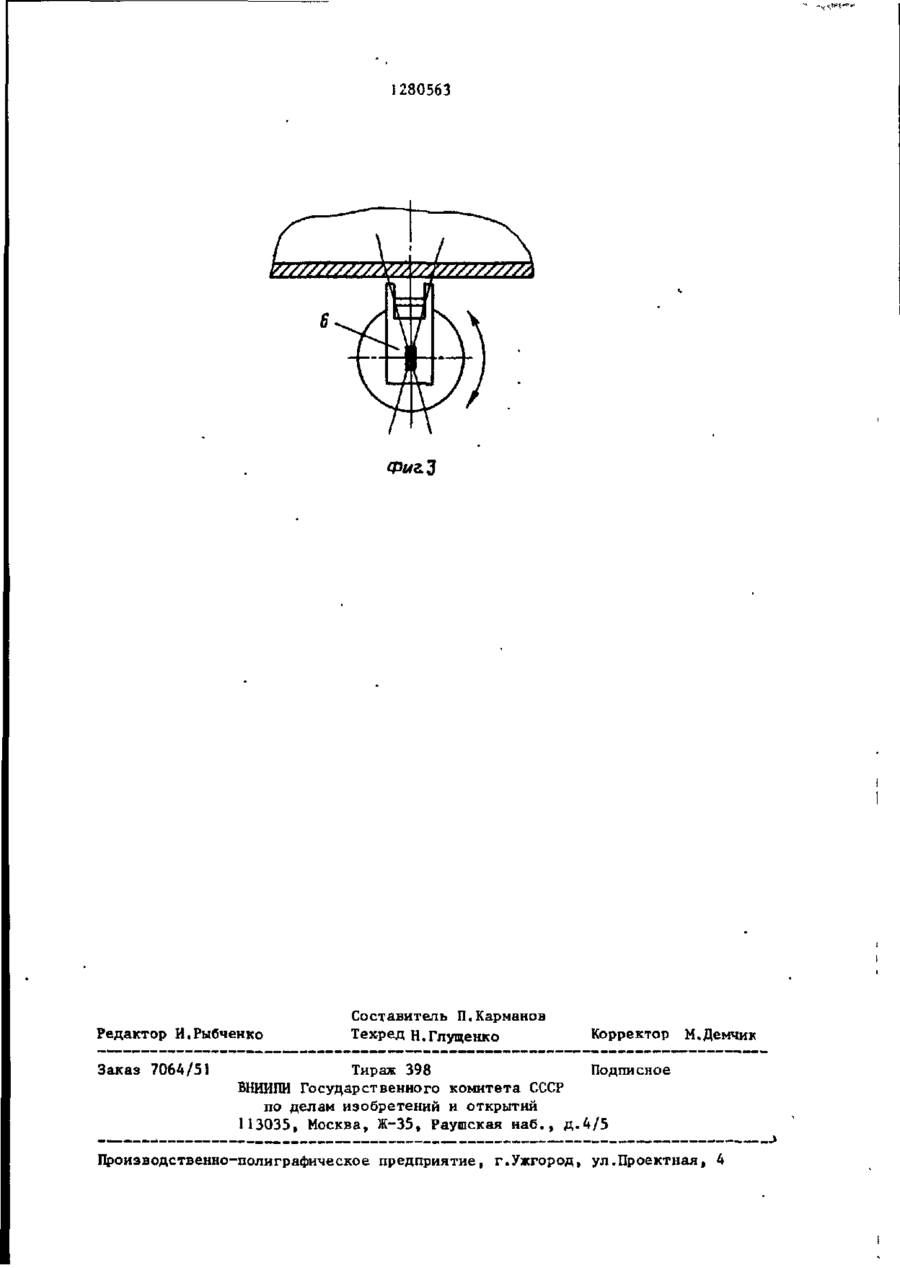

Изобретение относится к часовой промышленности и позволяет повысить устойчивость хода часов. На пружине 7 закреплена вилка 6, в прорези кото рой размещен рычаг 4, направленный вниз, на конце которого закреплен грузик 5 с возможностью перемещения вдоль рычага. От заводной пружины через механизм 1 и ходовое колесо 9 скобой 3 поворачивается валик 2 с рычагом 4. Вилка 6 закручивает пружину 7 с грузом 8 на угол, зависящий от жесткости струны. При раскручивании груза 8 ходовое колесо 9, освобожденное от скобы 3, поворачивается на один зуб. Подбором массы грузика 5 и плеча рычага 4 обеспечивается различная скорость вращения груза 8. 3 ил. С СП Фиг? 1 1280563 Изобретение отполи гея к часовой промышленности, и может быть использовано в настольных механических часах. Целью изобретения является повы5 шеиие устойчивости хода часов и упрощение их настройки. Введение в часовой механизм вто" рого маятника с регулируемым грузом обеспечивает ход часов при углах нак- 10 лона до 15 и регулировку точности хода в широких пределах. На фиг.1 показан часовой механизм, вид сбоку; на фиг. 2 - то же, вид спередиJ на фиг. 3 - вилка часо- 15 вого механизма. Часовой механизм с крутильным маятником содержит передаточный механизм 1 (например, Орловского часового завода), валик 2 со скобой 3 и рычагом 4„ На конце рычага 4 закреплен грузик 5. По отношению к оси валика 2 рычаг 4 направлен вниз. Рычаг 4 располагается в прорези вилки 25 6, которая закреплена на плоской длинной пружине (струпе) 7. Вилка 6 располагается ниже оси валика 2. Струпа 7 одним кондом прикреплена к корпусу часов, а на другом подвешен груз 8. Масса,грузика 5 и длина пле- 30 ча рычага 7 подбираются опытным путем. Скоба 3 взаимодействует с ходовым колесом 9. ся рычаг 4 на некоторый угол. Рычаг толкает вилку 6, которая при своем повороте закручивает струну 7. При закручивании струны груз 8 получает вращательное движение, запасал при этом энергию. Груз 8 закручивается на некоторый угол, величина которого зависит от жесткости струны 7. После закручивания груз 8 со струной 7 начинают раскручиваться в о б ратном направлении, при этом вилка 6 поворачивает рычаг 4 в обратном направлении также на некоторый у г о л . При обратном движении рычага 4 скоба 3 освобождает ходовое колесо 9, пропуская его на один зуб. Дальнейшие движения происходят аналогично. Для повышения устойчивости хода часов подбирают длину плеча рычага 4 и массу грузика 5. Например, если плечо рычага 60 мм5 то масса грузика 0,004 к г , а если плечо рычага I20 мм, то масса грузика 0,002 к г . Ф о р м у л а и з о б р е т е н и я о Часовой механизм с крутильным маятником, содержащий передаточный механизм, маятник в виде плоской пружины с грузом, вилку, закрепленную на пружине, взаимодействующую с рычагом, закрепленным одним кондсм на валике спусково»1, скобы, о т л и ч а ю щ и й с я тем, ч т о , с целью Часовой механизм с крутильным ма- 35 повышения устойчивости хода, он снабжен рычагом, направленным вниз» и ятником работает следующим образом. на его свободном конце закреплен Под действием заводной пружины груз с возможностью перемещения его через передаточные зубчатые колеса вдоль рычага, а вилка закреплена на механизма 1 поворачивается ходовое пружине с возможностью перемещения колесо 9, которое толкает скобу 3. вдоль нее и постоянного контакта с Скоба 3 поворачивает валик 2 и отрычагом ниже оси вращения валика секает дальнейший поворот ходового спусковой скобы. колеса 9. С валиком 2 поворачивает 280563 a Фиг.і і- 2'-. 1280563 Фиг 3 Редактор И.Рыбченко Заказ 7064/51 Составитель П.Карманов Техред Н.Глущенко Корректор М.Демчик Тираж 398 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4 / 5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
