Одноступінчатий конічний редуктор

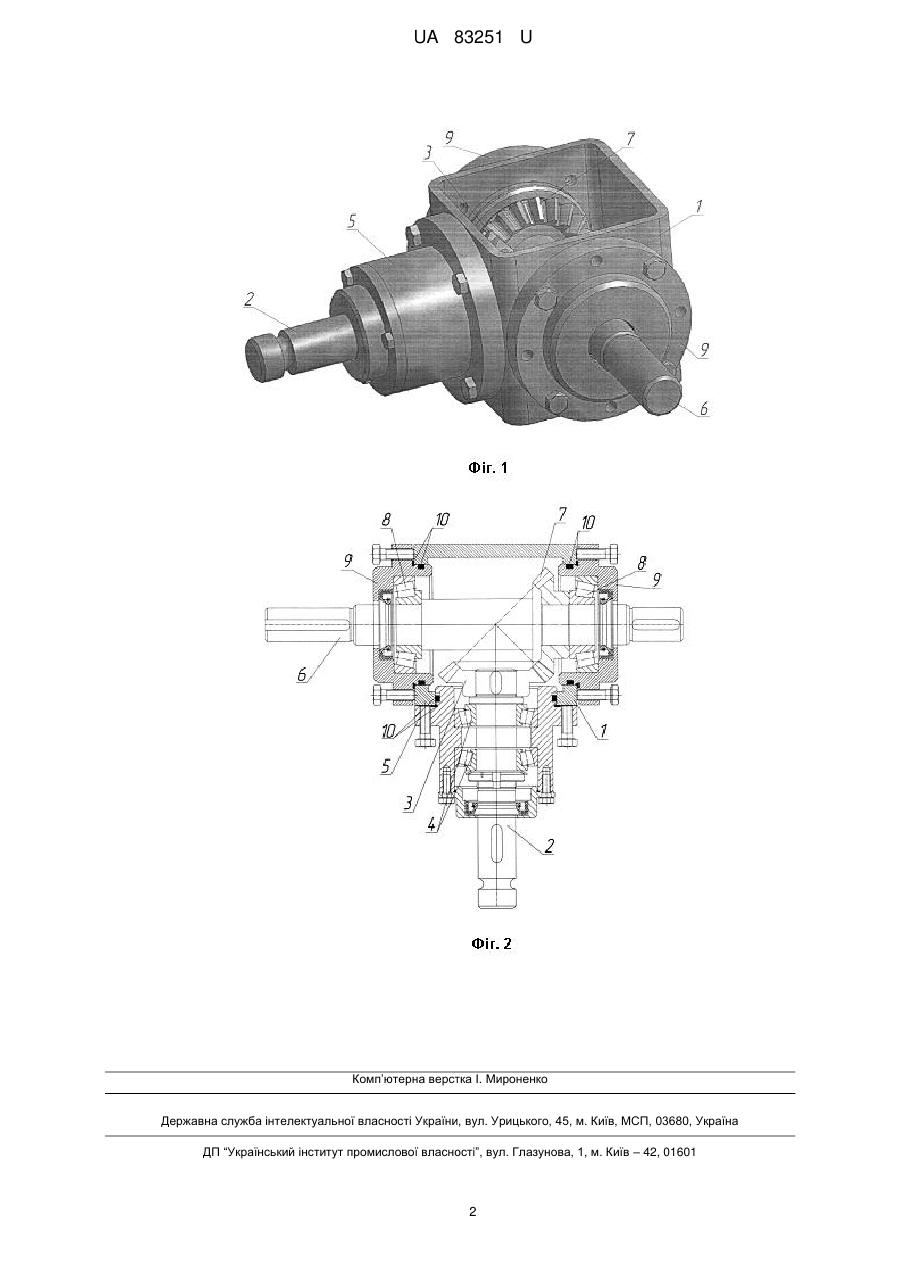

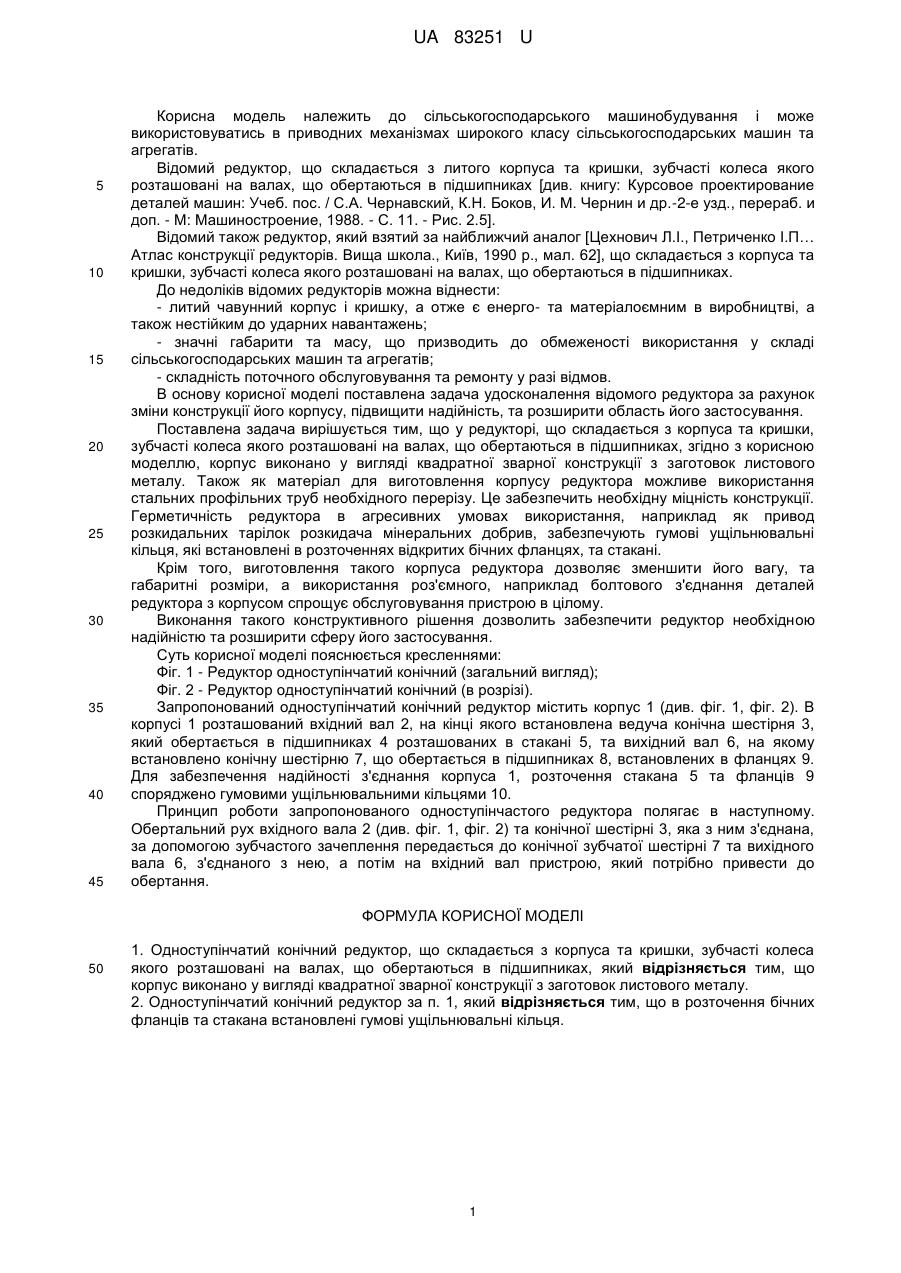

Реферат: UA 83251 U UA 83251 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись в приводних механізмах широкого класу сільськогосподарських машин та агрегатів. Відомий редуктор, що складається з литого корпуса та кришки, зубчасті колеса якого розташовані на валах, що обертаються в підшипниках [див. книгу: Курсовое проектирование деталей машин: Учеб. пос. / С.А. Чернавский, К.Н. Боков, И. М. Чернин и др.-2-е узд., перераб. и доп. - М: Машиностроение, 1988. - С. 11. - Рис. 2.5]. Відомий також редуктор, який взятий за найближчий аналог [Цехнович Л.І., Петриченко І.П… Атлас конструкції редукторів. Вища школа., Київ, 1990 р., мал. 62], що складається з корпуса та кришки, зубчасті колеса якого розташовані на валах, що обертаються в підшипниках. До недоліків відомих редукторів можна віднести: - литий чавунний корпус і кришку, а отже є енерго- та матеріалоємним в виробництві, а також нестійким до ударних навантажень; - значні габарити та масу, що призводить до обмеженості використання у складі сільськогосподарських машин та агрегатів; - складність поточного обслуговування та ремонту у разі відмов. В основу корисної моделі поставлена задача удосконалення відомого редуктора за рахунок зміни конструкції його корпусу, підвищити надійність, та розширити область його застосування. Поставлена задача вирішується тим, що у редукторі, що складається з корпуса та кришки, зубчасті колеса якого розташовані на валах, що обертаються в підшипниках, згідно з корисною моделлю, корпус виконано у вигляді квадратної зварної конструкції з заготовок листового металу. Також як матеріал для виготовлення корпусу редуктора можливе використання стальних профільних труб необхідного перерізу. Це забезпечить необхідну міцність конструкції. Герметичність редуктора в агресивних умовах використання, наприклад як привод розкидальних тарілок розкидача мінеральних добрив, забезпечують гумові ущільнювальні кільця, які встановлені в розточеннях відкритих бічних фланцях, та стакані. Крім того, виготовлення такого корпуса редуктора дозволяє зменшити його вагу, та габаритні розміри, а використання роз'ємного, наприклад болтового з'єднання деталей редуктора з корпусом спрощує обслуговування пристрою в цілому. Виконання такого конструктивного рішення дозволить забезпечити редуктор необхідною надійністю та розширити сферу його застосування. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - Редуктор одноступінчатий конічний (загальний вигляд); Фіг. 2 - Редуктор одноступінчатий конічний (в розрізі). Запропонований одноступінчатий конічний редуктор містить корпус 1 (див. фіг. 1, фіг. 2). В корпусі 1 розташований вхідний вал 2, на кінці якого встановлена ведуча конічна шестірня 3, який обертається в підшипниках 4 розташованих в стакані 5, та вихідний вал 6, на якому встановлено конічну шестірню 7, що обертається в підшипниках 8, встановлених в фланцях 9. Для забезпечення надійності з'єднання корпуса 1, розточення стакана 5 та фланців 9 споряджено гумовими ущільнювальними кільцями 10. Принцип роботи запропонованого одноступінчастого редуктора полягає в наступному. Обертальний рух вхідного вала 2 (див. фіг. 1, фіг. 2) та конічної шестірні 3, яка з ним з'єднана, за допомогою зубчастого зачеплення передається до конічної зубчатої шестірні 7 та вихідного вала 6, з'єднаного з нею, а потім на вхідний вал пристрою, який потрібно привести до обертання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Одноступінчатий конічний редуктор, що складається з корпуса та кришки, зубчасті колеса якого розташовані на валах, що обертаються в підшипниках, який відрізняється тим, що корпус виконано у вигляді квадратної зварної конструкції з заготовок листового металу. 2. Одноступінчатий конічний редуктор за п. 1, який відрізняється тим, що в розточення бічних фланців та стакана встановлені гумові ущільнювальні кільця. 1 UA 83251 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
