Рятувальний апарат для тих, хто зазнає лиха на воді і тонкому льоду, “водомірка”
Номер патенту: 83623
Опубліковано: 25.09.2013
Автори: Конюков Вячеслав Леонтійович, Осовський Дмитро Іванович
Формула / Реферат
Рятувальний апарат, що містить десять опорних лиж, колеса і поплавці і є конструкцією у вигляді платформи з розміщеними на ній двигуном, місцем для рятувальника, устаткуванням і лебідкою для підйому тих, хто зазнає лиха.
Текст

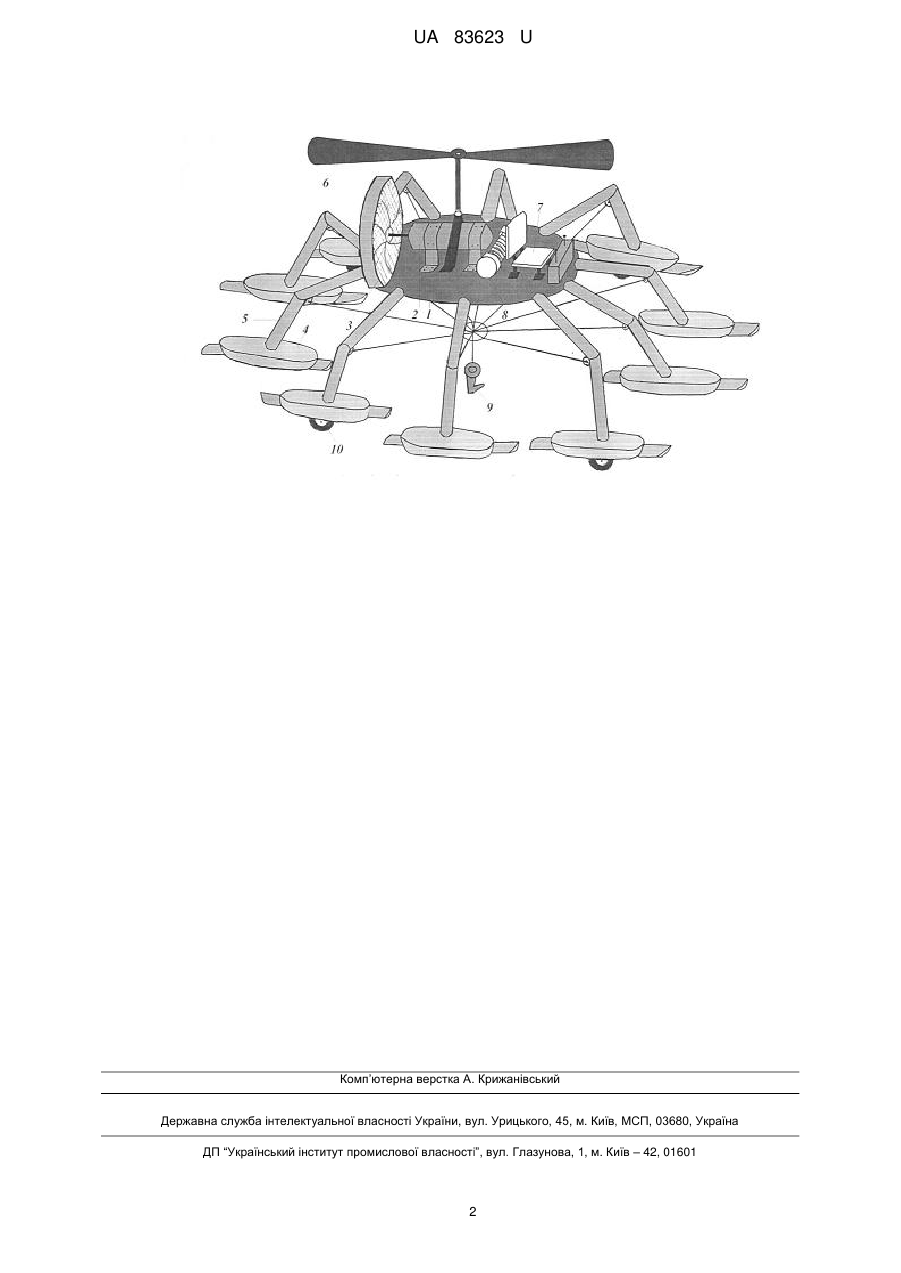

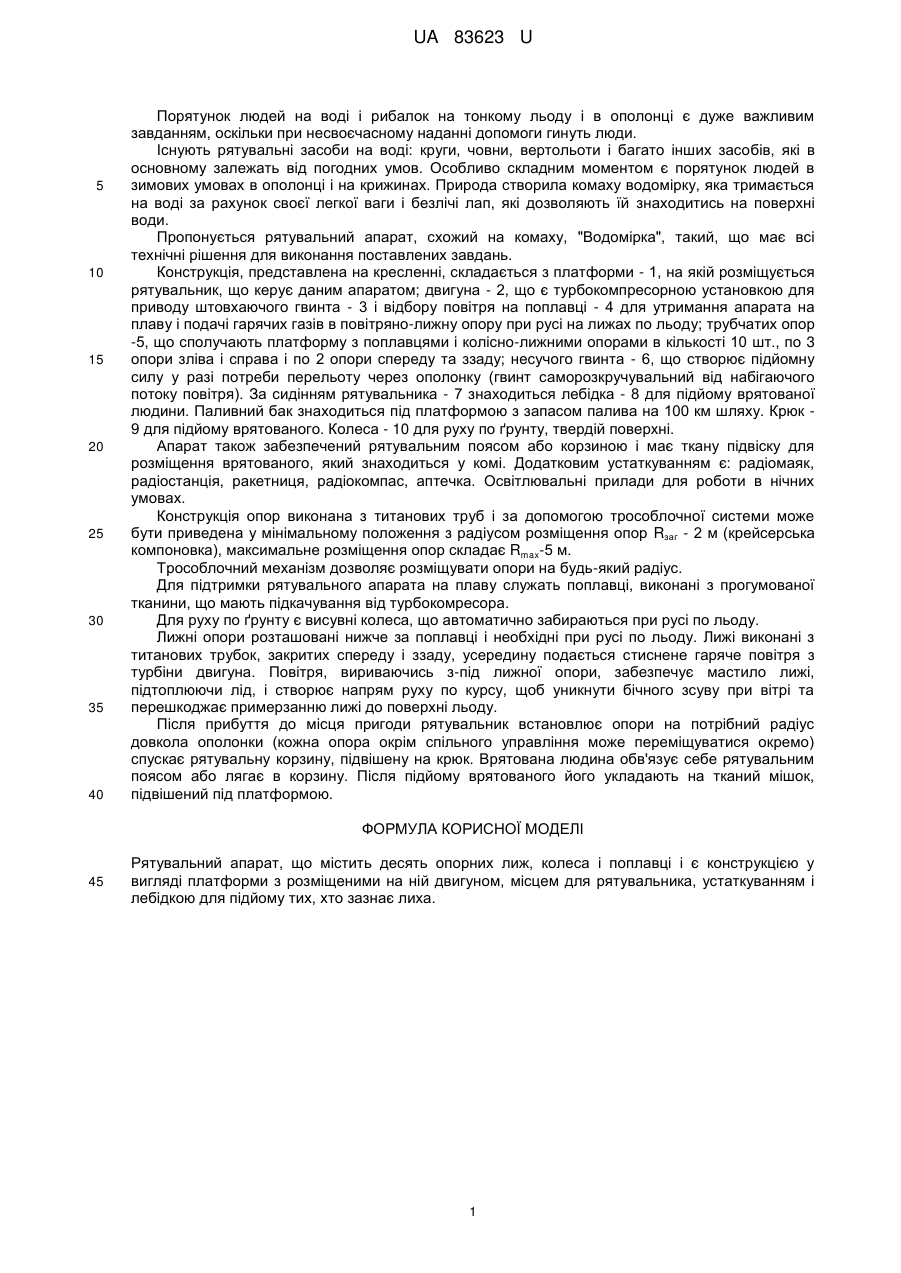

Реферат: UA 83623 U UA 83623 U 5 10 15 20 25 30 35 40 Порятунок людей на воді і рибалок на тонкому льоду і в ополонці є дуже важливим завданням, оскільки при несвоєчасному наданні допомоги гинуть люди. Існують рятувальні засоби на воді: круги, човни, вертольоти і багато інших засобів, які в основному залежать від погодних умов. Особливо складним моментом є порятунок людей в зимових умовах в ополонці і на крижинах. Природа створила комаху водомірку, яка тримається на воді за рахунок своєї легкої ваги і безлічі лап, які дозволяють їй знаходитись на поверхні води. Пропонується рятувальний апарат, схожий на комаху, "Водомірка", такий, що має всі технічні рішення для виконання поставлених завдань. Конструкція, представлена на кресленні, складається з платформи - 1, на якій розміщується рятувальник, що керує даним апаратом; двигуна - 2, що є турбокомпресорною установкою для приводу штовхаючого гвинта - 3 і відбору повітря на поплавці - 4 для утримання апарата на плаву і подачі гарячих газів в повітряно-лижну опору при русі на лижах по льоду; трубчатих опор -5, що сполучають платформу з поплавцями і колісно-лижними опорами в кількості 10 шт., по 3 опори зліва і справа і по 2 опори спереду та ззаду; несучого гвинта - 6, що створює підйомну силу у разі потреби перельоту через ополонку (гвинт саморозкручувальний від набігаючого потоку повітря). За сидінням рятувальника - 7 знаходиться лебідка - 8 для підйому врятованої людини. Паливний бак знаходиться під платформою з запасом палива на 100 км шляху. Крюк 9 для підйому врятованого. Колеса - 10 для руху по ґрунту, твердій поверхні. Апарат також забезпечений рятувальним поясом або корзиною і має ткану підвіску для розміщення врятованого, який знаходиться у комі. Додатковим устаткуванням є: радіомаяк, радіостанція, ракетниця, радіокомпас, аптечка. Освітлювальні прилади для роботи в нічних умовах. Конструкція опор виконана з титанових труб і за допомогою трособлочної системи може бути приведена у мінімальному положення з радіусом розміщення опор Rзаг - 2 м (крейсерська компоновка), максимальне розміщення опор складає Rmax-5 м. Трособлочний механізм дозволяє розміщувати опори на будь-який радіус. Для підтримки рятувального апарата на плаву служать поплавці, виконані з прогумованої тканини, що мають підкачування від турбокомресора. Для руху по ґрунту є висувні колеса, що автоматично забираються при русі по льоду. Лижні опори розташовані нижче за поплавці і необхідні при русі по льоду. Лижі виконані з титанових трубок, закритих спереду і ззаду, усередину подається стиснене гаряче повітря з турбіни двигуна. Повітря, вириваючись з-під лижної опори, забезпечує мастило лижі, підтоплюючи лід, і створює напрям руху по курсу, щоб уникнути бічного зсуву при вітрі та перешкоджає примерзанню лижі до поверхні льоду. Після прибуття до місця пригоди рятувальник встановлює опори на потрібний радіус довкола ополонки (кожна опора окрім спільного управління може переміщуватися окремо) спускає рятувальну корзину, підвішену на крюк. Врятована людина обв'язує себе рятувальним поясом або лягає в корзину. Після підйому врятованого його укладають на тканий мішок, підвішений під платформою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Рятувальний апарат, що містить десять опорних лиж, колеса і поплавці і є конструкцією у вигляді платформи з розміщеними на ній двигуном, місцем для рятувальника, устаткуванням і лебідкою для підйому тих, хто зазнає лиха. 1 UA 83623 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюOsovskyi Dmytro Ivanovych
Автори російськоюОсовский Дмитрий Иванович
МПК / Мітки
МПК: B63C 9/32
Мітки: води, лиха, тих, рятувальний, зазнає, водомірка, апарат, льоду, тонкому
