Апарат “рута” для виділення цист фітогельмінтів із грунтових проб

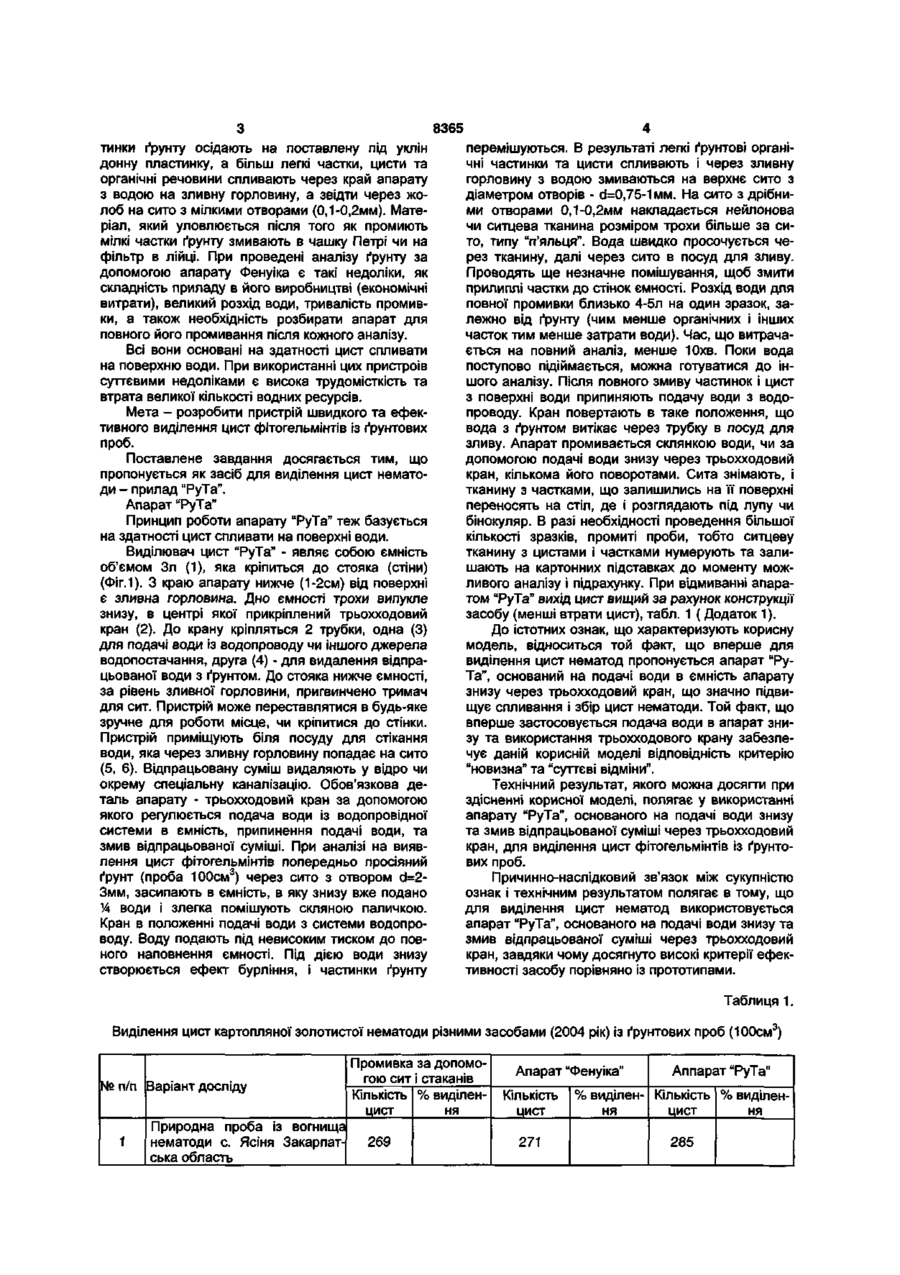

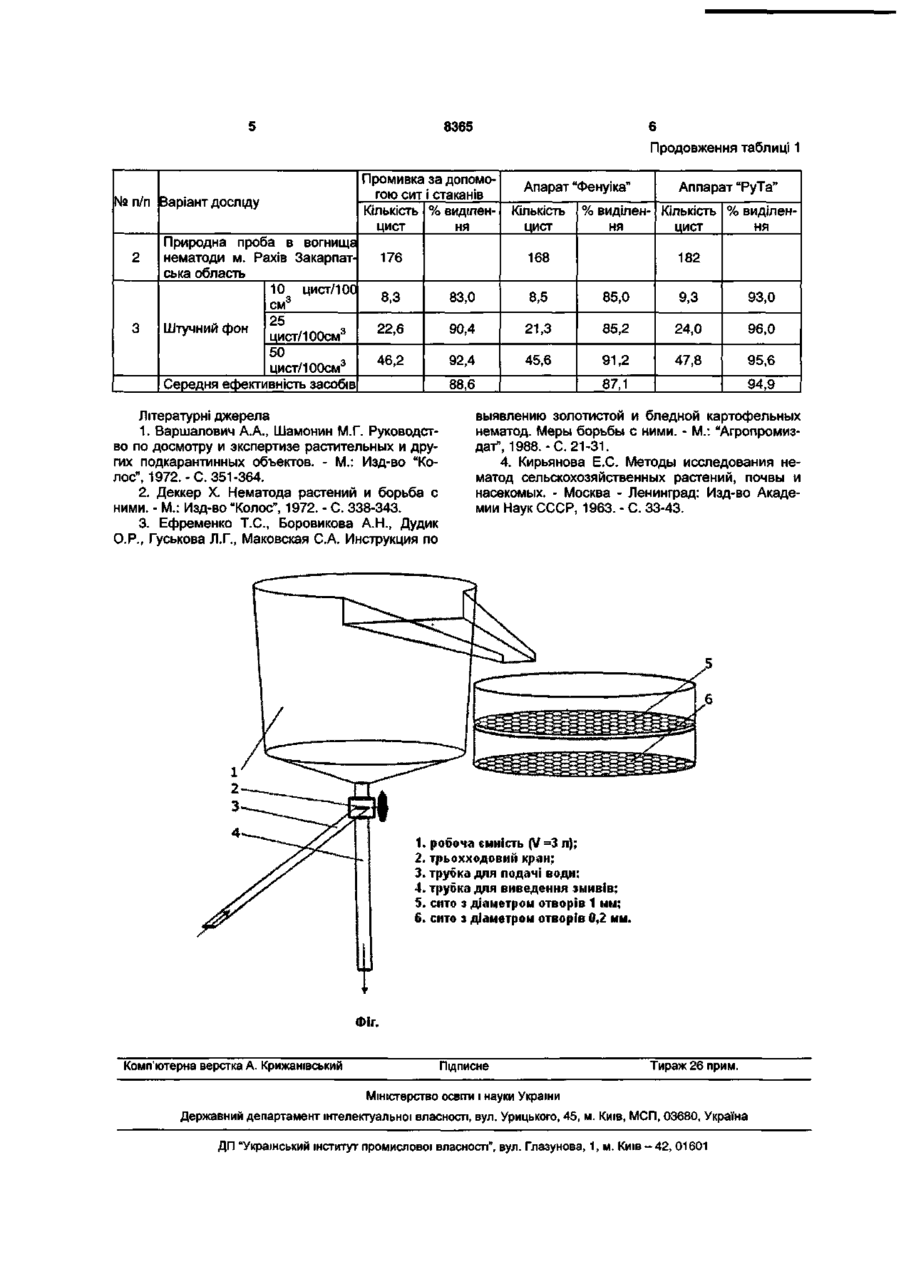

Апарат для виділення цист фітогельмінтів із ґрунтових проб, який містить робочу ємність із зливною горловиною, 2 сита з діаметром отворів 1 мм і 0,2 мм, який відрізняється тим, що робоча ємність має циліндричну форму, до випуклого дна якої прикріплений триходовий кран із трубками для подачі води знизу та зливу відпрацьованої суміші. ту верхні 2/3 об'єму води зливають на фільтр в лійці діаметром сІ=10-15см. Фільтр розглядають під бінокуляром. При промиванні ґрунту без попереднього висушування, його відразу поміщають на металічне сито з діаметром комірок сі=2-3мм, яке встановлено в сито з діаметром комірок d=0,1-0,2мм і промивають сильним струменем води. На верхньому ситі затримуються великі частинки ґрунту, а на нижньому - цисти і дрібні частинки. Нижнє сито можна розглядати під бінокуляром або змивати осад на паперові фільтри, що вкладені в лійки. Фільтри розглядають під бінокуляром [3]. При виділенні цист методом флотаційної промивки витрачається велика кількість води, постійно необхідно помішувати ґрунт, при відстоюванні проби в 1 л води без промивання через сита спливає чимала кількість інших органічних і ґрунтових решток, які при безпосередньому змиві на фільтр погіршують підрахунок цист та відбувається втрата цист при перенесені змиву на фільтр. Найбільш близьким до корисної моделі є пристрій Фенуіка, що являє собою апарат, в якому знаходиться ємність із зливною горловиною та донною пластинкою та лійка з фільтрами. Аналог 2. Пристрій Фенуіка. Висушений та просіяний ґрунт висипають на сито з міліметровими отворами та змивають сильними струменями води в апарат [1]. Струмінь води рекомендується розподіляти по всій поверхні сита за допомогою спеціального розприскувача. Для затримання великих часток в лійку вставлено сито, трубка лійки входить в ємність апарату. Тяжкі час ю со (О 00 о> 8365 тинки ґрунту осідають на поставлену під уклін донну пластинку, а більш легкі частки, цисти та органічні речовини спливають через край апарату з водою на зливну горловину, а звідти через жолоб на сито з мілкими отворами (0,1-0,2мм). Матеріал, який уловлюється після того як промиють мілкі частки ґрунту змивають в чашку Петрі чи на фільтр в лійці. При проведені аналізу ґрунту за допомогою апарату Фенуіка є такі недоліки, як складність приладу в його виробництві (економічні витрати), великий розхід води, тривалість промивки, а також необхідність розбирати апарат для повного його промивання після кожного аналізу. Всі вони основані на здатності цист спливати на поверхню води. При використанні цих пристроїв суттєвими недоліками є висока трудомісткість та втрата великої кількості водних ресурсів. Мета - розробити пристрій швидкого та ефективного виділення цист фітогельмінтів із ґрунтових проб. Поставлене завдання досягається тим, що пропонується як засіб для виділення цист нематоди - прилад "РуТа". Апарат "РуТа" Принцип роботи апарату "РуТа" теж базується на здатності цист спливати на поверхні води. Виділювач цист "РуТа" - являє собою ємність об'ємом Зл (1), яка кріпиться до стояка (стіни) (Фіг.1). З краю апарату нижче (1-2см) від поверхні є зливна горловина. Дно ємності трохи випукле знизу, в центрі якої прикріплений трьохходовии кран (2). До крану кріпляться 2 трубки, одна (3) для подачі води із водопроводу чи іншого джерела водопостачання, друга (4) - для видалення відпрацьованої води з ґрунтом. До стояка нижче ємності, за рівень зливної горловини, пригвинчено тримач для сит. Пристрій може переставлятися в будь-яке зручне для роботи місце, чи кріпитися до стінки. Пристрій приміщують біля посуду для стікання води, яка через зливну горловину попадає на сито (5, 6). Відпрацьовану суміш видаляють у відро чи окрему спеціальну каналізацію. Обов'язкова деталь апарату - трьохходовии кран за допомогою якого регулюється подача води із водопровідної системи в ємність, припинення подачі води, та змив відпрацьованої суміші. При аналізі на виявлення цист фітогельмінтів попередньо просіяний ґрунт (проба 100см3) через сито з отвором d=2Змм, засипають в ємність, в яку знизу вже подано Л А ВОДИ І злегка помішують скляною паличкою. Кран в положенні подачі води з системи водопроводу. Воду подають під невисоким тиском до повного наповнення ємності. Під дією води знизу створюється ефект бурління, і частинки ґрунту перемішуються. В результаті легкі ґрунтові органічні частинки та цисти спливають і через зливну горловину з водою змиваються на верхнє сито з діаметром отворів - d=0,75-iMM. На сито з дрібними отворами 0,1-0,2мм накладається нейлонова чи ситцева тканина розміром трохи більше за сито, типу "п'яльця". Вода швидко просочується через тканину, далі через сито в посуд для зливу. Проводять ще незначне помішування, щоб змити прилиплі частки до стінок ємності. Розхід води для повної промивки близько 4-5л на один зразок, залежно від ґрунту (чим менше органічних і інших часток тим менше затрати води). Час, що витрачається на повний аналіз, менше 10хв. Поки вода поступово підіймається, можна готуватися до іншого аналізу. Після повного змиву частинок і цист з поверхні води припиняють подачу води з водопроводу. Кран повертають в таке положення, що вода з ґрунтом витікає через трубку в посуд для зливу. Апарат промивається склянкою води, чи за допомогою подачі води знизу через трьохходовии кран, кількома його поворотами. Сита знімають, і тканину з частками, що залишились на її поверхні переносять на стіл, де і розглядають під лупу чи бінокуляр. В разі необхідності проведення більшої кількості зразків, промиті проби, тобто ситцеву тканину з цистами і частками нумерують та залишають на картонних підставках до моменту можливого аналізу і підрахунку. При відмиванні апаратом "РуТа" вихід цист вищий за рахунок конструкції засобу (менші втрати цист), табл. 1 (Додаток 1). До істотних ознак, що характеризують корисну модель, відноситься той факт, що вперше для виділення цист нематод пропонується апарат "РуТа", оснований на подачі води в ємність апарату знизу через трьохходовии кран, що значно підвищує спливання і збір цист нематоди. Той факт, що вперше застосовується подача води в апарат знизу та використання трьохходового крану забезпечує даній корисній моделі відповідність критерію "новизна" та "суттєві відміни". Технічний результат, якого можна досягти при здісненні корисної моделі, полягає у використанні апарату "РуТа", основаного на подачі води знизу та змив відпрацьованої суміші через трьохходовии кран, для виділення цист фітогельмінтів із ґрунтових проб. Причинно-наслідковий зв'язок між сукупністю ознак і технічним результатом полягає в тому, що для виділення цист нематод використовується апарат "РуТа", основаного на подачі води знизу та змив відпрацьованої суміші через трьохходовии кран, завдяки чому досягнуто високі критерії ефективності засобу порівняно із прототипами. Таблиця 1. Виділення цист картопляної золотистої нематоди різними засобами (2004 рік) із ґрунтових проб (100см3) № п/п Варіант досліду 1 Природна проба із вогнища нематоди с Ясіня Закарпатська область Промивка за допомогою сит і стаканів Кількість % виділенцист ня 269 Апарат "Фенуіка" Аппарат "РуТа" Кількість цист % виділен- Кількість % виділення цист ня 271 285 8365 Продовження таблиці 1 Промивка за допомогою сит і стаканів Кількість % виділенцист ня № п/п Варіант досліду 2 3 Природна проба в вогнища нематоди м. Рахів Закарпатська область 10 цист/100 см 3 25 Штучний фон цист/100см3 50 цист/100см3 Середня ефективність засобів Апарат "Фенуіка" Аппарат "РуТа" % виділен- Кількість % виділення цист ня 168 176 Кількість цист 182 8,3 83,0 8,5 85,0 9,3 93,0 22,6 90,4 21,3 85,2 24,0 96,0 46,2 92,4 45,6 91,2 47,8 95,6 87,1 88,6 Літературні джерела 1. Варшалович А.А., Шамонин М.Г. Руководство по досмотру и экспертизе растительных и других подкарантинных объектов. - М.: Изд-во "Колос", 1972.-С. 351-364. 2. Деккер X. Нематода растений и борьба с ними. - М.: Изд-во "Колос", 1972. - С. 338-343. 3. Ефременко Т.С., Боровикова А.Н., Дудик О.Р., Гуськова Л.Г., Маковская С.А. Инструкция по 94,9 выявлению золотистой и бледной картофельных нематод. Меры борьбы с ними. - М.: "Агропромиздат", 1988. -С. 21-31. 4. Кирьянова Е.С. Методы исследования нематод сельскохозяйственных растений, почвы и насекомых. - Москва - Ленинград: Изд-во Академии Наук СССР, 1963. - С. 33-43. 1. робоча ємність (V =3 л); 2. трьохходовий кран; 3. трубка для подачі води: 4. трубка для виведення змивів; 5. сито з діаметром отворів 1 мм; 6. сито з діаметром отворів 0,2 мм. Фіг. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
