Пристрій для швидкісного безперервного зривання фруктів

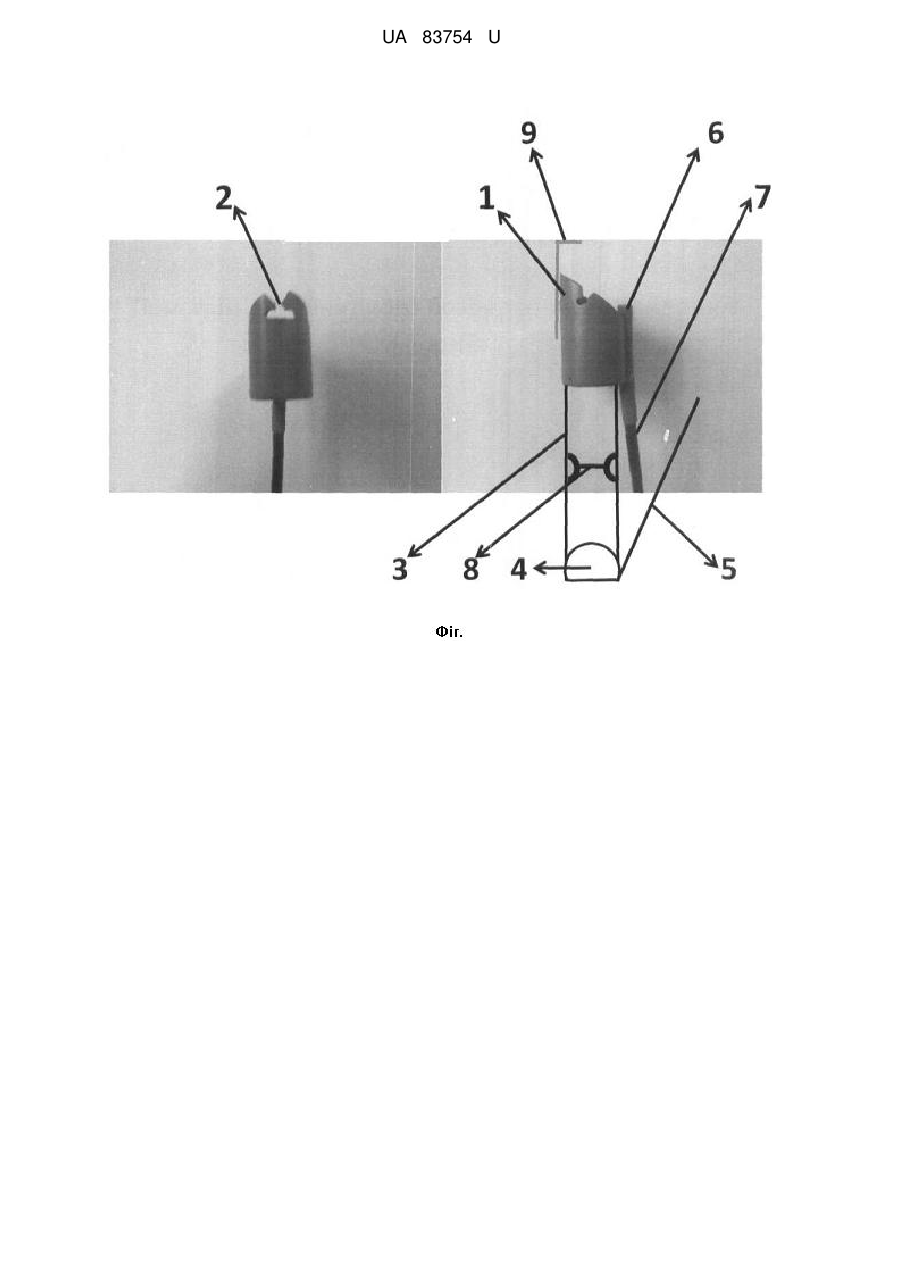

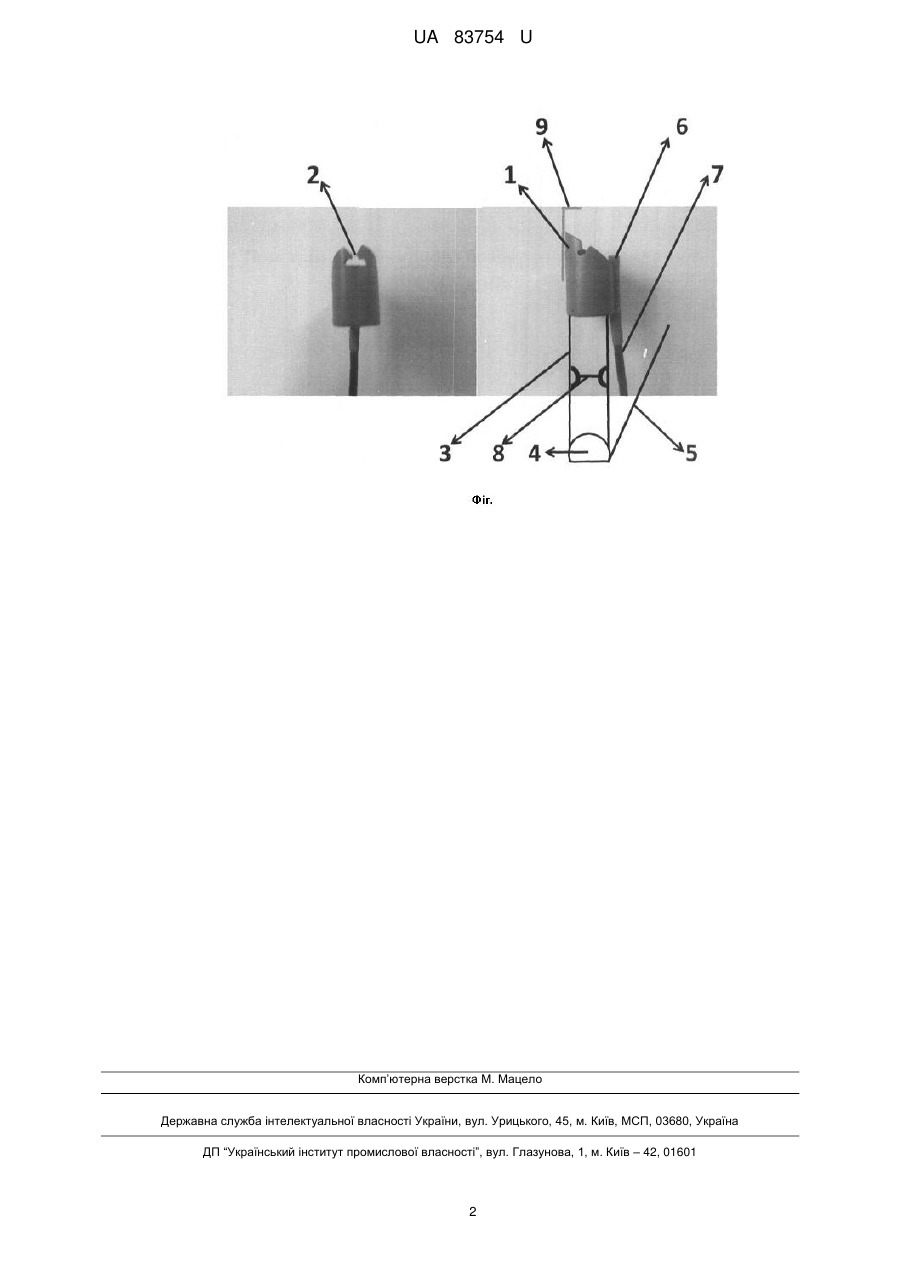

Реферат: UA 83754 U UA 83754 U 5 10 15 20 25 30 35 Корисна модель належить до садівництва і призначена для зривання фруктів як у крупногосподарському, так і у приватному секторі. Відомі пристрої для зривання фруктів є малопродуктивними, тому, що після зривання кожного плоду потрібно опускати пристрій вниз і виймати плід із корзини пристрою. В основу корисної моделі поставлено задачу швидко та продуктивно зривати фрукти за коротший час. Поставлена задача вирішується тим, що корзина пристрою немає дна. До нижньої частини корзини прикріплюється рукавоподібний фруктопровід довжиною 2,5-3 м, у який потрапляє плід після його зривання. Нижня частина фруктопроводу закрита, а отвір для виймання плодів знаходиться з боку у нижній частині фруктопроводу. Ручка для утримування пристрою кріпиться у гнізді, яке розміщене збоку біля нижчої частини корзини. Робоча сторона корзини, у якій знаходиться розріз у формі букви Т, перекинутої вниз для зривання плодів, є вищою для покращення доступу до плодів при їх зриванні. Посередині довжини фруктопровід злегка перев'язаний гумкою, в результаті чого зірваний плід, падаючи вниз, на мить зупиняється. На далі плід падає на дно фруктопроводу з меншою швидкістю, полегшуючи силу удару. Для ефективнішого зривання плодів до вищої робочої сторони корзини прикріплюється Г-подібна планка із розрізом у її верхній зігнутій частині для зачіпання плодоніжок фруктів. Зігнута частина планки повернута в середину корзини. Виконавець пропихає вертикальний розріз пристрою на плодоніжку фрукта таким чином, щоб плід опинився всередині корзини. Потім він повертає пристрій вправо або вліво, щоб плодоніжка потрапила у горизонтальний розріз пристрою. Після цього виконавець рухає пристрій вниз або вверх, відриваючи плід від гілки дерева. Відірваний плід падає у фруктопровід і потрапляє на його дно. До дна фруктопроводу протилежній від отвору стороні прикріплена мотузка, верхній кінець якої знаходиться у виконавця. Після потрапляння плоду на дно фруктопроводу виконавець підіймає мотузку вверх і плід випадає із отвору фруктопроводу у порожню тару. На кресленні (Фіг.) зображено пристрій для швидкісного безперервного зривання фруктів. Пристрій складається із корзини (1), у верхній частині якої знаходиться Т-розріз (2), до нижньої частини корзини кріпиться фруктопровід (3), у нижній боковій частині якого розміщений отвір (4) для висипання плодів, а до протилежної отвору частини дна фруктопроводу прикріплена мотузка (5). До коротшої частини корзини кріпиться гніздо (6) для вставляння в нього ручки фруктопроводу (7). Посередині своєї довжини фруктопровід перев'язується гумкою (8), яка частково зменшує діаметр фруктопроводу. В результаті цього плід при падінні частково затримується у звуженому місці і падає на дно фруктопроводу із меншою силою, що сприяє отриманню фруктів кращої якості. Для ефективнішого зривання фруктів ззовні до вищої частини корзини кріпиться Г-подібна планка (9) із розрізом у верхній зігнутій частині. Планка кріпиться таким чином, що зігнута її частина знаходиться над корзиною пристрою і плоди після зривання потрапляють у корзину, а далі у фруктопровід. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Пристрій для швидкісного безперервного зривання фруктів, який складається із корзини, одна із сторін є вищою для покращення доступу до плодів, і у якій є розріз у вигляді букви Т, перекинутої вниз для обривання плодоніжки фрукта, а до протилежної нижчої сторони кріпиться гніздо для ручки пристрою, а до нижньої частини корзини прикріплено рукавоподібний фруктопровід, нижня частина якого є закритою, а у стінці фруктопроводу біля самого дна знаходиться отвір для висипання фруктів, а до дна фруктопроводу із протилежної отвору сторони прикріплено мотузку для висипання фруктів із фруктопроводу у тару, який відрізняється тим, що дозволяє швидко та безперервно зривати фрукти, не опускаючи фруктозбиральний пристрій вниз із кожним зірваним плодом. 2. Пристрій для швидкісного безперервного зривання фруктів за п. 1, який відрізняється тим, що для ефективнішого зривання плодів додатково до зовнішньої сторони вищої стінки корзини кріпиться Г-подібна планка із розрізом у зігнутій її частині для захоплення плодоніжки фрукта, а зігнута частина якої спрямована всередину корзини, щоб плоди після зривання їх потрапляли у корзину пристрою. 1 UA 83754 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
