Пристрій для контролю прямолінійності отворів

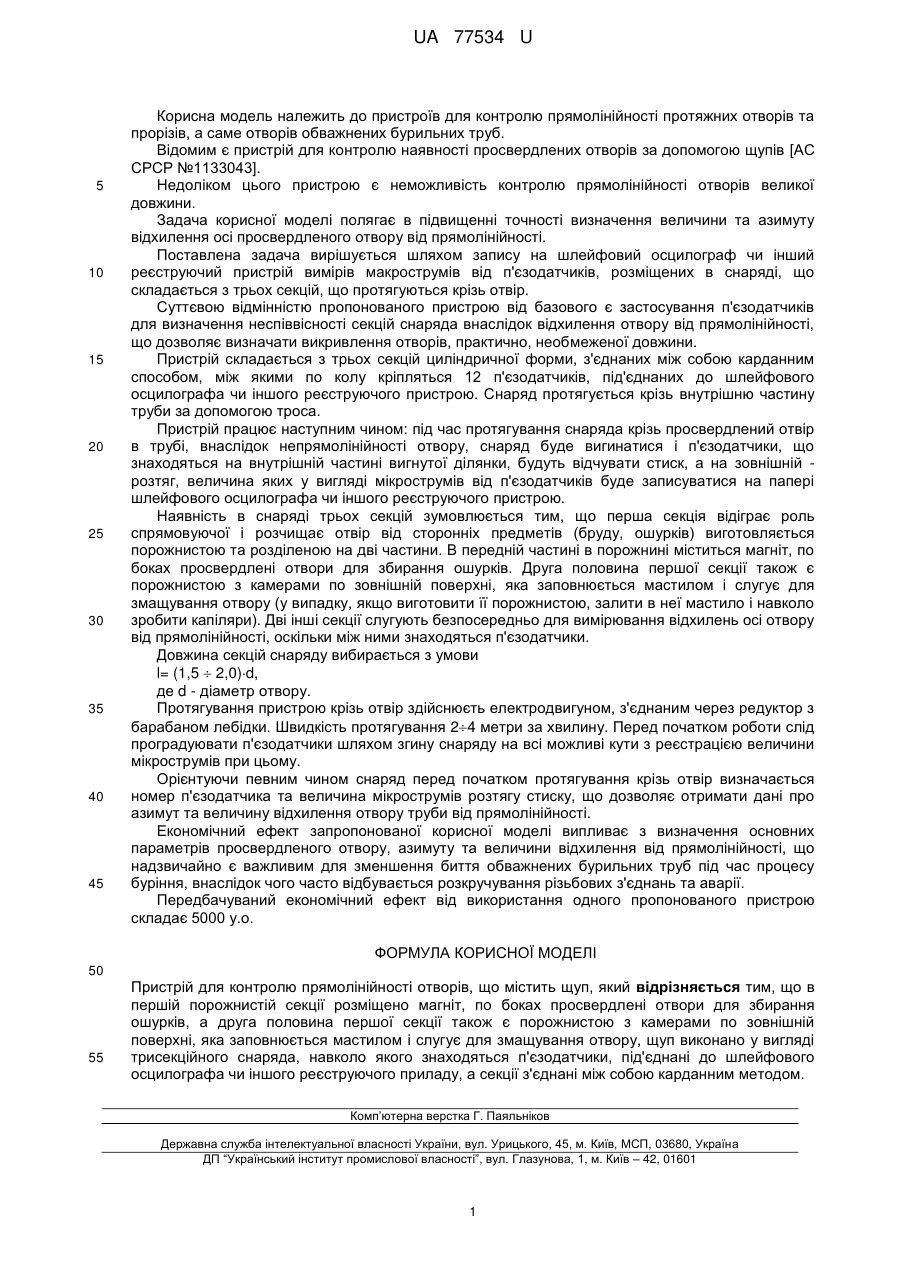

Реферат: Пристрій для контролю прямолінійності отворів містить щуп, в першій порожнистій секції розміщений магніт, по боках просвердлені отвори для збирання ошурків. Друга половина першої секції порожниста з камерами по зовнішній поверхні. Щуп виконано у вигляді трисекційного снаряда. UA 77534 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ПРЯМОЛІНІЙНОСТІ ОТВОРІВ UA 77534 U UA 77534 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для контролю прямолінійності протяжних отворів та прорізів, а саме отворів обважнених бурильних труб. Відомим є пристрій для контролю наявності просвердлених отворів за допомогою щупів [АС СРСР №1133043]. Недоліком цього пристрою є неможливість контролю прямолінійності отворів великої довжини. Задача корисної моделі полягає в підвищенні точності визначення величини та азимуту відхилення осі просвердленого отвору від прямолінійності. Поставлена задача вирішується шляхом запису на шлейфовий осцилограф чи інший реєструючий пристрій вимірів макрострумів від п'єзодатчиків, розміщених в снаряді, що складається з трьох секцій, що протягуються крізь отвір. Суттєвою відмінністю пропонованого пристрою від базового є застосування п'єзодатчиків для визначення неспіввісності секцій снаряда внаслідок відхилення отвору від прямолінійності, що дозволяє визначати викривлення отворів, практично, необмеженої довжини. Пристрій складається з трьох секцій циліндричної форми, з'єднаних між собою карданним способом, між якими по колу кріпляться 12 п'єзодатчиків, під'єднаних до шлейфового осцилографа чи іншого реєструючого пристрою. Снаряд протягується крізь внутрішню частину труби за допомогою троса. Пристрій працює наступним чином: під час протягування снаряда крізь просвердлений отвір в трубі, внаслідок непрямолінійності отвору, снаряд буде вигинатися і п'єзодатчики, що знаходяться на внутрішній частині вигнутої ділянки, будуть відчувати стиск, а на зовнішній розтяг, величина яких у вигляді мікрострумів від п'єзодатчиків буде записуватися на папері шлейфового осцилографа чи іншого реєструючого пристрою. Наявність в снаряді трьох секцій зумовлюється тим, що перша секція відіграє роль спрямовуючої і розчищає отвір від сторонніх предметів (бруду, ошурків) виготовляється порожнистою та розділеною на дві частини. В передній частині в порожнині міститься магніт, по боках просвердлені отвори для збирання ошурків. Друга половина першої секції також є порожнистою з камерами по зовнішній поверхні, яка заповнюється мастилом і слугує для змащування отвору (у випадку, якщо виготовити її порожнистою, залити в неї мастило і навколо зробити капіляри). Дві інші секції слугують безпосередньо для вимірювання відхилень осі отвору від прямолінійності, оскільки між ними знаходяться п'єзодатчики. Довжина секцій снаряду вибирається з умови l= (1,5  2,0)d, де d - діаметр отвору. Протягування пристрою крізь отвір здійснюєть електродвигуном, з'єднаним через редуктор з барабаном лебідки. Швидкість протягування 24 метри за хвилину. Перед початком роботи слід проградуювати п'єзодатчики шляхом згину снаряду на всі можливі кути з реєстрацією величини мікрострумів при цьому. Орієнтуючи певним чином снаряд перед початком протягування крізь отвір визначається номер п'єзодатчика та величина мікрострумів розтягу стиску, що дозволяє отримати дані про азимут та величину відхилення отвору труби від прямолінійності. Економічний ефект запропонованої корисної моделі випливає з визначення основних параметрів просвердленого отвору, азимуту та величини відхилення від прямолінійності, що надзвичайно є важливим для зменшення биття обважнених бурильних труб під час процесу буріння, внаслідок чого часто відбувається розкручування різьбових з'єднань та аварії. Передбачуваний економічний ефект від використання одного пропонованого пристрою складає 5000 у.о. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для контролю прямолінійності отворів, що містить щуп, який відрізняється тим, що в першій порожнистій секції розміщено магніт, по боках просвердлені отвори для збирання ошурків, а друга половина першої секції також є порожнистою з камерами по зовнішній поверхні, яка заповнюється мастилом і слугує для змащування отвору, щуп виконано у вигляді трисекційного снаряда, навколо якого знаходяться п'єзодатчики, під'єднані до шлейфового осцилографа чи іншого реєструючого приладу, а секції з'єднані між собою карданним методом. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
