Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів

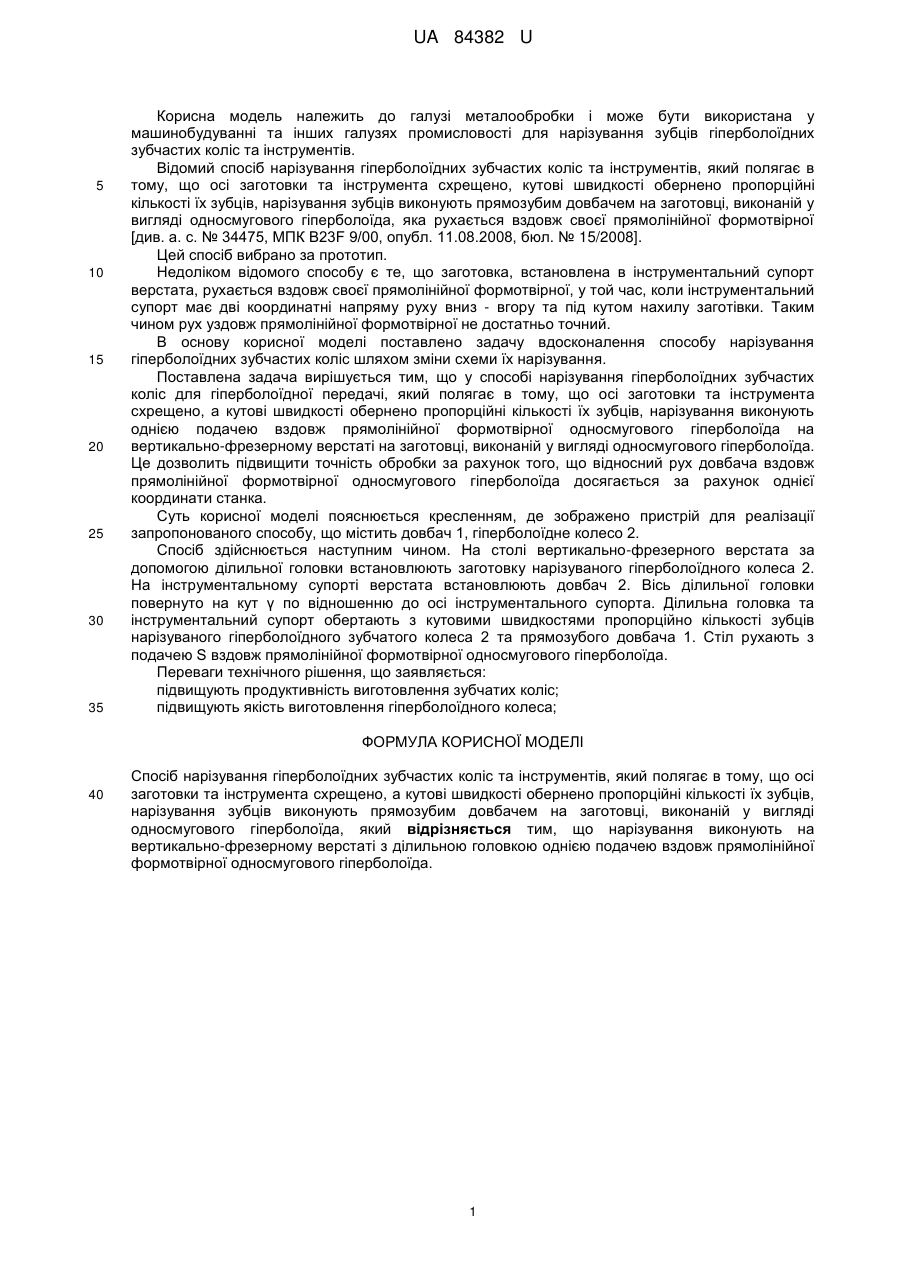

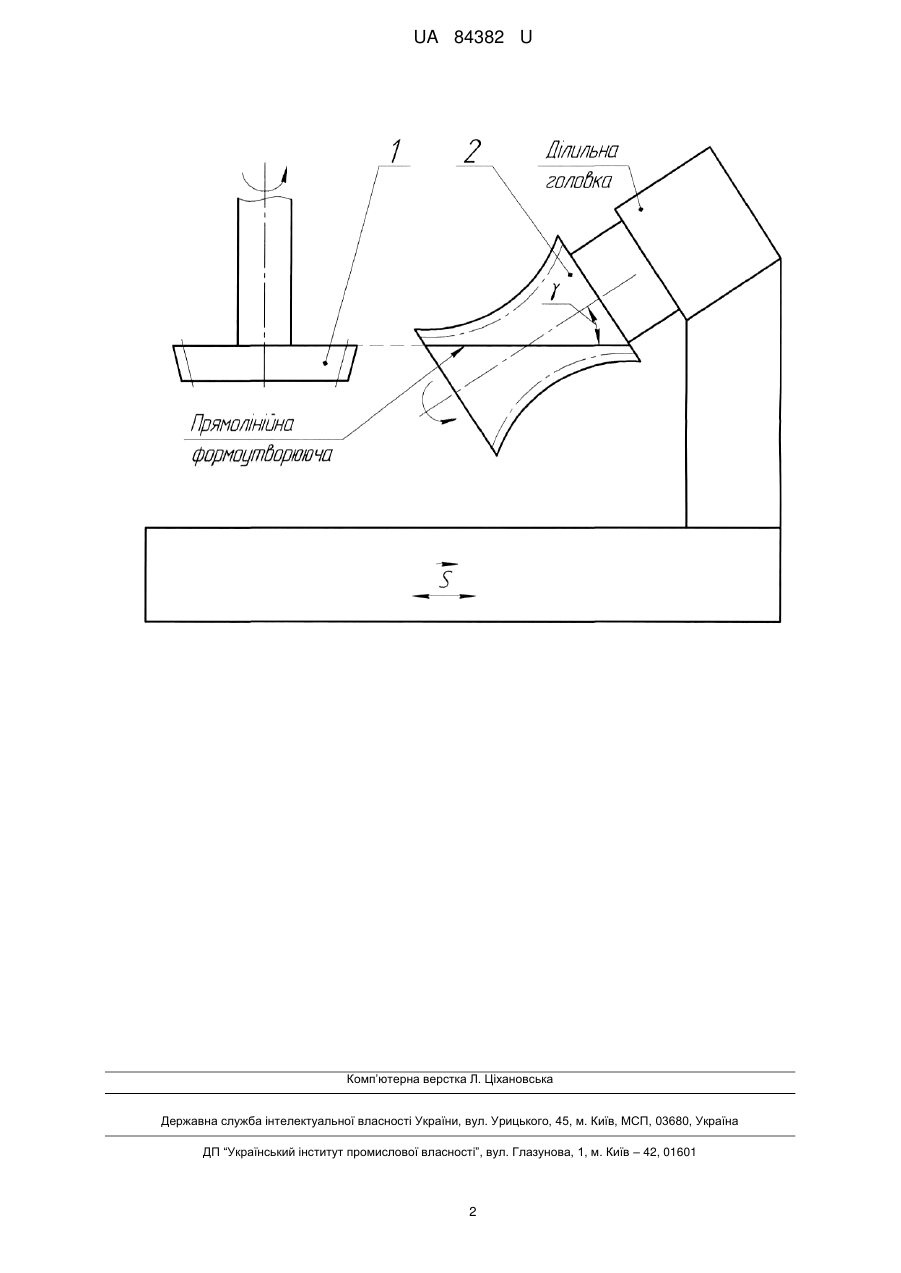

Реферат: Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів, який полягає в тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда. Нарізування виконують на вертикально-фрезерному верстаті з ділильною головкою однією подачею вздовж прямолінійної формотвірної односмугового гіперболоїда. UA 84382 U (12) UA 84382 U UA 84382 U 5 10 15 20 25 30 35 Корисна модель належить до галузі металообробки і може бути використана у машинобудуванні та інших галузях промисловості для нарізування зубців гіперболоїдних зубчастих коліс та інструментів. Відомий спосіб нарізування гіперболоїдних зубчастих коліс та інструментів, який полягає в тому, що осі заготовки та інструмента схрещено, кутові швидкості обернено пропорційні кількості їх зубців, нарізування зубців виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, яка рухається вздовж своєї прямолінійної формотвірної [див. а. с. № 34475, МПК B23F 9/00, опубл. 11.08.2008, бюл. № 15/2008]. Цей спосіб вибрано за прототип. Недоліком відомого способу є те, що заготовка, встановлена в інструментальний супорт верстата, рухається вздовж своєї прямолінійної формотвірної, у той час, коли інструментальний супорт має дві координатні напряму руху вниз - вгору та під кутом нахилу заготівки. Таким чином рух уздовж прямолінійної формотвірної не достатньо точний. В основу корисної моделі поставлено задачу вдосконалення способу нарізування гіперболоїдних зубчастих коліс шляхом зміни схеми їх нарізування. Поставлена задача вирішується тим, що у способі нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, який полягає в тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують однією подачею вздовж прямолінійної формотвірної односмугового гіперболоїда на вертикально-фрезерному верстаті на заготовці, виконаній у вигляді односмугового гіперболоїда. Це дозволить підвищити точність обробки за рахунок того, що відносний рух довбача вздовж прямолінійної формотвірної односмугового гіперболоїда досягається за рахунок однієї координати станка. Суть корисної моделі пояснюється кресленням, де зображено пристрій для реалізації запропонованого способу, що містить довбач 1, гіперболоїдне колесо 2. Спосіб здійснюється наступним чином. На столі вертикально-фрезерного верстата за допомогою ділильної головки встановлюють заготовку нарізуваного гіперболоїдного колеса 2. На інструментальному супорті верстата встановлюють довбач 2. Вісь ділильної головки повернуто на кут γ по відношенню до осі інструментального супорта. Ділильна головка та інструментальний супорт обертають з кутовими швидкостями пропорційно кількості зубців нарізуваного гіперболоїдного зубчатого колеса 2 та прямозубого довбача 1. Стіл рухають з подачею S вздовж прямолінійної формотвірної односмугового гіперболоїда. Переваги технічного рішення, що заявляється: підвищують продуктивність виготовлення зубчатих коліс; підвищують якість виготовлення гіперболоїдного колеса; ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів, який полягає в тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування зубців виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують на вертикально-фрезерному верстаті з ділильною головкою однією подачею вздовж прямолінійної формотвірної односмугового гіперболоїда. 1 UA 84382 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
