Розчин для видалення травильного шламу з поверхні сталевих виробів

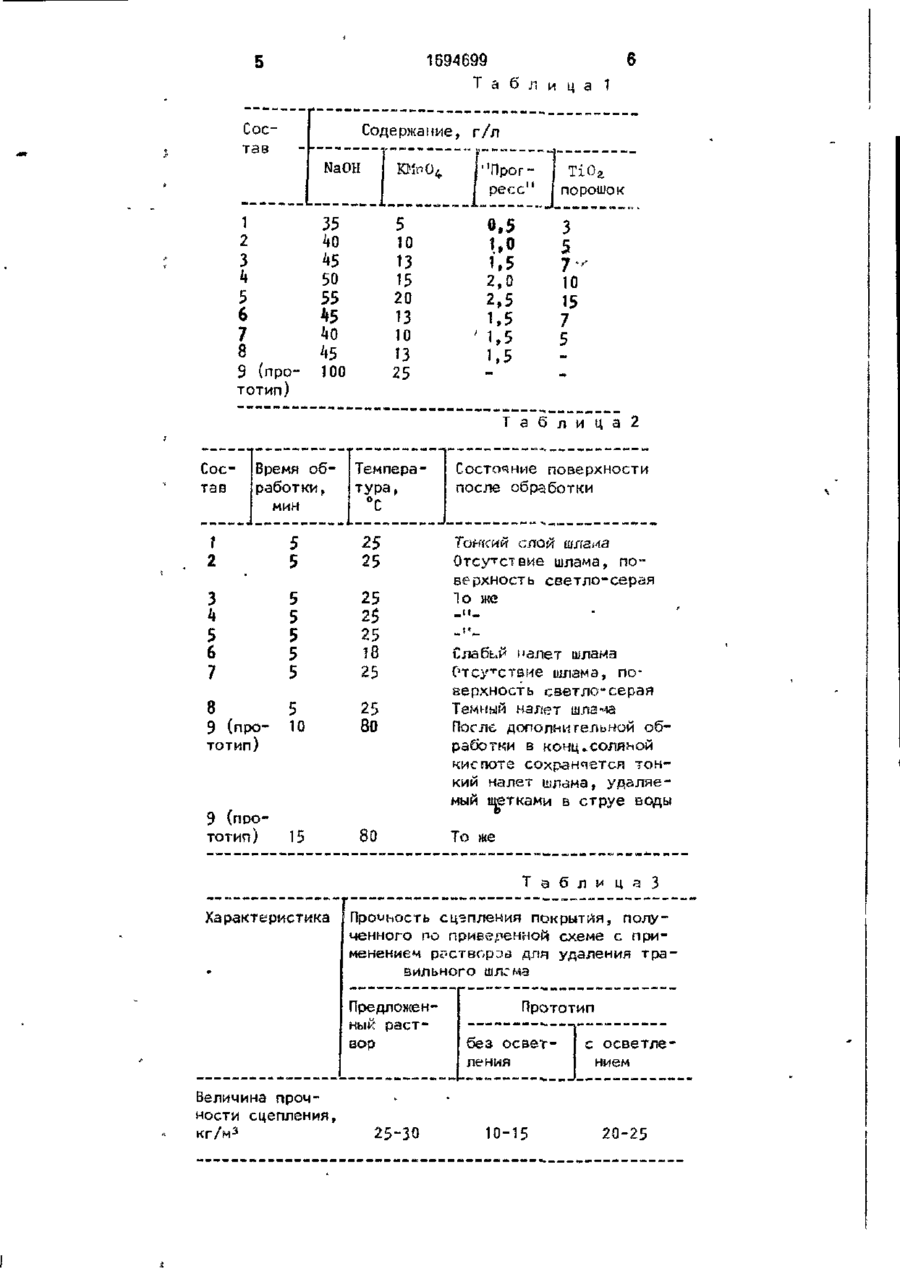

Изобретение относится к области химической обработки" металлов, в частности к удалению травильного шлама с поверхности изделий из нержавеющих сталей и никельсодержащих сплавов. Целью изобретения является ускорение процесса и снижение температуры раствора. Раствор для удаления травильного шлама содержит, г/л: гидроокись натрия 40-50; перманганат калия 10-15; моющее средство "Прогресс" 1-2 и двуокись титана 5-10. Ускорение процесса и снижение температуры раствора достигается за г чет дополнительного введения в раствор моющего средстоз "Прогресс" и дисперсного порошка двуокиси тирана. З табл. Изобретение относится к области химической обработки металлов, в частности к удалению травильного шлама с поверхности нержавеющих сталей и никельсодержащих сплавов перед нанесением гальванопокрытий, и может быть применено в машиностроительной, авиационной и радиотехнической отраслях промышленности. Целью изобретения является ускорение процесса и снижение температуры раствора. П р и м е р 1. Раствор готовят путем раздельного растворения в воде расчетных количеств щелочи и перманганата калия. Приготовленные растворы сливают вместе в рабочую ванну и затем добавляют воду до требуемого объема. Моющее средство "Прогресс" и дисперсный порошок диоксида титана вводят s приготовленный раствор. Перед каждой загрузкой обрабатываемых изделий раствор тщательно перемеши вают механически или при слабом барботаже очищенного сжатого воздуха для равномерного распределения в объеме частиц порошка. Для испытаний применяют образцы из сг. 12Х18Н9Т в виде брусков размером 60x30x5 мм, на которые с одной стороны по приведенной ниже технологической схесе наносят никелевое покрытие с'редней толщиной 200 мкм в виде полости шириной 20 мм. Оценку прочности сцепления производят по методу отрыва покрытия с помощью разрывной машины Р 0,5 при скорости активного захвата 0,5 мм/мин. Для получения легко отслаивающейся полоски покрытия. от основы, закрепляемой в зажимах разрывной машины, покрываемую поверхность образца на длину 20 мм от одного торца подвергают только обезжириванию. ичЬ 1694699 Предложенный раствор используется в Анализ данных табл.1 и 2 показывает, технологической схеме подготовки поверхчто применение предложенного раствора ности изделий из нержавеющих и жароппозволяет произвести очистку поверхности рочных никельсодержащих сталей перед металла от травильного шлама за одну опенанесением гальванииеских покрытий в 5 рацию без дополнительной обработки следующей последовательности (основные Положительный эффект при применеоперации): нии предложенного раствора достигается за счет действия совокупности всех компо1. Обезжиривание электрохимическое нентов раствора на процесс удаления тра(химическое), 2. Травление электрохимическое в рас- 10 вильного шлама. Пермангэна г калия в сильно творе, г/л; щелочной среде вызывает разрыхление и частичное растоорение частиц шлама. Моющее Серная кислота средство "Прогресс" благодаря своим эмуль900-1000 Глицерин гирующим свойствам способствует ослабле8-10 мл/л 15 нию связей частиц шлама с основой. Этот при температуре 18-25°С эффект резко усиливается в присутствии дисанодной плотности 5-Ю А/дм 2 персных частиц двуокиси титана, проявляютока щих а этом растворе склонность к в течение 3-5 мин образованию слабых гелей, адгезироеание 3. Снятие травильного шлама в предла- 20 которых к частицам шлама вызывает их отрь-в от поверхности подложки. гаемом растворе состава, г/л: Характеристика прочности покрытий, Едкий натрий получаемых по приведенной технологиче40-50 Перманганат калия ской схеме с применением для снятия тра10-15 Моющее средство 25 вильного шлама предложенного и "Прогресс" 1-2.0 известного растворов приведена в табл.3. Дисперсный порошок Из табл.3 видно, что применение преддвуокиси титана 5-Ю ложенного раствора позволяет по сравнепри температуре 18-25°С нию с прототипом исключить операцию в течение 5-20 мин 30 осветления в кислоте, без проведения которой (по прототипу) невозможно получить каА. Активация электрохимическая в элекчественное покрытие тролите следующего состава, г/л1 Применение предложенного раствсра позволяет ускорить процесс удаления траНикель хлористый 100-200 35 вильного шлама при снижении температуКислота соляная 50-100 ры раствора, а также улучшить качество и при плотности адгезию наносимых после обработки потока 3-5 А/дм2 крытий, например никелевых, в т.ч. и толсто18-25°С температуре слойных. и времени 5-10 .-.«... ^ w мин 5. Нанесение покрытия в электролите Формула изобретения состава, г/л: Раствор для удаления травильного шлама с поверхности стальных изделий, преНикель сульфэмино45 имущественно из нержавеющих сталей и вокислый 550-660 Никель хлористый 10-15 никельсодержащих сплавов, содержащий гидроокись натрия и перманганат калия, Борная кислота 30-40 о т л и ч а ю щ и й с я тем, что, с цепью при температуре 50-55°С ускорения процесса и снижения температуРН 3.5-3.8 50 ры раствора, он дополнительно содержит плотности тока 5-10 А/д і моющее средство "Прогресс" и дисперсный порошок двуокиси титача при следующем соотношении компонентов, г/л: при интенсивном перемешивании. Составы опробованных растворов Гидроокись натрия 40-50 представлены втабл.1. 55 Перманганат калия 10-15 Условия применения предложенного и Моющее средство известного растворов, а также получаемые "Прогресс" 1-2 при этом результаты представлены в табл.2. Двуокись титана 5-Ю. 1694699 Т а б л и ц а Состав Содержание, г/л 1 'Прогресс' NaOH 35 5 45 1 2 0,5 1,0 3 5 2,0 10 13 2,5 15 . 10 50 55 20 чО 10 /і С 1 3 25 цС 7 8 9 (прототип) TiO a j порошок 13 15 *O f 3 k 5 6 1 100 15 , 7 15 7 5 ' 1.5 15 . и. Та 6 л и ца 2 Состав Время обработки, мин Температура, °С 1 2 5 5 25 25 3 k 5 6 5 25 25 25 7 5 5 5 5 8 5 25 80 9 (прототип) 10 18 25 Тонкий слой шлама Отсутствие шлама, поверхность светло-серая То же Слабей налет шлама Отсутствие шлама, п ™ о аерхность светло-серая Темный налет шлама После дополнительной обработки в конц.соляной кис поте сохраняется тонкий налет шлама, удаляемый щетками в струе воды о 9 (ПРОТОТИП) Состояние поверхности после обработки 15 80 То же Т а б л и ц а З Характеристика Проиьость сцзпления покрытия, полученного ро приведенной схеме с применением роствсрэа для удаления травильного шлема Предложенный раствор Величина прочности сцепления, кг/м 3 25-30 Прототип без осветления 10-15 с осветлением 20-25 1694699 Редактор Т.Пилипенко Составитель А.Селезнев Техред М.Моргентал Корректор С.Шевкун 4133 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
