Забірник повітря для комбайнового двигуна внутрішнього сгоряння
Номер патенту: 9204
Опубліковано: 30.09.1996
Автори: Ісмаілов Ахмед Іраджевич, Брижак Віктор Якович, Моргунов Борис Данилович, Диденко Олександр Маркович, Савран Григорій Данилович, Коваль Іван Андрійович, Бабий Володимир Петрович, Дорох Микола Терентійович
Формула / Реферат
1. Воздухозаборник для комбайнового двигателя внутреннего сгорания, содержащий корпус с перфорированным экраном, выполненным в виде полого тела вращения и снабженным воздушной турбиной, и воздухоотводящий патрубок, закрепленный на впускном коллекторе двигателя, отличающийся тем, что, с целью повышения надежности воздухоочистг.и путем непрерывного удаления с эк рана инородных тел, перфорированный экран выполнен с защитной крыльчаткой, лопатки которой имеют закрутку в направлении вращения экрана, причем лопатки размещены на торце экрана в зазоре между корпусом и экраном.
2.Воздухозаборник по п. 1, отличающийся тем. что воздушная турбина размещена в воздухоотводящем патрубке.
Текст

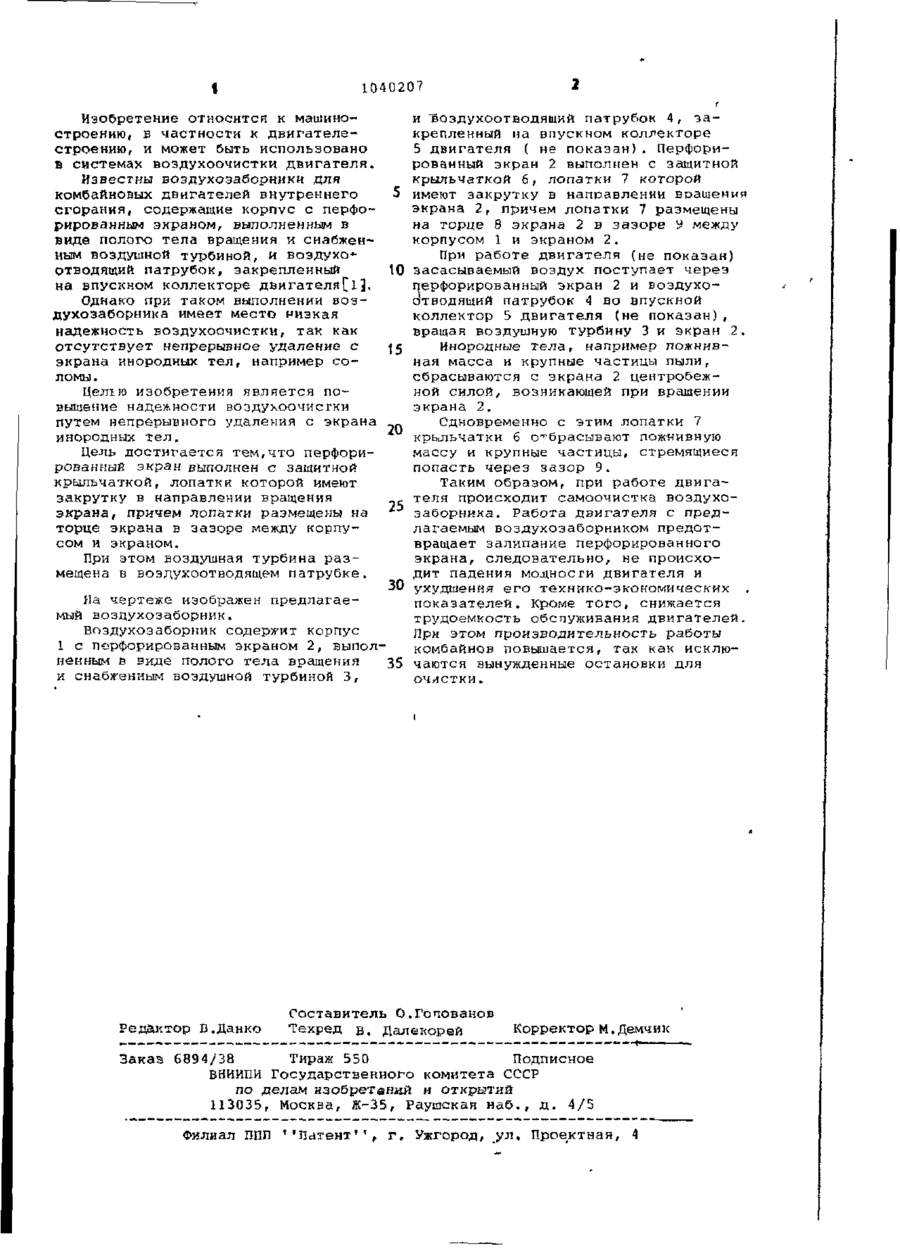

1. ВОЗДУХОЗАБОРНИК ДЛЯ КОМБАЙНОВОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, содержащий корпус с перфорированным' экраном, выполненным в виде полого тела' вращения и снаб даенным воздушной турбиной> и воздухоотводящий патрубок, закрепленный на впускном коллекторе двигателя, о тл и ч а ю щ и й с г я тем, что*£; с целью повышения надежности воздухоочистки путем непрерывного удаления с экрана инородных тел, перфорирован' ный экран выполнен с защитной крыльчаткой, лопатки*которой имеют за-' крутку в направлении вращения экрана, причем лопатки размещены на торце экрана в зазоре между корпусом и экраном. 2. Воздухозаборник по п. 1, о т л и ч а к) ш и й с " тем, что воздушя ная турбина размещена в воздухоотво-{ ,дящем патрубке. 1 1040207 и воздухоотводящий патрубок 4, закрепленный на впускном коллекторе 5 двигателя ( не показан). Перфорированный экран 2 выполнен с защитной крыльчаткой 6, лопатки 7 которой имеют закрутку в направлении вращения экрана 2, причем лопатки 7 размещены на торце 8 экрана 2 в зазоре У между корпусом 1 и экраном 2. При работе двигателя (не показан) 10 засасываемый воздух поступает через перфорированный экран 2 и воздухоотводящий патрубок 4 во впускной коллектор 5 двигателя (не показан), вращая воздушную турбину 3 и экран 2. Инородные тела, например пожнив15 ная масса и крупные частицы пыли, сбрасываются с экрана 2 центробежной силой, возникающей при вращении экрана 2. Одновременно с этим лопатки 7 20 крыльчатки 6 отбрасывают пожнивную массу и крупные частицы, стремящиеся попасть через зазор 9. Таким образом, при работе двигателя происходит самоочистка воздухо25 заборника. Работа двигателя с предлагаемым воздухозаборником предотвращает залипание перфорированного экрана, следовательно, не происходит падения модности двигателя и 30 ухудшения его технико-экономических . показателей. Кроме того» снижается На чертеже изображен предлагаетрудоемкость обспуживания двигателей. мый воздухозаборник. При этом производительность работы Воздухозаборник содержит корпус комбайнов повышается, так как исклю1 с перфорированным экраном 2, выполненным в виде полого тела вращения 35 чаются вынужденные остановки для очистки. и снабженным воздушной турбиной 3, Изобретение относится к машиностроению, в частности к двигателестроению, и может быть использовано в системах воздухоочистки двигателя. Известны воздухозаборники для комбайновых двигателей внутреннего сгорания, содержащие корпус с перфорированным экраном, выполненным в виде полого тела вращения и снабженным воздушной турбиной, и воэдухо'отводящии патрубок, закрепленный на впускном коллекторе двигателяСі?, Однако при таком выполнении воздухозаборника имеет место низкая надежность воздухоочистки, так как отсутствует непрерывное удаление с экрана инородных тел, например соломы. Целью изобретения является повышение надежности воэдухоочисгки путем непрерывного удаления с экрана инородных тел. Цель достигается тем,что перфорированный экран выполнен с защитной крыльчаткой, лопатки которой имеют закрутку в направлении вращения экрана, причем лопатки размещены на торце экрана в зазоре между корпусом и экраном. При этом воздушная турбина размещена в воэдухоотводящем патрубке. Редактор С.Данко Составитель О.Голованов Тєхред в. Далекорей Корректор м.Демчик Заказ 6894/38 Тираж 550 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП ''Патент 1 1 , г, Ужгород, ул. Проектная, 4
