Тримач різця з подвійним зрошенням

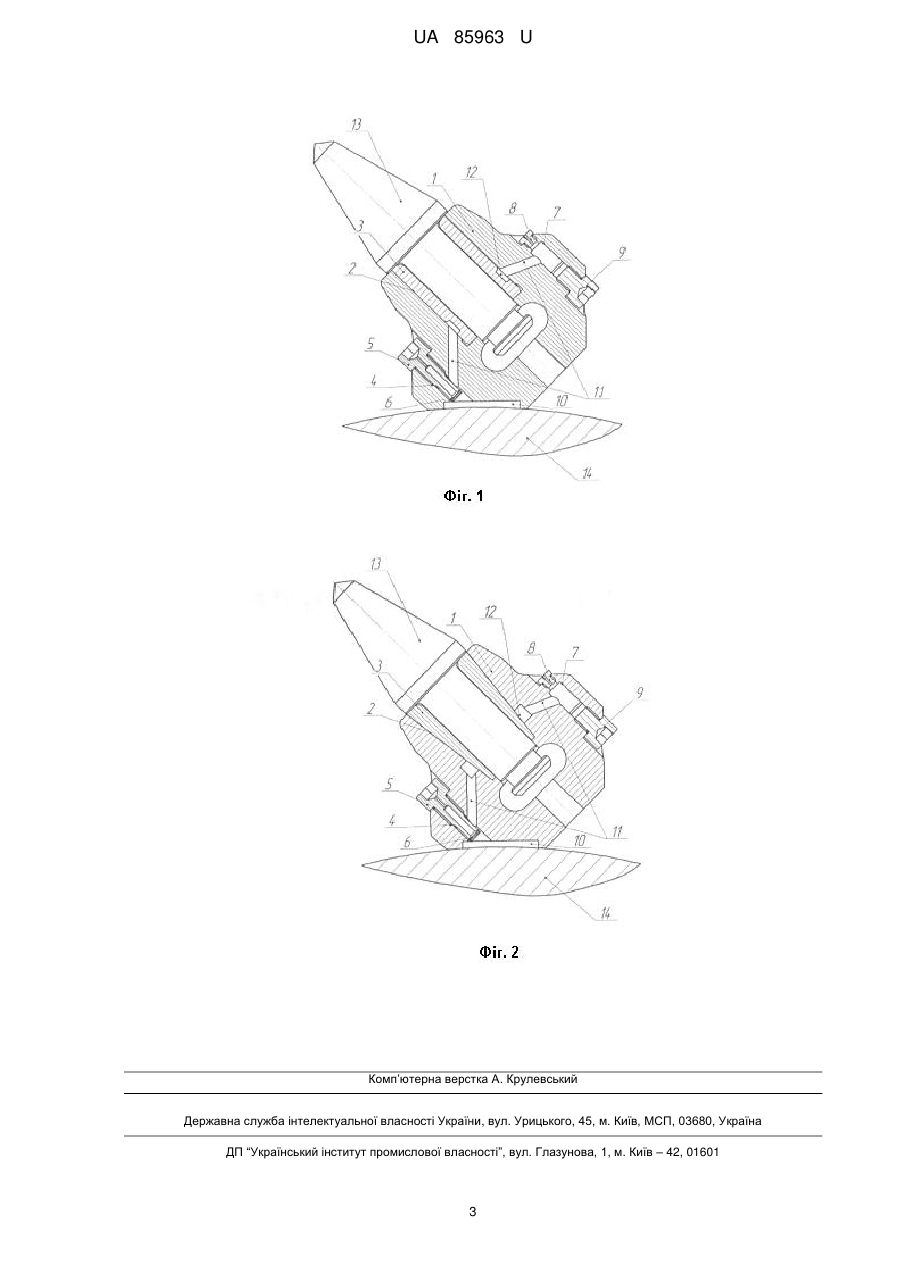

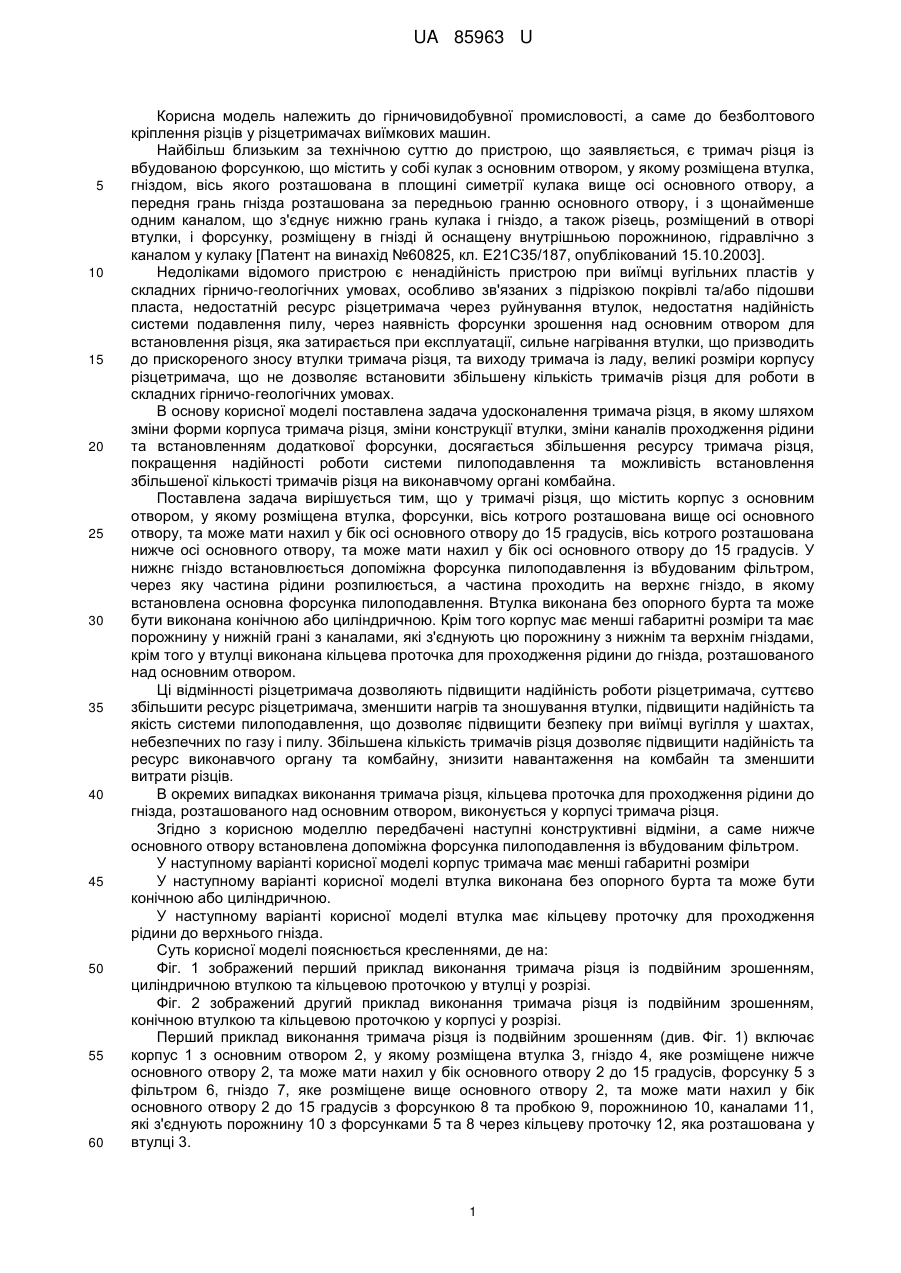

Реферат: UA 85963 U UA 85963 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничовидобувної промисловості, а саме до безболтового кріплення різців у різцетримачах виїмкових машин. Найбільш близьким за технічною суттю до пристрою, що заявляється, є тримач різця із вбудованою форсункою, що містить у собі кулак з основним отвором, у якому розміщена втулка, гніздом, вісь якого розташована в площині симетрії кулака вище осі основного отвору, а передня грань гнізда розташована за передньою гранню основного отвору, і з щонайменше одним каналом, що з'єднує нижню грань кулака і гніздо, а також різець, розміщений в отворі втулки, і форсунку, розміщену в гнізді й оснащену внутрішньою порожниною, гідравлічно з каналом у кулаку [Патент на винахід №60825, кл. Е21С35/187, опублікований 15.10.2003]. Недоліками відомого пристрою є ненадійність пристрою при виїмці вугільних пластів у складних гірничо-геологічних умовах, особливо зв'язаних з підрізкою покрівлі та/або підошви пласта, недостатній ресурс різцетримача через руйнування втулок, недостатня надійність системи подавлення пилу, через наявність форсунки зрошення над основним отвором для встановлення різця, яка затирається при експлуатації, сильне нагрівання втулки, що призводить до прискореного зносу втулки тримача різця, та виходу тримача із ладу, великі розміри корпусу різцетримача, що не дозволяє встановити збільшену кількість тримачів різця для роботи в складних гірничо-геологічних умовах. В основу корисної моделі поставлена задача удосконалення тримача різця, в якому шляхом зміни форми корпуса тримача різця, зміни конструкції втулки, зміни каналів проходження рідини та встановленням додаткової форсунки, досягається збільшення ресурсу тримача різця, покращення надійності роботи системи пилоподавлення та можливість встановлення збільшеної кількості тримачів різця на виконавчому органі комбайна. Поставлена задача вирішується тим, що у тримачі різця, що містить корпус з основним отвором, у якому розміщена втулка, форсунки, вісь котрого розташована вище осі основного отвору, та може мати нахил у бік осі основного отвору до 15 градусів, вісь котрого розташована нижче осі основного отвору, та може мати нахил у бік осі основного отвору до 15 градусів. У нижнє гніздо встановлюється допоміжна форсунка пилоподавлення із вбудованим фільтром, через яку частина рідини розпилюється, а частина проходить на верхнє гніздо, в якому встановлена основна форсунка пилоподавлення. Втулка виконана без опорного бурта та може бути виконана конічною або циліндричною. Крім того корпус має менші габаритні розміри та має порожнину у нижній грані з каналами, які з'єднують цю порожнину з нижнім та верхнім гніздами, крім того у втулці виконана кільцева проточка для проходження рідини до гнізда, розташованого над основним отвором. Ці відмінності різцетримача дозволяють підвищити надійність роботи різцетримача, суттєво збільшити ресурс різцетримача, зменшити нагрів та зношування втулки, підвищити надійність та якість системи пилоподавлення, що дозволяє підвищити безпеку при виїмці вугілля у шахтах, небезпечних по газу і пилу. Збільшена кількість тримачів різця дозволяє підвищити надійність та ресурс виконавчого органу та комбайну, знизити навантаження на комбайн та зменшити витрати різців. В окремих випадках виконання тримача різця, кільцева проточка для проходження рідини до гнізда, розташованого над основним отвором, виконується у корпусі тримача різця. Згідно з корисною моделлю передбачені наступні конструктивні відміни, а саме нижче основного отвору встановлена допоміжна форсунка пилоподавлення із вбудованим фільтром. У наступному варіанті корисної моделі корпус тримача має менші габаритні розміри У наступному варіанті корисної моделі втулка виконана без опорного бурта та може бути конічною або циліндричною. У наступному варіанті корисної моделі втулка має кільцеву проточку для проходження рідини до верхнього гнізда. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений перший приклад виконання тримача різця із подвійним зрошенням, циліндричною втулкою та кільцевою проточкою у втулці у розрізі. Фіг. 2 зображений другий приклад виконання тримача різця із подвійним зрошенням, конічною втулкою та кільцевою проточкою у корпусі у розрізі. Перший приклад виконання тримача різця із подвійним зрошенням (див. Фіг. 1) включає корпус 1 з основним отвором 2, у якому розміщена втулка 3, гніздо 4, яке розміщене нижче основного отвору 2, та може мати нахил у бік основного отвору 2 до 15 градусів, форсунку 5 з фільтром 6, гніздо 7, яке розміщене вище основного отвору 2, та може мати нахил у бік основного отвору 2 до 15 градусів з форсункою 8 та пробкою 9, порожниною 10, каналами 11, які з'єднують порожнину 10 з форсунками 5 та 8 через кільцеву проточку 12, яка розташована у втулці 3. 1 UA 85963 U 5 10 15 20 25 Перший приклад виконання тримача різця з подвійним зрошенням працює таким чином: тримач різця встановлюється на виконавчий орган 14, при обертанні виконавчого органа 14 різець 13, встановлений у втулку 3, здійснює руйнування гірського масиву, при цьому для пилоподавлення та усунення іскроутворення до тримача різця підводиться рідина для зрошення, яка під тиском подається до порожнини 10 корпуса 1 та через канали 11 та кільцеву проточку 12 попадає до гнізд 4 та 7. Далі рідина розпилюється форсунками 5 та 8. Завдяки такому розміщенню форсунок рідина попадає безпосередньо у зону пило- та іскроутворення. Це сприяє пилоподавленню та іскрогасінню. Фільтр 6, встановлений у форсунці 5, дозволяє уникнути забруднення каналів 11 та кільової проточки 12. Пробка 9 дозволяє прочистити гніздо 7. Кільцева проточка 12 забезпечує охолодження втулки 3 та різця 13, тим самим підвищується ресурс та надійність тримача різця, та зменшуються витрати різців. Другий приклад виконання тримача різця із подвійним зрошенням (див. Фіг.2) включає корпус 1 з основним отвором 2, у якому розміщена втулка 3, гніздо 4, яке розміщене нижче основного отвору 2, та може мати нахил у бік основного отвору 2 до 15 градусів, форсунку 5 з фільтром 6, гніздо 7, яке розміщене вище основного отвору 2, та може мати нахил у бік основного отвору 2 до 15 градусів з форсункою 8 та пробкою 9, порожниною 10, каналами 11, які з'єднують порожнину 10 з форсунками 5 та 8 через кільцеву проточкою 12, яка розташована у втулці корпуса 1. Другий приклад виконання тримача різця із подвійним зрошенням працює аналогічно першому прикладу. Відмінності полягають у конструкції підводу рідини зрошення до форсунок. Кільцева проточка 12 виконана у корпусі 1. Обидва варіанти виконання тримача різця можуть бути виконані із циліндричною або конічною втулкою. Застосування запропонованої конструкції тримача різця із подвійним зрошенням дозволяє підвищити надійність тримача різця при виїмці вугільних пластів у складних гірничо-геологічних умовах, підвищити ресурс різця та різцетримача, знизити собівартість видобутого вугілля, знизити можливість аварій та покращити умови праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Тримач різця з подвійним зрошенням, що містить корпус з втулкою різця та отвором для елемента кріплення різця, який відрізняється тим, що нижче основного отвору встановлена допоміжна форсунка пилоподавлення із вбудованим фільтром. 2. Тримач різця за п. 1, який відрізняється тим, що корпус тримача має менші габаритні розміри. 3. Тримач різця за будь-яким пунктом, який відрізняється тим, що втулка виконана без опорного бурта та може бути конічною або циліндричною. 4. Тримач різця за будь-яким пунктом, який відрізняється тим, що втулка має кільцеву проточку для проходження рідини до верхнього гнізда. 2 UA 85963 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
