Конвеєрна стрічкова сушарка

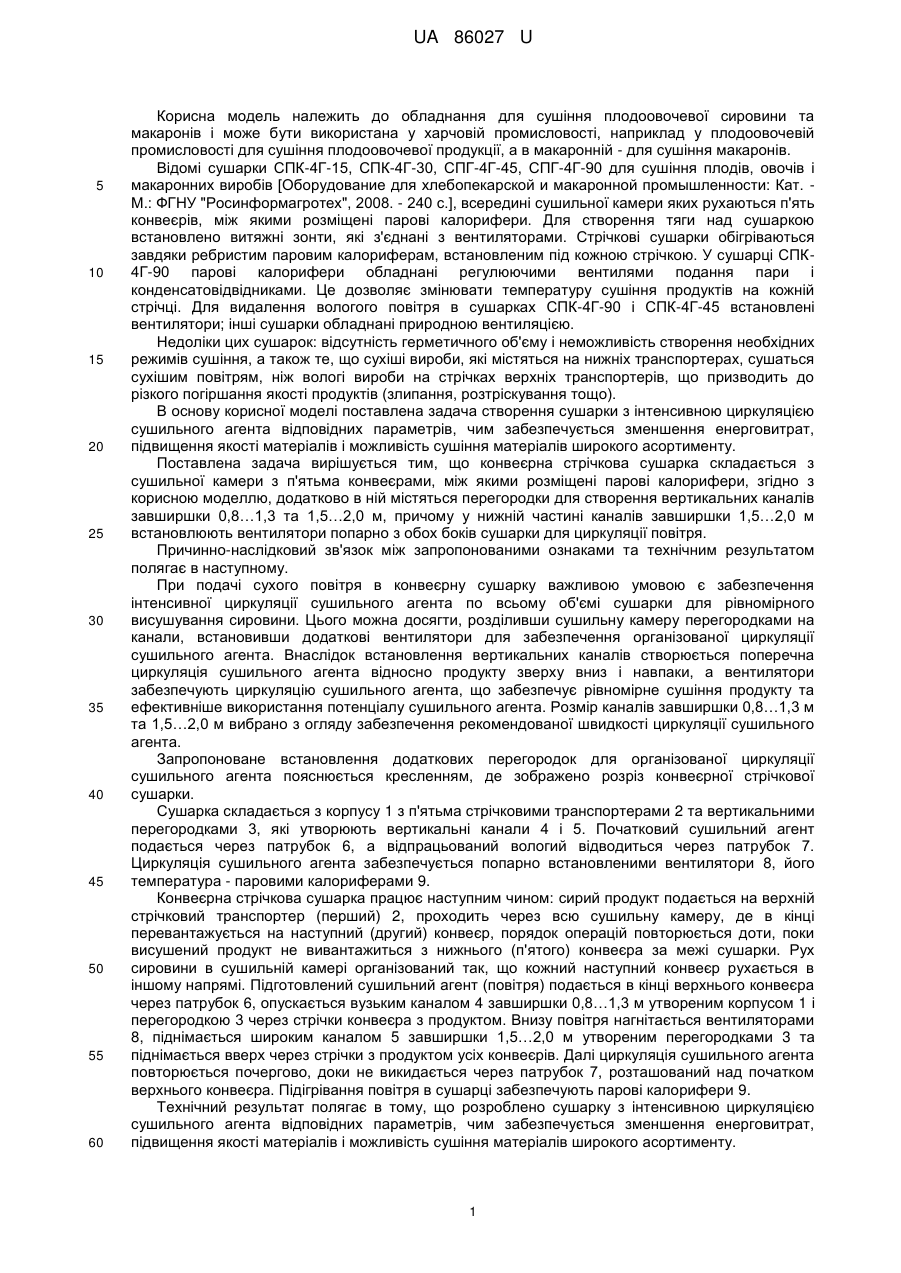

Реферат: Конвеєрна стрічкова сушарка містить сушильну камеру з п'ятьма конвеєрами, між якими розміщені парові калорифери, перегородки для створення вертикальних каналів завширшки 0,8…1,3 та 1,5…2,0 м. При цьому у нижній частині каналів завширшки 1,5…2,0 м встановлюють вентилятори попарно з обох боків сушарки для циркуляції повітря. UA 86027 U (54) КОНВЕЄРНА СТРІЧКОВА СУШАРКА UA 86027 U UA 86027 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для сушіння плодоовочевої сировини та макаронів і може бути використана у харчовій промисловості, наприклад у плодоовочевій промисловості для сушіння плодоовочевої продукції, а в макаронній - для сушіння макаронів. Відомі сушарки СПК-4Г-15, СПК-4Г-30, СПГ-4Г-45, СПГ-4Г-90 для сушіння плодів, овочів і макаронних виробів [Оборудование для хлебопекарской и макаронной промышленности: Кат. М.: ФГНУ "Росинформагротех", 2008. - 240 с.], всередині сушильної камери яких рухаються п'ять конвеєрів, між якими розміщені парові калорифери. Для створення тяги над сушаркою встановлено витяжні зонти, які з'єднані з вентиляторами. Стрічкові сушарки обігріваються завдяки ребристим паровим калориферам, встановленим під кожною стрічкою. У сушарці СПК4Г-90 парові калорифери обладнані регулюючими вентилями подання пари і конденсатовідвідниками. Це дозволяє змінювати температуру сушіння продуктів на кожній стрічці. Для видалення вологого повітря в сушарках СПК-4Г-90 і СПК-4Г-45 встановлені вентилятори; інші сушарки обладнані природною вентиляцією. Недоліки цих сушарок: відсутність герметичного об'єму і неможливість створення необхідних режимів сушіння, а також те, що сухіші вироби, які містяться на нижніх транспортерах, сушаться сухішим повітрям, ніж вологі вироби на стрічках верхніх транспортерів, що призводить до різкого погіршання якості продуктів (злипання, розтріскування тощо). В основу корисної моделі поставлена задача створення сушарки з інтенсивною циркуляцією сушильного агента відповідних параметрів, чим забезпечується зменшення енерговитрат, підвищення якості матеріалів і можливість сушіння матеріалів широкого асортименту. Поставлена задача вирішується тим, що конвеєрна стрічкова сушарка складається з сушильної камери з п'ятьма конвеєрами, між якими розміщені парові калорифери, згідно з корисною моделлю, додатково в ній містяться перегородки для створення вертикальних каналів завширшки 0,8…1,3 та 1,5…2,0 м, причому у нижній частині каналів завширшки 1,5…2,0 м встановлюють вентилятори попарно з обох боків сушарки для циркуляції повітря. Причинно-наслідковий зв'язок між запропонованими ознаками та технічним результатом полягає в наступному. При подачі сухого повітря в конвеєрну сушарку важливою умовою є забезпечення інтенсивної циркуляції сушильного агента по всьому об'ємі сушарки для рівномірного висушування сировини. Цього можна досягти, розділивши сушильну камеру перегородками на канали, встановивши додаткові вентилятори для забезпечення організованої циркуляції сушильного агента. Внаслідок встановлення вертикальних каналів створюється поперечна циркуляція сушильного агента відносно продукту зверху вниз і навпаки, а вентилятори забезпечують циркуляцію сушильного агента, що забезпечує рівномірне сушіння продукту та ефективніше використання потенціалу сушильного агента. Розмір каналів завширшки 0,8…1,3 м та 1,5…2,0 м вибрано з огляду забезпечення рекомендованої швидкості циркуляції сушильного агента. Запропоноване встановлення додаткових перегородок для організованої циркуляції сушильного агента пояснюється кресленням, де зображено розріз конвеєрної стрічкової сушарки. Сушарка складається з корпусу 1 з п'ятьма стрічковими транспортерами 2 та вертикальними перегородками 3, які утворюють вертикальні канали 4 і 5. Початковий сушильний агент подається через патрубок 6, а відпрацьований вологий відводиться через патрубок 7. Циркуляція сушильного агента забезпечується попарно встановленими вентилятори 8, його температура - паровими калориферами 9. Конвеєрна стрічкова сушарка працює наступним чином: сирий продукт подається на верхній стрічковий транспортер (перший) 2, проходить через всю сушильну камеру, де в кінці перевантажується на наступний (другий) конвеєр, порядок операцій повторюється доти, поки висушений продукт не вивантажиться з нижнього (п'ятого) конвеєра за межі сушарки. Рух сировини в сушильній камері організований так, що кожний наступний конвеєр рухається в іншому напрямі. Підготовлений сушильний агент (повітря) подається в кінці верхнього конвеєра через патрубок 6, опускається вузьким каналом 4 завширшки 0,8…1,3 м утвореним корпусом 1 і перегородкою 3 через стрічки конвеєра з продуктом. Внизу повітря нагнітається вентиляторами 8, піднімається широким каналом 5 завширшки 1,5…2,0 м утвореним перегородками 3 та піднімається вверх через стрічки з продуктом усіх конвеєрів. Далі циркуляція сушильного агента повторюється почергово, доки не викидається через патрубок 7, розташований над початком верхнього конвеєра. Підігрівання повітря в сушарці забезпечують парові калорифери 9. Технічний результат полягає в тому, що розроблено сушарку з інтенсивною циркуляцією сушильного агента відповідних параметрів, чим забезпечується зменшення енерговитрат, підвищення якості матеріалів і можливість сушіння матеріалів широкого асортименту. 1 UA 86027 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конвеєрна стрічкова сушарка, що складається з сушильної камери з п'ятьма конвеєрами, між якими розміщені парові калорифери, яка відрізняється тим, що додатково в ній містяться перегородки для створення вертикальних каналів завширшки 0,8…1,3 та 1,5…2,0 м, причому у нижній частині каналів завширшки 1,5…2,0 м встановлюють вентилятори попарно з обох боків сушарки для циркуляції повітря. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
