Дробарка

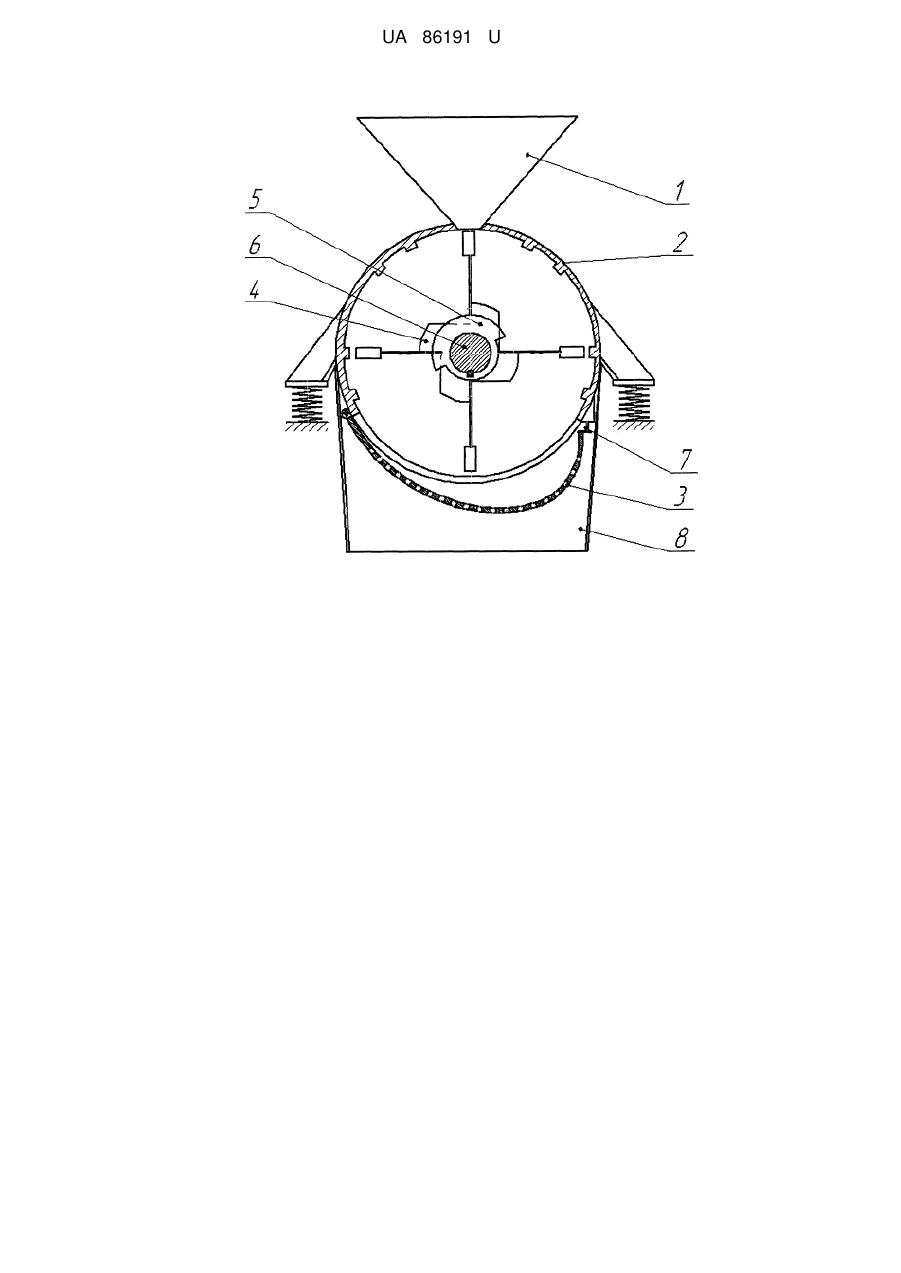

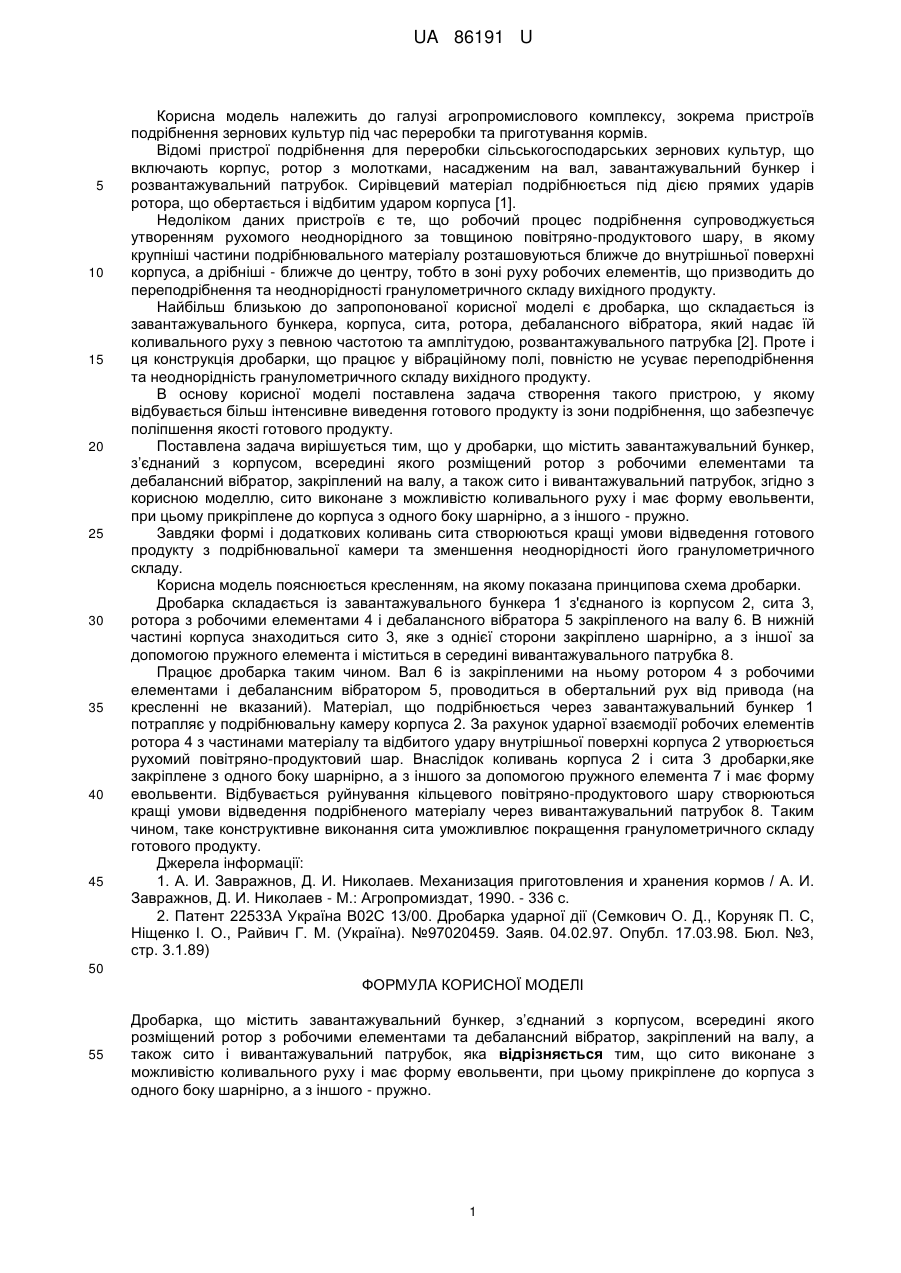

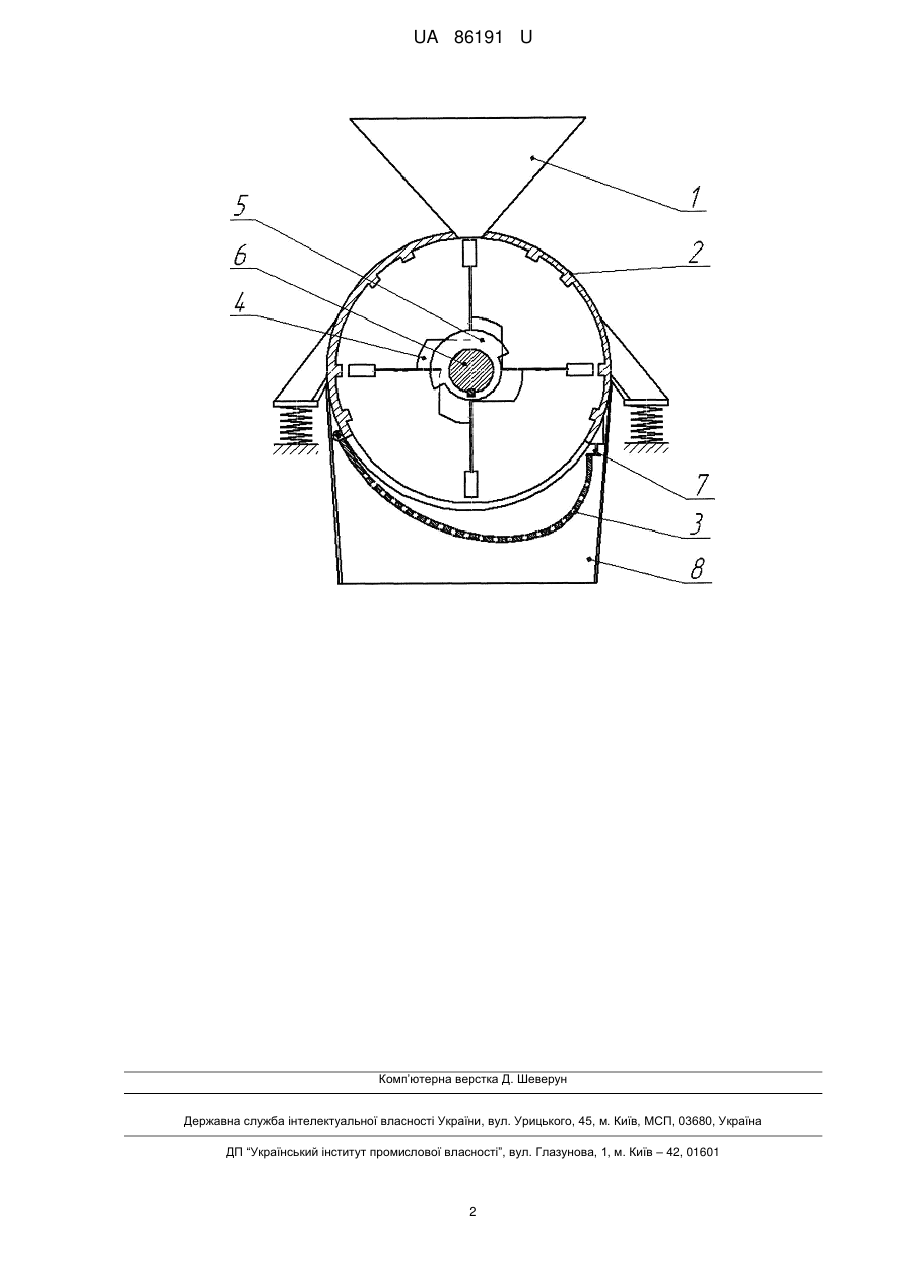

Реферат: Дробарка містить завантажувальний бункер, корпус, ротор з робочими елементами та дебалансний вібратор закріплений на валу, сито і вивантажувальний патрубок. Сито виконане з можливістю коливального руху і має форму евольвенти. При цьому прикріплене до корпуса з одного боку шарнірно, а з іншого - пружно. UA 86191 U (12) UA 86191 U UA 86191 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі агропромислового комплексу, зокрема пристроїв подрібнення зернових культур під час переробки та приготування кормів. Відомі пристрої подрібнення для переробки сільськогосподарських зернових культур, що включають корпус, ротор з молотками, насадженим на вал, завантажувальний бункер і розвантажувальний патрубок. Сирівцевий матеріал подрібнюється під дією прямих ударів ротора, що обертається і відбитим ударом корпуса [1]. Недоліком даних пристроїв є те, що робочий процес подрібнення супроводжується утворенням рухомого неоднорідного за товщиною повітряно-продуктового шару, в якому крупніші частини подрібнювального матеріалу розташовуються ближче до внутрішньої поверхні корпуса, а дрібніші - ближче до центру, тобто в зоні руху робочих елементів, що призводить до переподрібнення та неоднорідності гранулометричного складу вихідного продукту. Найбільш близькою до запропонованої корисної моделі є дробарка, що складається із завантажувального бункера, корпуса, сита, ротора, дебалансного вібратора, який надає їй коливального руху з певною частотою та амплітудою, розвантажувального патрубка [2]. Проте і ця конструкція дробарки, що працює у вібраційному полі, повністю не усуває переподрібнення та неоднорідність гранулометричного складу вихідного продукту. В основу корисної моделі поставлена задача створення такого пристрою, у якому відбувається більш інтенсивне виведення готового продукту із зони подрібнення, що забезпечує поліпшення якості готового продукту. Поставлена задача вирішується тим, що у дробарки, що містить завантажувальний бункер, з’єднаний з корпусом, всередині якого розміщений ротор з робочими елементами та дебалансний вібратор, закріплений на валу, а також сито і вивантажувальний патрубок, згідно з корисною моделлю, сито виконане з можливістю коливального руху і має форму евольвенти, при цьому прикріплене до корпуса з одного боку шарнірно, а з іншого - пружно. Завдяки формі і додаткових коливань сита створюються кращі умови відведення готового продукту з подрібнювальної камери та зменшення неоднорідності його гранулометричного складу. Корисна модель пояснюється кресленням, на якому показана принципова схема дробарки. Дробарка складається із завантажувального бункера 1 з'єднаного із корпусом 2, сита 3, ротора з робочими елементами 4 і дебалансного вібратора 5 закріпленого на валу 6. В нижній частині корпуса знаходиться сито 3, яке з однієї сторони закріплено шарнірно, а з іншої за допомогою пружного елемента і міститься в середині вивантажувального патрубка 8. Працює дробарка таким чином. Вал 6 із закріпленими на ньому ротором 4 з робочими елементами і дебалансним вібратором 5, проводиться в обертальний рух від привода (на кресленні не вказаний). Матеріал, що подрібнюється через завантажувальний бункер 1 потрапляє у подрібнювальну камеру корпуса 2. За рахунок ударної взаємодії робочих елементів ротора 4 з частинами матеріалу та відбитого удару внутрішньої поверхні корпуса 2 утворюється рухомий повітряно-продуктовий шар. Внаслідок коливань корпуса 2 і сита 3 дробарки,яке закріплене з одного боку шарнірно, а з іншого за допомогою пружного елемента 7 і має форму евольвенти. Відбувається руйнування кільцевого повітряно-продуктового шару створюються кращі умови відведення подрібненого матеріалу через вивантажувальний патрубок 8. Таким чином, таке конструктивне виконання сита уможливлює покращення гранулометричного складу готового продукту. Джерела інформації: 1. А. И. Завражнов, Д. И. Николаев. Механизация приготовления и хранения кормов / А. И. Завражнов, Д. И. Николаев - М.: Агропромиздат, 1990. - 336 с. 2. Патент 22533А Україна В02С 13/00. Дробарка ударної дії (Семкович О. Д., Коруняк П. С, Ніщенко І. О., Райвич Г. М. (Україна). №97020459. Заяв. 04.02.97. Опубл. 17.03.98. Бюл. №3, стр. 3.1.89) 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дробарка, що містить завантажувальний бункер, з’єднаний з корпусом, всередині якого розміщений ротор з робочими елементами та дебалансний вібратор, закріплений на валу, а також сито і вивантажувальний патрубок, яка відрізняється тим, що сито виконане з можливістю коливального руху і має форму евольвенти, при цьому прикріплене до корпуса з одного боку шарнірно, а з іншого - пружно. 1 UA 86191 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
