Трубна заготівка з борвмісної сталі для переробки в шестигранну трубу

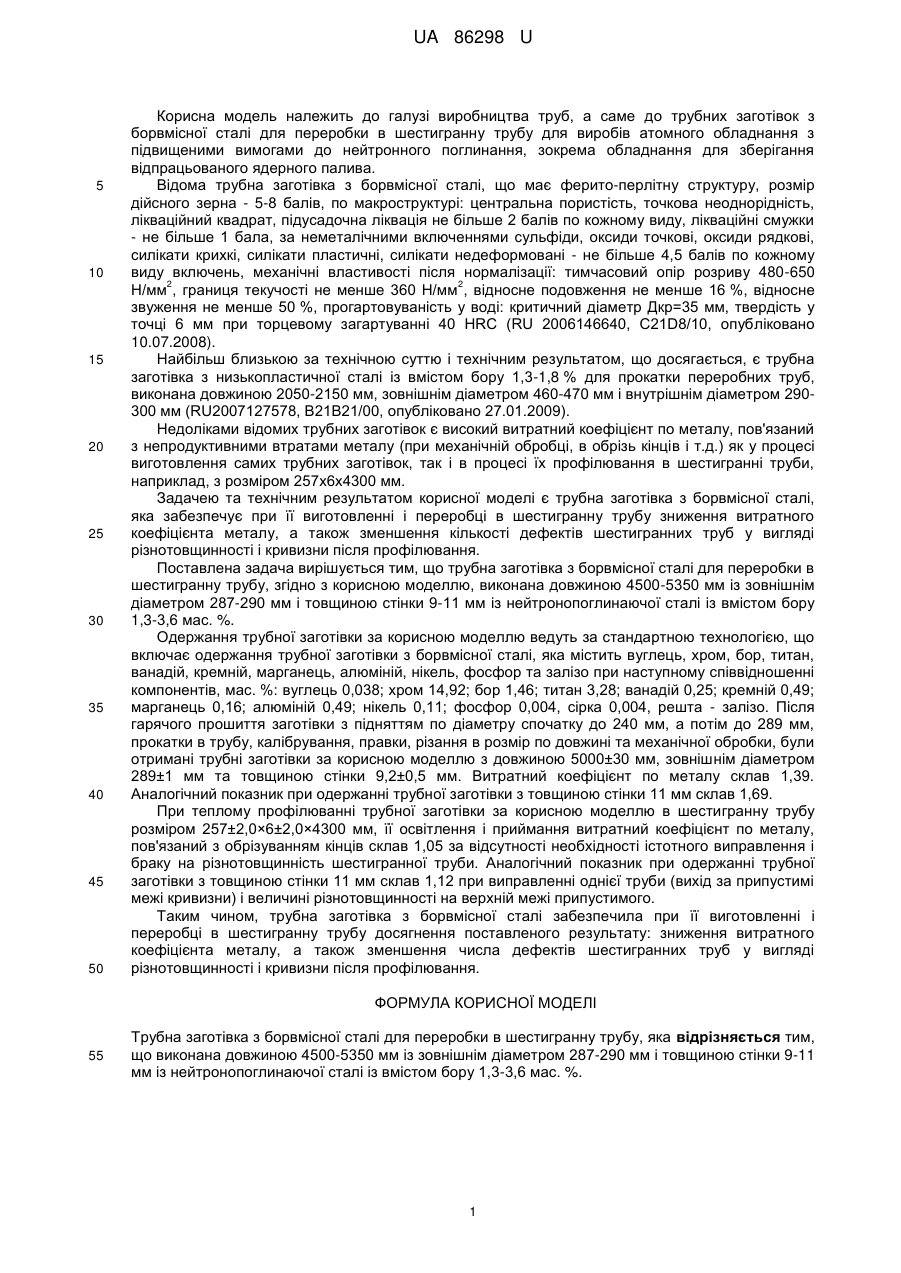

Реферат: Трубна заготівка з борвмісної сталі для переробки в шестигранну трубу виконана довжиною 4500-5350 мм із зовнішнім діаметром 287-290 мм і товщиною стінки 9-11 мм із нейтронопоглинаючої сталі із вмістом бору 1,3-3,6 мас. %. UA 86298 U (12) UA 86298 U UA 86298 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виробництва труб, а саме до трубних заготівок з борвмісної сталі для переробки в шестигранну трубу для виробів атомного обладнання з підвищеними вимогами до нейтронного поглинання, зокрема обладнання для зберігання відпрацьованого ядерного палива. Відома трубна заготівка з борвмісної сталі, що має ферито-перлітну структуру, розмір дійсного зерна - 5-8 балів, по макроструктурі: центральна пористість, точкова неоднорідність, лікваційний квадрат, підусадочна ліквація не більше 2 балів по кожному виду, лікваційні смужки - не більше 1 бала, за неметалічними включеннями сульфіди, оксиди точкові, оксиди рядкові, силікати крихкі, силікати пластичні, силікати недеформовані - не більше 4,5 балів по кожному виду включень, механічні властивості після нормалізації: тимчасовий опір розриву 480-650 2 2 Н/мм , границя текучості не менше 360 Н/мм , відносне подовження не менше 16 %, відносне звуження не менше 50 %, прогартовуваність у воді: критичний діаметр Дкр=35 мм, твердість у точці 6 мм при торцевому загартуванні 40 HRC (RU 2006146640, C21D8/10, опубліковано 10.07.2008). Найбільш близькою за технічною суттю і технічним результатом, що досягається, є трубна заготівка з низькопластичної сталі із вмістом бору 1,3-1,8 % для прокатки переробних труб, виконана довжиною 2050-2150 мм, зовнішнім діаметром 460-470 мм і внутрішнім діаметром 290300 мм (RU2007127578, В21В21/00, опубліковано 27.01.2009). Недоліками відомих трубних заготівок є високий витратний коефіцієнт по металу, пов'язаний з непродуктивними втратами металу (при механічній обробці, в обрізь кінців і т.д.) як у процесі виготовлення самих трубних заготівок, так і в процесі їх профілювання в шестигранні труби, наприклад, з розміром 257х6x4300 мм. Задачею та технічним результатом корисної моделі є трубна заготівка з борвмісної сталі, яка забезпечує при її виготовленні і переробці в шестигранну трубу зниження витратного коефіцієнта металу, а також зменшення кількості дефектів шестигранних труб у вигляді різнотовщинності і кривизни після профілювання. Поставлена задача вирішується тим, що трубна заготівка з борвмісної сталі для переробки в шестигранну трубу, згідно з корисною моделлю, виконана довжиною 4500-5350 мм із зовнішнім діаметром 287-290 мм і товщиною стінки 9-11 мм із нейтронопоглинаючої сталі із вмістом бору 1,3-3,6 мас. %. Одержання трубної заготівки за корисною моделлю ведуть за стандартною технологією, що включає одержання трубної заготівки з борвмісної сталі, яка містить вуглець, хром, бор, титан, ванадій, кремній, марганець, алюміній, нікель, фосфор та залізо при наступному співвідношенні компонентів, мас. %: вуглець 0,038; хром 14,92; бор 1,46; титан 3,28; ванадій 0,25; кремній 0,49; марганець 0,16; алюміній 0,49; нікель 0,11; фосфор 0,004, сірка 0,004, решта - залізо. Після гарячого прошиття заготівки з підняттям по діаметру спочатку до 240 мм, а потім до 289 мм, прокатки в трубу, калібрування, правки, різання в розмір по довжині та механічної обробки, були отримані трубні заготівки за корисною моделлю з довжиною 5000±30 мм, зовнішнім діаметром 289±1 мм та товщиною стінки 9,2±0,5 мм. Витратний коефіцієнт по металу склав 1,39. Аналогічний показник при одержанні трубної заготівки з товщиною стінки 11 мм склав 1,69. При теплому профілюванні трубної заготівки за корисною моделлю в шестигранну трубу розміром 257±2,0×6±2,0×4300 мм, її освітлення і приймання витратний коефіцієнт по металу, пов'язаний з обрізуванням кінців склав 1,05 за відсутності необхідності істотного виправлення і браку на різнотовщинність шестигранної труби. Аналогічний показник при одержанні трубної заготівки з товщиною стінки 11 мм склав 1,12 при виправленні однієї труби (вихід за припустимі межі кривизни) і величині різнотовщинності на верхній межі припустимого. Таким чином, трубна заготівка з борвмісної сталі забезпечила при її виготовленні і переробці в шестигранну трубу досягнення поставленого результату: зниження витратного коефіцієнта металу, а також зменшення числа дефектів шестигранних труб у вигляді різнотовщинності і кривизни після профілювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Трубна заготівка з борвмісної сталі для переробки в шестигранну трубу, яка відрізняється тим, що виконана довжиною 4500-5350 мм із зовнішнім діаметром 287-290 мм і товщиною стінки 9-11 мм із нейтронопоглинаючої сталі із вмістом бору 1,3-3,6 мас. %. 1 UA 86298 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
