Пристрій для остеосинтезу метафізарних переломів плеча “метост-мп”

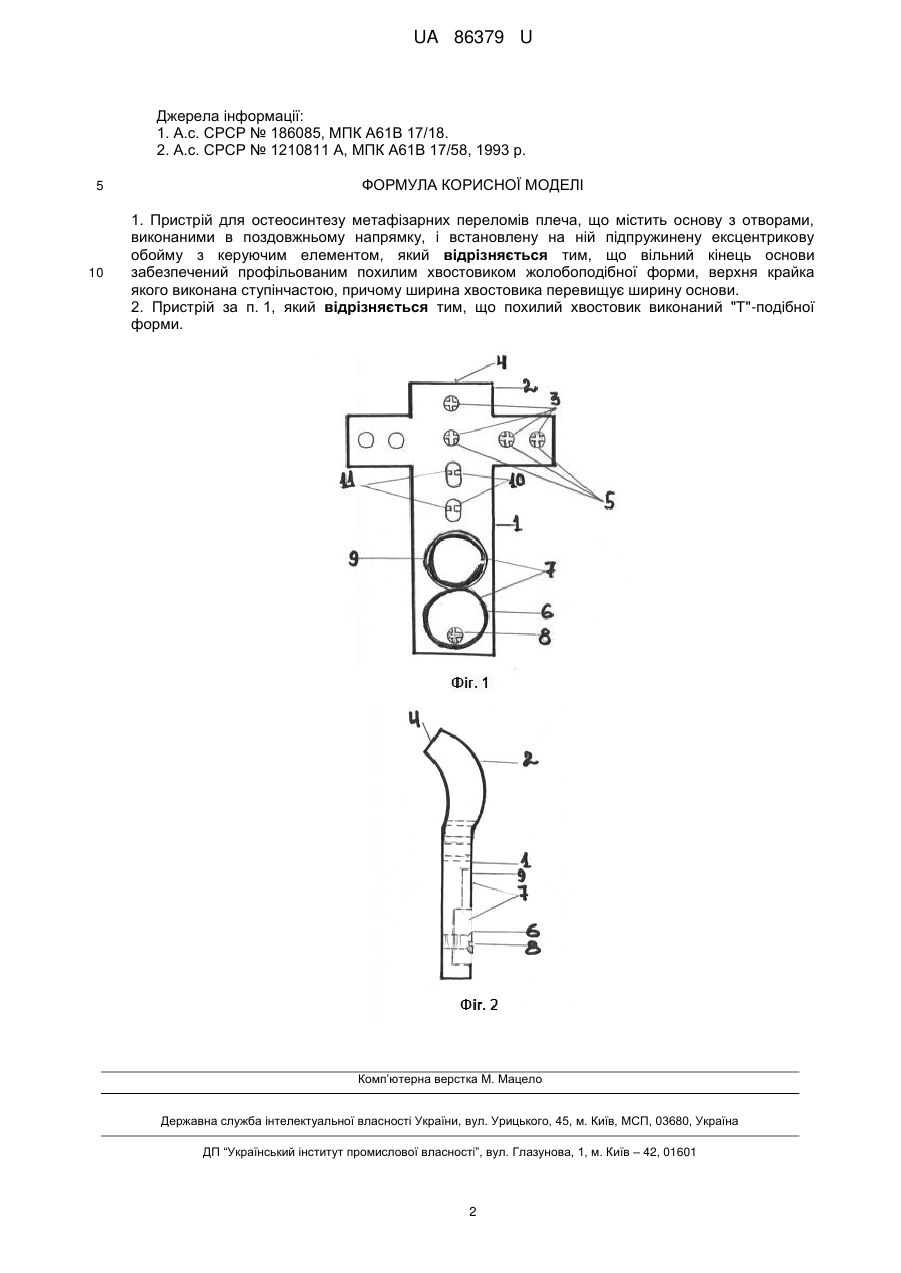

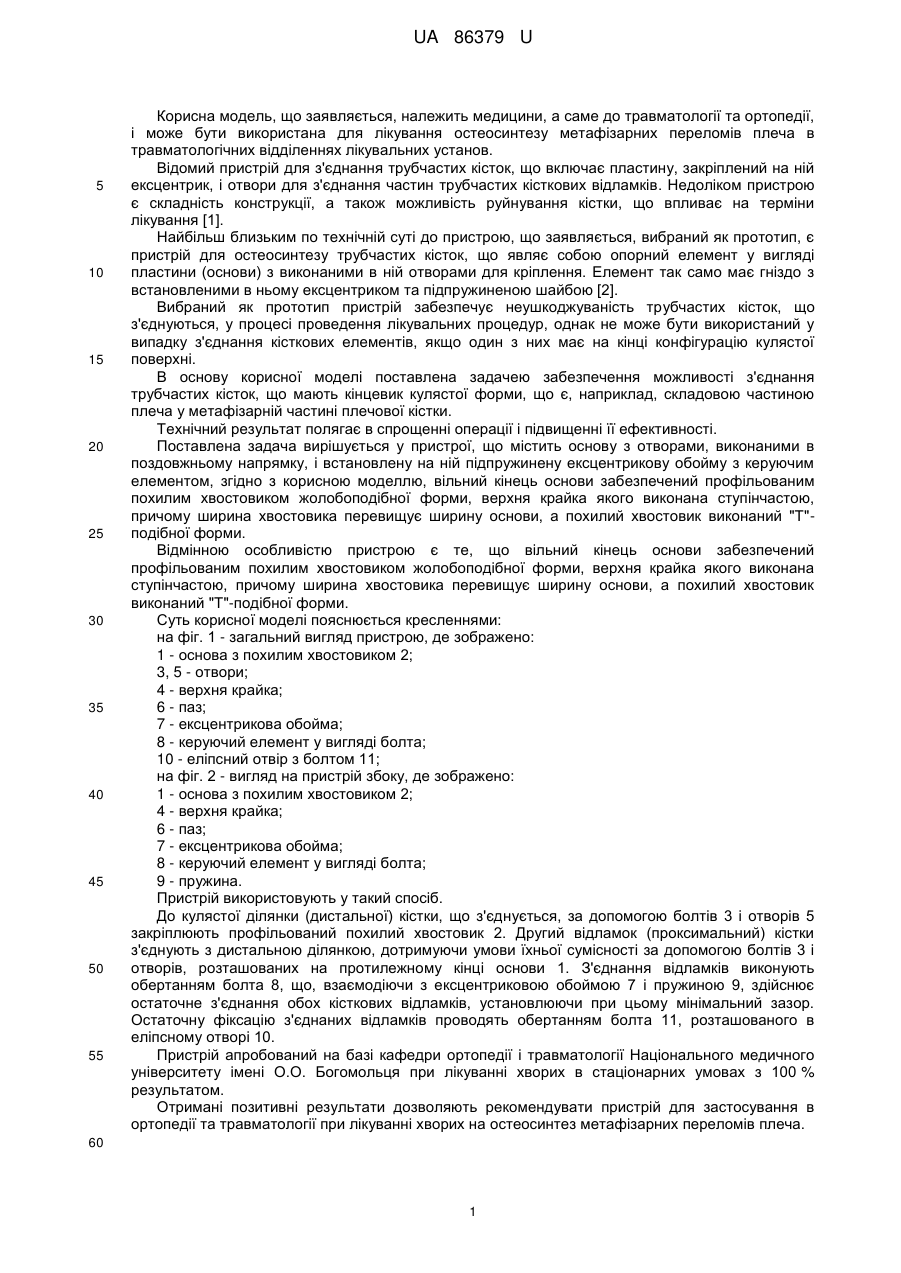

Реферат: UA 86379 U UA 86379 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить медицини, а саме до травматології та ортопедії, і може бути використана для лікування остеосинтезу метафізарних переломів плеча в травматологічних відділеннях лікувальних установ. Відомий пристрій для з'єднання трубчастих кісток, що включає пластину, закріплений на ній ексцентрик, і отвори для з'єднання частин трубчастих кісткових відламків. Недоліком пристрою є складність конструкції, а також можливість руйнування кістки, що впливає на терміни лікування [1]. Найбільш близьким по технічній суті до пристрою, що заявляється, вибраний як прототип, є пристрій для остеосинтезу трубчастих кісток, що являє собою опорний елемент у вигляді пластини (основи) з виконаними в ній отворами для кріплення. Елемент так само має гніздо з встановленими в ньому ексцентриком та підпружиненою шайбою [2]. Вибраний як прототип пристрій забезпечує неушкоджуваність трубчастих кісток, що з'єднуються, у процесі проведення лікувальних процедур, однак не може бути використаний у випадку з'єднання кісткових елементів, якщо один з них має на кінці конфігурацію кулястої поверхні. В основу корисної моделі поставлена задачею забезпечення можливості з'єднання трубчастих кісток, що мають кінцевик кулястої форми, що є, наприклад, складовою частиною плеча у метафізарній частині плечової кістки. Технічний результат полягає в спрощенні операції і підвищенні її ефективності. Поставлена задача вирішується у пристрої, що містить основу з отворами, виконаними в поздовжньому напрямку, і встановлену на ній підпружинену ексцентрикову обойму з керуючим елементом, згідно з корисною моделлю, вільний кінець основи забезпечений профільованим похилим хвостовиком жолобоподібної форми, верхня крайка якого виконана ступінчастою, причому ширина хвостовика перевищує ширину основи, а похилий хвостовик виконаний "Т"подібної форми. Відмінною особливістю пристрою є те, що вільний кінець основи забезпечений профільованим похилим хвостовиком жолобоподібної форми, верхня крайка якого виконана ступінчастою, причому ширина хвостовика перевищує ширину основи, а похилий хвостовик виконаний "Т"-подібної форми. Суть корисної моделі пояснюється кресленнями: на фіг. 1 - загальний вигляд пристрою, де зображено: 1 - основа з похилим хвостовиком 2; 3, 5 - отвори; 4 - верхня крайка; 6 - паз; 7 - ексцентрикова обойма; 8 - керуючий елемент у вигляді болта; 10 - еліпсний отвір з болтом 11; на фіг. 2 - вигляд на пристрій збоку, де зображено: 1 - основа з похилим хвостовиком 2; 4 - верхня крайка; 6 - паз; 7 - ексцентрикова обойма; 8 - керуючий елемент у вигляді болта; 9 - пружина. Пристрій використовують у такий спосіб. До кулястої ділянки (дистальної) кістки, що з'єднується, за допомогою болтів 3 і отворів 5 закріплюють профільований похилий хвостовик 2. Другий відламок (проксимальний) кістки з'єднують з дистальною ділянкою, дотримуючи умови їхньої сумісності за допомогою болтів 3 і отворів, розташованих на протилежному кінці основи 1. З'єднання відламків виконують обертанням болта 8, що, взаємодіючи з ексцентриковою обоймою 7 і пружиною 9, здійснює остаточне з'єднання обох кісткових відламків, установлюючи при цьому мінімальний зазор. Остаточну фіксацію з'єднаних відламків проводять обертанням болта 11, розташованого в еліпсному отворі 10. Пристрій апробований на базі кафедри ортопедії і травматології Національного медичного університету імені О.О. Богомольця при лікуванні хворих в стаціонарних умовах з 100 % результатом. Отримані позитивні результати дозволяють рекомендувати пристрій для застосування в ортопедії та травматології при лікуванні хворих на остеосинтез метафізарних переломів плеча. 60 1 UA 86379 U Джерела інформації: 1. А.с. СРСР № 186085, МПК А61В 17/18. 2. А.с. СРСР № 1210811 А, МПК А61В 17/58, 1993 р. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Пристрій для остеосинтезу метафізарних переломів плеча, що містить основу з отворами, виконаними в поздовжньому напрямку, і встановлену на ній підпружинену ексцентрикову обойму з керуючим елементом, який відрізняється тим, що вільний кінець основи забезпечений профільованим похилим хвостовиком жолобоподібної форми, верхня крайка якого виконана ступінчастою, причому ширина хвостовика перевищує ширину основи. 2. Пристрій за п. 1, який відрізняється тим, що похилий хвостовик виконаний "Т"-подібної форми. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
