Спосіб подання водяної пари (іншого робочого агента) у апарати для переробки ефіроолійної сировини

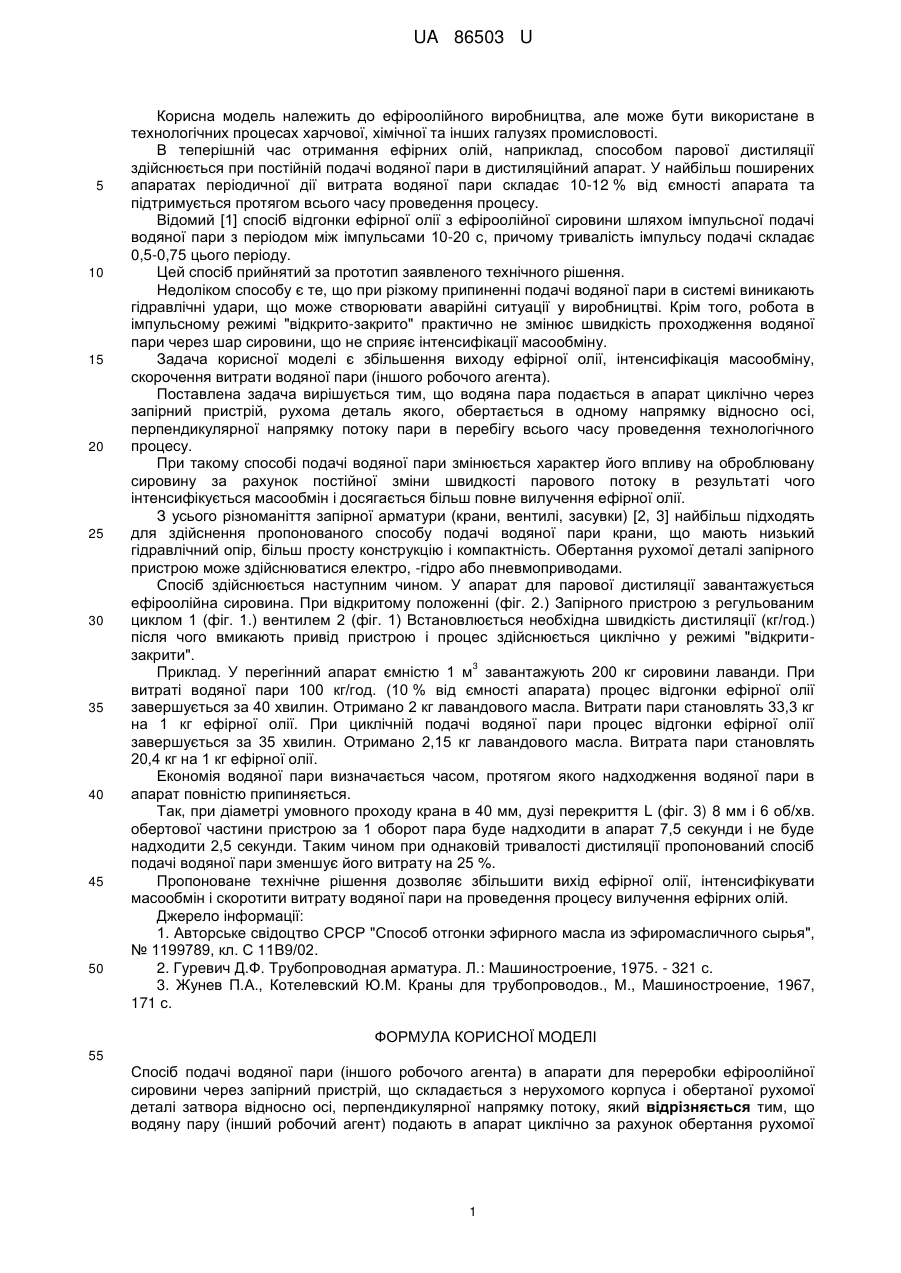

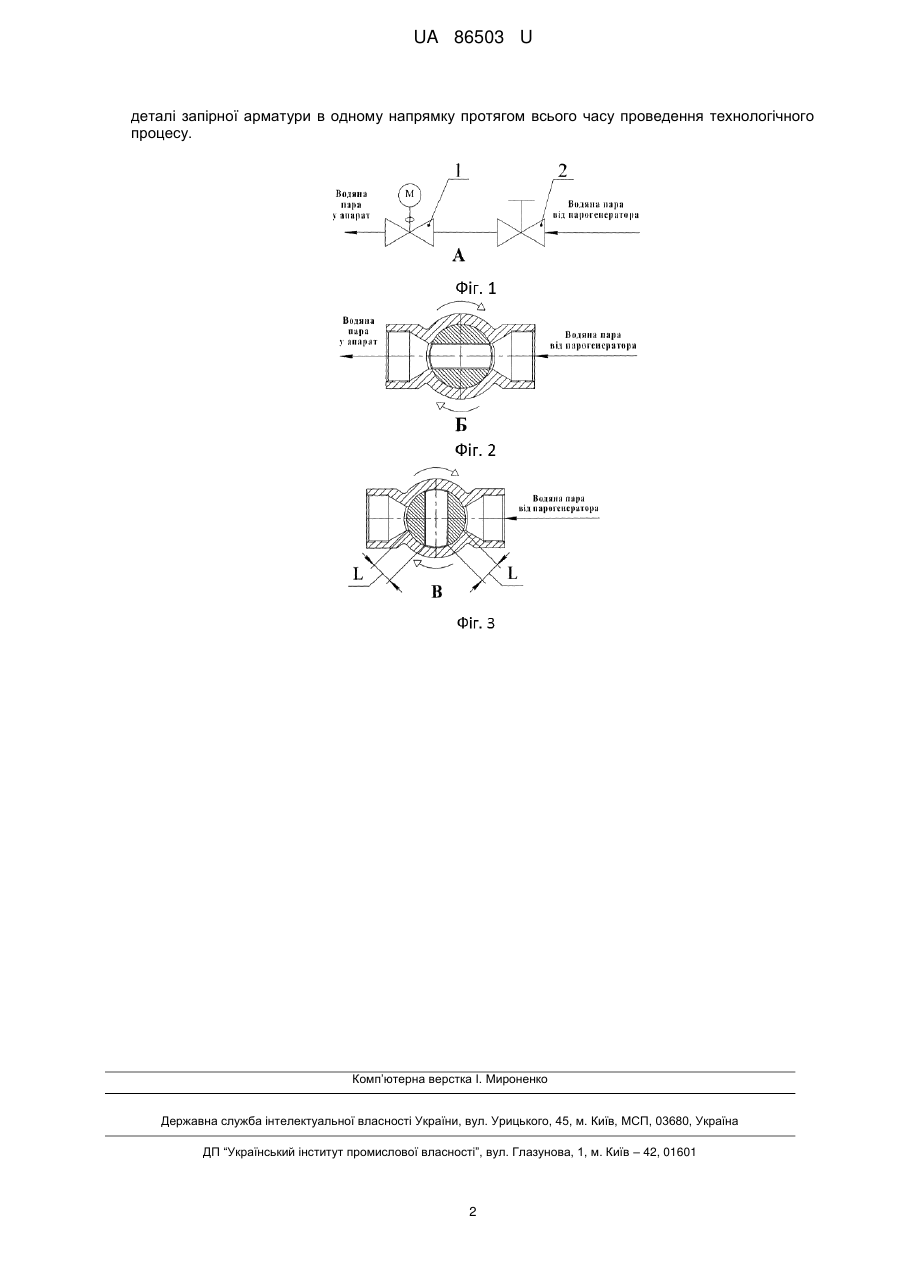

Реферат: Спосіб подачі водяної пари (іншого робочого агента) в апарати для переробки ефіроолійної сировини через запірний пристрій. Водяну пару (інший робочий агент) подають в апарат циклічно за рахунок обертання рухомої деталі запірної арматури в одному напрямку протягом всього часу проведення технологічного процесу. UA 86503 U (12) UA 86503 U UA 86503 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ефіроолійного виробництва, але може бути використане в технологічних процесах харчової, хімічної та інших галузях промисловості. В теперішній час отримання ефірних олій, наприклад, способом парової дистиляції здійснюється при постійній подачі водяної пари в дистиляційний апарат. У найбільш поширених апаратах періодичної дії витрата водяної пари складає 10-12 % від ємності апарата та підтримується протягом всього часу проведення процесу. Відомий [1] спосіб відгонки ефірної олії з ефіроолійної сировини шляхом імпульсної подачі водяної пари з періодом між імпульсами 10-20 с, причому тривалість імпульсу подачі складає 0,5-0,75 цього періоду. Цей спосіб прийнятий за прототип заявленого технічного рішення. Недоліком способу є те, що при різкому припиненні подачі водяної пари в системі виникають гідравлічні удари, що може створювати аварійні ситуації у виробництві. Крім того, робота в імпульсному режимі "відкрито-закрито" практично не змінює швидкість проходження водяної пари через шар сировини, що не сприяє інтенсифікації масообміну. Задача корисної моделі є збільшення виходу ефірної олії, інтенсифікація масообміну, скорочення витрати водяної пари (іншого робочого агента). Поставлена задача вирішується тим, що водяна пара подається в апарат циклічно через запірний пристрій, рухома деталь якого, обертається в одному напрямку відносно осі, перпендикулярної напрямку потоку пари в перебігу всього часу проведення технологічного процесу. При такому способі подачі водяної пари змінюється характер його впливу на оброблювану сировину за рахунок постійної зміни швидкості парового потоку в результаті чого інтенсифікується масообмін і досягається більш повне вилучення ефірної олії. З усього різноманіття запірної арматури (крани, вентилі, засувки) [2, 3] найбільш підходять для здійснення пропонованого способу подачі водяної пари крани, що мають низький гідравлічний опір, більш просту конструкцію і компактність. Обертання рухомої деталі запірного пристрою може здійснюватися електро, -гідро або пневмоприводами. Спосіб здійснюється наступним чином. У апарат для парової дистиляції завантажується ефіроолійна сировина. При відкритому положенні (фіг. 2.) Запірного пристрою з регульованим циклом 1 (фіг. 1.) вентилем 2 (фіг. 1) Встановлюється необхідна швидкість дистиляції (кг/год.) після чого вмикають привід пристрою і процес здійснюється циклічно у режимі "відкритизакрити". 3 Приклад. У перегінний апарат ємністю 1 м завантажують 200 кг сировини лаванди. При витраті водяної пари 100 кг/год. (10 % від ємності апарата) процес відгонки ефірної олії завершується за 40 хвилин. Отримано 2 кг лавандового масла. Витрати пари становлять 33,3 кг на 1 кг ефірної олії. При циклічній подачі водяної пари процес відгонки ефірної олії завершується за 35 хвилин. Отримано 2,15 кг лавандового масла. Витрата пари становлять 20,4 кг на 1 кг ефірної олії. Економія водяної пари визначається часом, протягом якого надходження водяної пари в апарат повністю припиняється. Так, при діаметрі умовного проходу крана в 40 мм, дузі перекриття L (фіг. 3) 8 мм і 6 об/хв. обертової частини пристрою за 1 оборот пара буде надходити в апарат 7,5 секунди і не буде надходити 2,5 секунди. Таким чином при однаковій тривалості дистиляції пропонований спосіб подачі водяної пари зменшує його витрату на 25 %. Пропоноване технічне рішення дозволяє збільшити вихід ефірної олії, інтенсифікувати масообмін і скоротити витрату водяної пари на проведення процесу вилучення ефірних олій. Джерело інформації: 1. Авторське свідоцтво СРСР "Способ отгонки эфирного масла из эфиромасличного сырья", № 1199789, кл. С 11В9/02. 2. Гуревич Д.Ф. Трубопроводная арматура. Л.: Машиностроение, 1975. - 321 с. 3. Жунев П.А., Котелевский Ю.М. Краны для трубопроводов., М., Машиностроение, 1967, 171 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб подачі водяної пари (іншого робочого агента) в апарати для переробки ефіроолійної сировини через запірний пристрій, що складається з нерухомого корпуса і обертаної рухомої деталі затвора відносно осі, перпендикулярної напрямку потоку, який відрізняється тим, що водяну пару (інший робочий агент) подають в апарат циклічно за рахунок обертання рухомої 1 UA 86503 U деталі запірної арматури в одному напрямку протягом всього часу проведення технологічного процесу. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
