Сталебетонний елемент

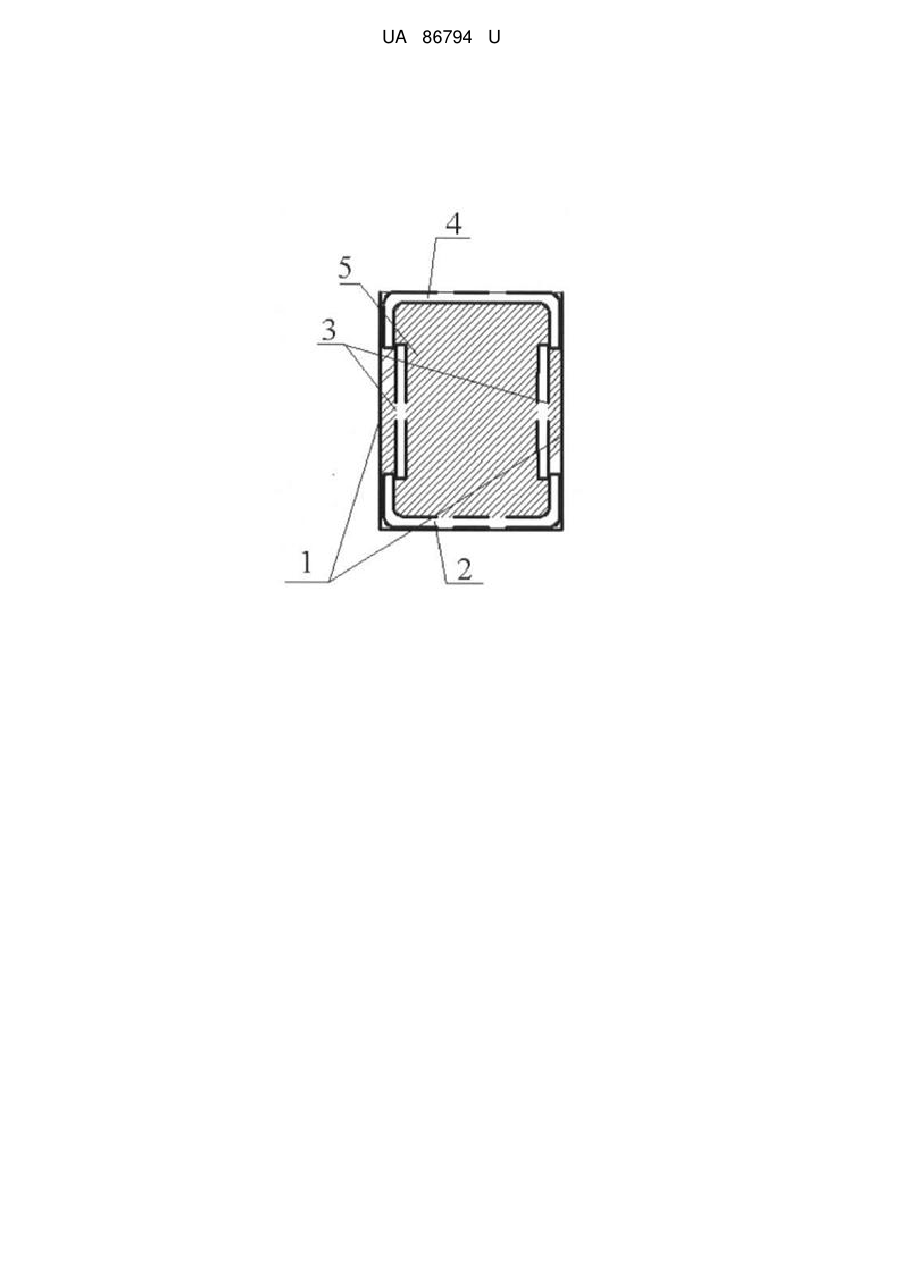

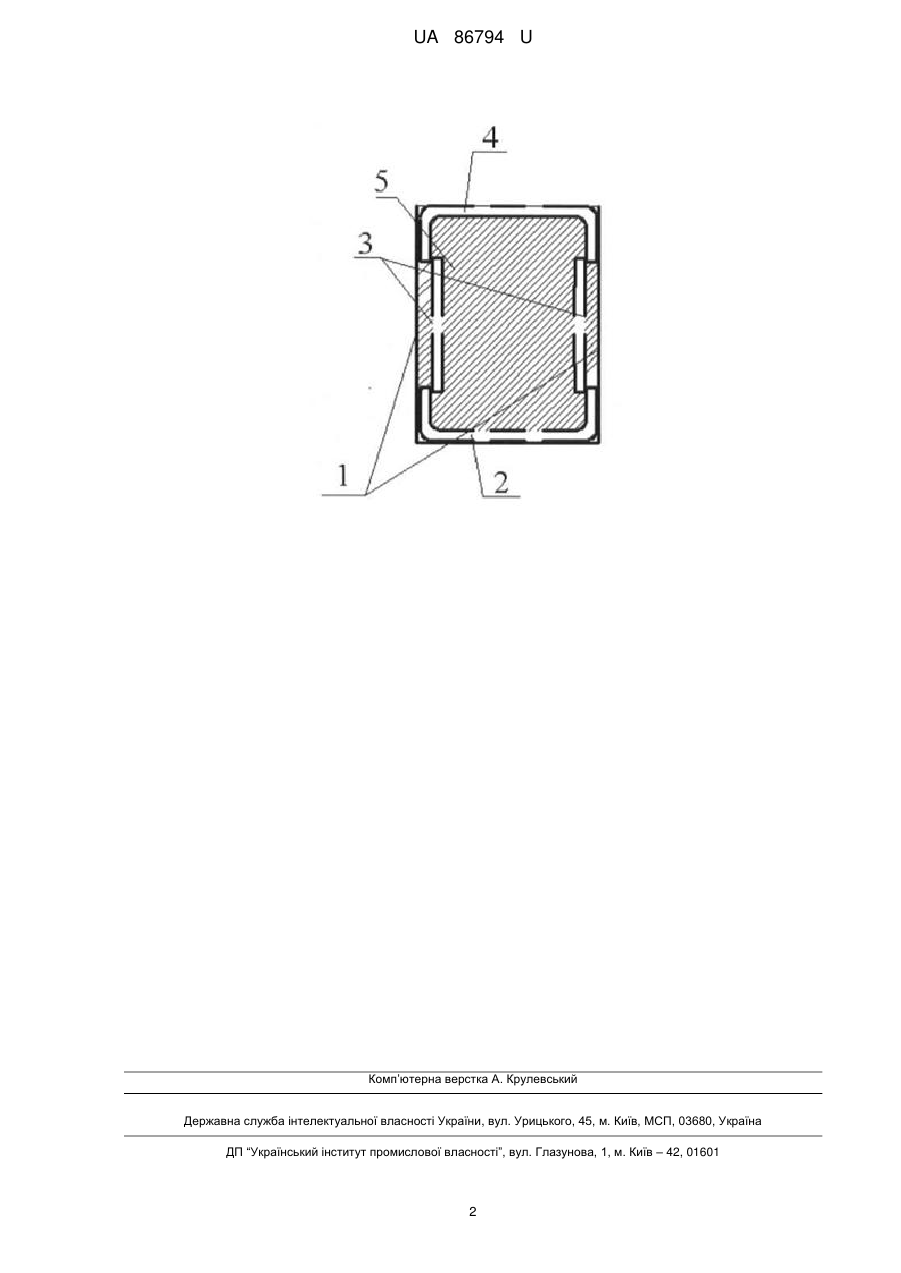

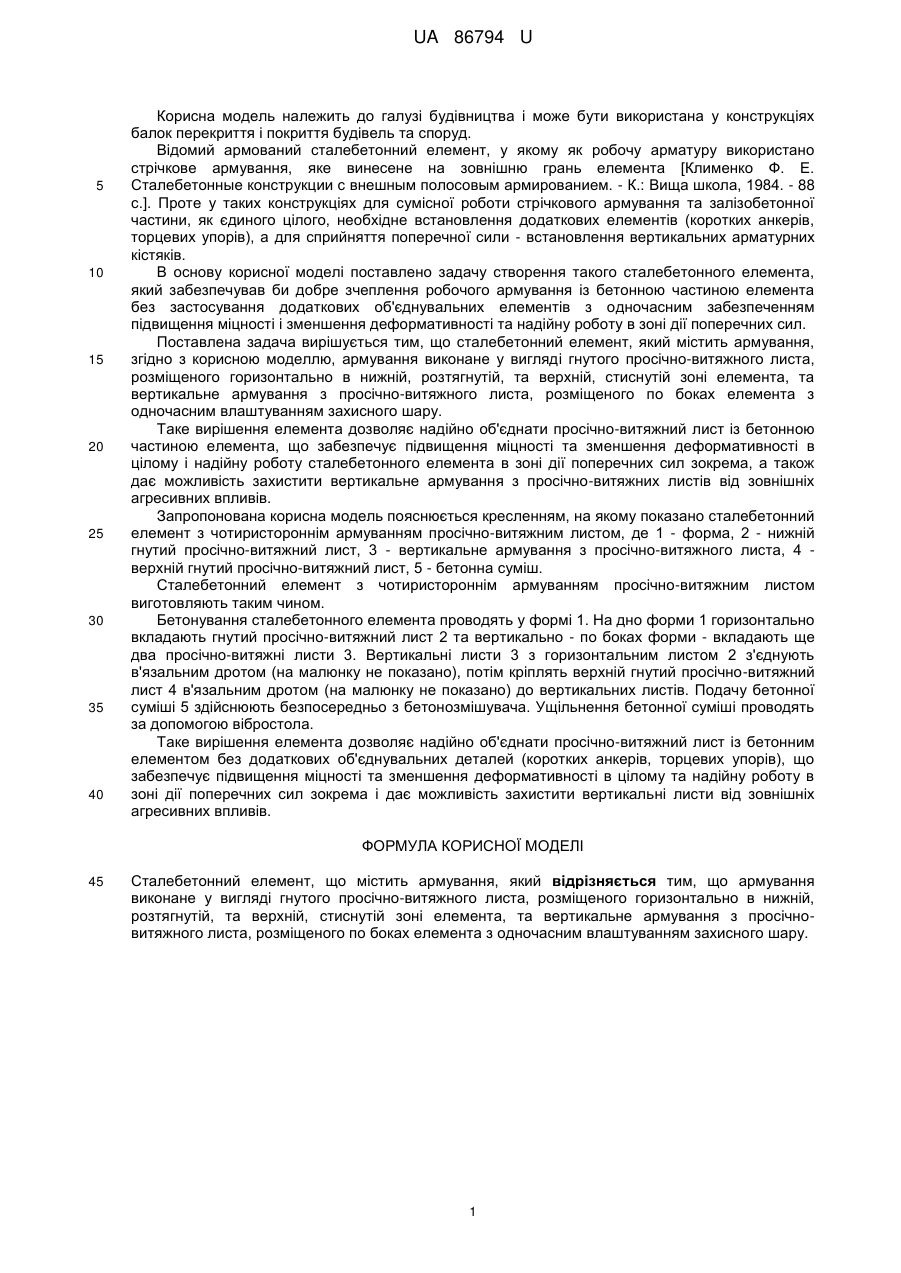

Реферат: Сталебетонний елемент містить армування. Армування виконане у вигляді гнутого просічновитяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій зоні елемента, та вертикальне армування з просічно-витяжного листа, розміщеного по боках елемента з одночасним влаштуванням захисного шару. UA 86794 U (54) СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 86794 U UA 86794 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф. Е. Сталебетонные конструкции с внешным полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів), а для сприйняття поперечної сили - встановлення вертикальних арматурних кістяків. В основу корисної моделі поставлено задачу створення такого сталебетонного елемента, який забезпечував би добре зчеплення робочого армування із бетонною частиною елемента без застосування додаткових об'єднувальних елементів з одночасним забезпеченням підвищення міцності і зменшення деформативності та надійну роботу в зоні дії поперечних сил. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, армування виконане у вигляді гнутого просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій зоні елемента, та вертикальне армування з просічно-витяжного листа, розміщеного по боках елемента з одночасним влаштуванням захисного шару. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонною частиною елемента, що забезпечує підвищення міцності та зменшення деформативності в цілому і надійну роботу сталебетонного елемента в зоні дії поперечних сил зокрема, а також дає можливість захистити вертикальне армування з просічно-витяжних листів від зовнішніх агресивних впливів. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент з чотиристороннім армуванням просічно-витяжним листом, де 1 - форма, 2 - нижній гнутий просічно-витяжний лист, 3 - вертикальне армування з просічно-витяжного листа, 4 верхній гнутий просічно-витяжний лист, 5 - бетонна суміш. Сталебетонний елемент з чотиристороннім армуванням просічно-витяжним листом виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають гнутий просічно-витяжний лист 2 та вертикально - по боках форми - вкладають ще два просічно-витяжні листи 3. Вертикальні листи 3 з горизонтальним листом 2 з'єднують в'язальним дротом (на малюнку не показано), потім кріплять верхній гнутий просічно-витяжний лист 4 в'язальним дротом (на малюнку не показано) до вертикальних листів. Подачу бетонної суміші 5 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонним елементом без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), що забезпечує підвищення міцності та зменшення деформативності в цілому та надійну роботу в зоні дії поперечних сил зокрема і дає можливість захистити вертикальні листи від зовнішніх агресивних впливів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сталебетонний елемент, що містить армування, який відрізняється тим, що армування виконане у вигляді гнутого просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій зоні елемента, та вертикальне армування з просічновитяжного листа, розміщеного по боках елемента з одночасним влаштуванням захисного шару. 1 UA 86794 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
