Гідравлічний привод блочно-порційного відокремлювача консервованих кормів

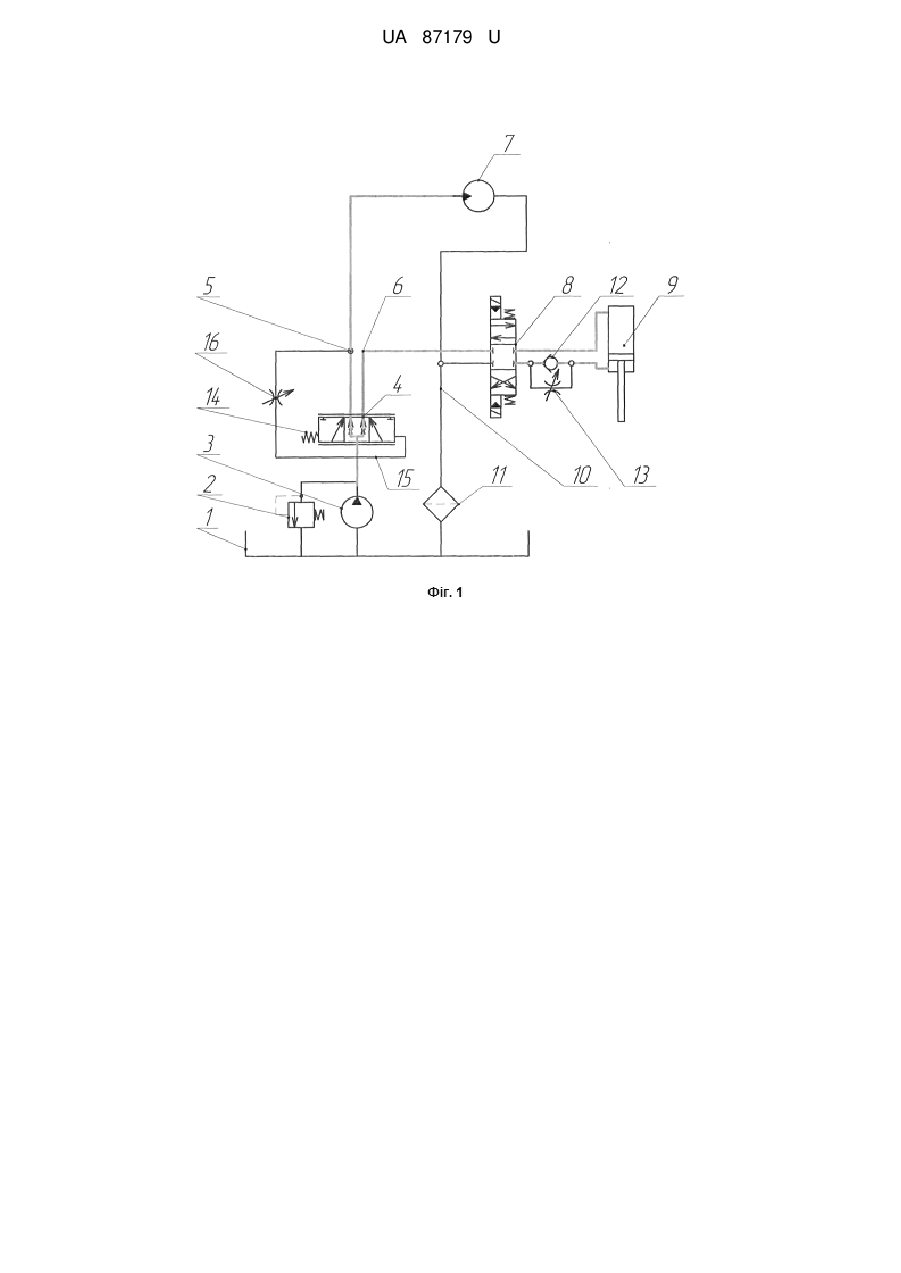

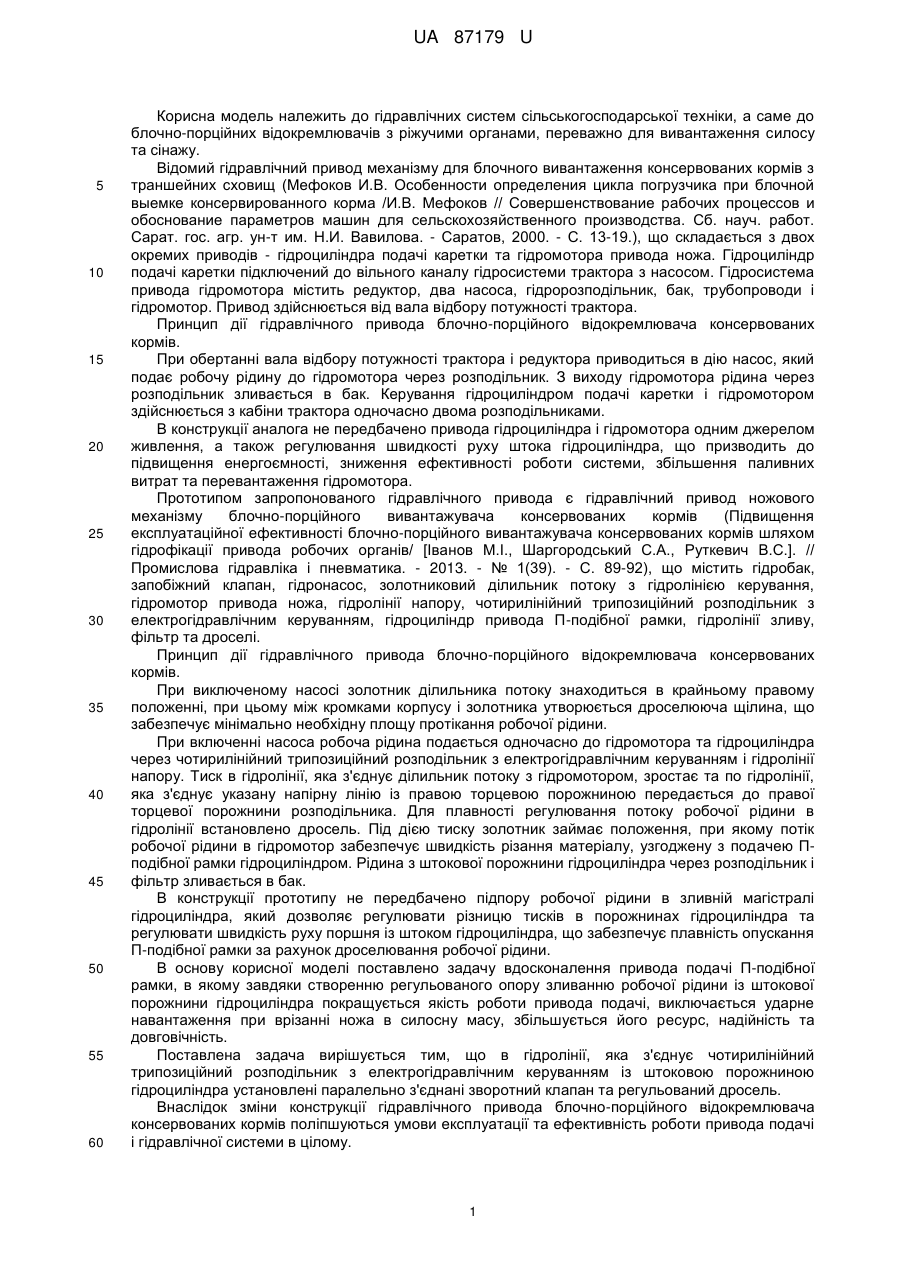

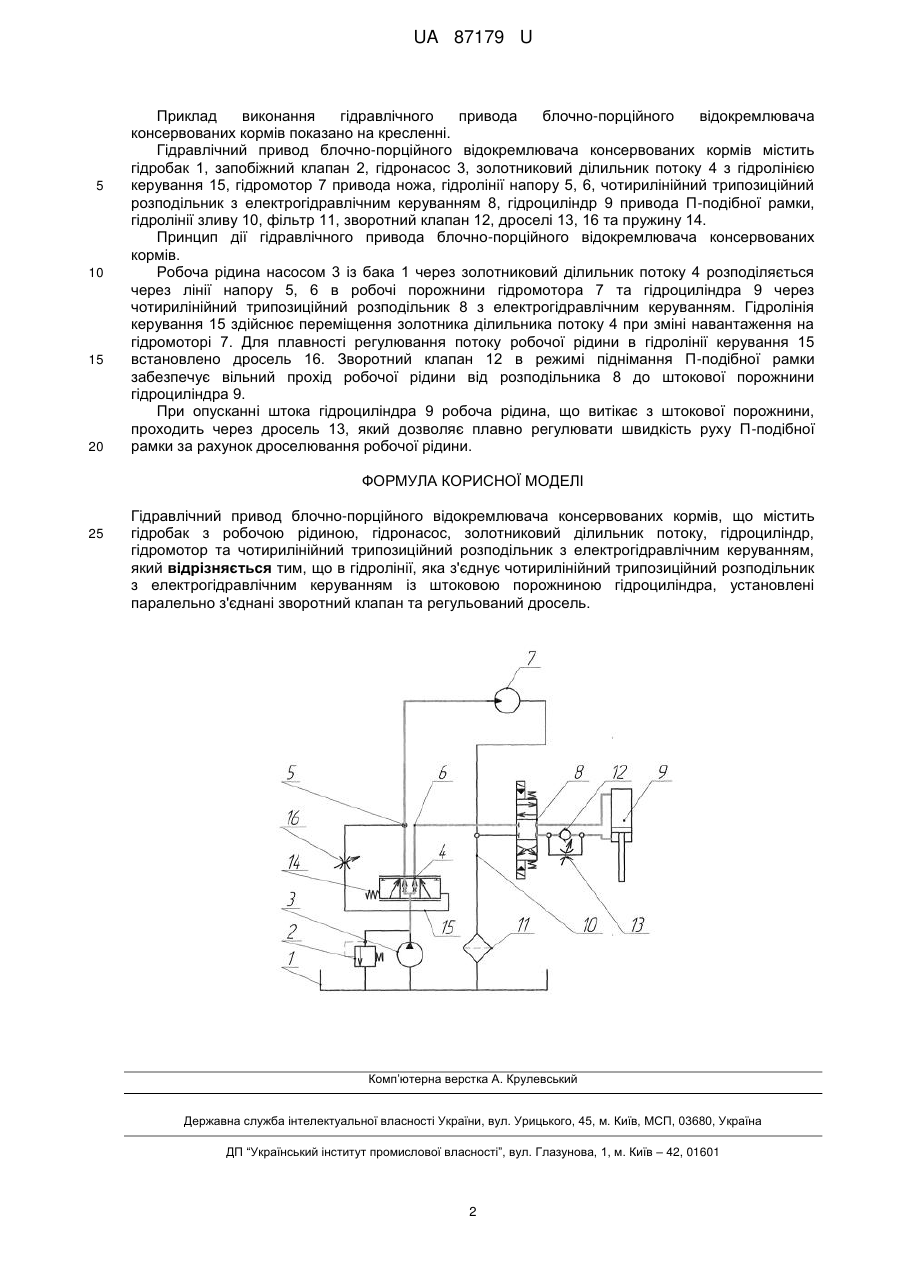

Реферат: Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак з робочою рідиною, гідронасос, золотниковий ділильник потоку, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням. В гідролінії, яка з'єднує чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням із штоковою порожниною гідроциліндра, установлені паралельно з'єднані зворотний клапан та регульований дросель. UA 87179 U (54) ГІДРАВЛІЧНИЙ ПРИВОД БЛОЧНО-ПОРЦІЙНОГО ВІДОКРЕМЛЮВАЧА КОНСЕРВОВАНИХ КОРМІВ UA 87179 U UA 87179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних систем сільськогосподарської техніки, а саме до блочно-порційних відокремлювачів з ріжучими органами, переважно для вивантаження силосу та сінажу. Відомий гідравлічний привод механізму для блочного вивантаження консервованих кормів з траншейних сховищ (Мефоков И.В. Особенности определения цикла погрузчика при блочной выемке консервированного корма /И.В. Мефоков // Совершенствование рабочих процессов и обоснование параметров машин для сельскохозяйственного производства. Сб. науч. работ. Сарат. гос. агр. ун-т им. Н.И. Вавилова. - Саратов, 2000. - С. 13-19.), що складається з двох окремих приводів - гідроциліндра подачі каретки та гідромотора привода ножа. Гідроциліндр подачі каретки підключений до вільного каналу гідросистеми трактора з насосом. Гідросистема привода гідромотора містить редуктор, два насоса, гідророзподільник, бак, трубопроводи і гідромотор. Привод здійснюється від вала відбору потужності трактора. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При обертанні вала відбору потужності трактора і редуктора приводиться в дію насос, який подає робочу рідину до гідромотора через розподільник. З виходу гідромотора рідина через розподільник зливається в бак. Керування гідроциліндром подачі каретки і гідромотором здійснюється з кабіни трактора одночасно двома розподільниками. В конструкції аналога не передбачено привода гідроциліндра і гідромотора одним джерелом живлення, а також регулювання швидкості руху штока гідроциліндра, що призводить до підвищення енергоємності, зниження ефективності роботи системи, збільшення паливних витрат та перевантаження гідромотора. Прототипом запропонованого гідравлічного привода є гідравлічний привод ножового механізму блочно-порційного вивантажувача консервованих кормів (Підвищення експлуатаційної ефективності блочно-порційного вивантажувача консервованих кормів шляхом гідрофікації привода робочих органів/ [Іванов М.І., Шаргородський С.А., Руткевич B.C.]. // Промислова гідравліка і пневматика. - 2013. - № 1(39). - С. 89-92), що містить гідробак, запобіжний клапан, гідронасос, золотниковий ділильник потоку з гідролінією керування, гідромотор привода ножа, гідролінії напору, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, гідроциліндр привода П-подібної рамки, гідролінії зливу, фільтр та дроселі. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При виключеному насосі золотник ділильника потоку знаходиться в крайньому правому положенні, при цьому між кромками корпусу і золотника утворюється дроселююча щілина, що забезпечує мінімально необхідну площу протікання робочої рідини. При включенні насоса робоча рідина подається одночасно до гідромотора та гідроциліндра через чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням і гідролінії напору. Тиск в гідролінії, яка з'єднує ділильник потоку з гідромотором, зростає та по гідролінії, яка з'єднує указану напірну лінію із правою торцевою порожниною передається до правої торцевої порожнини розподільника. Для плавності регулювання потоку робочої рідини в гідролінії встановлено дросель. Під дією тиску золотник займає положення, при якому потік робочої рідини в гідромотор забезпечує швидкість різання матеріалу, узгоджену з подачею Пподібної рамки гідроциліндром. Рідина з штокової порожнини гідроциліндра через розподільник і фільтр зливається в бак. В конструкції прототипу не передбачено підпору робочої рідини в зливній магістралі гідроциліндра, який дозволяє регулювати різницю тисків в порожнинах гідроциліндра та регулювати швидкість руху поршня із штоком гідроциліндра, що забезпечує плавність опускання П-подібної рамки за рахунок дроселювання робочої рідини. В основу корисної моделі поставлено задачу вдосконалення привода подачі П-подібної рамки, в якому завдяки створенню регульованого опору зливанню робочої рідини із штокової порожнини гідроциліндра покращується якість роботи привода подачі, виключається ударне навантаження при врізанні ножа в силосну масу, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується тим, що в гідролінії, яка з'єднує чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням із штоковою порожниною гідроциліндра установлені паралельно з'єднані зворотний клапан та регульований дросель. Внаслідок зміни конструкції гідравлічного привода блочно-порційного відокремлювача консервованих кормів поліпшуються умови експлуатації та ефективність роботи привода подачі і гідравлічної системи в цілому. 1 UA 87179 U 5 10 15 20 Приклад виконання гідравлічного привода блочно-порційного відокремлювача консервованих кормів показано на кресленні. Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак 1, запобіжний клапан 2, гідронасос 3, золотниковий ділильник потоку 4 з гідролінією керування 15, гідромотор 7 привода ножа, гідролінії напору 5, 6, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням 8, гідроциліндр 9 привода П-подібної рамки, гідролінії зливу 10, фільтр 11, зворотний клапан 12, дроселі 13, 16 та пружину 14. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина насосом 3 із бака 1 через золотниковий ділильник потоку 4 розподіляється через лінії напору 5, 6 в робочі порожнини гідромотора 7 та гідроциліндра 9 через чотирилінійний трипозиційний розподільник 8 з електрогідравлічним керуванням. Гідролінія керування 15 здійснює переміщення золотника ділильника потоку 4 при зміні навантаження на гідромоторі 7. Для плавності регулювання потоку робочої рідини в гідролінії керування 15 встановлено дросель 16. Зворотний клапан 12 в режимі піднімання П-подібної рамки забезпечує вільний прохід робочої рідини від розподільника 8 до штокової порожнини гідроциліндра 9. При опусканні штока гідроциліндра 9 робоча рідина, що витікає з штокової порожнини, проходить через дросель 13, який дозволяє плавно регулювати швидкість руху П-подібної рамки за рахунок дроселювання робочої рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Гідравлічний привод блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, золотниковий ділильник потоку, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, який відрізняється тим, що в гідролінії, яка з'єднує чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням із штоковою порожниною гідроциліндра, установлені паралельно з'єднані зворотний клапан та регульований дросель. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
