Електростатичний повітряний фільтр-іонізатор

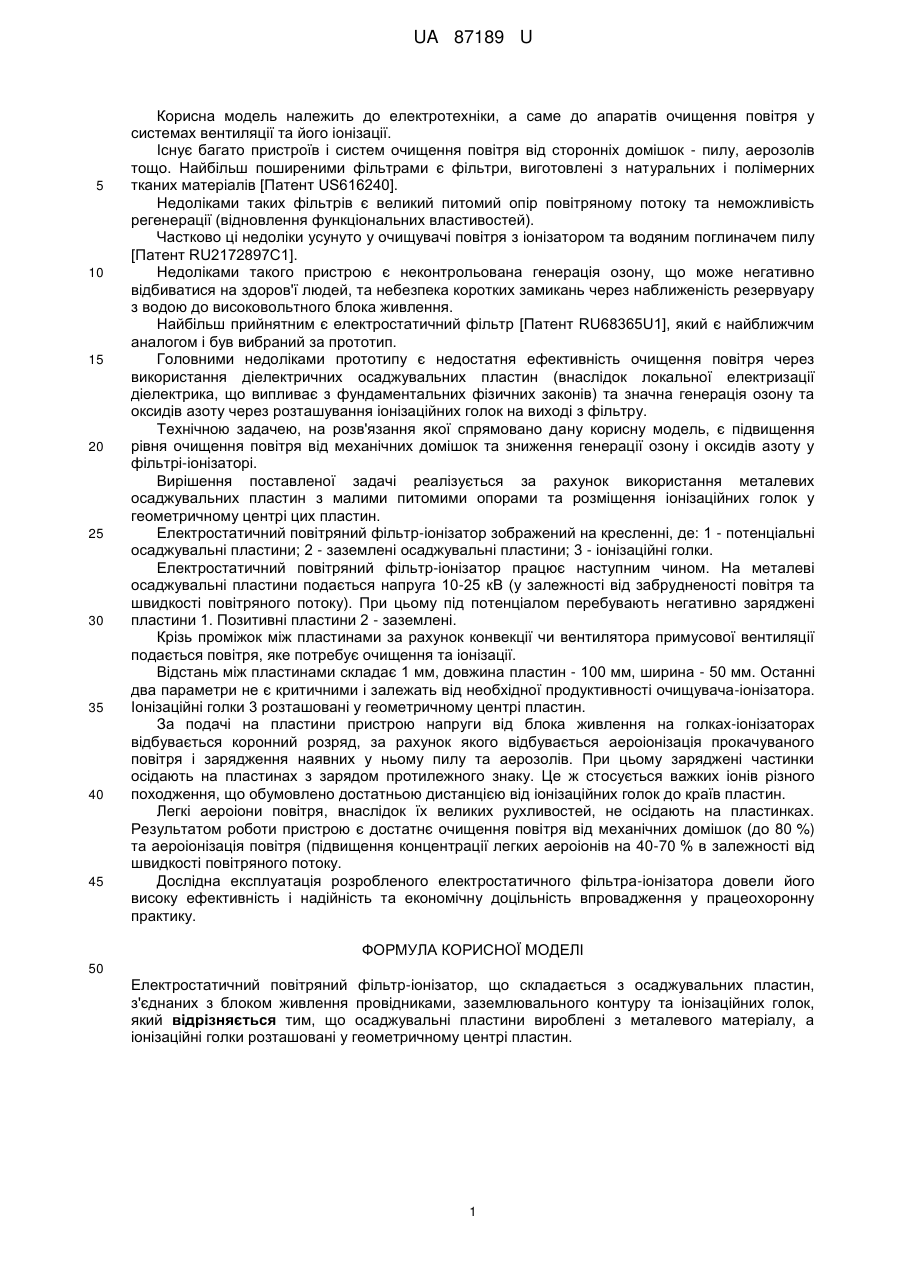

Реферат: Електростатичний повітряний фільтр-іонізатор складається з осаджувальних пластин, з'єднаних з блоком живлення провідниками, заземлювального контуру та іонізаційних голок. Осаджувальні пластини вироблені з металевого матеріалу, а іонізаційні голки розташовані у геометричному центрі пластин. UA 87189 U (12) UA 87189 U UA 87189 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електротехніки, а саме до апаратів очищення повітря у системах вентиляції та його іонізації. Існує багато пристроїв і систем очищення повітря від сторонніх домішок - пилу, аерозолів тощо. Найбільш поширеними фільтрами є фільтри, виготовлені з натуральних і полімерних тканих матеріалів [Патент US616240]. Недоліками таких фільтрів є великий питомий опір повітряному потоку та неможливість регенерації (відновлення функціональних властивостей). Частково ці недоліки усунуто у очищувачі повітря з іонізатором та водяним поглиначем пилу [Патент RU2172897C1]. Недоліками такого пристрою є неконтрольована генерація озону, що може негативно відбиватися на здоров'ї людей, та небезпека коротких замикань через наближеність резервуару з водою до високовольтного блока живлення. Найбільш прийнятним є електростатичний фільтр [Патент RU68365U1], який є найближчим аналогом і був вибраний за прототип. Головними недоліками прототипу є недостатня ефективність очищення повітря через використання діелектричних осаджувальних пластин (внаслідок локальної електризації діелектрика, що випливає з фундаментальних фізичних законів) та значна генерація озону та оксидів азоту через розташування іонізаційних голок на виході з фільтру. Технічною задачею, на розв'язання якої спрямовано дану корисну модель, є підвищення рівня очищення повітря від механічних домішок та зниження генерації озону і оксидів азоту у фільтрі-іонізаторі. Вирішення поставленої задачі реалізується за рахунок використання металевих осаджувальних пластин з малими питомими опорами та розміщення іонізаційних голок у геометричному центрі цих пластин. Електростатичний повітряний фільтр-іонізатор зображений на кресленні, де: 1 - потенціальні осаджувальні пластини; 2 - заземлені осаджувальні пластини; 3 - іонізаційні голки. Електростатичний повітряний фільтр-іонізатор працює наступним чином. На металеві осаджувальні пластини подається напруга 10-25 кВ (у залежності від забрудненості повітря та швидкості повітряного потоку). При цьому під потенціалом перебувають негативно заряджені пластини 1. Позитивні пластини 2 - заземлені. Крізь проміжок між пластинами за рахунок конвекції чи вентилятора примусової вентиляції подається повітря, яке потребує очищення та іонізації. Відстань між пластинами складає 1 мм, довжина пластин - 100 мм, ширина - 50 мм. Останні два параметри не є критичними і залежать від необхідної продуктивності очищувача-іонізатора. Іонізаційні голки 3 розташовані у геометричному центрі пластин. За подачі на пластини пристрою напруги від блока живлення на голках-іонізаторах відбувається коронний розряд, за рахунок якого відбувається аероіонізація прокачуваного повітря і зарядження наявних у ньому пилу та аерозолів. При цьому заряджені частинки осідають на пластинах з зарядом протилежного знаку. Це ж стосується важких іонів різного походження, що обумовлено достатньою дистанцією від іонізаційних голок до країв пластин. Легкі аероіони повітря, внаслідок їх великих рухливостей, не осідають на пластинках. Результатом роботи пристрою є достатнє очищення повітря від механічних домішок (до 80 %) та аероіонізація повітря (підвищення концентрації легких аероіонів на 40-70 % в залежності від швидкості повітряного потоку. Дослідна експлуатація розробленого електростатичного фільтра-іонізатора довели його високу ефективність і надійність та економічну доцільність впровадження у працеохоронну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електростатичний повітряний фільтр-іонізатор, що складається з осаджувальних пластин, з'єднаних з блоком живлення провідниками, заземлювального контуру та іонізаційних голок, який відрізняється тим, що осаджувальні пластини вироблені з металевого матеріалу, а іонізаційні голки розташовані у геометричному центрі пластин. 1 UA 87189 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
