Пристрій для очищування коренебульбоплодів

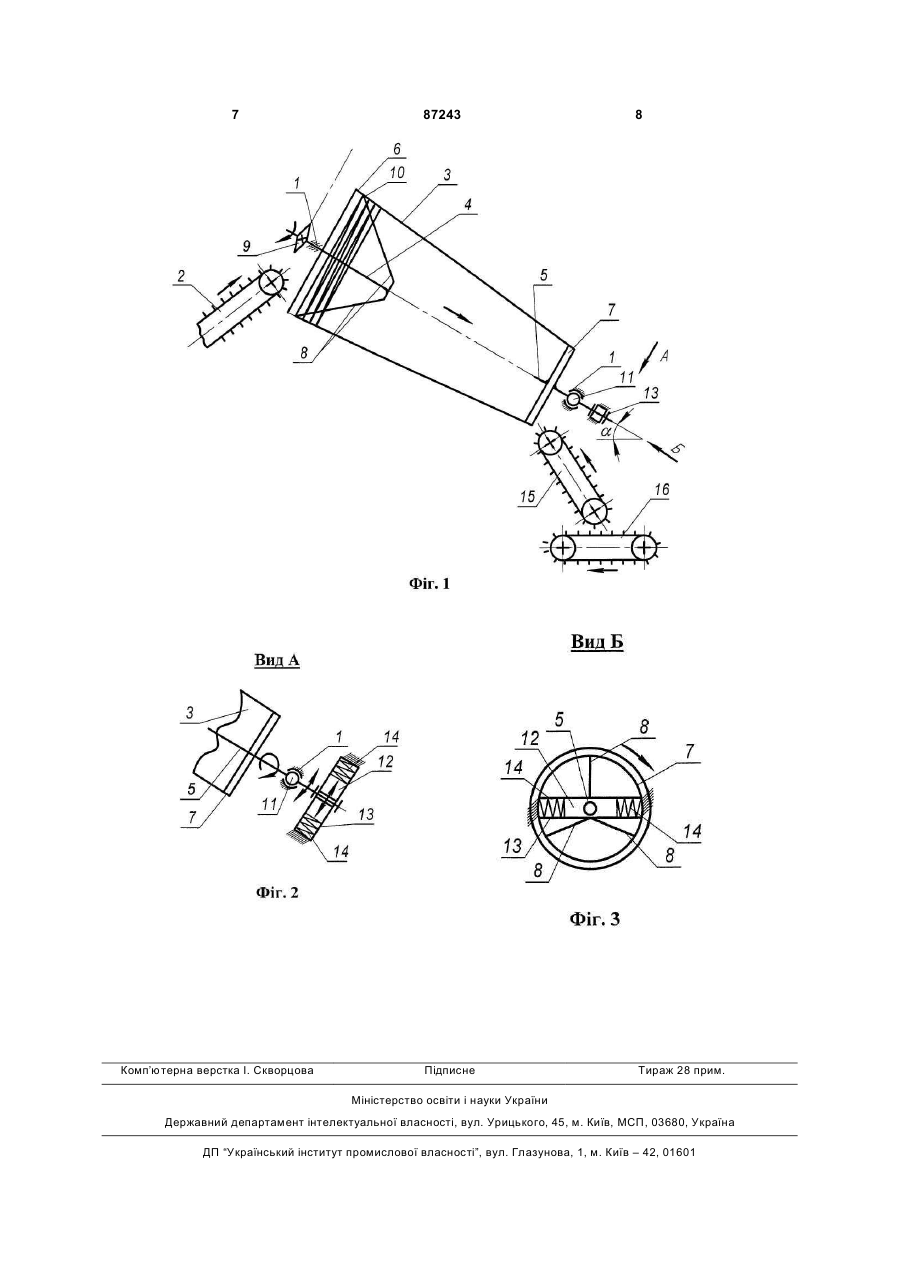

Пристрій для очищування коренебульбоплодів, що складається із встановленого на основній 3 87243 4 переходить послідовно з одного робочого органу закріплена на верхній цапфі 4. Витки 10 робочої на другий без необхідного розосередження і без пружини очищувача умовно показані на фіг. 1. При суттєвого видалення рослинних і ґрунтових решцьому крок витків пружини поступово зменшується ток. Коренебульбоплодам у більшості випадків при від максимального в верхній частині тіла очищувапроходженні по очищувальних робочих органах не ча до мінімального в нижній частині. Верхня цапнадається достатньої кутової швидкості обертальфа 4 встановлена на звичайному підшипнику, який ного руху навколо власних осей, що не може є кінематичною парою 5-го класу, тобто обертальсприяти їх повному очищенню від налиплого грунною парою. Нижня цапфа 5 встановлена на сфету. ричній кульовій опорі 11, яка дозволяє цапфі не Винаходом ставиться завдання підвищити тільки обертатись разом з тілом очищувача навкоякість очищення коренебульбоплодів від рослинло центральної осі, але дає можливість здійснюваних та ґрунтових домішок і решток. ти сферичний рух або коливатись у просторі, а Поставлене винаходом завдання досягається разом з цапфою мають можливість повертатись і тим, що у пристрої для очищування коренебульжорстко скріплені з нею дискова обойма 7 і нижня боплодів, що складається із встановленого на осчастина пружного тіла очищувача. На нижньому новній рамі похилого подавального пруткового кінці цапфи 5 встановлений призматичної форми транспортера, очищувача у вигляді обертового повзунок 12, який своїм внутрішнім отвором надіпустотілого зрізаного конуса, виготовленого із вається на кінець вала, а зовнішніми гранями конпружинної сталі як пружину стиску з певним кротактує з напрямним пристроєм, що складається із ком і встановленого на центральному обертовому напрямної нерухомої рамки 13 і двох пружин 14, валу, гірки і вивантажувального транспортера, які знаходяться з двох боків повзунка 12 і слугують згідно винаходу центральний обертовий опорний для зм'якшування ударів повзунка по торцям рамвал очищувача складається з двох окремих цапф, ки. Оскільки нижній кінець цапфи 5 при русі навковстановлених на рамі, причому цапфа нижньої ло центра кульової опори може окреслювати дугу, частини очищувача спирається на сферичну кульа повзунок 12 відносно нерухомої рамки 13 рухаову опору з можливістю зворотно-коливального ється прямолінійно, то кінець вала всередині повруху цапфи у просторі відносно центра сфери разунка буде не тільки обертатись навколо центразом з закріпленими на ній деталями, а на нижньольної осі, але і переміщуватись вздовж осі. Тут му кінці цапфи розміщений призматичної форми мається на увазі відносний рух повзунка і точок повзунок, встановлений у нерухому напрямну рамвала, з якими він контактує. Очищувач встановлеку разом з двома пом'якшувальними пружинами по ний під деяким змінним кутом до горизонту, а під боках повзунка з можливістю обмеженого прямонижньою його частиною розміщені очищувальна лінійного зворотно-поступального руху повзунка в гірка 15 і вивантажувальний транспортер 16. Нагоризонтальній площині. прямки руху технологічного потоку, напрями оберПристрій для очищування коренебульбоплодів тання валів пристрою для транспортування і очисхематично зображений на фіг. 1 (загальний вищування коренебульбоплодів показані прямими і гляд збоку), фіг. 2 (вид А на фіг. 1) і фіг.3 (вид Б на круговими стрілками на фіг. 1, 2, 3. фіг. 1). Пристрій для очищення коренебульбоплодів Пристрій для очищування коренебульбоплодів працює таким чином. Технологічний потік, складаскладається з основної рами 1, на якій розміщені ючись із коренебульбоплодів разом з компонентапохилий подавальний прутковий транспортер 2, ми домішок ґрунтових і рослинних решток, подаочищувальний пристрій 3, очищувальна гірка 15 і ється за допомогою встановленого похило на рамі вивантажувальний транспортер 16 (фіг. 1). Очи1 подавального пруткового транспортера 2. Піднящувальний пристрій 3 уявляє собою конічну гвинтий потік під дією власної ваги і наданої кінетичної тову пружину стиску за формою зрізаного конуса. енергії падає в порожнину очищувача, який також Очищувач обертається навколо центрального встановлено похило, але з оберненим кутом нахиобертового валу який є розрізним і складається з лу до горизонту a, який можливо змінювати в задвох окремих деталей: цапфи верхньої частини лежності від характеристик вороху: секундна маса, очищувача 4 і цапфи нижньої частини 5. З двох ступінь забрудненості рослинними рештками, восторін пружне тіло стиснуте за допомогою дискологість, тип грунту тощо. Рухаючись вниз, ворох вих обойм 6 і 7 на кінцях (фіг. 1 і 2). Обойми 6 і 7 коренебульбоплодів, спрямований по осі симетрії жорстко скріплені з опорними цапфами 4 і 5 за очищувача, потрапляє на угнуту внутрішню повердопомогою трьох хрестовин 8, які розміщені під хню тіла пружинної гнучкої „панчохи’’. При падінні кутом 120 град. При цьому хрестовини 8 верхньої технологічний потік частково поділяється на свої широкої частини конуса розташовані не в площині компоненти. Важкі грудки грунту, які повинні пероснови конуса, а зміщені по діагоналі і скріплені з шими досягати металевих поверхонь очищувача, верхньою цапфою 4 у глибині порожнини конуса подрібнюються і просіюються в зазорах між витка(фіг. 1), створюючи як би приймальну камеру для ми пружини, а решта потім захоплюється гвинтами технологічного матеріалу, що надходить. Останнє спіралей пружини і виноситься із робочої зони небхідно, тому що очищувач 3 обертається, проте очисного блоку. кутова швидкість невелика і зміщені хрестовини не Інтенсифікації технологічного процесу віддізаважатимуть руху вороху у порожнину очищувалення і видалення ґрунтових домішок сприяє та ча. Хрестовини 8 нижньої дискової обойми 7 (фіг. обставина, що тіло пружного конуса обертається, 3), що жорстко скріплюють пружину з цапфою 5, завдяки чому значно збільшується відносна швидрозміщені в площині диска. Несучий вал з цапфакість шарів потоку усередині вороху, ворох швидко ми приводиться в обертальний рух зірочкою 9, яка 5 87243 6 розтягується і сепарується, відбувається стирання між витками пружини і збільшує очищувальну повеликих і не дуже твердих грудок. верхню пристрою. На нашу думку, важливим є те, Важкі і тверді грудки піднімаються угнутою що зазори між витками тіла пружини змінюються з внутрішньою поверхнею і подрібнюються при пачасом за рахунок коливань і надання йому певної дінні, а частково стираються до малих розмірів гнучкості. Ця обставина зводить нанівець можливитками навивки пружини і виносяться за межі вість залипання ґрунтом просіювальної поверхні очищувача. очищувача. Надходячи в гнучку пружинну трубу змінної Під дією відцентрових сил, що виникають при конфігурації, ворох коренебульбоплодів піддаєтьобертанні незрівноваженої системи пружного тіла і ся масованій дії богатьох силових факторів, як з технологічного матеріалу, кінці цапфи 5 будуть боку пружного середовища самої поверхні тіла хитатись навколо кульової опори 11, долаючи сиочищувача, так і за рахунок інтенсивної взаємодії ли пружності тіла пружини. Проте напрямний приелементів вороху. Це пов'язано не тільки з гравістрій утримує всі інші рухи, крім горизонтальних. таційним впливом мас вороху, який нерівномірно Повзунок весь час ковзає вздовж напрямних, а поступає в порожнину очищувача. пружини 13 не тільки зм'якшують можливі удари Кінематика тіла очищувача, що пропонується, повзунка по торцях напрямної, але і надають докорінним чином відрізняється від прототипу. Пруждаткові прискорення, що інтенсифікує процес. не тіло не тільки обертається навколо центральної Таким чином, багатовекторний рух компоненосі (обертового валу), але його нижня частина тів потоку сприяє ефективному видаленню доміздійснює складний рух. Цапфа 5 разом із закріпшок, а також якісному очищенню поверхонь кореленою на ній дисковою обоймою 7 хитається у небульбоплодів від налиплого грунту. горизонтальній площині навколо сферичної кульЗвільнившись від ґрунтових і рослинних домішок, а ової опори 11 і втягує в цей рух нижню частину також від налиплого на їх поверхні грунту, коренепружини очищувача. Такий рух дозволяє виконати бульбоплоди остаточно залишають очищувач і дві задачі. По-перше - поворот дискової обойми, як потрапляють на очищувальну гірку 15. Остання вивантажувальної горловини очищувача, дає мовстановлюється під великим кутом до горизонту і жливість розподілити і розосередити вихідний помає напрямок своїх рухомих елементів доверху, тік технологічного матеріалу по ширині очищувапроти напрямку потоку корнебульбоплодів, що льної гірки 15 і вивантажувального транспортера виводяться із очищувача. Це надає можливість 16 для подальшого очищення. По-друге - коливанкоренебульбоплодам без перешкод скочуватись у ня або хитання хвоста пружного тіла призводить вивантажувальний транспортер 16, а можливі задо масованих коливань і вібрації всього тіла очилишки рослинних решток зачіпляються за елеменщувача, що сприяє інтенсифікації очищувальних ти гірки, відокремлюються від потоку, піднімаються процесів. Слід також звернути увагу на те, що педогори і скидаються на землю. редача руху від ведучої цапфи 4 до веденої 5 Застосування даного пристрою дозволить підздійснюється через пружину очищувача, яка має вищити якість очистки і зменшити пошкодження на певну пружність. Це створює додаткові коливальні 10.. .15%. процеси, а, крім того, сприяє очищуванню зазорів 7 Комп’ютерна верстка І. Скворцова 87243 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
