Пристрій для очищування коренебульбоплодів

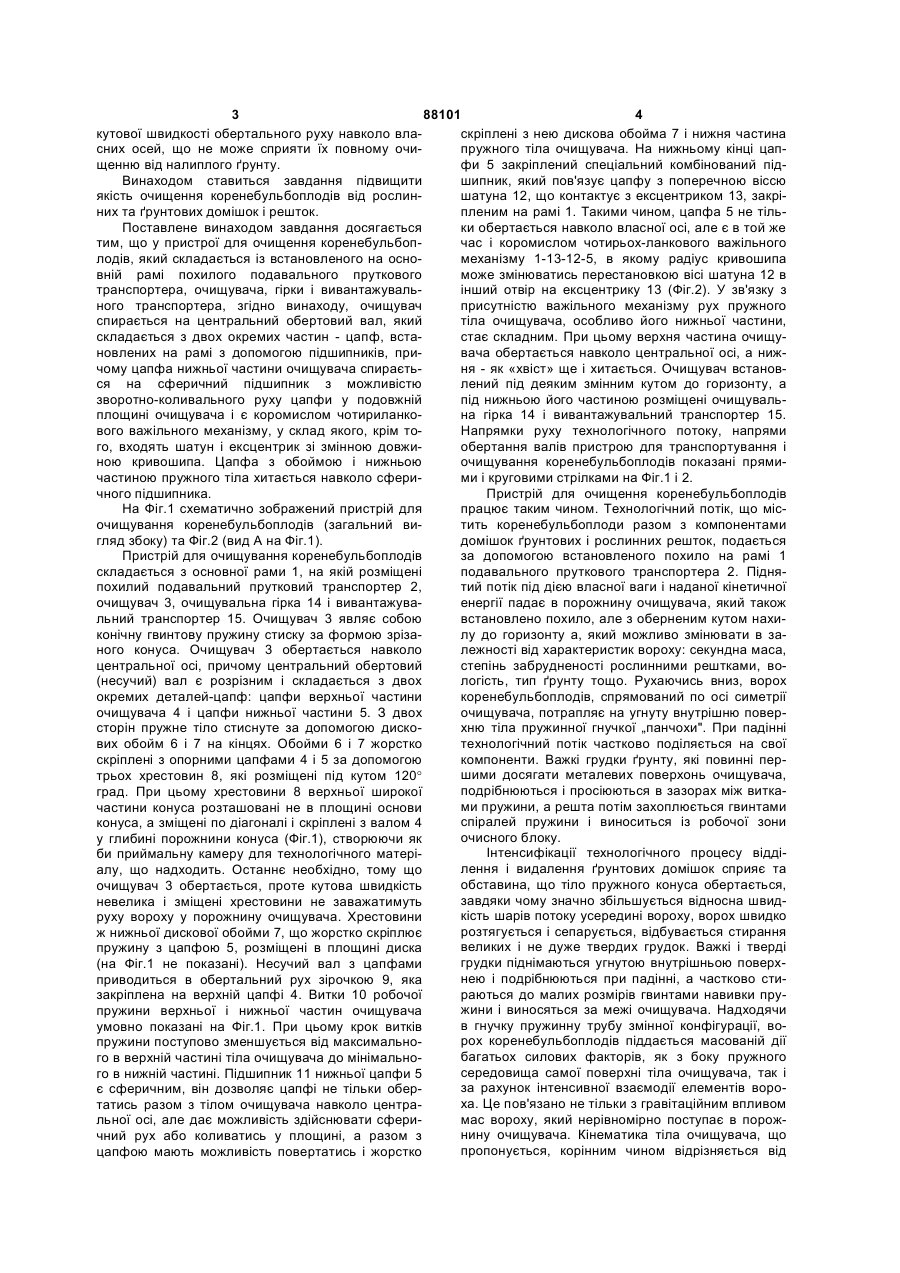

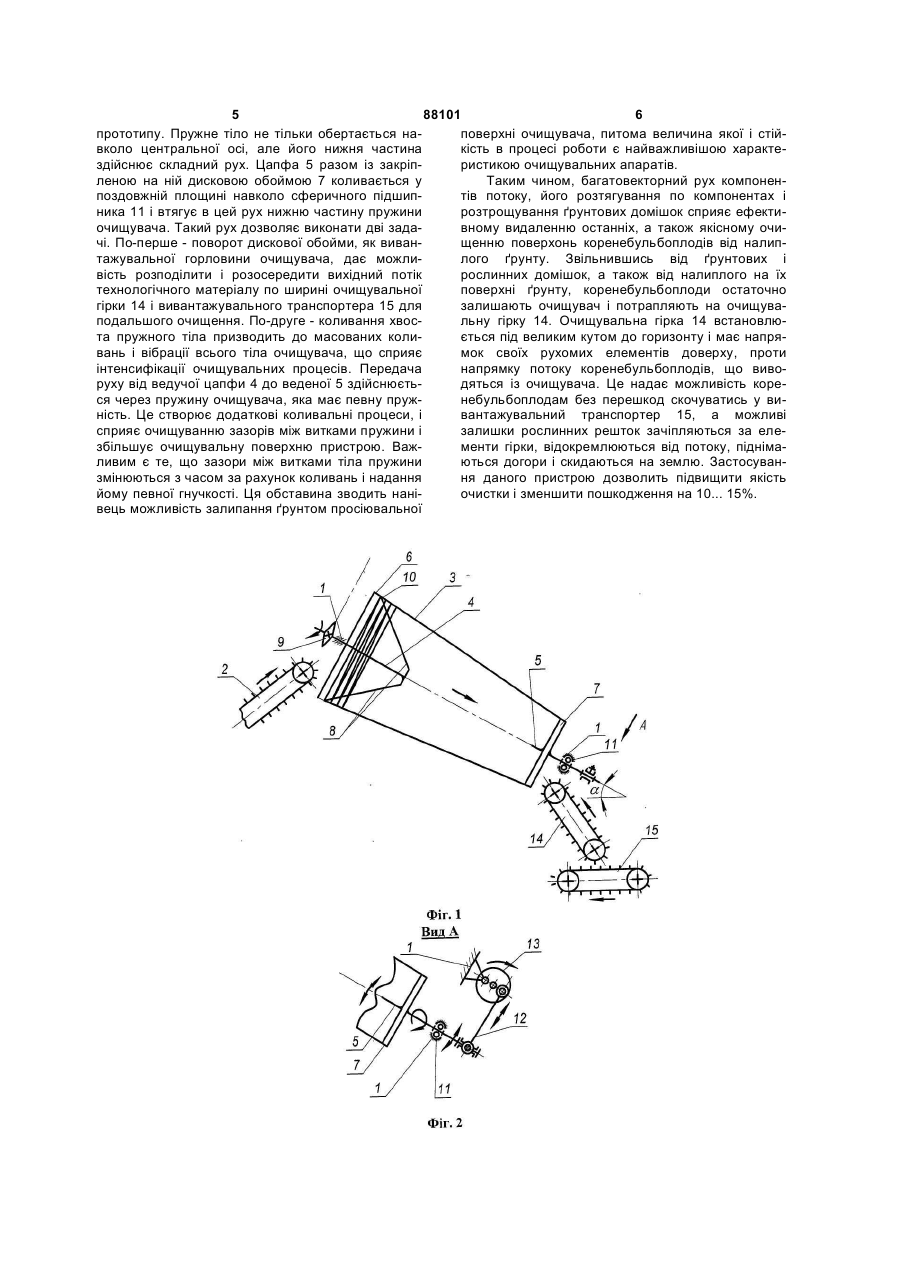

Пристрій для очищування коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача у вигляді обертового пустотілого зрізаного конуса, виготовленого із пружинної сталі як пружина стиску з певним кроком і встановленого на рухомій осі з можливістю обертання, гірки і вивантажувального транспортера, який відрізняється тим, що очищувач спирається на центральний обертовий вал, який складається з двох окремих частин - цапф, встановлених на рамі за допомогою підшипників, причому цапфа нижньої частини очищувача спирається на сферичний підшипник з можливістю зворотно-коливального руху цапфи у подовжній площині очищувача разом з закріпленими на ній деталями і є коромислом чотириланкового важільного механізму, який, крім того, містить шатун і ексцентрик зі змінною довжиною кривошипа. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очищування коренебульбоплодів, які можуть бути використані в картоплезбиральних і бурякозбиральних машинах. Існують різноманітні пристрої для очищування коренебульбоплодів від ґрунтових та рослинних решток, які включають послідовно розміщені основний активний сепараторний робочий орган, виконаний у вигляді шнекового або пальцьового очищувача, а також такі додаткові очищувальні елементи, як пруткові транспортери, очищувальні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками тощо, [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972, 400с]. Працюють дані пристрої для очищування коренебульбоплодів від ґрунтових та рослинних решток таким чином: технологічний потік або ворох коренебульбоплодів подається послідовно на поверхні робочих органів очищувачів, де відбувається контакт з різними типами очищувальних елементів, внаслідок чого домішки уловлюються і виносяться за межи очищувачів. Проте, внаслідок того, що ворох подається великою масою і безперервно, то компоненти вороху не всти гають розосереджуватися по поверхні очищувача і рештки з загальною масою переходять з одного очищувача на другий. Найбільш близьким до пристрою для очищування коренебульбоплодів є пристрій [патент України №79896, A01D33/08, A01D90/00, опублікований 25.07.2007, бюл. №11, 2007р. – прототип], що включає транспортувальні і сепараторні робочі органи, які складаються з послідовно розміщених і встановлених на основній рамі похилого подавального пруткового транспортера, очищувача у вигляді обертового колового зрізаного конуса, розміщеного вершиною вниз і виготовленого із пружинної сталі як гвинтова пружина, очищувальної гірки і вивантажувального транспортера. Недоліком цього присторою є недостатня якість очищення коренебульбоплодів від домішок, тому що потік коренебульбоплодів переходить послідовно з одного робочого органу на другий без необхідного розосередження і без суттєвого видалення рослинних і ґрунтових решток. Питома вага різних компонентів вороху, як важлива фізична ознака, в даному технологічному процесі. не використовується в повну міру. Коренебульбоплодам у більшості випадків при проходженні по очищувальних робочих органах не надається достатньої (19) UA (11) 88101 (13) C2 (21) a200801056 (22) 29.01.2008 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ЛИТВИНОВ ОЛЕГ ІВАНОВИЧ, ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, ГОЛОВАЧ ІВАН ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 79896 C2, 25.07.2007 UA 11364 U, 15.12.2005 UA 80045 C2, 10.08.2007 UA 80354 C2, 10.09.2007 RU 2194380 C2, 20.12.2002 SU 1405786 A1, 30.06.1988 SU 195746, 10.07.1967 SU 108355, 19.12.1956 GB 1211630, 11.11.1970 GB 15880, 23.02.1911 3 88101 4 кутової швидкості обертального руху навколо власкріплені з нею дискова обойма 7 і нижня частина сних осей, що не може сприяти їх повному очипружного тіла очищувача. На нижньому кінці цапщенню від налиплого ґрунту. фи 5 закріплений спеціальний комбінований підВинаходом ставиться завдання підвищити шипник, який пов'язує цапфу з поперечною віссю якість очищення коренебульбоплодів від рослиншатуна 12, що контактує з ексцентриком 13, закріних та ґрунтових домішок і решток. пленим на рамі 1. Такими чином, цапфа 5 не тільПоставлене винаходом завдання досягається ки обертається навколо власної осі, але є в той же тим, що у пристрої для очищення коренебульбопчас і коромислом чотирьох-ланкового важільного лодів, який складається із встановленого на осномеханізму 1-13-12-5, в якому радіус кривошипа вній рамі похилого подавального пруткового може змінюватись перестановкою вісі шатуна 12 в транспортера, очищувача, гірки і вивантажувальінший отвір на ексцентрику 13 (Фіг.2). У зв'язку з ного транспортера, згідно винаходу, очищувач присутністю важільного механізму рух пружного спирається на центральний обертовий вал, який тіла очищувача, особливо його нижньої частини, складається з двох окремих частин - цапф, встастає складним. При цьому верхня частина очищуновлених на рамі з допомогою підшипників, привача обертається навколо центральної осі, а нижчому цапфа нижньої частини очищувача спираєтьня - як «хвіст» ще і хитається. Очищувач встановся на сферичний підшипник з можливістю лений під деяким змінним кутом до горизонту, а зворотно-коливального руху цапфи у подовжній під нижньою його частиною розміщені очищувальплощині очищувача і є коромислом чотириланкона гірка 14 і вивантажувальний транспортер 15. вого важільного механізму, у склад якого, крім тоНапрямки руху технологічного потоку, напрями го, входять шатун і ексцентрик зі змінною довжиобертання валів пристрою для транспортування і ною кривошипа. Цапфа з обоймою і нижньою очищування коренебульбоплодів показані прямичастиною пружного тіла хитається навколо сферими і круговими стрілками на Фіг.1 і 2. чного підшипника. Пристрій для очищення коренебульбоплодів На Фіг.1 схематично зображений пристрій для працює таким чином. Технологічний потік, що місочищування коренебульбоплодів (загальний витить коренебульбоплоди разом з компонентами гляд збоку) та Фіг.2 (вид А на Фіг.1). домішок ґрунтових і рослинних решток, подається Пристрій для очищування коренебульбоплодів за допомогою встановленого похило на рамі 1 складається з основної рами 1, на якій розміщені подавального пруткового транспортера 2. Підняпохилий подавальний прутковий транспортер 2, тий потік під дією власної ваги і наданої кінетичної очищувач 3, очищувальна гірка 14 і вивантажуваенергії падає в порожнину очищувача, який також льний транспортер 15. Очищувач 3 являє собою встановлено похило, але з оберненим кутом нахиконічну гвинтову пружину стиску за формою зрізалу до горизонту а, який можливо змінювати в заного конуса. Очищувач 3 обертається навколо лежності від характеристик вороху: секундна маса, центральної осі, причому центральний обертовий степінь забрудненості рослинними рештками, во(несучий) вал є розрізним і складається з двох логість, тип ґрунту тощо. Рухаючись вниз, ворох окремих деталей-цапф: цапфи верхньої частини коренебульбоплодів, спрямований по осі симетрії очищувача 4 і цапфи нижньої частини 5. З двох очищувача, потрапляє на угнуту внутрішню поверсторін пружне тіло стиснуте за допомогою дискохню тіла пружинної гнучкої „панчохи". При падінні вих обойм 6 і 7 на кінцях. Обойми 6 і 7 жорстко технологічний потік частково поділяється на свої скріплені з опорними цапфами 4 і 5 за допомогою компоненти. Важкі грудки ґрунту, які повинні першими досягати металевих поверхонь очищувача, трьох хрестовин 8, які розміщені під кутом 120° подрібнюються і просіюються в зазорах між виткаград. При цьому хрестовини 8 верхньої широкої ми пружини, а решта потім захоплюється гвинтами частини конуса розташовані не в площині основи спіралей пружини і виноситься із робочої зони конуса, а зміщені по діагоналі і скріплені з валом 4 очисного блоку. у глибині порожнини конуса (Фіг.1), створюючи як Інтенсифікації технологічного процесу віддіби приймальну камеру для технологічного матерілення і видалення ґрунтових домішок сприяє та алу, що надходить. Останнє необхідно, тому що обставина, що тіло пружного конуса обертається, очищувач 3 обертається, проте кутова швидкість завдяки чому значно збільшується відносна швидневелика і зміщені хрестовини не заважатимуть кість шарів потоку усередині вороху, ворох швидко руху вороху у порожнину очищувача. Хрестовини розтягується і сепарується, відбувається стирання ж нижньої дискової обойми 7, що жорстко скріплює великих і не дуже твердих грудок. Важкі і тверді пружину з цапфою 5, розміщені в площині диска грудки піднімаються угнутою внутрішньою поверх(на Фіг.1 не показані). Несучий вал з цапфами нею і подрібнюються при падінні, а частково стиприводиться в обертальний рух зірочкою 9, яка раються до малих розмірів гвинтами навивки прузакріплена на верхній цапфі 4. Витки 10 робочої жини і виносяться за межі очищувача. Надходячи пружини верхньої і нижньої частин очищувача в гнучку пружинну трубу змінної конфігурації, воумовно показані на Фіг.1. При цьому крок витків рох коренебульбоплодів піддається масованій дії пружини поступово зменшується від максимальнобагатьох силових факторів, як з боку пружного го в верхній частині тіла очищувача до мінімальносередовища самої поверхні тіла очищувача, так і го в нижній частині. Підшипник 11 нижньої цапфи 5 за рахунок інтенсивної взаємодії елементів вороє сферичним, він дозволяє цапфі не тільки оберха. Це пов'язано не тільки з гравітаційним впливом татись разом з тілом очищувача навколо центрамас вороху, який нерівномірно поступає в порожльної осі, але дає можливість здійснювати сферинину очищувача. Кінематика тіла очищувача, що чний рух або коливатись у площині, а разом з пропонується, корінним чином відрізняється від цапфою мають можливість повертатись і жорстко 5 88101 6 прототипу. Пружне тіло не тільки обертається наповерхні очищувача, питома величина якої і стійвколо центральної осі, але його нижня частина кість в процесі роботи є найважливішою характездійснює складний рух. Цапфа 5 разом із закріпристикою очищувальних апаратів. леною на ній дисковою обоймою 7 коливається у Таким чином, багатовекторний рух компоненпоздовжній площині навколо сферичного підшиптів потоку, його розтягування по компонентах і ника 11 і втягує в цей рух нижню частину пружини розтрощування ґрунтових домішок сприяє ефектиочищувача. Такий рух дозволяє виконати дві задавному видаленню останніх, а також якісному очичі. По-перше - поворот дискової обойми, як виванщенню поверхонь коренебульбоплодів від налиптажувальної горловини очищувача, дає можлилого ґрунту. Звільнившись від ґрунтових і вість розподілити і розосередити вихідний потік рослинних домішок, а також від налиплого на їх технологічного матеріалу по ширині очищувальної поверхні ґрунту, коренебульбоплоди остаточно гірки 14 і вивантажувального транспортера 15 для залишають очищувач і потрапляють на очищуваподальшого очищення. По-друге - коливання хвосльну гірку 14. Очищувальна гірка 14 встановлюта пружного тіла призводить до масованих колиється під великим кутом до горизонту і має напрявань і вібрації всього тіла очищувача, що сприяє мок своїх рухомих елементів доверху, проти інтенсифікації очищувальних процесів. Передача напрямку потоку коренебульбоплодів, що виворуху від ведучої цапфи 4 до веденої 5 здійснюєтьдяться із очищувача. Це надає можливість кореся через пружину очищувача, яка має певну пружнебульбоплодам без перешкод скочуватись у виність. Це створює додаткові коливальні процеси, і вантажувальний транспортер 15, а можливі сприяє очищуванню зазорів між витками пружини і залишки рослинних решток зачіпляються за елезбільшує очищувальну поверхню пристрою. Важменти гірки, відокремлюються від потоку, піднімаливим є те, що зазори між витками тіла пружини ються догори і скидаються на землю. Застосуванзмінюються з часом за рахунок коливань і надання ня даного пристрою дозволить підвищити якість йому певної гнучкості. Ця обставина зводить наніочистки і зменшити пошкодження на 10... 15%. вець можливість залипання ґрунтом просіювальної 7 Комп’ютерна верстка В. Мацело 88101 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
