Гідрозахват для круглих лісоматеріалів

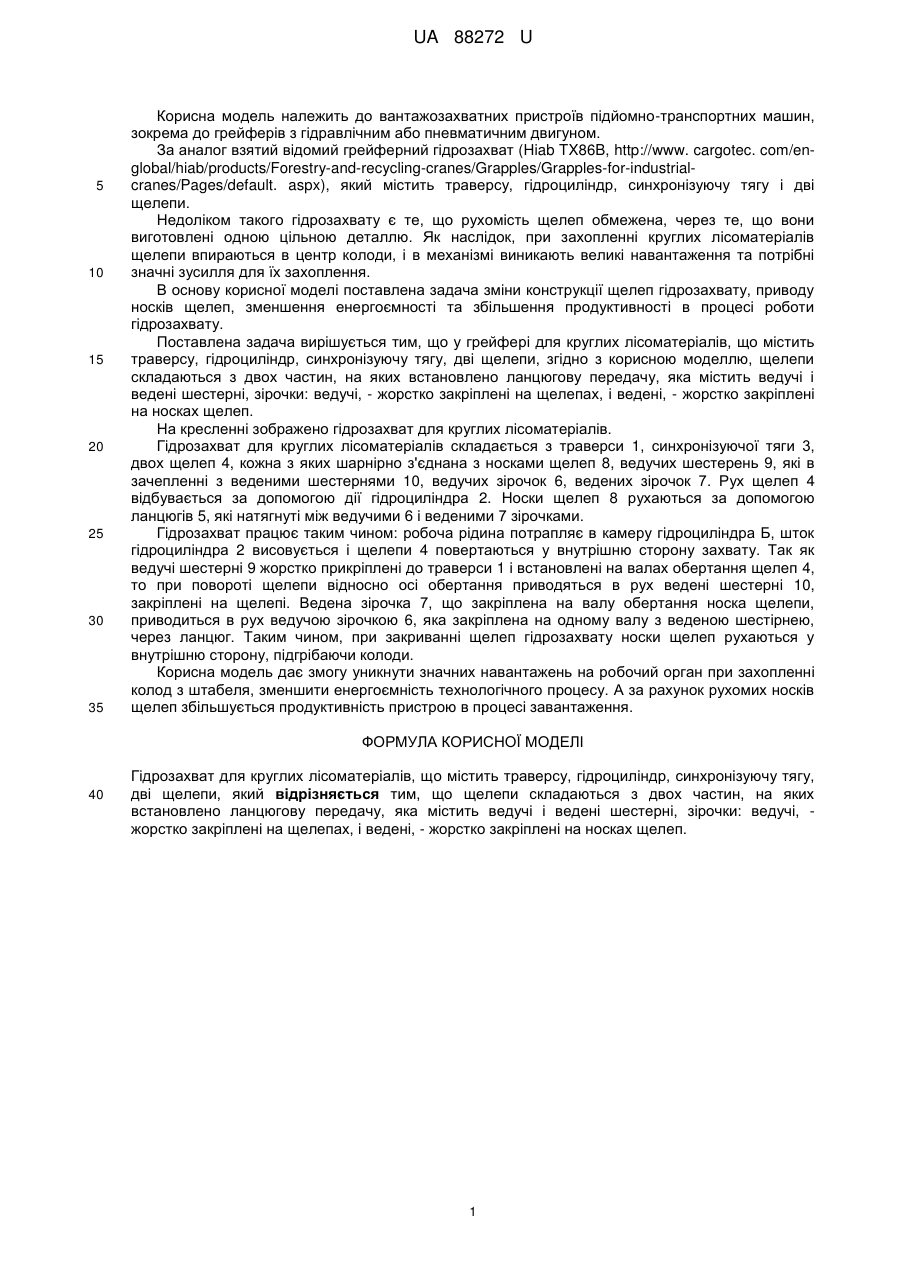

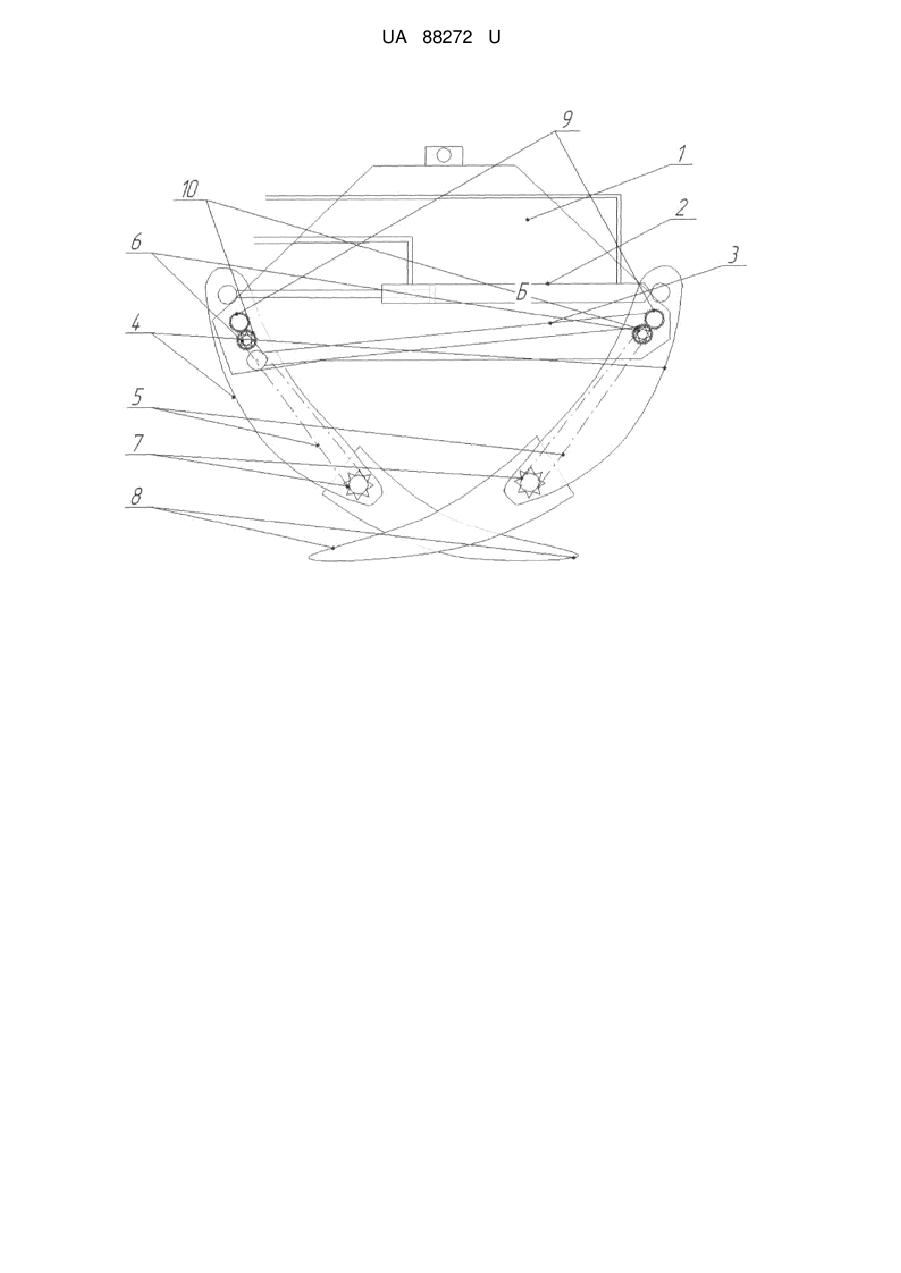

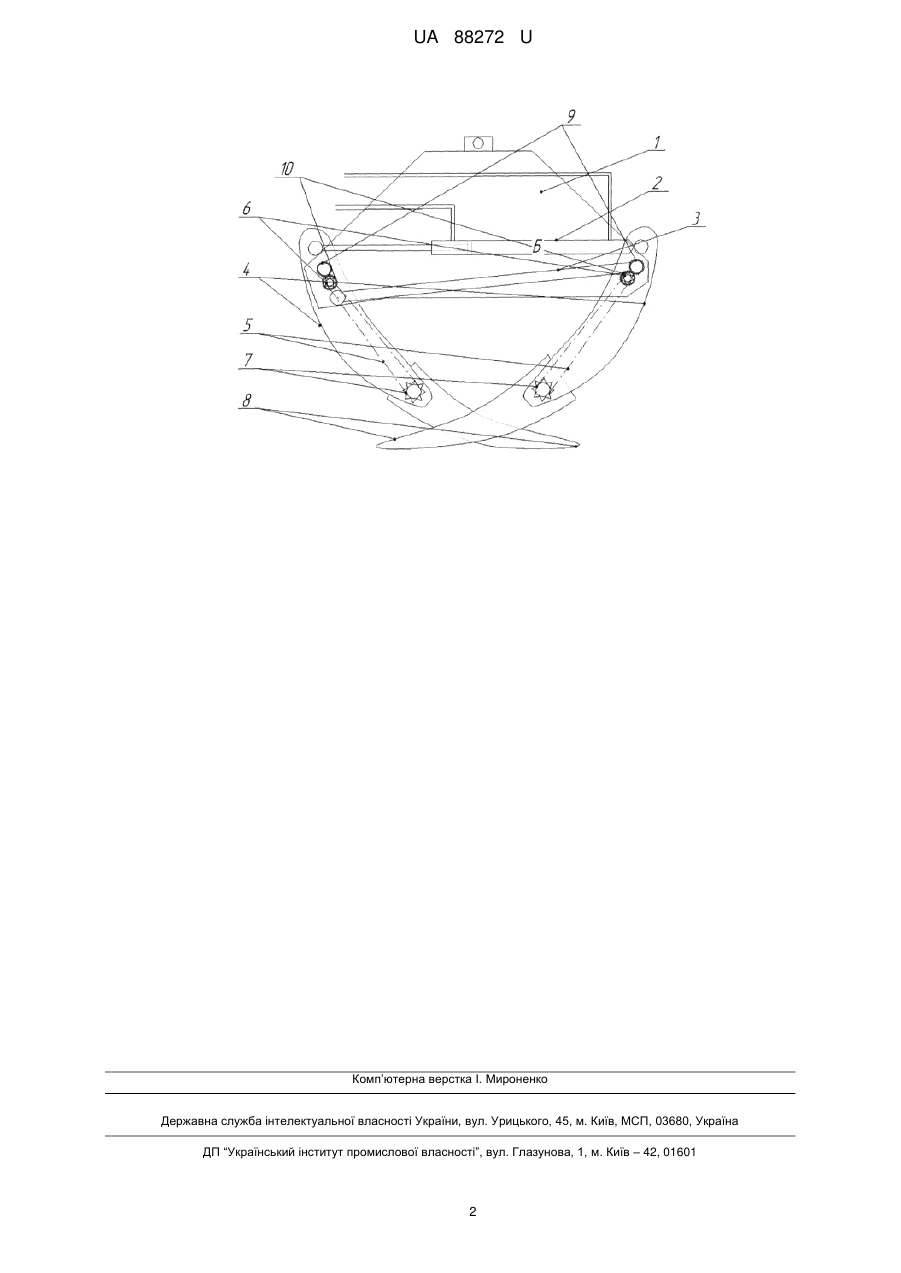

Реферат: Гідрозахват для круглих лісоматеріалів містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи. Щелепи складаються з двох частин, на яких встановлено ланцюгову передачу, яка містить ведучі і ведені шестерні, зірочки: ведучі, - жорстко закріплені на щелепах, і ведені, жорстко закріплені на носках щелеп. UA 88272 U (54) ГІДРОЗАХВАТ ДЛЯ КРУГЛИХ ЛІСОМАТЕРІАЛІВ UA 88272 U UA 88272 U 5 10 15 20 25 30 35 Корисна модель належить до вантажозахватних пристроїв підйомно-транспортних машин, зокрема до грейферів з гідравлічним або пневматичним двигуном. За аналог взятий відомий грейферний гідрозахват (Hiab TX86B, http://www. cargotec. com/englobal/hiab/products/Forestry-and-recycling-cranes/Grapples/Grapples-for-industrialcranes/Pages/default. aspx), який містить траверсу, гідроциліндр, синхронізуючу тягу і дві щелепи. Недоліком такого гідрозахвату є те, що рухомість щелеп обмежена, через те, що вони виготовлені одною цільною деталлю. Як наслідок, при захопленні круглих лісоматеріалів щелепи впираються в центр колоди, і в механізмі виникають великі навантаження та потрібні значні зусилля для їх захоплення. В основу корисної моделі поставлена задача зміни конструкції щелеп гідрозахвату, приводу носків щелеп, зменшення енергоємності та збільшення продуктивності в процесі роботи гідрозахвату. Поставлена задача вирішується тим, що у грейфері для круглих лісоматеріалів, що містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи, згідно з корисною моделлю, щелепи складаються з двох частин, на яких встановлено ланцюгову передачу, яка містить ведучі і ведені шестерні, зірочки: ведучі, - жорстко закріплені на щелепах, і ведені, - жорстко закріплені на носках щелеп. На кресленні зображено гідрозахват для круглих лісоматеріалів. Гідрозахват для круглих лісоматеріалів складається з траверси 1, синхронізуючої тяги 3, двох щелеп 4, кожна з яких шарнірно з'єднана з носками щелеп 8, ведучих шестерень 9, які в зачепленні з веденими шестернями 10, ведучих зірочок 6, ведених зірочок 7. Рух щелеп 4 відбувається за допомогою дії гідроциліндра 2. Носки щелеп 8 рухаються за допомогою ланцюгів 5, які натягнуті між ведучими 6 і веденими 7 зірочками. Гідрозахват працює таким чином: робоча рідина потрапляє в камеру гідроциліндра Б, шток гідроциліндра 2 висовується і щелепи 4 повертаються у внутрішню сторону захвату. Так як ведучі шестерні 9 жорстко прикріплені до траверси 1 і встановлені на валах обертання щелеп 4, то при повороті щелепи відносно осі обертання приводяться в рух ведені шестерні 10, закріплені на щелепі. Ведена зірочка 7, що закріплена на валу обертання носка щелепи, приводиться в рух ведучою зірочкою 6, яка закріплена на одному валу з веденою шестірнею, через ланцюг. Таким чином, при закриванні щелеп гідрозахвату носки щелеп рухаються у внутрішню сторону, підгрібаючи колоди. Корисна модель дає змогу уникнути значних навантажень на робочий орган при захопленні колод з штабеля, зменшити енергоємність технологічного процесу. А за рахунок рухомих носків щелеп збільшується продуктивність пристрою в процесі завантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гідрозахват для круглих лісоматеріалів, що містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи, який відрізняється тим, що щелепи складаються з двох частин, на яких встановлено ланцюгову передачу, яка містить ведучі і ведені шестерні, зірочки: ведучі, жорстко закріплені на щелепах, і ведені, - жорстко закріплені на носках щелеп. 1 UA 88272 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
