Пристрій для поштучного і групового відділення виробів від стопи

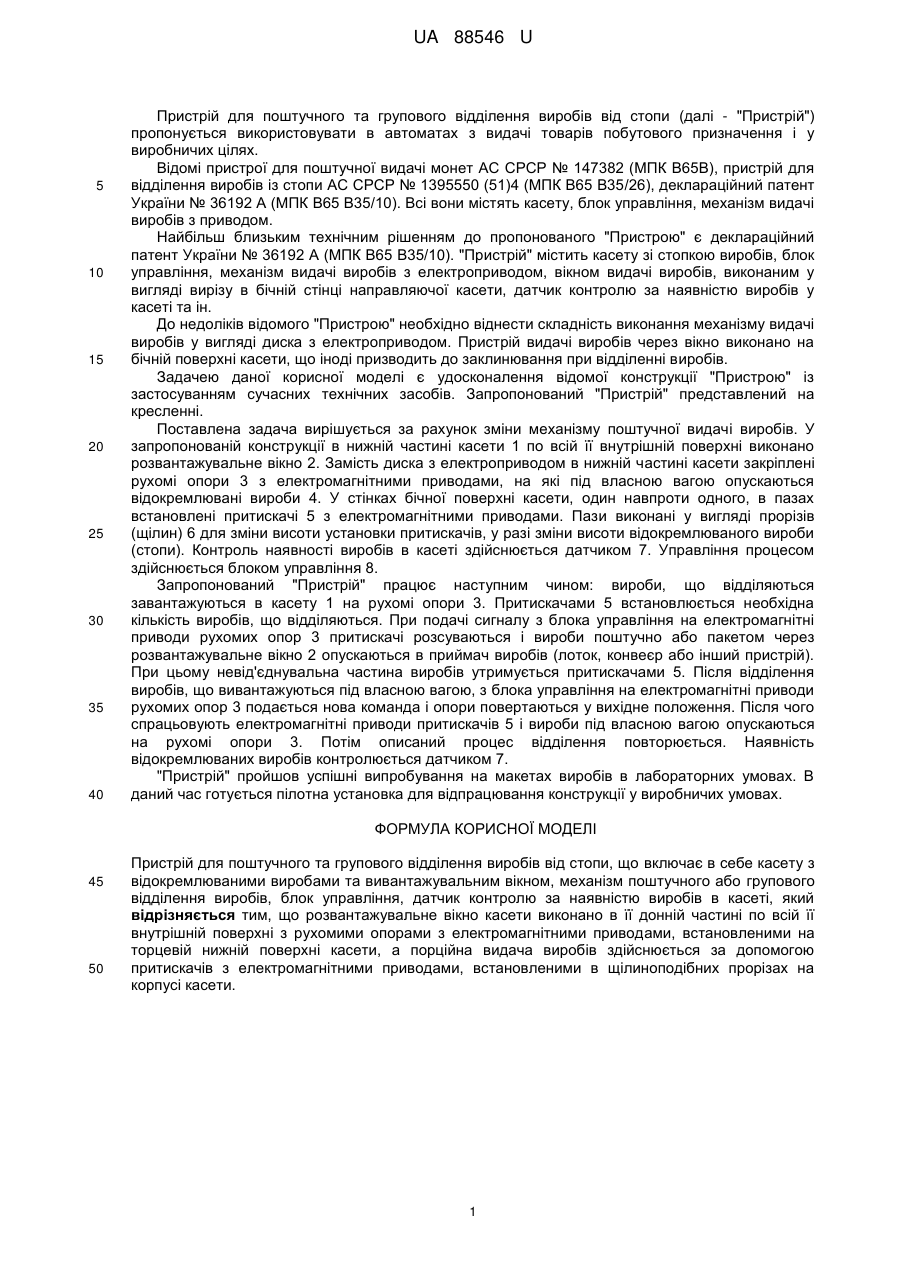

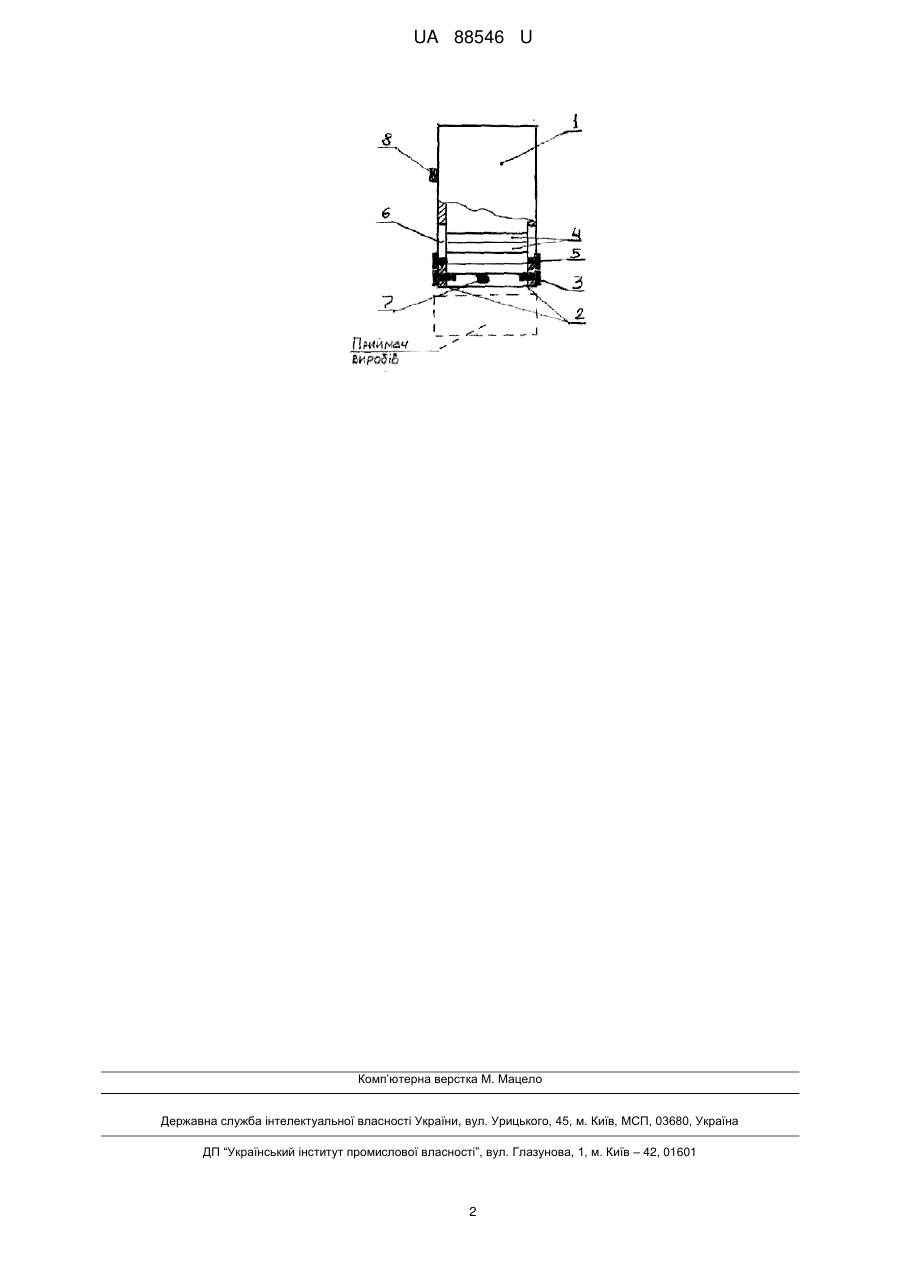

Реферат: UA 88546 U UA 88546 U 5 10 15 20 25 30 35 40 Пристрій для поштучного та групового відділення виробів від стопи (далі - "Пристрій") пропонується використовувати в автоматах з видачі товарів побутового призначення і у виробничих цілях. Відомі пристрої для поштучної видачі монет АС СРСР № 147382 (МПК В65В), пристрій для відділення виробів із стопи АС СРСР № 1395550 (51)4 (МПК В65 В35/26), деклараційний патент України № 36192 А (МПК В65 В35/10). Всі вони містять касету, блок управління, механізм видачі виробів з приводом. Найбільш близьким технічним рішенням до пропонованого "Пристрою" є деклараційний патент України № 36192 А (МПК В65 В35/10). "Пристрій" містить касету зі стопкою виробів, блок управління, механізм видачі виробів з електроприводом, вікном видачі виробів, виконаним у вигляді вирізу в бічній стінці направляючої касети, датчик контролю за наявністю виробів у касеті та ін. До недоліків відомого "Пристрою" необхідно віднести складність виконання механізму видачі виробів у вигляді диска з електроприводом. Пристрій видачі виробів через вікно виконано на бічній поверхні касети, що іноді призводить до заклинювання при відділенні виробів. Задачею даної корисної моделі є удосконалення відомої конструкції "Пристрою" із застосуванням сучасних технічних засобів. Запропонований "Пристрій" представлений на кресленні. Поставлена задача вирішується за рахунок зміни механізму поштучної видачі виробів. У запропонованій конструкції в нижній частині касети 1 по всій її внутрішній поверхні виконано розвантажувальне вікно 2. Замість диска з електроприводом в нижній частині касети закріплені рухомі опори 3 з електромагнітними приводами, на які під власною вагою опускаються відокремлювані вироби 4. У стінках бічної поверхні касети, один навпроти одного, в пазах встановлені притискачі 5 з електромагнітними приводами. Пази виконані у вигляді прорізів (щілин) 6 для зміни висоти установки притискачів, у разі зміни висоти відокремлюваного вироби (стопи). Контроль наявності виробів в касеті здійснюється датчиком 7. Управління процесом здійснюється блоком управління 8. Запропонований "Пристрій" працює наступним чином: вироби, що відділяються завантажуються в касету 1 на рухомі опори 3. Притискачами 5 встановлюється необхідна кількість виробів, що відділяються. При подачі сигналу з блока управління на електромагнітні приводи рухомих опор 3 притискачі розсуваються і вироби поштучно або пакетом через розвантажувальне вікно 2 опускаються в приймач виробів (лоток, конвеєр або інший пристрій). При цьому невід'єднувальна частина виробів утримується притискачами 5. Після відділення виробів, що вивантажуються під власною вагою, з блока управління на електромагнітні приводи рухомих опор 3 подається нова команда і опори повертаються у вихідне положення. Після чого спрацьовують електромагнітні приводи притискачів 5 і вироби під власною вагою опускаються на рухомі опори 3. Потім описаний процес відділення повторюється. Наявність відокремлюваних виробів контролюється датчиком 7. "Пристрій" пройшов успішні випробування на макетах виробів в лабораторних умовах. В даний час готується пілотна установка для відпрацювання конструкції у виробничих умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для поштучного та групового відділення виробів від стопи, що включає в себе касету з відокремлюваними виробами та вивантажувальним вікном, механізм поштучного або групового відділення виробів, блок управління, датчик контролю за наявністю виробів в касеті, який відрізняється тим, що розвантажувальне вікно касети виконано в її донній частині по всій її внутрішній поверхні з рухомими опорами з електромагнітними приводами, встановленими на торцевій нижній поверхні касети, а порційна видача виробів здійснюється за допомогою притискачів з електромагнітними приводами, встановленими в щілиноподібних прорізах на корпусі касети. 1 UA 88546 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
