Магнітний відстійник

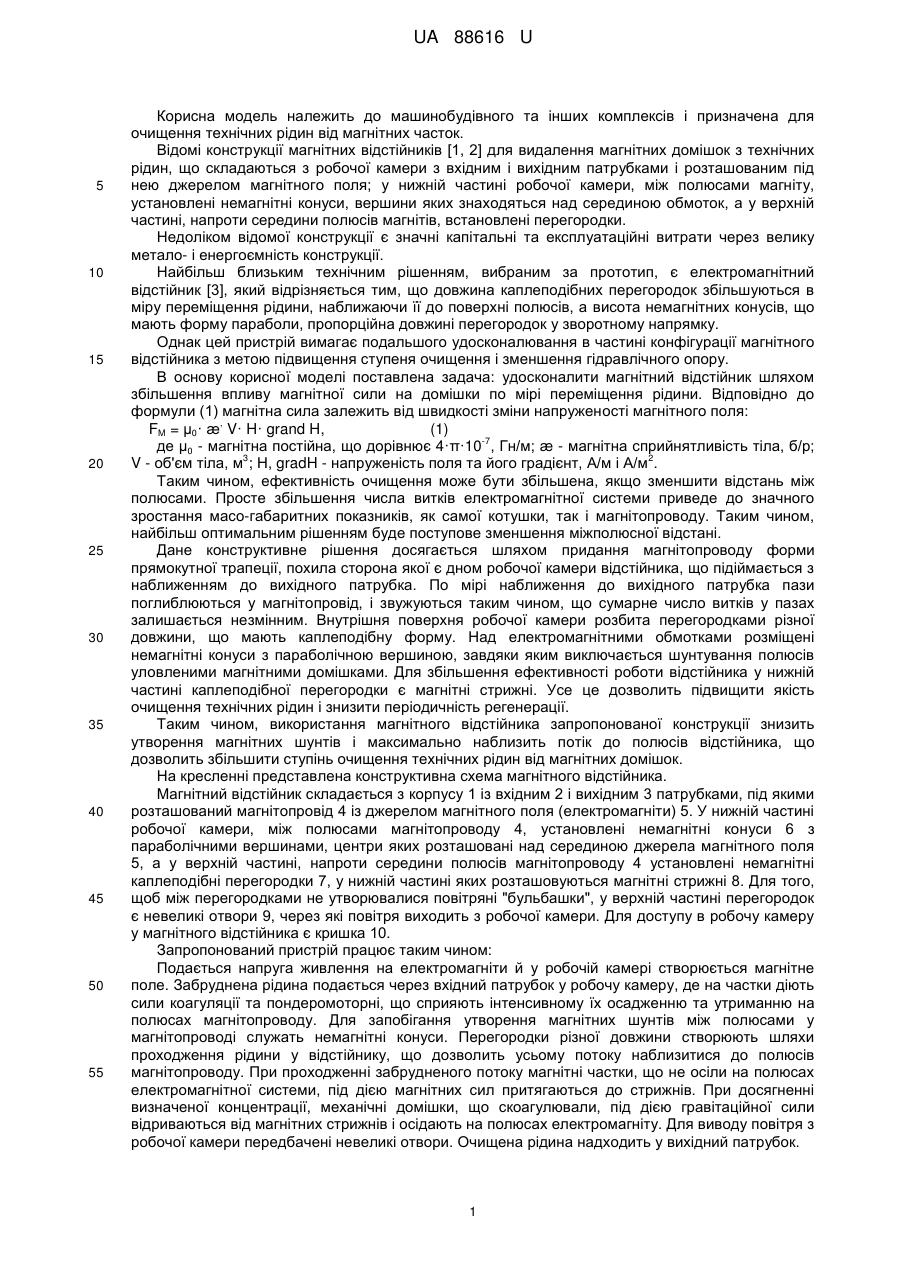

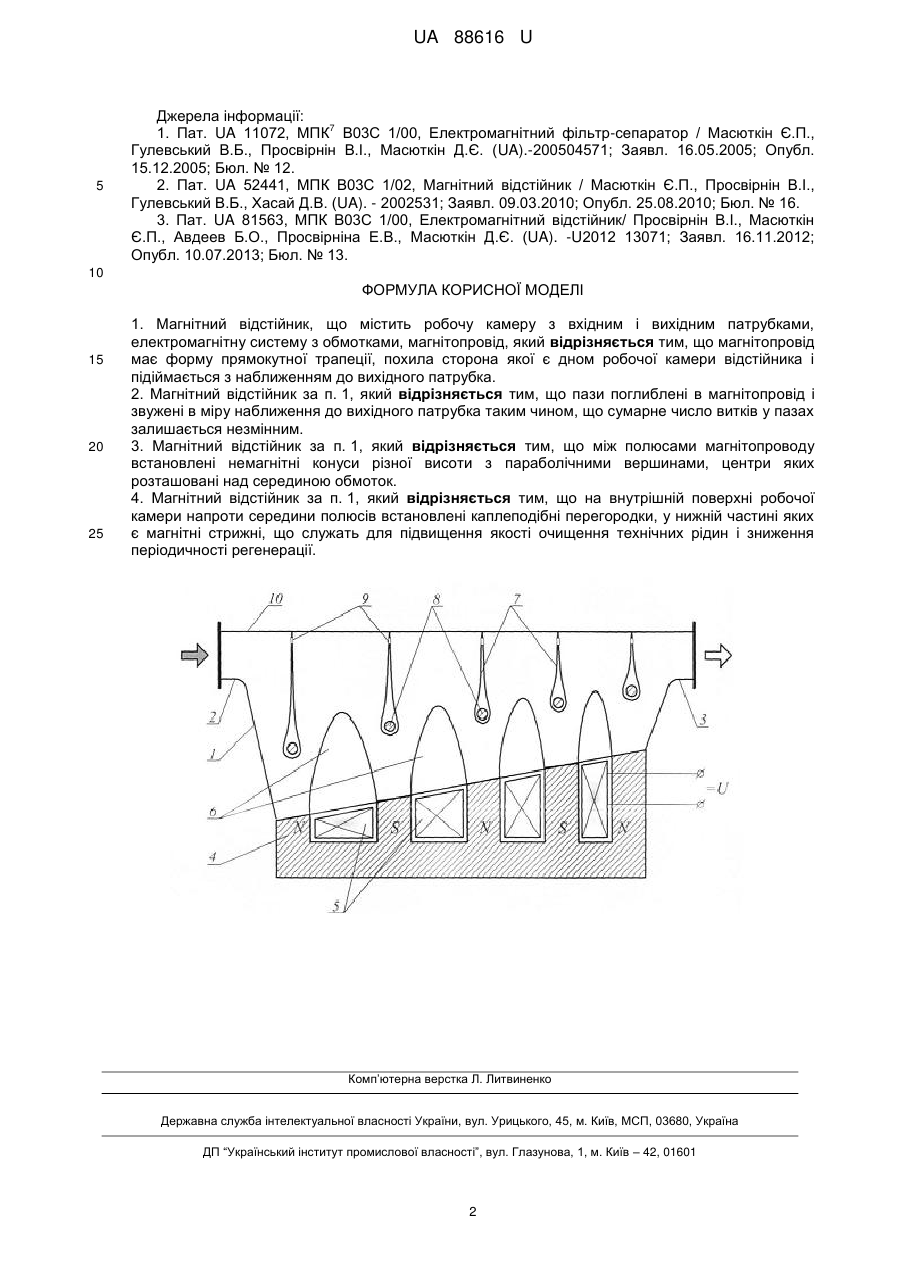

Реферат: Магнітний відстійник містить робочу камеру з вхідним і вихідним патрубками, електромагнітну систему з обмотками, магнітопровід, що має форму прямокутної трапеції, похила сторона якої є дном робочої камери відстійника і підіймається з наближенням до вихідного патрубка. UA 88616 U (54) МАГНІТНИЙ ВІДСТІЙНИК UA 88616 U UA 88616 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівного та інших комплексів і призначена для очищення технічних рідин від магнітних часток. Відомі конструкції магнітних відстійників [1, 2] для видалення магнітних домішок з технічних рідин, що складаються з робочої камери з вхідним і вихідним патрубками і розташованим під нею джерелом магнітного поля; у нижній частині робочої камери, між полюсами магніту, установлені немагнітні конуси, вершини яких знаходяться над серединою обмоток, а у верхній частині, напроти середини полюсів магнітів, встановлені перегородки. Недоліком відомої конструкції є значні капітальні та експлуатаційні витрати через велику метало- і енергоємність конструкції. Найбільш близьким технічним рішенням, вибраним за прототип, є електромагнітний відстійник [3], який відрізняється тим, що довжина каплеподібних перегородок збільшуються в міру переміщення рідини, наближаючи її до поверхні полюсів, а висота немагнітних конусів, що мають форму параболи, пропорційна довжині перегородок у зворотному напрямку. Однак цей пристрій вимагає подальшого удосконалювання в частині конфігурації магнітного відстійника з метою підвищення ступеня очищення і зменшення гідравлічного опору. В основу корисної моделі поставлена задача: удосконалити магнітний відстійник шляхом збільшення впливу магнітної сили на домішки по мірі переміщення рідини. Відповідно до формули (1) магнітна сила залежить від швидкості зміни напруженості магнітного поля: , FM = μ0· æ V· H· grand H, (1) -7 де μ0 - магнітна постійна, що дорівнює 4·π·10 , Гн/м; æ - магнітна сприйнятливість тіла, б/р; 3 2 V - об'єм тіла, м ; Н, gradH - напруженість поля та його градієнт, А/м і А/м . Таким чином, ефективність очищення може бути збільшена, якщо зменшити відстань між полюсами. Просте збільшення числа витків електромагнітної системи приведе до значного зростання масо-габаритних показників, як самої котушки, так і магнітопроводу. Таким чином, найбільш оптимальним рішенням буде поступове зменшення міжполюсної відстані. Дане конструктивне рішення досягається шляхом придання магнітопроводу форми прямокутної трапеції, похила сторона якої є дном робочої камери відстійника, що підіймається з наближенням до вихідного патрубка. По мірі наближення до вихідного патрубка пази поглиблюються у магнітопровід, і звужуються таким чином, що сумарне число витків у пазах залишається незмінним. Внутрішня поверхня робочої камери розбита перегородками різної довжини, що мають каплеподібну форму. Над електромагнітними обмотками розміщені немагнітні конуси з параболічною вершиною, завдяки яким виключається шунтування полюсів уловленими магнітними домішками. Для збільшення ефективності роботи відстійника у нижній частині каплеподібної перегородки є магнітні стрижні. Усе це дозволить підвищити якість очищення технічних рідин і знизити періодичність регенерації. Таким чином, використання магнітного відстійника запропонованої конструкції знизить утворення магнітних шунтів і максимально наблизить потік до полюсів відстійника, що дозволить збільшити ступінь очищення технічних рідин від магнітних домішок. На кресленні представлена конструктивна схема магнітного відстійника. Магнітний відстійник складається з корпусу 1 із вхідним 2 і вихідним 3 патрубками, під якими розташований магнітопровід 4 із джерелом магнітного поля (електромагніти) 5. У нижній частині робочої камери, між полюсами магнітопроводу 4, установлені немагнітні конуси 6 з параболічними вершинами, центри яких розташовані над серединою джерела магнітного поля 5, а у верхній частині, напроти середини полюсів магнітопроводу 4 установлені немагнітні каплеподібні перегородки 7, у нижній частині яких розташовуються магнітні стрижні 8. Для того, щоб між перегородками не утворювалися повітряні "бульбашки", у верхній частині перегородок є невеликі отвори 9, через які повітря виходить з робочої камери. Для доступу в робочу камеру у магнітного відстійника є кришка 10. Запропонований пристрій працює таким чином: Подається напруга живлення на електромагніти й у робочій камері створюється магнітне поле. Забруднена рідина подається через вхідний патрубок у робочукамеру, де на частки діють сили коагуляції та пондеромоторні, що сприяють інтенсивному їх осадженню та утриманню на полюсах магнітопроводу. Для запобігання утворення магнітних шунтів між полюсами у магнітопроводі служать немагнітні конуси. Перегородки різної довжини створюють шляхи проходження рідини у відстійнику, що дозволить усьому потоку наблизитися до полюсів магнітопроводу. При проходженні забрудненого потоку магнітні частки, що не осіли на полюсах електромагнітної системи, під дією магнітних сил притягаються до стрижнів. При досягненні визначеної концентрації, механічні домішки, що скоагулювали, під дією гравітаційної сили відриваються від магнітних стрижнів і осідають на полюсах електромагніту. Для виводу повітря з робочої камери передбачені невеликі отвори. Очищена рідина надходить у вихідний патрубок. 1 UA 88616 U 5 Джерела інформації: 7 1. Пат. UA 11072, МПК В03С 1/00, Електромагнітний фільтр-сепаратор / Масюткін Є.П., Гулевський В.Б., Просвірнін В.І., Масюткін Д.Є. (UA).-200504571; Заявл. 16.05.2005; Опубл. 15.12.2005; Бюл. № 12. 2. Пат. UA 52441, МПК В03С 1/02, Магнітний відстійник / Масюткін Є.П., Просвірнін В.І., Гулевський В.Б., Хасай Д.В. (UA). - 2002531; Заявл. 09.03.2010; Опубл. 25.08.2010; Бюл. № 16. 3. Пат. UA 81563, МПК В03С 1/00, Електромагнітний відстійник/ Просвірнін В.І., Масюткін Є.П., Авдеев Б.О., Просвірніна Е.В., Масюткін Д.Є. (UA). -U2012 13071; Заявл. 16.11.2012; Опубл. 10.07.2013; Бюл. № 13. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Магнітний відстійник, що містить робочу камеру з вхідним і вихідним патрубками, електромагнітну систему з обмотками, магнітопровід, який відрізняється тим, що магнітопровід має форму прямокутної трапеції, похила сторона якої є дном робочої камери відстійника і підіймається з наближенням до вихідного патрубка. 2. Магнітний відстійник за п. 1, який відрізняється тим, що пази поглиблені в магнітопровід і звужені в міру наближення до вихідного патрубка таким чином, що сумарне число витків у пазах залишається незмінним. 3. Магнітний відстійник за п. 1, який відрізняється тим, що між полюсами магнітопроводу встановлені немагнітні конуси різної висоти з параболічними вершинами, центри яких розташовані над серединою обмоток. 4. Магнітний відстійник за п. 1, який відрізняється тим, що на внутрішній поверхні робочої камери напроти середини полюсів встановлені каплеподібні перегородки, у нижній частині яких є магнітні стрижні, що служать для підвищення якості очищення технічних рідин і зниження періодичності регенерації. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
