Стикове з’єднання

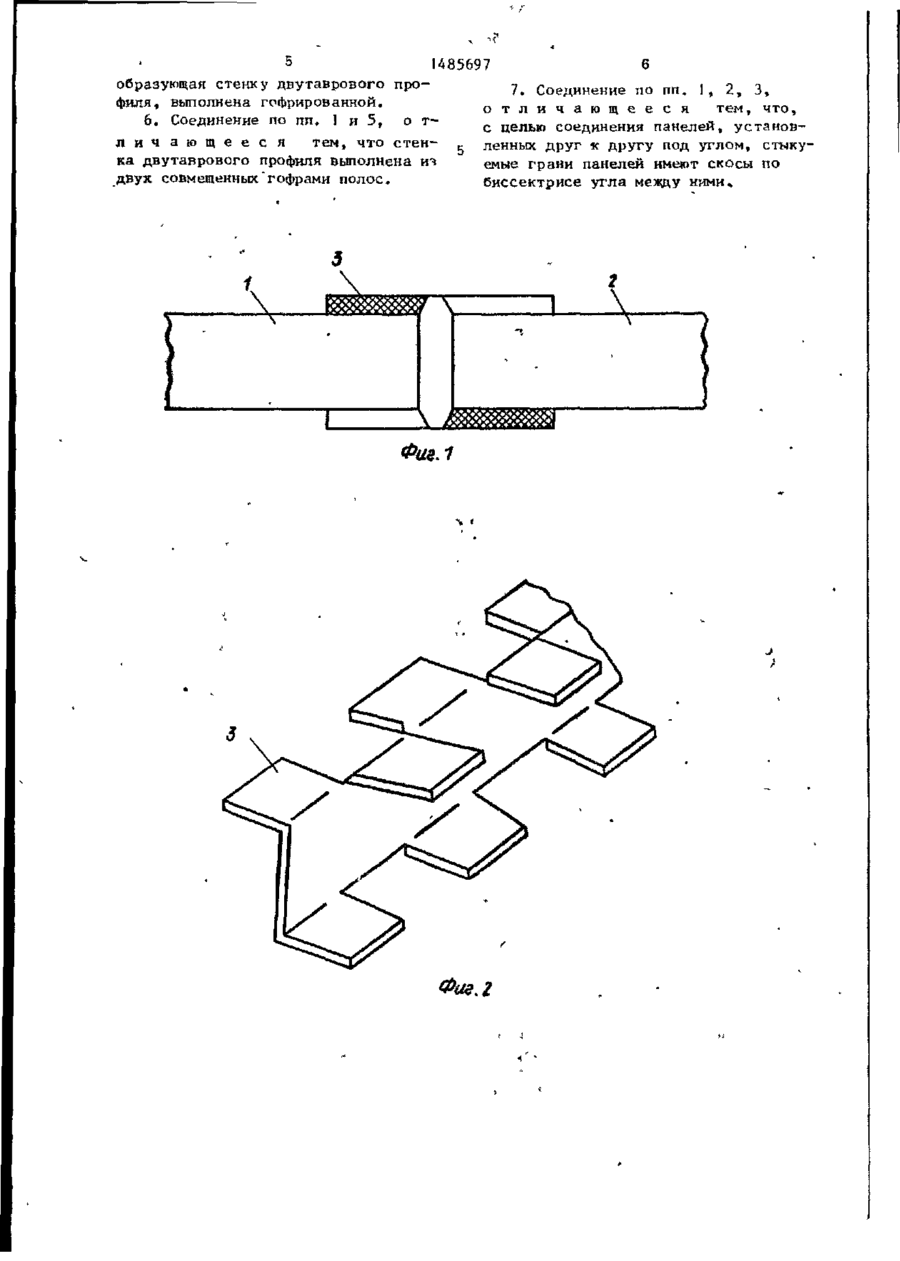

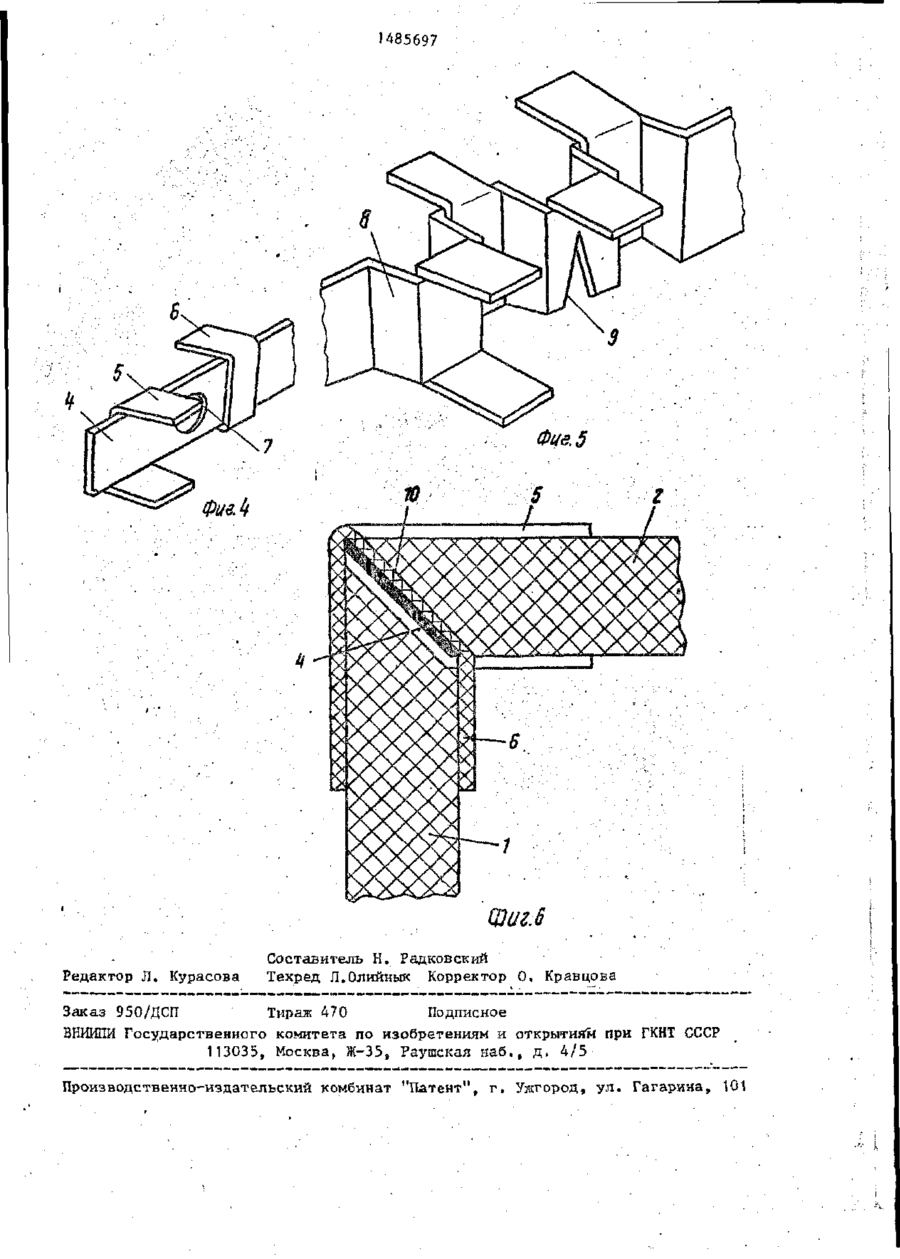

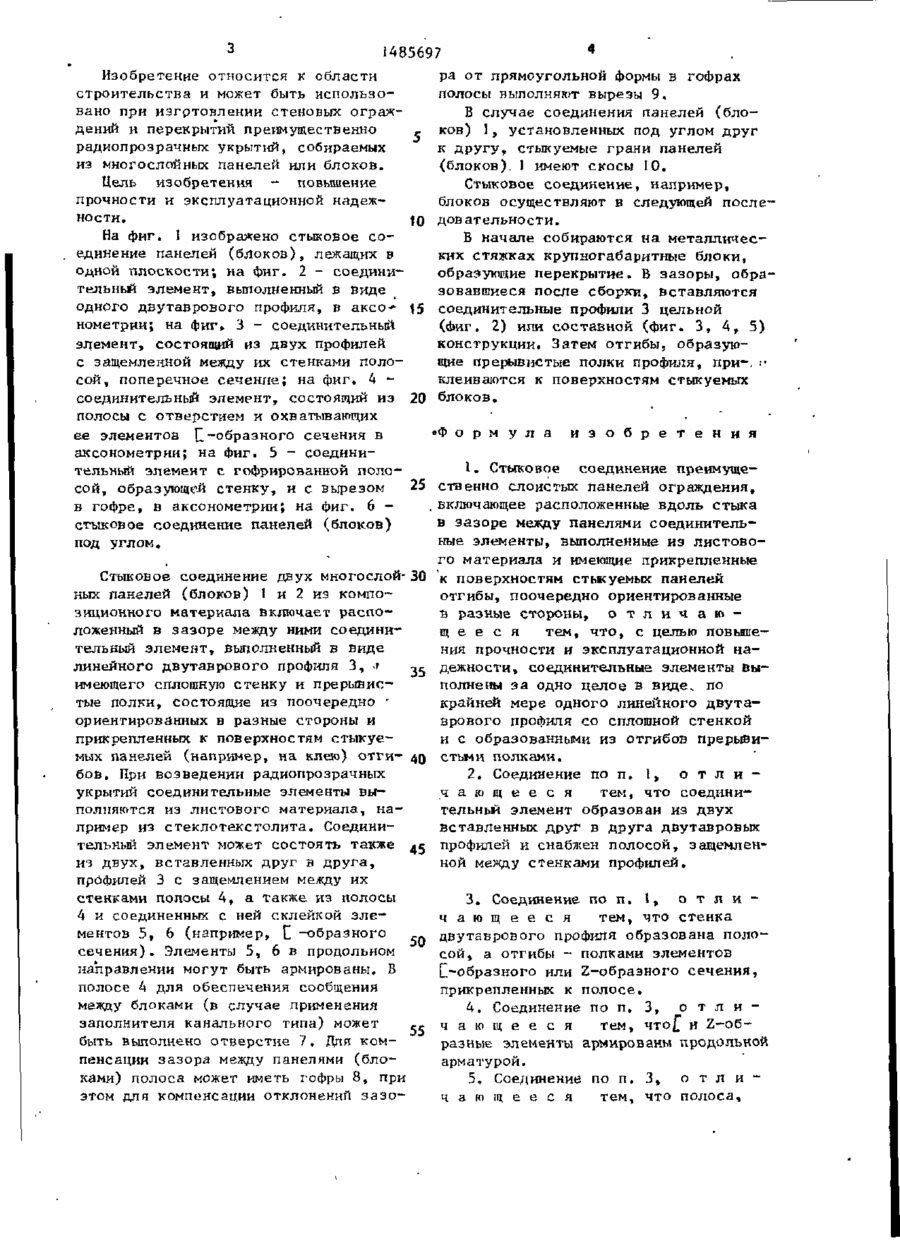

Изобретение относится к строи•тельству, а именно к стыковым соединениям многослойных панелей или блоков радиопрозрачных укрытий. Целью изобретения является повышение прочности и эксплуатационной надежности. . Стыковое соединение панелей включает расположенный в зазоре между ними соединительный элемент, выполненный в виде линейного двутаврового профиля 3, имеющего сплошную стенку и прерывистые полки, состоящие из п о очередно ориентированных в разные сторону, и прикрепленных к поверхностям огыкуемых панелей отгибов. Сое-. динительный .элемент может состоять из двух вставленных друг в друга профилей 3 с защемлением между их с т е н ками полосы 4, а также из полосы 4 и присоединенных к ней на клею э л е ментов С. -образного сечения с попеременно направленными в противоположные стороны полками. Полоса 4 может быть выполнена гофрированной. 6 з . п , { ф-лы, 6 ил-v .•••,' . ' 00 05 •21-89 1485697 Изобретение относится к области ра от прямоугольной формы в гофрах строительства и может быть использополосы выполняют вырезы 9. вано при изготовлении стеновых огражВ случае соединения панелей (блодений и перекрытий преимущественно ков) 1, установленных под углом друг радиопрозрачных укрытий, собираемых к другу, стыкуемые грани панелей из многослойных панелей или блоков. (блоков), 1 имеют скосы 10. Цель изобретения - повышение Стыковое соединение, например, прочности и эксплуатационной надежблоков осуществляют в следующей послености. 10 довательности. На фиг. I изображено стыковое с о В начале собираются на металличесединение панелей (блоков), лежащих в ких стяжках крупногабаритные блоки, одной плоскости; на фиг. 2 - соединиобразующие перекрытие. В зазоры, обрательный элемент, выполненный в виде зовавшиеся после сборки, вставляются одного двутаврового профиля, в а к с о * 15 соединительные профили 3 цельной нометрии; на фиг. 3 - соединительный (Фиг. 2) или составной (фиг. 3 , А, 5) элемент, состоящий из двух профилей конструкции. Затем отгибы, образуюс защемленной между их стенками полощие ПрерЫВИСТЫе ПОЛКИ ПрофиЛЯ, При", :* сой, поперечное сеченне; на фиг. 4 клеиваются к поверхностям стыкуемых соединительный элемент, состоящий из 20 блоков. полосы с отверстием и охватывающих ее элементов [1-образного сечения в •Формула и з о б р е т е н и я аксонометрии; на фиг. 5 - соединительный элемент с гофрированной полоI . Стыковое соединение преимущесой, образующей стенку, и с вырезом 25 ственно слоистых панелей ограждения, в гофре, в аксонометрии; на фиг. 6 включающее расположенные вдоль стыка стыковое соединение панелей (блоков) в зазоре между панелями соединительпод углом. ные элементы, выполненные из листового материала и имеющие прикрепленные Стыковое соединение двух многослой-30 'к поверхностям стыкуемых панелей ных панелей (блоков) I и 2 из компоотгибы, поочередно ориентированные зиционного материала включает распов разные стороны, о т л и ч а ю ложенный в зазоре между ними соединищ е е с я тем, ч т о , с целью повышетельный элемент, выполненный в виде ния прочности и эксплуатационной н а линейного двутаврового профиля 3 , т дежности» соединительные элементы выполнены з а одно целое в виде, по имеющего сплошную стенку и прерывискрайней мере одного линейного д в у т а тые полки, состоящие из поочередно ' врового профиля со сплошной стенкой ориентированных в разные стороны и и с образованными из отгибов прерывиприкрепленных к поверхностям стыкуемых панелей (например, на клею) о т г и - 40 стьии полками. бов. При возведении радиопрозрзчных 2. Соединение по п. 1, о т л и укрытий соединительные элементы выч а ю щ е е с я тем, что соединиполняются из листового материала, н а тельный элемент образован из двух пример из стеклотекстолита. Соединивставленных друг в друга двутавровых тельный элемент может состоять также 45 профилей и снабжен полосой, защемлениз двух, вставленных друг в друга, ной между стенками профилей. профилей 3 с защемлением между их стенками полосы 4, а также из полосы 3. Соединение по п . 1, о т л и 4 и соединенных с ней склейкой э л е ч а ю щ е е с я тем, что стенка ментов 5, 6 (например, С -образного 50 двутаврового профиля образована полосечения). Элементы 5, 6 в продольном сой, а отгибы - полками элементов направлении могут быть армированы. В [1-образного или Z-обраэного сечения, полосе 4 для обеспечения сообщения прикрепленных к полосе, между блоками (в случае применения 4 . Соединение по п. 3, о т л и заполнителя канального типа) может ч а ю щ е е с я тем, что£ и Z-оббыть выполнено отверстие 7, Для ком- 55 раэные элементы армированы продольной пенсации зазора между панелями (блоарматурой. ками) полоса может иметь гофры 8, при 5. Соединение по п. 3, о т л и этом для компенсации отклонений з а э о ч а ю щ е е с я тем, что полоса, 1485697 образующая стенку двутаврового профиля, выполнена гофрированной. 6. Соединение по пп, I и 5, отл и ч а ю щ е е с я тем, что с т е н ка двутаврового профиля выполнена ит двух совмещенных'гофрами полос. 7. Соединение по пп. I, 2, 3, о т л и ч а ю щ е е с я тем, что, с целью соединения панелей, установленных друг к другу под углом, стыкуемые грани панелей имеют скосы по биссектрисе угла между ними» і Фаз. г 1485697 Шиг.6 Редактор Л. Курасова Составитель Н. РадковскиЙ Техред Л.Олийнык Корректор 0, Кравцова Заказ 95О/ДСП Тираж 470 Подписное В И Г Государственного комитета по изобретениям и открытия^ при ГКНТ СССР Н ИШ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
