Стикове з’єднання шаруватих панелей

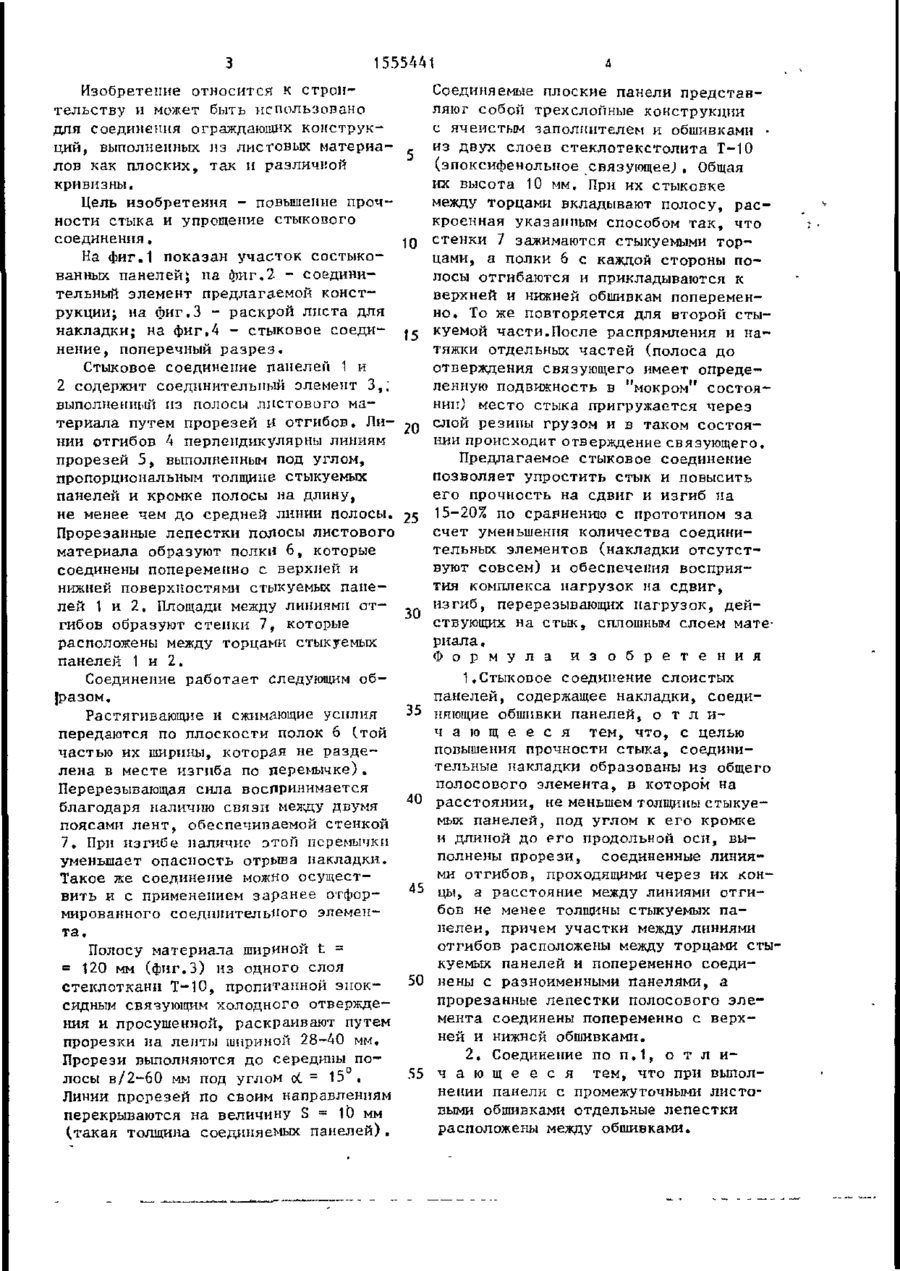

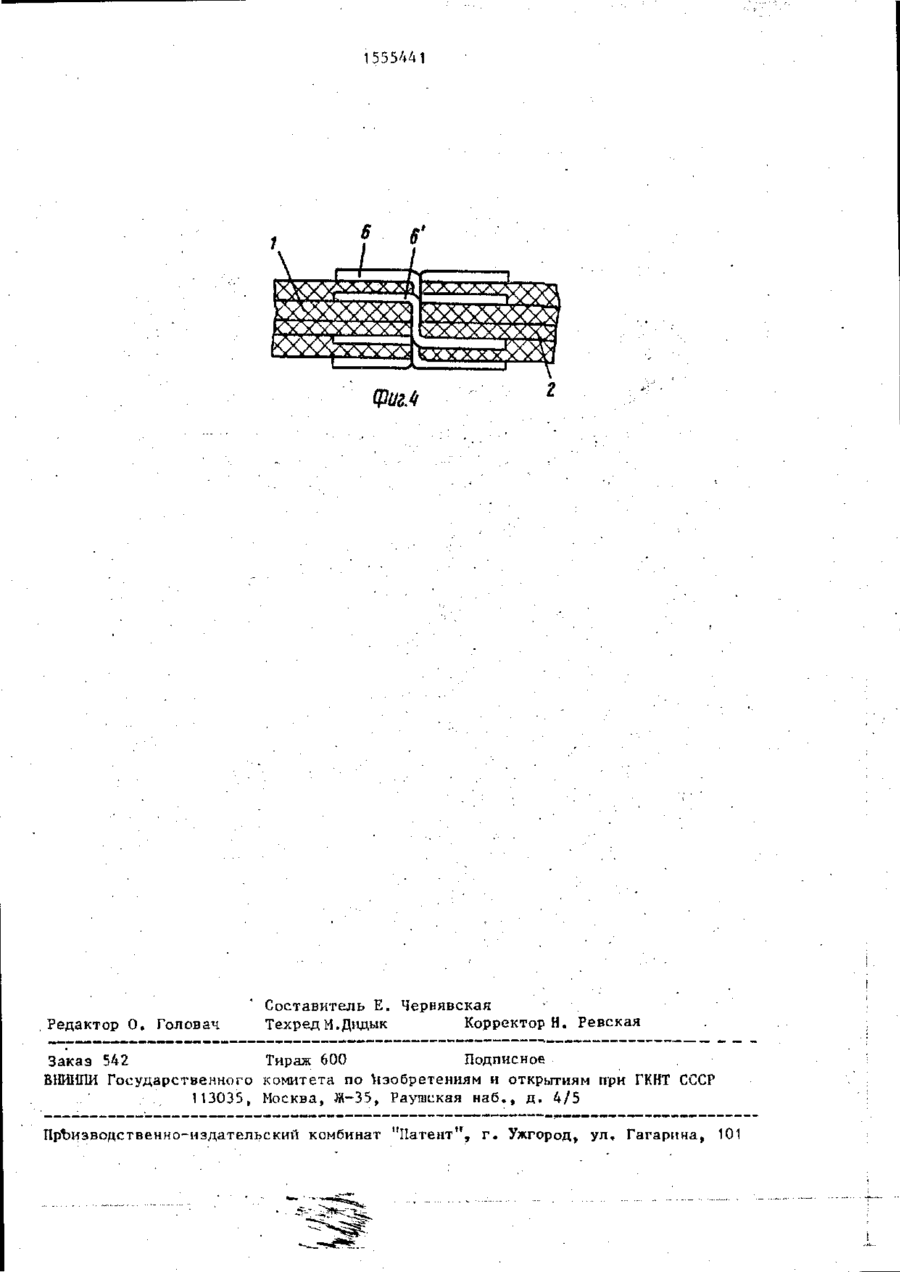

Изобретение относится к строительству и может бытй использовано для соединения ограждающих конструкций, выполненных из листовых материалов. Цель изобретения - упрощение стыкового соединения. Стыковое соединение панелей 1, 2 включает соединительный элемент 3, выполненный из полосы листового материала путем прорезей и отгибов. Линии отгибов перпендикулярны линиям прорезей, выполненных под углом к кромке полосы и длимой до средней линии полосы. 13.п.ф-лы, 4 ил„ с 0 1 0 1 0 1 Фиг.1 1555441 Изобретение относится к строительству и может быть использовано для соединения ограждающих конструкций, выполненных из листовых материалов как плоских, так и различной кривизны. Цель изобретения - повышение прочности стыка и упрощение стыкового соединения. На фиг.1 показан участок состыкованных панелей; на фиг.2 - соединительный элемент предлагаемой конструкции; на фиг.З - раскрой листа для накладки; на фиг.4 - стыковое соединение, поперечный разрез. Стыковое соединение панелей 1 и 2 содержит соединительный элемент 3,; выполненный из полосы листового материала путем прорезей и отгибов. Линии отгибов 4 перпендикулярны линиям прорезей 5, выполненным под углом, пропорциональным толщине стыкуемых панелей и кромке полосы на длину, не менее чем до средней линии полосы. Прорезанные лепестки полосы листового материала образуют полки 6, которые соединены попеременно с верхней и нижней поверхностями стыкуемых панелей 1 и 2. Площади между линиями отгибов образуют стенки 7, которые расположены между торцами стыкуемых панелей 1 и 2. Соединение работает следующим об(разом. Растягивающие и сжимающие усилия передаются по плоскости полок 6 (той частью их ширины, которая не разделена в месте изгиба по перемычке). Перерезывающая сила воспринимается благодаря наличию связи между двумя поясами лент, обеспечиваемой стенкой 7. При изгибе наличие этой перемычки уменьшает опасность отрыва накладки. Такое же соединение можно осуществить и с применением заранее отформированного соединительного элемента. Полосу материала шириной t = = 120 мм (фиг.З) из одного слоя стеклоткани Т—10, пропитанной эпоксидным связующим холодного отверждения и просушенной, раскраивают путем прорезки на лепты шириной 28-40 мм. Прорези выполняются до середины полосы в/2-60 мм под углом о . = 15 . ( Линии прорезей по своим направлениям перекрываются на величину S = 10 мм (,такая толщина соединяемых панелей) . g 10 15 20 25 30 35 40 45 50 55 Соединяемые плоские панели представляют собой трехслойные конструкции с ячеистым заполнителем и обшивками • из двух слоев стеклотекстолита Т-10 (эпоксифенольное связующее; , Общая их высота 10 мм. При их стыковке между торцами вкладывают полосу, раскроенная указанным способом так, что стенки 7 зажимаются стыкуемыми торцами, а полки 6 с каждой стороны полосы отгибаются и прикладываются к верхней и нижней обшивкам попеременно. То же повторяется для второй стыкуемой части.После распрямления и натяжки отдельных частей (полоса до отверждения связующего имеет определенную подвижность в "мокром" состоянии) место стыка пригружается через слой резины грузом и в таком состоянии происходит отверждение связующего. Предлагаемое стыковое соединение позволяет упростить стык и повысить его прочность на сдвиг и изгиб на 15-20% по сравнению с прототипом за счет уменьшения количества соединительных элементов (накладки отсутствуют совсем) и обеспечения восприятия комплекса нагрузок на сдвиг, изгиб, перерезывающих нагрузок, действующих на стык, сплошным слоем материала . Ф о р м у л а и з о б р е т е н и я 1,Стыковое соединение слоистых панелей, содержащее накладки, соединяющие обшивки панелей, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности стыка, соединительные накладки образованы из общего полосового элемента, в котором на расстоянии, не меньшем толщины стыкуемых панелей, под углом к его кромке и длиной до его продольной оси, выполнены прорези, соединенные линиями отгибов, проходящими через их концы, а расстояние между линиями отгибов не менее толщины стыкуемых панелей, причем участки между липнями отгибов расположены между торцами стыкуемых панелей и попеременно соединены с разноименными панелями, а прорезанные лепестки полосового элемента соединены попеременно с верхней и нижней обшивками. 2. Соединение по п,1, о т л ич а ю щ е е с я тем, что при выполнении панели с промежуточными листовыми обшивками отдельные лепестки расположены между обшивками. 1555441 Фиг. 3 155544 1 Редактор О. Головач Составитель Е. Чернявская - . Техред М.Дидык Корректоры. Ревская Заказ 542 Тираж 600 Подписное ВНИИПИ Государственного комитета по Изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 ПрЪизводственно-издательскин комбинат "Патент", г. Ужгород, ул. Гагарина, 101
