Секція механізованого кріплення

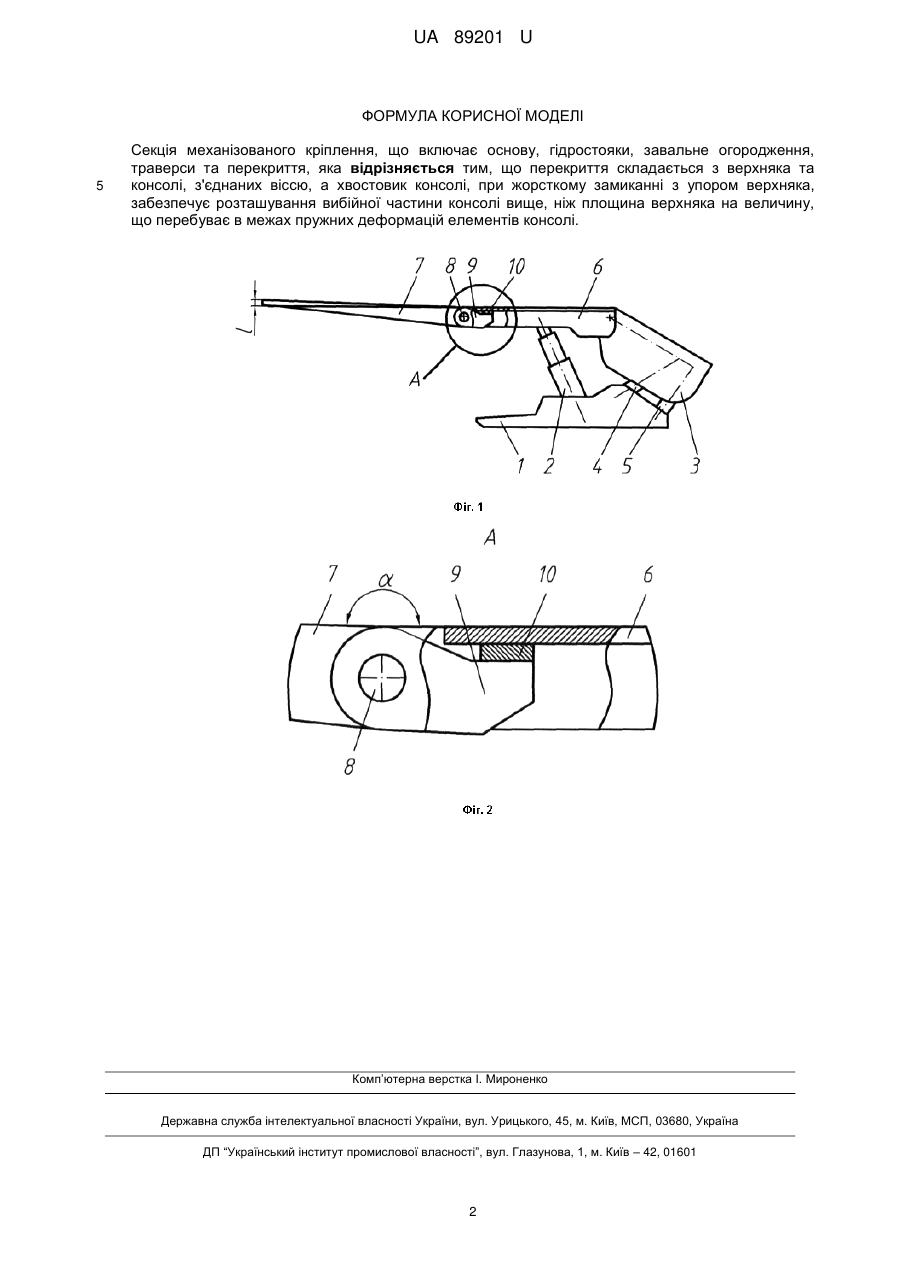

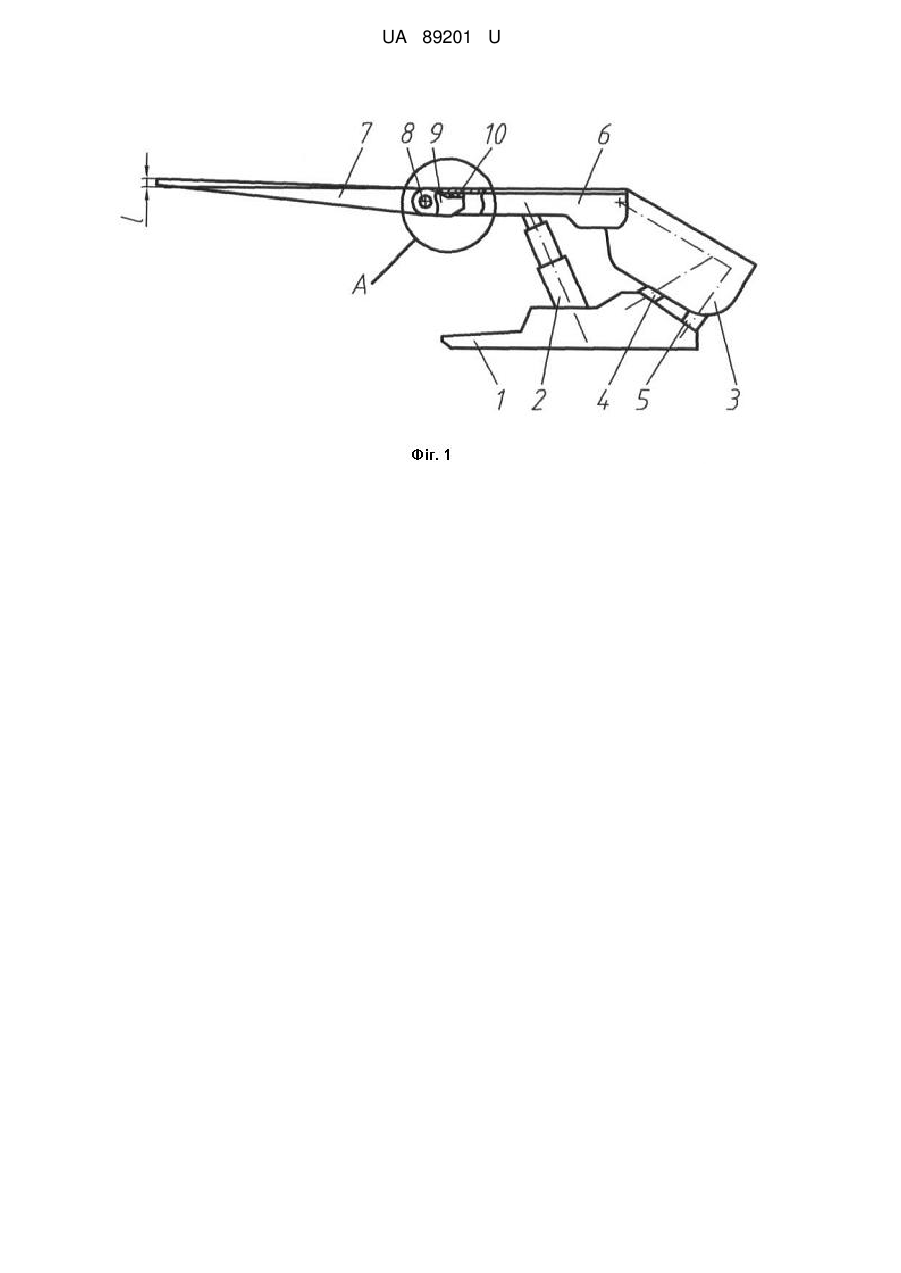

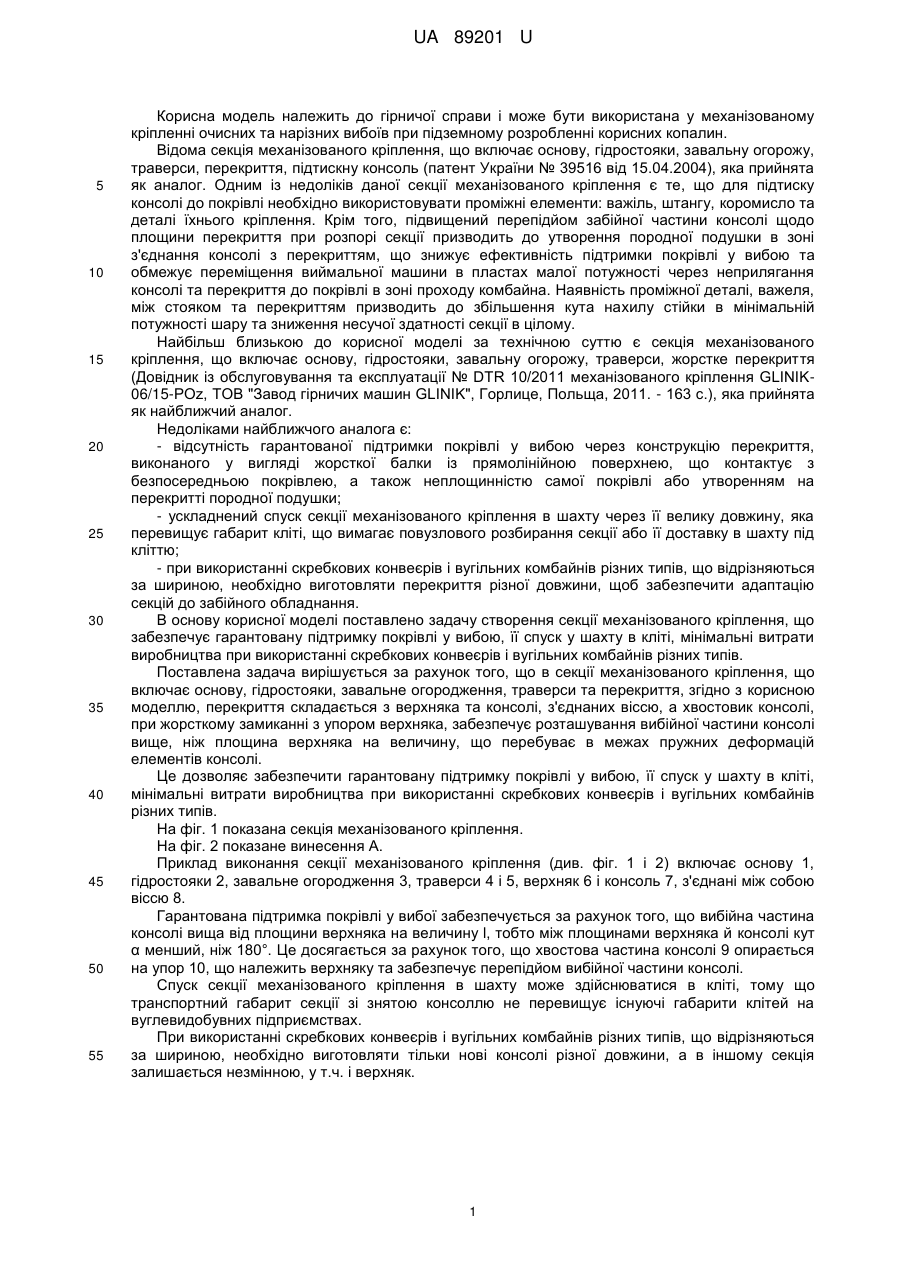

Реферат: Секція механізованого кріплення включає основу, гідростояки, завальне огородження, траверси та перекриття. Перекриття складається з верхняка та консолі, з'єднаних віссю, а хвостовик консолі, при жорсткому замиканні з упором верхняка, забезпечує розташування вибійної частини консолі вище, ніж площина верхняка на величину, що перебуває в межах пружних деформацій елементів консолі. UA 89201 U (12) UA 89201 U UA 89201 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи і може бути використана у механізованому кріпленні очисних та нарізних вибоїв при підземному розробленні корисних копалин. Відома секція механізованого кріплення, що включає основу, гідростояки, завальну огорожу, траверси, перекриття, підтискну консоль (патент України № 39516 від 15.04.2004), яка прийнята як аналог. Одним із недоліків даної секції механізованого кріплення є те, що для підтиску консолі до покрівлі необхідно використовувати проміжні елементи: важіль, штангу, коромисло та деталі їхнього кріплення. Крім того, підвищений перепідйом забійної частини консолі щодо площини перекриття при розпорі секції призводить до утворення породної подушки в зоні з'єднання консолі з перекриттям, що знижує ефективність підтримки покрівлі у вибою та обмежує переміщення виймальної машини в пластах малої потужності через неприлягання консолі та перекриття до покрівлі в зоні проходу комбайна. Наявність проміжної деталі, важеля, між стояком та перекриттям призводить до збільшення кута нахилу стійки в мінімальній потужності шару та зниження несучої здатності секції в цілому. Найбільш близькою до корисної моделі за технічною суттю є секція механізованого кріплення, що включає основу, гідростояки, завальну огорожу, траверси, жорстке перекриття (Довідник із обслуговування та експлуатації № DTR 10/2011 механізованого кріплення GLINIK06/15-POz, TOB "Завод гірничих машин GLINIK", Горлице, Польща, 2011. - 163 с.), яка прийнята як найближчий аналог. Недоліками найближчого аналога є: - відсутність гарантованої підтримки покрівлі у вибою через конструкцію перекриття, виконаного у вигляді жорсткої балки із прямолінійною поверхнею, що контактує з безпосередньою покрівлею, а також неплощинністю самої покрівлі або утворенням на перекритті породної подушки; - ускладнений спуск секції механізованого кріплення в шахту через її велику довжину, яка перевищує габарит кліті, що вимагає повузлового розбирання секції або її доставку в шахту під кліттю; - при використанні скребкових конвеєрів і вугільних комбайнів різних типів, що відрізняються за шириною, необхідно виготовляти перекриття різної довжини, щоб забезпечити адаптацію секцій до забійного обладнання. В основу корисної моделі поставлено задачу створення секції механізованого кріплення, що забезпечує гарантовану підтримку покрівлі у вибою, її спуск у шахту в кліті, мінімальні витрати виробництва при використанні скребкових конвеєрів і вугільних комбайнів різних типів. Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає основу, гідростояки, завальне огородження, траверси та перекриття, згідно з корисною моделлю, перекриття складається з верхняка та консолі, з'єднаних віссю, а хвостовик консолі, при жорсткому замиканні з упором верхняка, забезпечує розташування вибійної частини консолі вище, ніж площина верхняка на величину, що перебуває в межах пружних деформацій елементів консолі. Це дозволяє забезпечити гарантовану підтримку покрівлі у вибою, її спуск у шахту в кліті, мінімальні витрати виробництва при використанні скребкових конвеєрів і вугільних комбайнів різних типів. На фіг. 1 показана секція механізованого кріплення. На фіг. 2 показане винесення А. Приклад виконання секції механізованого кріплення (див. фіг. 1 і 2) включає основу 1, гідростояки 2, завальне огородження 3, траверси 4 і 5, верхняк 6 і консоль 7, з'єднані між собою віссю 8. Гарантована підтримка покрівлі у вибої забезпечується за рахунок того, що вибійна частина консолі вища від площини верхняка на величину l, тобто між площинами верхняка й консолі кут α менший, ніж 180°. Це досягається за рахунок того, що хвостова частина консолі 9 опирається на упор 10, що належить верхняку та забезпечує перепідйом вибійної частини консолі. Спуск секції механізованого кріплення в шахту може здійснюватися в кліті, тому що транспортний габарит секції зі знятою консоллю не перевищує існуючі габарити клітей на вуглевидобувних підприємствах. При використанні скребкових конвеєрів і вугільних комбайнів різних типів, що відрізняються за шириною, необхідно виготовляти тільки нові консолі різної довжини, а в іншому секція залишається незмінною, у т.ч. і верхняк. 1 UA 89201 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Секція механізованого кріплення, що включає основу, гідростояки, завальне огородження, траверси та перекриття, яка відрізняється тим, що перекриття складається з верхняка та консолі, з'єднаних віссю, а хвостовик консолі, при жорсткому замиканні з упором верхняка, забезпечує розташування вибійної частини консолі вище, ніж площина верхняка на величину, що перебуває в межах пружних деформацій елементів консолі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
