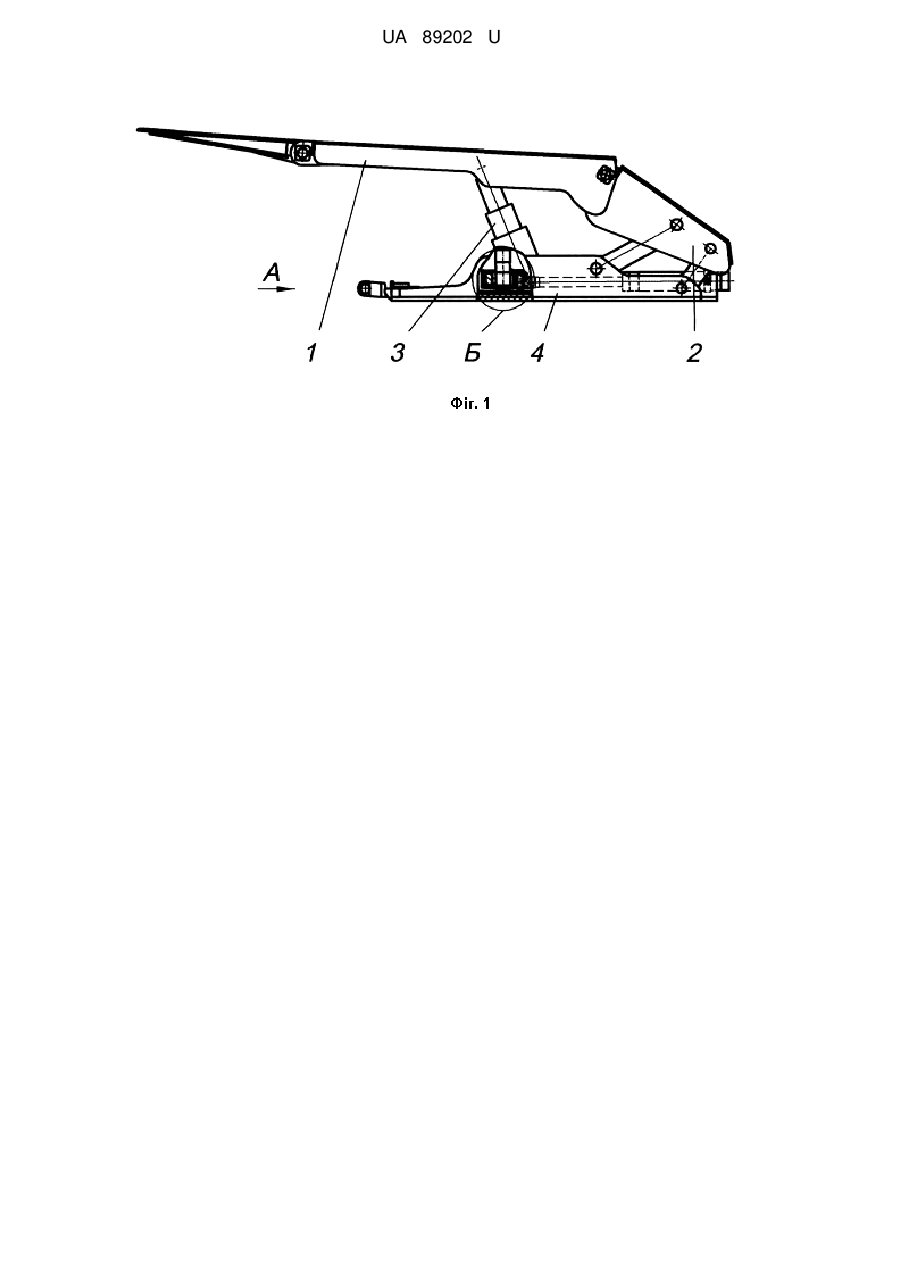

Секція механізованого кріплення

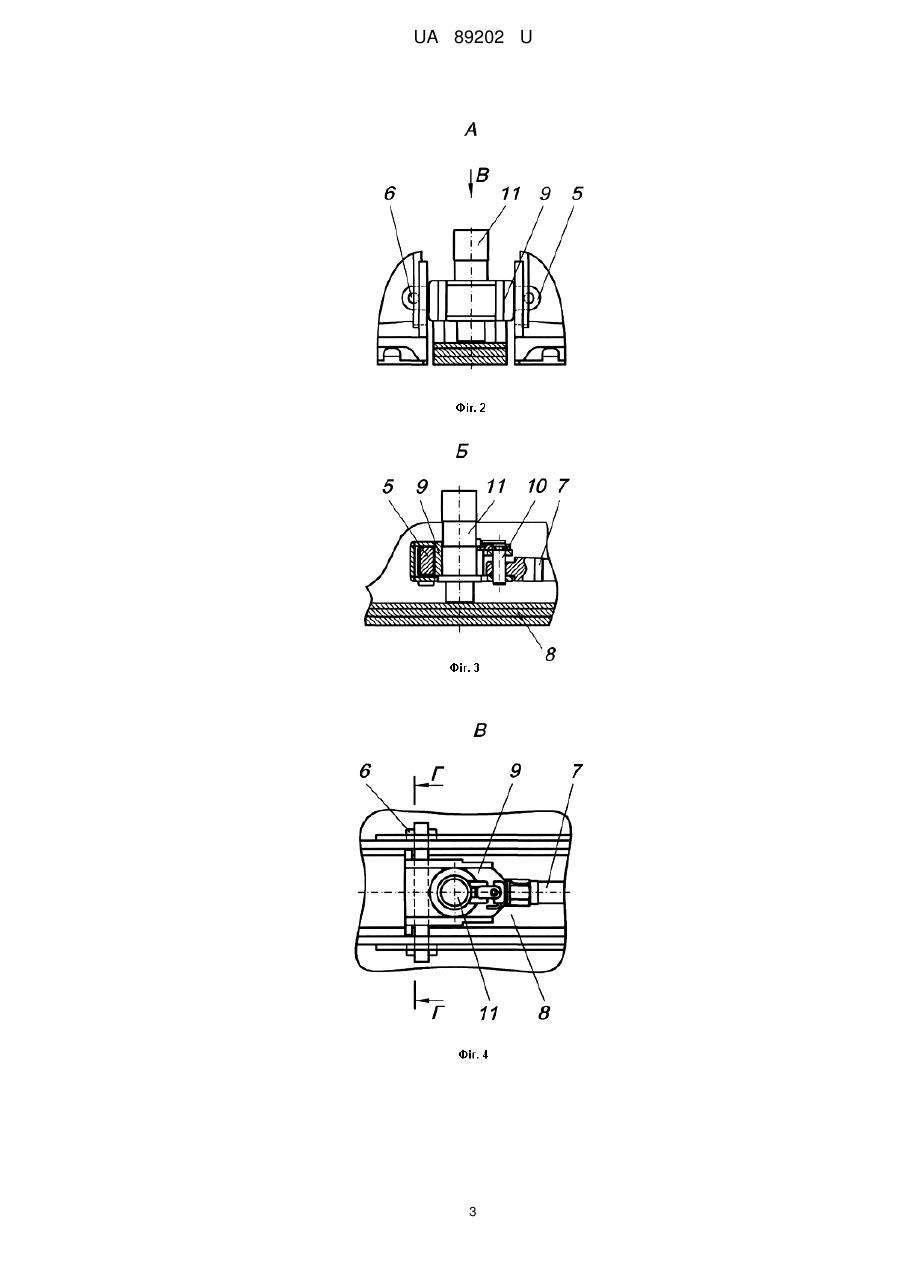

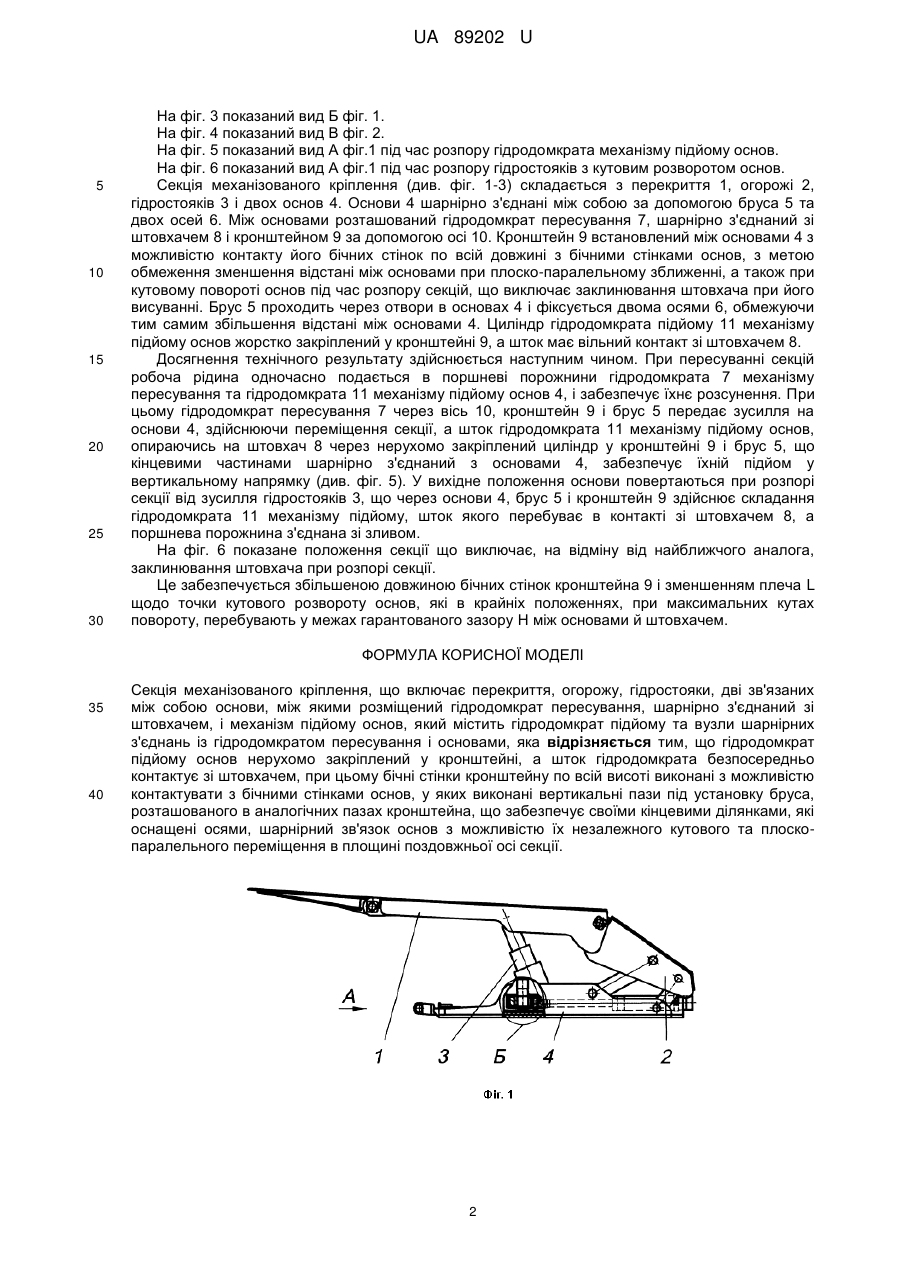

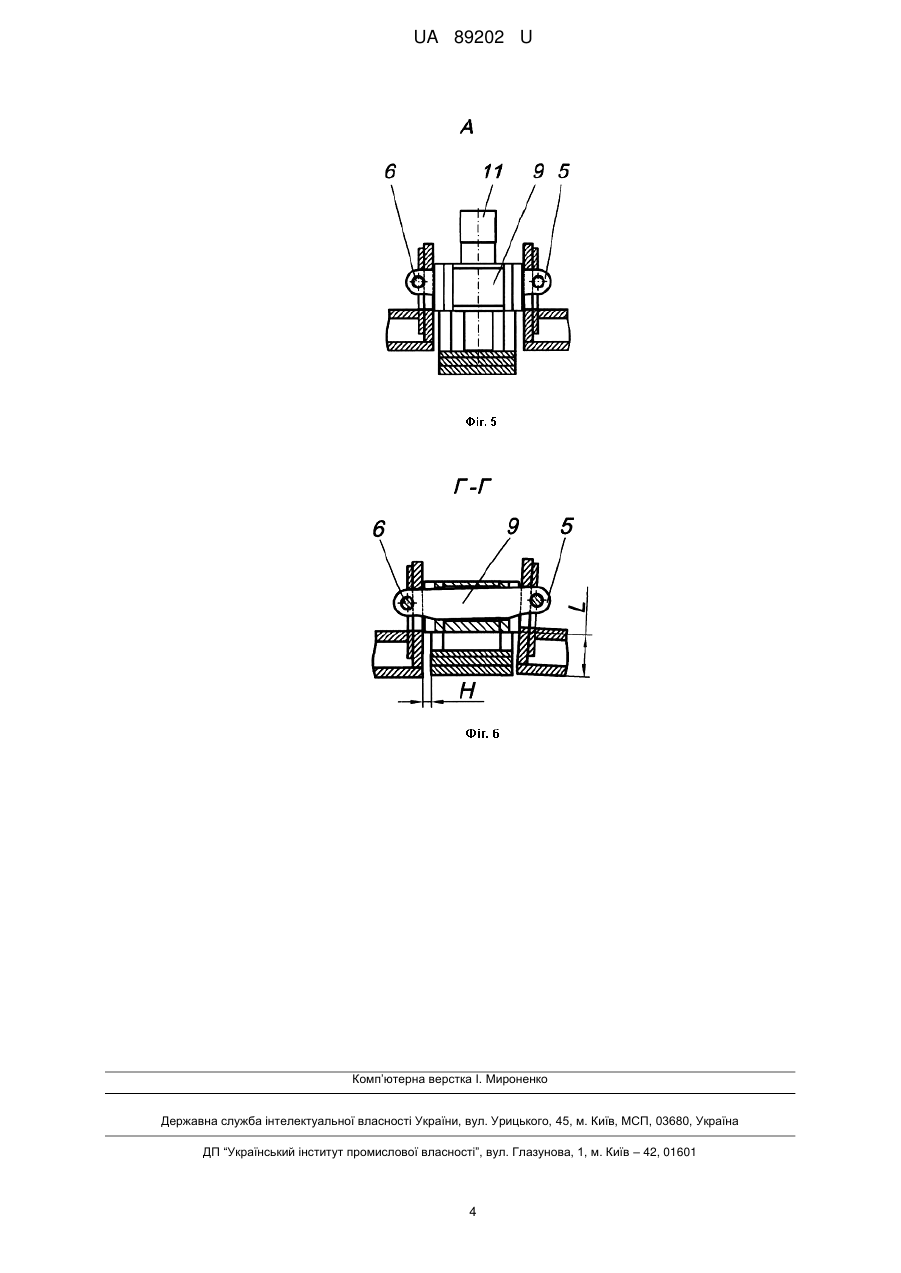

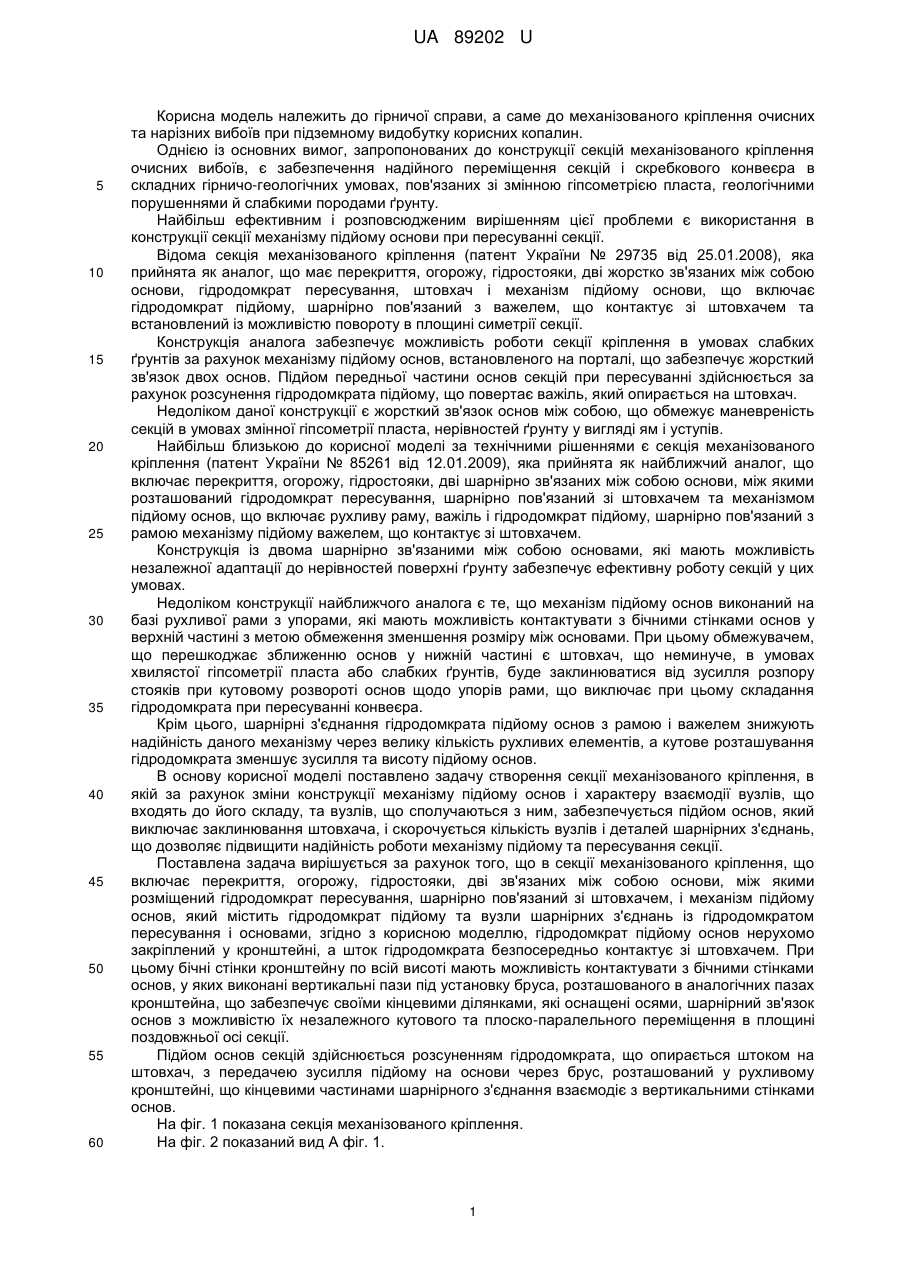

Реферат: Секція механізованого кріплення включає перекриття, огорожу, гідростояки, дві зв'язаних між собою основи, між якими розміщений гідродомкрат пересування, шарнірно з'єднаний зі штовхачем, і механізм підйому основ, який містить гідродомкрат підйому та вузли шарнірних з'єднань із гідродомкратом пересування і основами. Гідродомкрат підйому основ нерухомо закріплений у кронштейні, а шток гідродомкрата безпосередньо контактує зі штовхачем. При цьому бічні стінки кронштейну по всій висоті виконані з можливістю контактувати з бічними стінками основ, у яких виконані вертикальні пази під установку бруса, розташованого в аналогічних пазах кронштейна, що забезпечує своїми кінцевими ділянками, які оснащені осями, шарнірний зв'язок основ з можливістю їх незалежного кутового та плоско-паралельного переміщення в площині поздовжньої осі секції. UA 89202 U (12) UA 89202 U UA 89202 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, а саме до механізованого кріплення очисних та нарізних вибоїв при підземному видобутку корисних копалин. Однією із основних вимог, запропонованих до конструкції секцій механізованого кріплення очисних вибоїв, є забезпечення надійного переміщення секцій і скребкового конвеєра в складних гірничо-геологічних умовах, пов'язаних зі змінною гіпсометрією пласта, геологічними порушеннями й слабкими породами ґрунту. Найбільш ефективним і розповсюдженим вирішенням цієї проблеми є використання в конструкції секції механізму підйому основи при пересуванні секції. Відома секція механізованого кріплення (патент України № 29735 від 25.01.2008), яка прийнята як аналог, що має перекриття, огорожу, гідростояки, дві жорстко зв'язаних між собою основи, гідродомкрат пересування, штовхач і механізм підйому основи, що включає гідродомкрат підйому, шарнірно пов'язаний з важелем, що контактує зі штовхачем та встановлений із можливістю повороту в площині симетрії секції. Конструкція аналога забезпечує можливість роботи секції кріплення в умовах слабких ґрунтів за рахунок механізму підйому основ, встановленого на порталі, що забезпечує жорсткий зв'язок двох основ. Підйом передньої частини основ секцій при пересуванні здійснюється за рахунок розсунення гідродомкрата підйому, що повертає важіль, який опирається на штовхач. Недоліком даної конструкції є жорсткий зв'язок основ між собою, що обмежує маневреність секцій в умовах змінної гіпсометрії пласта, нерівностей ґрунту у вигляді ям і уступів. Найбільш близькою до корисної моделі за технічними рішеннями є секція механізованого кріплення (патент України № 85261 від 12.01.2009), яка прийнята як найближчий аналог, що включає перекриття, огорожу, гідростояки, дві шарнірно зв'язаних між собою основи, між якими розташований гідродомкрат пересування, шарнірно пов'язаний зі штовхачем та механізмом підйому основ, що включає рухливу раму, важіль і гідродомкрат підйому, шарнірно пов'язаний з рамою механізму підйому важелем, що контактує зі штовхачем. Конструкція із двома шарнірно зв'язаними між собою основами, які мають можливість незалежної адаптації до нерівностей поверхні ґрунту забезпечує ефективну роботу секцій у цих умовах. Недоліком конструкції найближчого аналога є те, що механізм підйому основ виконаний на базі рухливої рами з упорами, які мають можливість контактувати з бічними стінками основ у верхній частині з метою обмеження зменшення розміру між основами. При цьому обмежувачем, що перешкоджає зближенню основ у нижній частині є штовхач, що неминуче, в умовах хвилястої гіпсометрії пласта або слабких ґрунтів, буде заклинюватися від зусилля розпору стояків при кутовому розвороті основ щодо упорів рами, що виключає при цьому складання гідродомкрата при пересуванні конвеєра. Крім цього, шарнірні з'єднання гідродомкрата підйому основ з рамою і важелем знижують надійність даного механізму через велику кількість рухливих елементів, а кутове розташування гідродомкрата зменшує зусилля та висоту підйому основ. В основу корисної моделі поставлено задачу створення секції механізованого кріплення, в якій за рахунок зміни конструкції механізму підйому основ і характеру взаємодії вузлів, що входять до його складу, та вузлів, що сполучаються з ним, забезпечується підйом основ, який виключає заклинювання штовхача, і скорочується кількість вузлів і деталей шарнірних з'єднань, що дозволяє підвищити надійність роботи механізму підйому та пересування секції. Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає перекриття, огорожу, гідростояки, дві зв'язаних між собою основи, між якими розміщений гідродомкрат пересування, шарнірно пов'язаний зі штовхачем, і механізм підйому основ, який містить гідродомкрат підйому та вузли шарнірних з'єднань із гідродомкратом пересування і основами, згідно з корисною моделлю, гідродомкрат підйому основ нерухомо закріплений у кронштейні, а шток гідродомкрата безпосередньо контактує зі штовхачем. При цьому бічні стінки кронштейну по всій висоті мають можливість контактувати з бічними стінками основ, у яких виконані вертикальні пази під установку бруса, розташованого в аналогічних пазах кронштейна, що забезпечує своїми кінцевими ділянками, які оснащені осями, шарнірний зв'язок основ з можливістю їх незалежного кутового та плоско-паралельного переміщення в площині поздовжньої осі секції. Підйом основ секцій здійснюється розсуненням гідродомкрата, що опирається штоком на штовхач, з передачею зусилля підйому на основи через брус, розташований у рухливому кронштейні, що кінцевими частинами шарнірного з'єднання взаємодіє з вертикальними стінками основ. На фіг. 1 показана секція механізованого кріплення. На фіг. 2 показаний вид А фіг. 1. 1 UA 89202 U 5 10 15 20 25 30 На фіг. 3 показаний вид Б фіг. 1. На фіг. 4 показаний вид В фіг. 2. На фіг. 5 показаний вид А фіг.1 під час розпору гідродомкрата механізму підйому основ. На фіг. 6 показаний вид А фіг.1 під час розпору гідростояків з кутовим розворотом основ. Секція механізованого кріплення (див. фіг. 1-3) складається з перекриття 1, огорожі 2, гідростояків 3 і двох основ 4. Основи 4 шарнірно з'єднані між собою за допомогою бруса 5 та двох осей 6. Між основами розташований гідродомкрат пересування 7, шарнірно з'єднаний зі штовхачем 8 і кронштейном 9 за допомогою осі 10. Кронштейн 9 встановлений між основами 4 з можливістю контакту його бічних стінок по всій довжині з бічними стінками основ, з метою обмеження зменшення відстані між основами при плоско-паралельному зближенні, а також при кутовому повороті основ під час розпору секцій, що виключає заклинювання штовхача при його висуванні. Брус 5 проходить через отвори в основах 4 і фіксується двома осями 6, обмежуючи тим самим збільшення відстані між основами 4. Циліндр гідродомкрата підйому 11 механізму підйому основ жорстко закріплений у кронштейні 9, а шток має вільний контакт зі штовхачем 8. Досягнення технічного результату здійснюється наступним чином. При пересуванні секцій робоча рідина одночасно подається в поршневі порожнини гідродомкрата 7 механізму пересування та гідродомкрата 11 механізму підйому основ 4, і забезпечує їхнє розсунення. При цьому гідродомкрат пересування 7 через вісь 10, кронштейн 9 і брус 5 передає зусилля на основи 4, здійснюючи переміщення секції, а шток гідродомкрата 11 механізму підйому основ, опираючись на штовхач 8 через нерухомо закріплений циліндр у кронштейні 9 і брус 5, що кінцевими частинами шарнірно з'єднаний з основами 4, забезпечує їхній підйом у вертикальному напрямку (див. фіг. 5). У вихідне положення основи повертаються при розпорі секції від зусилля гідростояків 3, що через основи 4, брус 5 і кронштейн 9 здійснює складання гідродомкрата 11 механізму підйому, шток якого перебуває в контакті зі штовхачем 8, а поршнева порожнина з'єднана зі зливом. На фіг. 6 показане положення секції що виключає, на відміну від найближчого аналога, заклинювання штовхача при розпорі секції. Це забезпечується збільшеною довжиною бічних стінок кронштейна 9 і зменшенням плеча L щодо точки кутового розвороту основ, які в крайніх положеннях, при максимальних кутах повороту, перебувають у межах гарантованого зазору Η між основами й штовхачем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Секція механізованого кріплення, що включає перекриття, огорожу, гідростояки, дві зв'язаних між собою основи, між якими розміщений гідродомкрат пересування, шарнірно з'єднаний зі штовхачем, і механізм підйому основ, який містить гідродомкрат підйому та вузли шарнірних з'єднань із гідродомкратом пересування і основами, яка відрізняється тим, що гідродомкрат підйому основ нерухомо закріплений у кронштейні, а шток гідродомкрата безпосередньо контактує зі штовхачем, при цьому бічні стінки кронштейну по всій висоті виконані з можливістю контактувати з бічними стінками основ, у яких виконані вертикальні пази під установку бруса, розташованого в аналогічних пазах кронштейна, що забезпечує своїми кінцевими ділянками, які оснащені осями, шарнірний зв'язок основ з можливістю їх незалежного кутового та плоскопаралельного переміщення в площині поздовжньої осі секції. 2 UA 89202 U 3 UA 89202 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
