Механізм розрізання деталей низу взуття по товщині

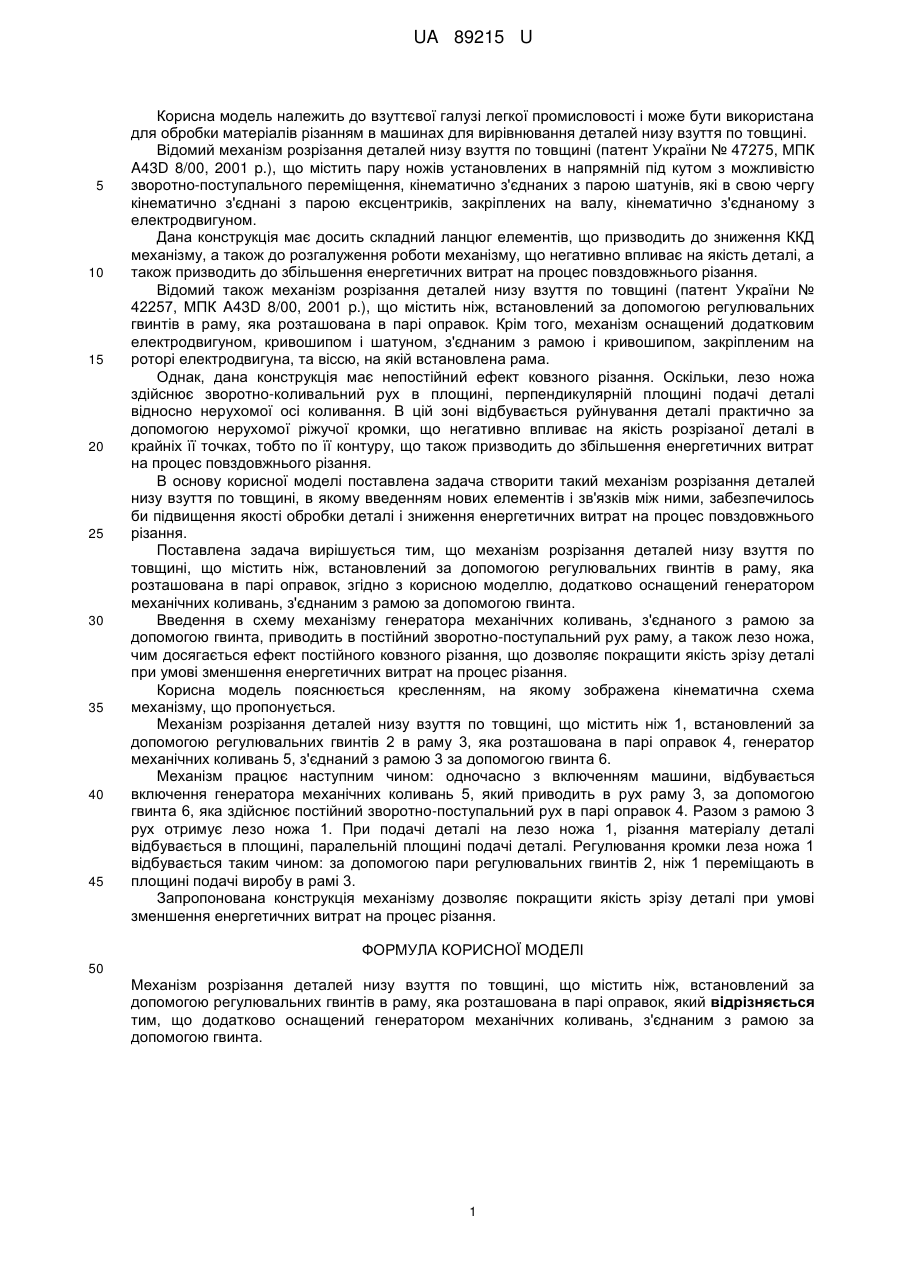

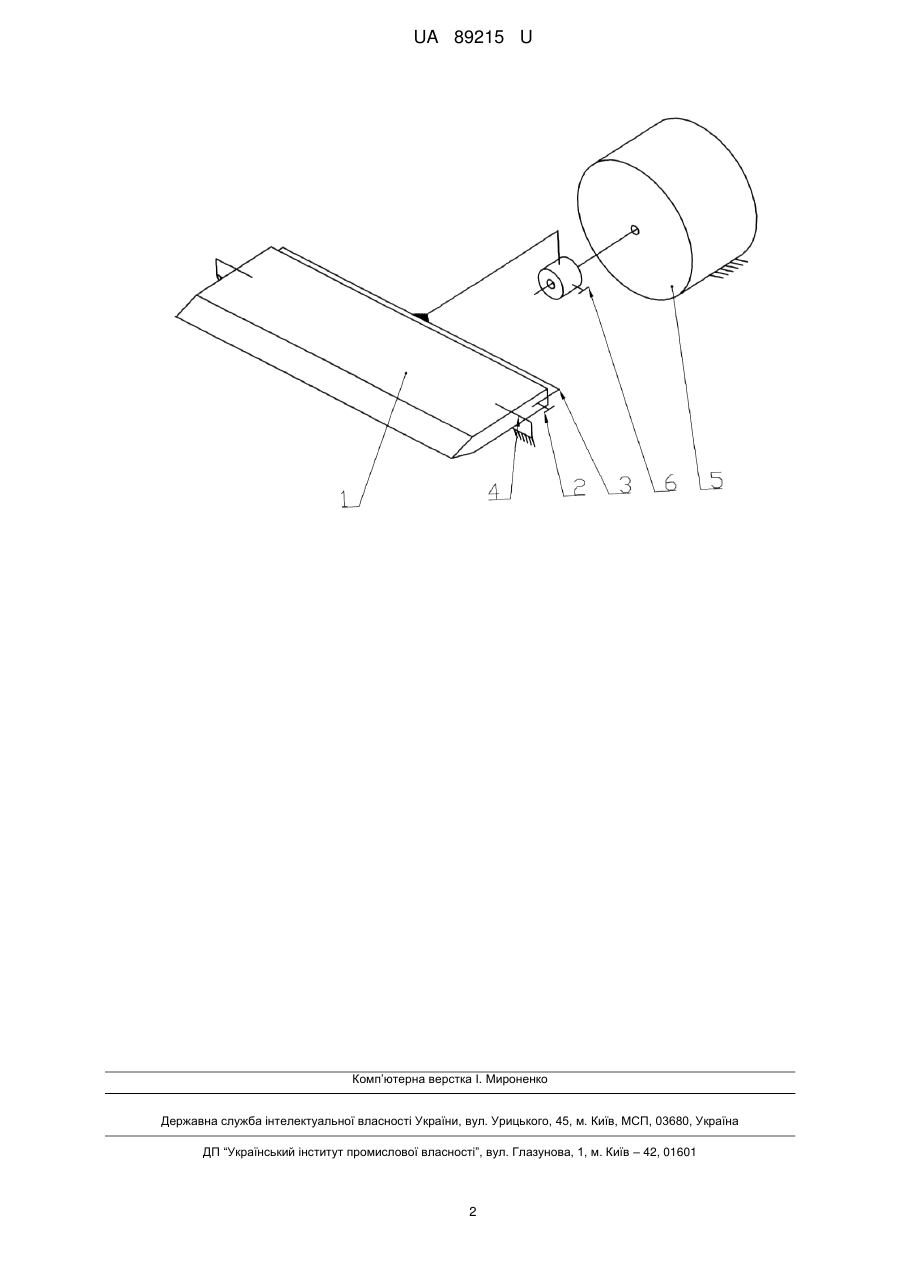

Реферат: UA 89215 U UA 89215 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до взуттєвої галузі легкої промисловості і може бути використана для обробки матеріалів різанням в машинах для вирівнювання деталей низу взуття по товщині. Відомий механізм розрізання деталей низу взуття по товщині (патент України № 47275, МПК A43D 8/00, 2001 p.), що містить пару ножів установлених в напрямній під кутом з можливістю зворотно-поступального переміщення, кінематично з'єднаних з парою шатунів, які в свою чергу кінематично з'єднані з парою ексцентриків, закріплених на валу, кінематично з'єднаному з електродвигуном. Дана конструкція має досить складний ланцюг елементів, що призводить до зниження ККД механізму, а також до розгалуження роботи механізму, що негативно впливає на якість деталі, а також призводить до збільшення енергетичних витрат на процес повздовжнього різання. Відомий також механізм розрізання деталей низу взуття по товщині (патент України № 42257, МПК A43D 8/00, 2001 p.), що містить ніж, встановлений за допомогою регулювальних гвинтів в раму, яка розташована в парі оправок. Крім того, механізм оснащений додатковим електродвигуном, кривошипом і шатуном, з'єднаним з рамою і кривошипом, закріпленим на роторі електродвигуна, та віссю, на якій встановлена рама. Однак, дана конструкція має непостійний ефект ковзного різання. Оскільки, лезо ножа здійснює зворотно-коливальний рух в площині, перпендикулярній площині подачі деталі відносно нерухомої осі коливання. В цій зоні відбувається руйнування деталі практично за допомогою нерухомої ріжучої кромки, що негативно впливає на якість розрізаної деталі в крайніх її точках, тобто по її контуру, що також призводить до збільшення енергетичних витрат на процес повздовжнього різання. В основу корисної моделі поставлена задача створити такий механізм розрізання деталей низу взуття по товщині, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення якості обробки деталі і зниження енергетичних витрат на процес повздовжнього різання. Поставлена задача вирішується тим, що механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений за допомогою регулювальних гвинтів в раму, яка розташована в парі оправок, згідно з корисною моделлю, додатково оснащений генератором механічних коливань, з'єднаним з рамою за допомогою гвинта. Введення в схему механізму генератора механічних коливань, з'єднаного з рамою за допомогою гвинта, приводить в постійний зворотно-поступальний рух раму, а також лезо ножа, чим досягається ефект постійного ковзного різання, що дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Механізм розрізання деталей низу взуття по товщині, що містить ніж 1, встановлений за допомогою регулювальних гвинтів 2 в раму 3, яка розташована в парі оправок 4, генератор механічних коливань 5, з'єднаний з рамою 3 за допомогою гвинта 6. Механізм працює наступним чином: одночасно з включенням машини, відбувається включення генератора механічних коливань 5, який приводить в рух раму 3, за допомогою гвинта 6, яка здійснює постійний зворотно-поступальний рух в парі оправок 4. Разом з рамою 3 рух отримує лезо ножа 1. При подачі деталі на лезо ножа 1, різання матеріалу деталі відбувається в площині, паралельній площині подачі деталі. Регулювання кромки леза ножа 1 відбувається таким чином: за допомогою пари регулювальних гвинтів 2, ніж 1 переміщають в площині подачі виробу в рамі 3. Запропонована конструкція механізму дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений за допомогою регулювальних гвинтів в раму, яка розташована в парі оправок, який відрізняється тим, що додатково оснащений генератором механічних коливань, з'єднаним з рамою за допомогою гвинта. 1 UA 89215 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
