Пристрій для видавання стиснених газів
Номер патенту: 89467
Опубліковано: 25.04.2014
Автори: Соболевський Станіслав Леонідович, Мокін Андрій Олександрович, Кулаков Валерій Миколайович, Мокін Олександр Васильович, Павлівкер Анатолій Матвійович, Авчинніков Ігор Кузьмич
Формула / Реферат

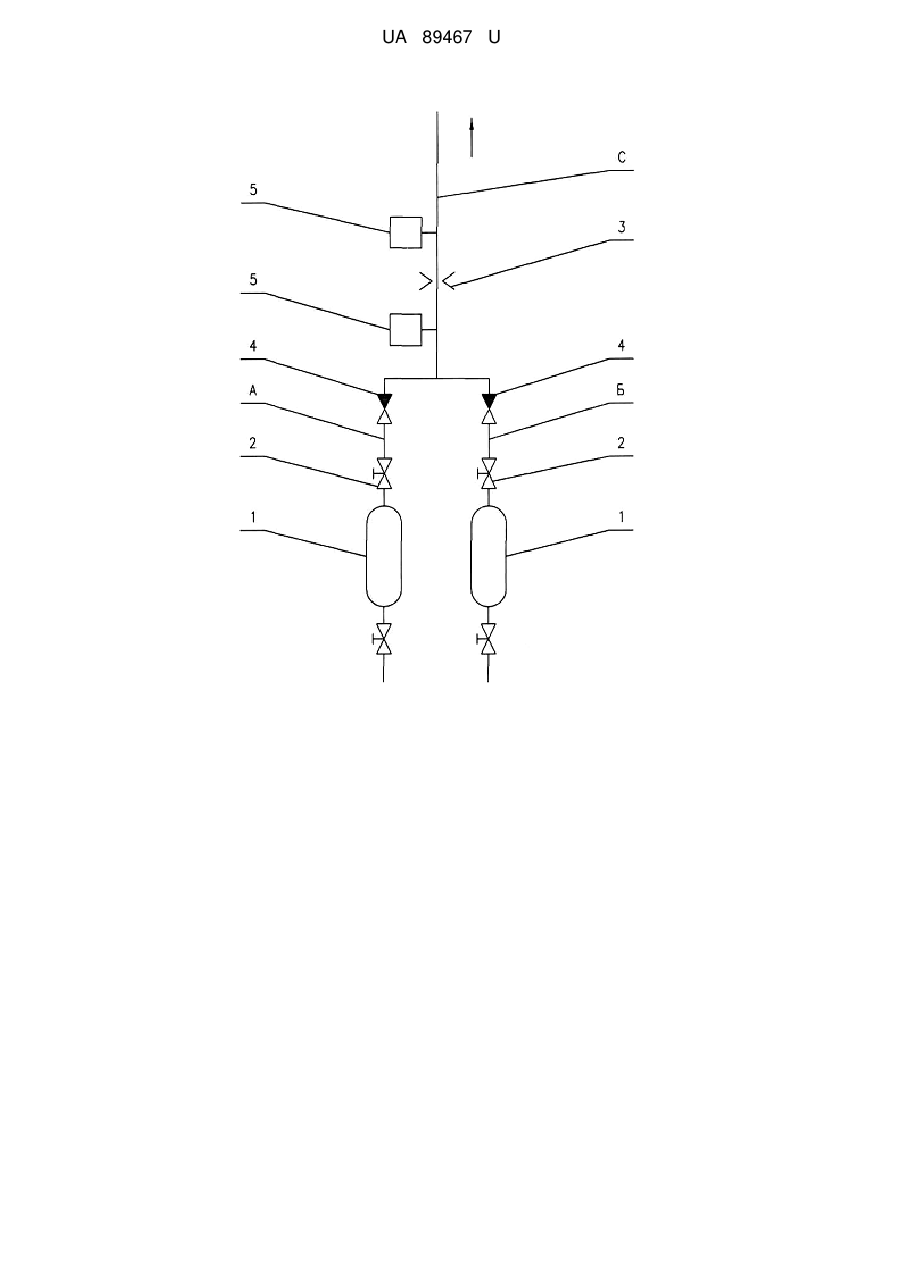

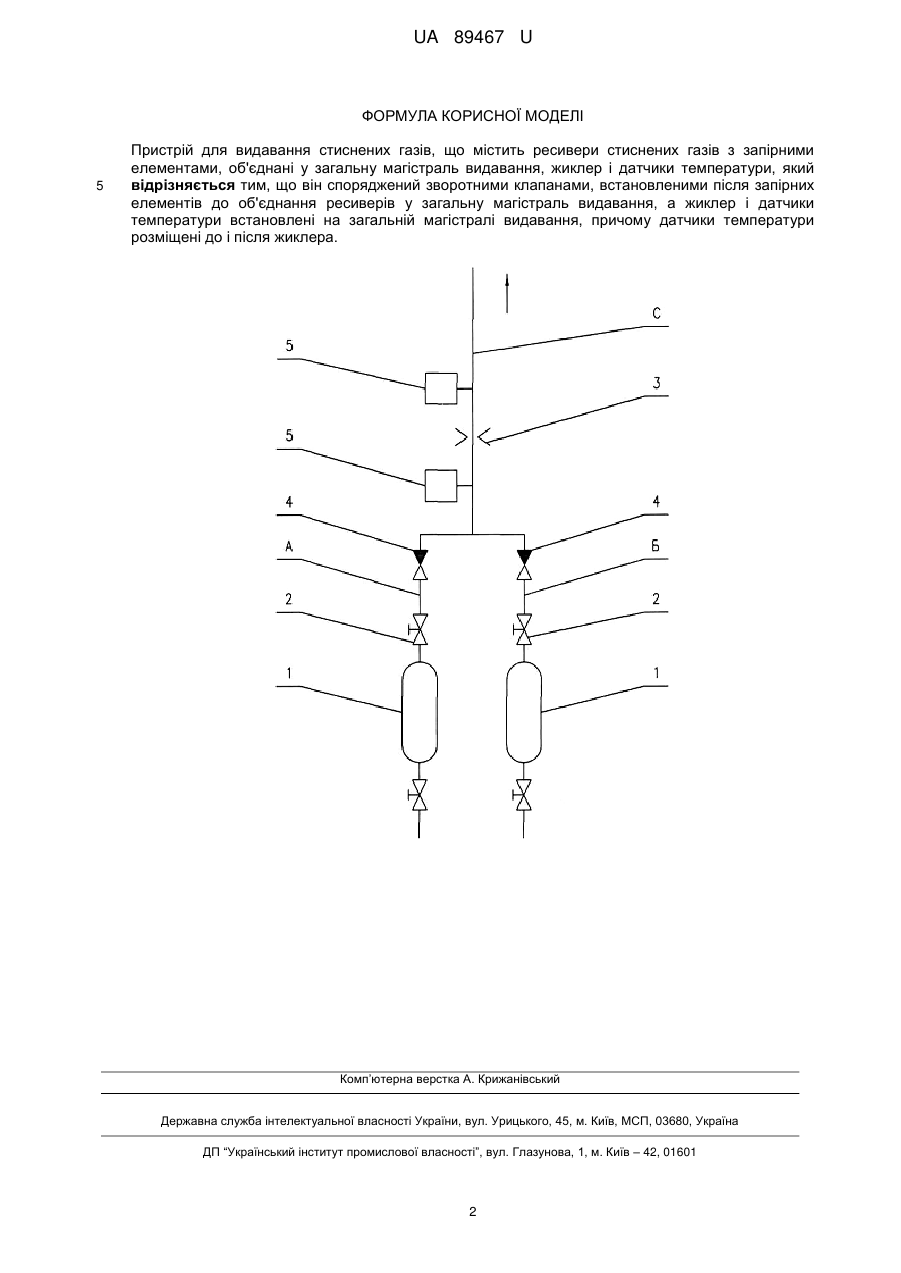

Пристрій для видавання стиснених газів, що містить ресивери стиснених газів з запірними елементами, об'єднані у загальну магістраль видавання, жиклер і датчики температури, який відрізняється тим, що він споряджений зворотними клапанами, встановленими після запірних елементів до об'єднання ресиверів у загальну магістраль видавання, а жиклер і датчики температури встановлені на загальній магістралі видавання, причому датчики температури розміщені до і після жиклера.
Текст

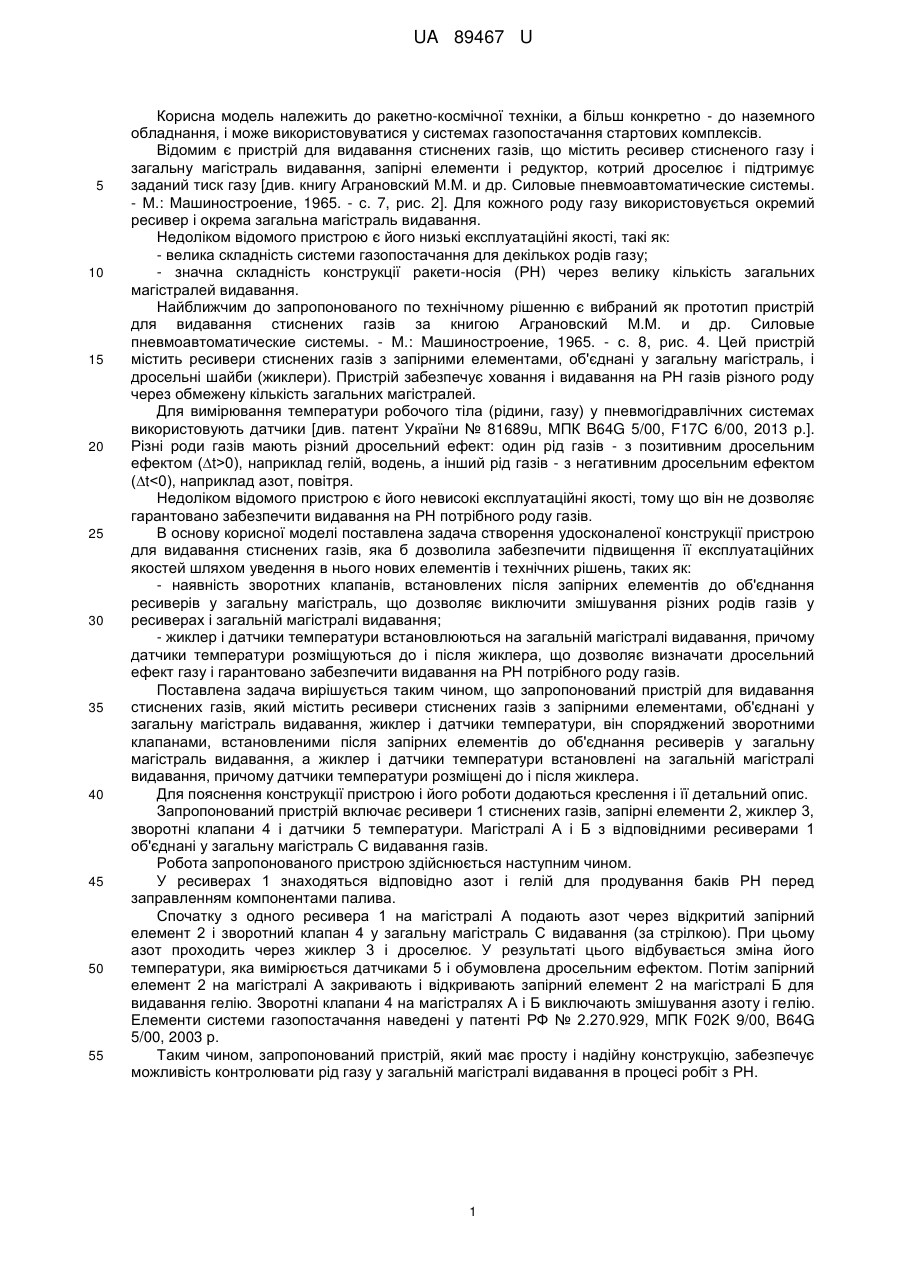

Реферат: Пристрій для видавання стиснених газів містить ресивери стиснених газів з запірними елементами, об'єднані у загальну магістраль видавання, жиклер і датчики температури. Він споряджений зворотними клапанами, встановленими після запірних елементів до об'єднання ресиверів у загальну магістраль видавання, а жиклер і датчики температури встановлені на загальній магістралі видавання, причому датчики температури розміщені до і після жиклера. UA 89467 U (12) UA 89467 U UA 89467 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ракетно-космічної техніки, а більш конкретно - до наземного обладнання, і може використовуватися у системах газопостачання стартових комплексів. Відомим є пристрій для видавання стиснених газів, що містить ресивер стисненого газу і загальну магістраль видавання, запірні елементи і редуктор, котрий дроселює і підтримує заданий тиск газу [див. книгу Аграновский М.М. и др. Силовые пневмоавтоматические системы. - М.: Машиностроение, 1965. - с. 7, рис. 2]. Для кожного роду газу використовується окремий ресивер і окрема загальна магістраль видавання. Недоліком відомого пристрою є його низькі експлуатаційні якості, такі як: - велика складність системи газопостачання для декількох родів газу; - значна складність конструкції ракети-носія (РН) через велику кількість загальних магістралей видавання. Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для видавання стиснених газів за книгою Аграновский М.М. и др. Силовые пневмоавтоматические системы. - М.: Машиностроение, 1965. - с. 8, рис. 4. Цей пристрій містить ресивери стиснених газів з запірними елементами, об'єднані у загальну магістраль, і дросельні шайби (жиклери). Пристрій забезпечує ховання і видавання на РН газів різного роду через обмежену кількість загальних магістралей. Для вимірювання температури робочого тіла (рідини, газу) у пневмогідравлічних системах використовують датчики [див. патент України № 81689u, МПК B64G 5/00, F17C 6/00, 2013 р.]. Різні роди газів мають різний дросельний ефект: один рід газів - з позитивним дросельним ефектом (∆t>0), наприклад гелій, водень, а інший рід газів - з негативним дросельним ефектом (∆t
ДивитисяДодаткова інформація
Автори англійськоюMokin Oleksandr Vasyliovych
Автори російськоюМокин Александр Васильевич
МПК / Мітки
Мітки: газів, видавання, стиснених, пристрій
Код посилання
<a href="https://ua.patents.su/4-89467-pristrijj-dlya-vidavannya-stisnenikh-gaziv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для видавання стиснених газів</a>
